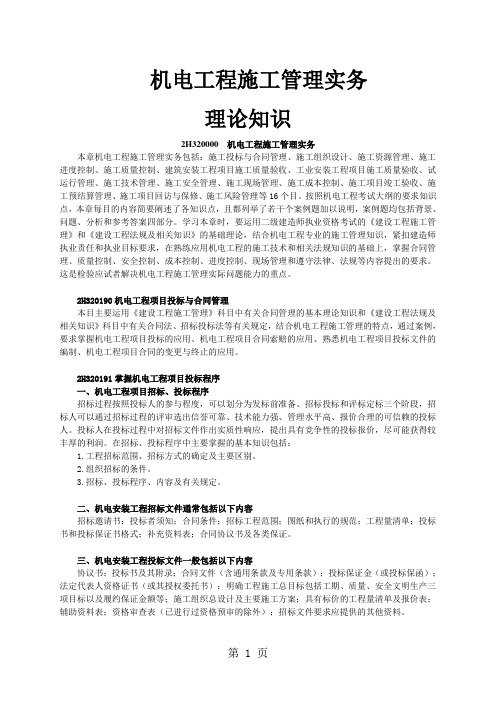

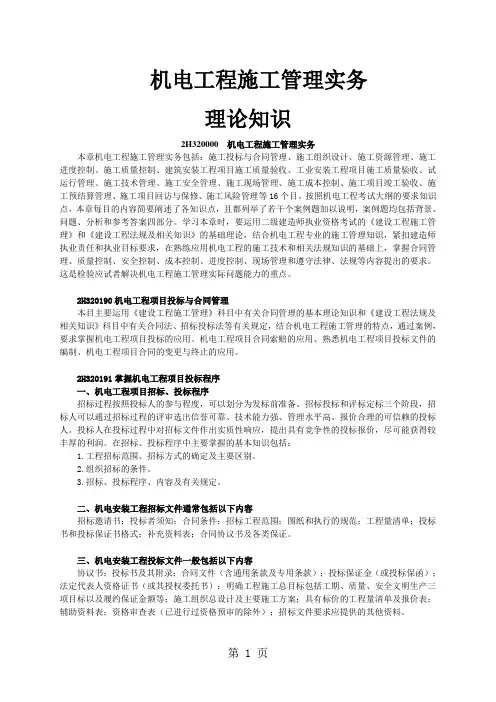

机电工程施工管理实务理论知识2H320000机电工程施工管理实务本章机电工程施工管理实务包括：施工投标与合同管理、施工组织设计、施工资源管理、施工进度控制、施工质量控制、建筑安装工程项目施工质量验收、工业安装工程项目施工质量验收、试运行管理、施工技术管理、施工安全管理、施工现场管理、施工成本控制、施工项目竣工验收、施工预结算管理、施工项目回访与保修、施工风险管理等16个目。
按照机电工程考试大纲的要求知识点，本章每目的内容简要阐述了各知识点，且都列举了若干个案例题加以说明，案例题均包括背景、问题、分析和参考答案四部分。
学习本章时，要运用二级建造师执业资格考试的《建设工程施工管理》和《建设工程法规及相关知识》的基础理论，结合机电工程专业的施工管理知识，紧扣建造师执业责任和执业目标要求，在熟练应用机电工程的施工技术和相关法规知识的基础上，掌握合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和遵守法律、法规等内容提出的要求。
这是检验应试者解决机电工程施工管理实际问题能力的重点。
2H320190机电工程项目投标与合同管理本目主要运用《建设工程施工管理》科目中有关合同管理的基本理论知识和《建设工程法规及相关知识》科目中有关合同法、招标投标法等有关规定，结合机电工程施工管理的特点，通过案例，要求掌握机电工程项目投标的应用、机电工程项目合同索赔的应用、熟悉机电工程项目投标文件的编制、机电工程项目合同的变更与终止的应用。
2H320191掌握机电工程项目投标程序一、机电工程项目招标、投标程序招标过程按照投标人的参与程度，可以划分为发标前准备、招标投标和评标定标三个阶段，招标人可以通过招标过程的评审选出信誉可靠、技术能力强、管理水平高、报价合理的可信赖的投标人。
投标人在投标过程中对招标文件作出实质性响应，提出具有竞争性的投标报价，尽可能获得较丰厚的利润。
在招标、投标程序中主要掌握的基本知识包括：1.工程招标范围、招标方式的确定及主要区别。
年二建《机电实务》经典案例题梳理案例一：背景：具有电力工程施工总承包一级资质的某施工单位，曾多次承揽过输电线路工程施工，拥有大型的施工设备，有丰富经验的施工技术人员和项目经理，近几年的经营状况和财务状况良好，但目前施工任务不太饱满。
该单位从“中国招标网”上获悉“呼辽直流输电线路工程”施工的公开招标公告内容如下：、项目法人：国家电网公司。
招标单位：国网建设有限公司。
建设地点：内蒙古。
计划工期：年月底开工，年月底竣工。
招标方式：无标底公开招标。
资金来源：国家电网公司自筹资金或银行贷款。
、投标人必须同时具备的条件：()响应招标、参加投标竟争的中华人民共和国境内的法人或其他组织。
()具有国家建设部颁发的“电力工程施工总承包一级”资质;()承担过及以上输电工程()具有良好的财务状况、施工业绩和大型的施工设备;()有较丰富经验的项目负责人。
问题：、该施工单位是否应参加此次投标?说明理由。
答：施工单位应该参加此次投标。
因为本案例该施工单位作为一家具有电力工程施工总承包一级资质的施工单位，并且曾多次承揽过输电线路工程施工，有良好的业绩和丰富的经验，符合投标人条件。
、招标单位对投标单位资格审查时一般审查哪些方面?该施工单位能否通过资格审查?答：该施工单位能够通过资格审查。
招标单位对投标单位资格审查时，一般审查以下方面：() 法定代表人资格证书；() 授权代表的授权委托书；() 企业营业执照、企业资质等级证书；() 企业概况及履约能力说明资料；() 企业近三年的财务审计报告；() 主要工机具、机械设备一览表；()企业施工业绩及其证明材料。
、该工程投标实行工程量清单报价，若允许调整，施工单位如何对策?答：要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标单位同意后进行调整。
案例二：背景：某工程机械厂(甲方)扩建一动力车间，工作项目共有、、、、、、、等项内容，通过招标，最终确定由某安装公司(乙方)中标，承建动力车间的改造。
2019年《机电实物》考试真题及答案解析一、单项选择题（共20 题，每题一分，每题的备选项中，只有一个最符合题意。
）1.下列材料中，可用于制作热电偶丝的是（）。
A.紫铜B.锡黄铜C.锰白铜D.铍青铜【答案】C P4【解析】白铜是以镍为主要合金元素的铜合金。
主要用于制造船舶仪器零件、化工机械零件及医疗器械等。
锰含量高的锰白铜可制作热电偶丝。
【考点来源】第一章第一节第一目：2H311010 机电工程常用材料2.下列变压器中，不属于按用途分类的是（）。
A.电力变压器B.油浸变压器C.整流变压器D.量测变压器【答案】B P14【解析】按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。
【考点来源】第一章第一节第二目：2H311020 机电工程常用工程设备3.地下管线工程回填前，不需要测量的项目是（）。
A.管线起点坐标B.窨井位置坐标C.管线顶端标高D.管线中心标高【答案】D P17【解析】地下管线工程测量：地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高。
【考点来源】第一章第二节第一目：2H312010 机电工程测量技术4.下列分析取源部件安装位置的要求，正确的是（）。
A.应安装在压力变化的位置B.应安装在成分稳定的位置C.应安装在具有生产过程化学反应的位置D.应安装在不具有代表性的分析样品位置【答案】C P102【解析】分析取源部件的安装要求品的位置。
（1）取样点的周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应。
（2）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与安装压力取源部件的取压点要求相同。
（3）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与安装压力取源部件的取压点要求相同。
【考点来源】第一章第三节第六目：2H313060 自动化仪表工程安装技术5.下列接缝形式中，不用于绝热工程金属保护层施工的是（）。
2019年⼆建考试机电⼯程管理与实务真题及答案 ⼩编精⼼为您收集整理了《2019年⼆建考试机电⼯程管理与实务真题及答案》，希望给您带来帮助!更多精彩内容尽在本站，请持续关注。
⼩编祝您考试取得⾃⼰理想的成绩哦! 2019年⼆建考试机电⼯程管理与实务真题及答案 1.下列有⾊⾦属材料中，不属于铜合⾦的是( )。
A.紫铜 B.⻘铜 C.⻩铜 D.⽩铜 【答案】A P4 2.⽤于完成介质间热量交换的换热设备是( )。
A.分离器 B.反应器 C.冷凝器 D.分解锅 【答案】C P16 D.估读误差 3.⼯程测量的核⼼是( )。
A.测量精度 B.设计要求 C.减少误差累积 D.检核 【答案】D P17 4.吊装作业若采取同类型、同规格起重机双机抬吊时，单机载荷最⼤不得超过额定起重量的( )。
A.75% B.80% C.85% D.90% 【答案】B P25 5.下列试验中，不属于焊后致密性试验的是( )。
A.氨⽓试验 B.煤油试漏 C.液压强度试验 D.真空箱试验 【答案】C P34 6.现场组装的⼤型设备，各运动部件之间的相对运动精度不包括( )。
A.直线运动精度 B.圆周运动精度 C.传动精度 D.配合精度 【答案】D P44 7.电⼒架空线路需在横担固定处加装软垫的是( )。
A.转⾓杆横担 B.全瓷式瓷横担 C.终端杆横担 D.耐张杆横担 【答案】B P51 8.下列管道试验中，可结合试⻋⼀并进⾏的是( )。
A.真空试验 B.通球试验 C.泄漏性试验 D.压⼒试验 【答案】C P65 9.锅炉系统安装程序中，⽔冷壁安装的紧前⼯序是( )。
A.钢架组合安装 B.集箱安装 C.汽包安装 D.省煤器安装 【答案】B P73 10.下列关于储罐充⽔试验规定的说法，错误的是( )。
A.充⽔试验采⽤洁净⽔ B.试验⽔温不低于5℃ C.充⽔试验的同时进⾏基础沉降观测 D.放⽔过程中应关闭透光孔 【答案】D P83 11.⾃动化仪表⼯程须连续投⼊运⾏( )，运⾏正常后⽅具备交接验收条件。
二建机电工程管理与实务第 31题：解答题(本题20分)某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B公司。
分包合同约定，电力变压器、配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。
B公司项目部进场后，按公司的施工资源现状，编制了变电所及照明工程施工作业进度计划（见表1-1），工期需1 50天，在审批时被A公司否定，要求增加施工人员，优化变电所及照明工程作业进度计划，缩短工期。
B公司项目部按A公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1日，变电所和照明工程平行施工。
在设备、材料到达施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度见表1-2。
在施工质量的检查中，监理工程师发现单项三孔插座的保护接地线（PE线)在插座间串联连接（见图1），相线与中性线利用插座本体的接线端子转接供电。
监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过试验。
【问题】1.B公司项目部编制的施工作业进度计划表（表1-1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？2.B公司项目部在编制施工作业进度计划前，应充分了解哪些内容？3.本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
4.图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。
【试题解析】：1.(1)未充分考虑工作间的衔接关系及符合工艺规律的逻辑关系。
(2)优化后的进度计划工期缩短为90天。
优化后的施工作业进度计划见下表。
2.B公司项目部在编制施工作业进度计划前应对施工现场条件、作业面现状、人力资源配备、物资供应状况等充分了解,并对执行中可能遇到的问题及其解决的途径提出对策。
3.(1)I类灯具需要与保护导体可靠连接。
灯具外壳与保护导体连接的数目：3050+300=3350（个）。
2019年二级建造师《机电实务》真题及答案(持续更新)一、单项选择题（共 20 题，每题一分，每题的备选项中，只有一个最符合题意。
）1.下列材料中，可用于制作热电偶丝的是（）。
A.紫铜B.锡黄铜C.锰白铜D.铍青铜【答案】C P4【解析】白铜是以镍为主要合金元素的铜合金。
主要用于制造船舶仪器零件、化工机械零件及医疗器械等。
锰含量高的锰白铜可制作热电偶丝。
【考点来源】第一章第一节第一目：2H311010 机电工程常用材料2.下列变压器中，不属于按用途分类的是（）。
A.电力变压器B.油浸变压器C.整流变压器D.量测变压器【答案】B P14【解析】按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。
【考点来源】第一章第一节第二目：2H311020 机电工程常用工程设备3.地下管线工程回填前，不需要测量的项目是（）。
A.管线起点坐标B.窨井位置坐标C.管线顶端标高D.管线中心标高【答案】D P17【解析】地下管线工程测量：地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高。
【考点来源】第一章第二节第一目：2H312010 机电工程测量技术4.下列分析取源部件安装位置的要求，正确的是（）。
A.应安装在压力变化的位置B.应安装在成分稳定的位置C.应安装在具有生产过程化学反应的位置D.应安装在不具有代表性的分析样品位置【答案】C P102【建工助考解析】分析取源部件的安装要求（1）分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样品的位置。
（2）取样点的周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应。
（3）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与安装压力取源部件的取压点要求相同。
【考点来源】第一章第三节第六目：2H313060 自动化仪表工程安装技术5.下列接缝形式中，不用于绝热工程金属保护层施工的是（）。

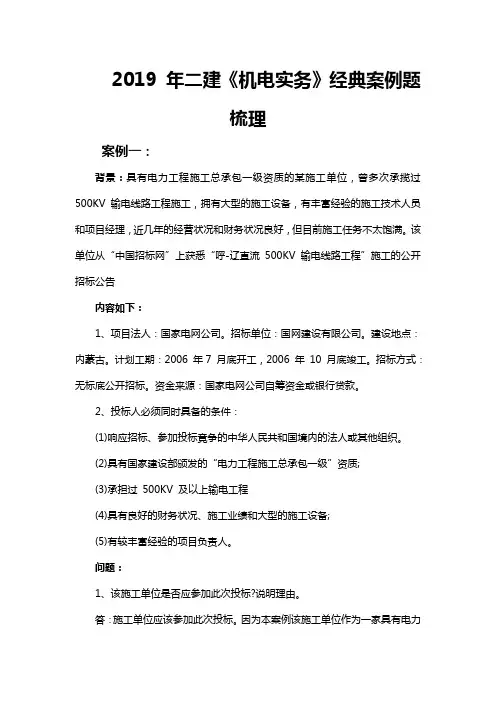

2019 年二建《机电实务》经典案例题梳理案例一：背景：具有电力工程施工总承包一级资质的某施工单位，曾多次承揽过500KV 输电线路工程施工，拥有大型的施工设备，有丰富经验的施工技术人员和项目经理，近几年的经营状况和财务状况良好，但目前施工任务不太饱满。
该单位从“中国招标网”上获悉“呼-辽直流500KV 输电线路工程”施工的公开招标公告内容如下：1、项目法人：国家电网公司。
招标单位：国网建设有限公司。
建设地点：内蒙古。
计划工期：2006 年7 月底开工，2006 年10 月底竣工。
招标方式：无标底公开招标。
资金来源：国家电网公司自筹资金或银行贷款。
2、投标人必须同时具备的条件：(1)响应招标、参加投标竟争的中华人民共和国境内的法人或其他组织。
(2)具有国家建设部颁发的“电力工程施工总承包一级”资质;(3)承担过500KV 及以上输电工程(4)具有良好的财务状况、施工业绩和大型的施工设备;(5)有较丰富经验的项目负责人。
问题：1、该施工单位是否应参加此次投标?说明理由。
答：施工单位应该参加此次投标。
因为本案例该施工单位作为一家具有电力工程施工总承包一级资质的施工单位，并且曾多次承揽过500KV 输电线路工程施工，有良好的业绩和丰富的经验，符合投标人条件。
2、招标单位对投标单位资格审查时一般审查哪些方面?该施工单位能否通过资格审查?答：该施工单位能够通过资格审查。
招标单位对投标单位资格审查时，一般审查以下方面：(1) 法定代表人资格证书；(2) 授权代表的授权委托书；(3) 企业营业执照、企业资质等级证书；(4) 企业概况及履约能力说明资料；(5) 企业近三年的财务审计报告；(6) 主要工机具、机械设备一览表；(7)企业施工业绩及其证明材料。
3、该工程投标实行工程量清单报价，若允许调整，施工单位如何对策?答：要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标单位同意后进行调整。
案例二：背景：某工程机械厂(甲方)扩建一动力车间，工作项目共有A、B、C、D、E、F、G、H 等8 项内容，通过招标，最终确定由某安装公司(乙方)中标，承建动力车间的改造。
双方按规定签定了施工承包合同，约定开工日期为8 月16 日。
工程开工后发生了如下几项事件：事件1：因原有设备搬迁拖延，甲方于8 月17 日才提供全部场地，影响了A、B 两项目的正常工作时间，使该两项工作开始时间延误了2d，并使这两项工作分别窝工6、8 个工日，C 项目未受到影响。
事件2：乙方与租赁商原约定D 项目使用的某种机械于8 月27 日进场，但因运输问题推迟到8 月29日才进场，造成D 项目实际工作时间增加1d，多用人工7 个工日。
事件3：在E 项目施工时，因设计变更，造成施工时间增加2d，多用人工14 个工日，其他费用增加1.5万元。
事件4：在F 项目施工时，因甲供材料出现质量缺陷，乙方施工增加用工6 个工日，其他费用1000 元，并影响H 工序作业时间延长1d，窝工24 个工日。
上述事件中A、D、H 三项工作均为关键工作，无机动时间，其余工作有足够的机动时间。
问题：1、乙方能否就上述每项事件向甲方提出工期补偿和费用补偿要求?试简述其理由。
答：事件1：因施工场地提供的时间延长属于甲方应承担的责任，且A 位于关键线路上，所以对于A工作作可以提出工期补偿和费用补偿要求;工作B 位于非关键线路上，且未超过其总时差，故不可以向甲方提出工期赔偿，但可以提出费用补偿;工作C 未受影响，所以不必提出工期和费用的赔偿要求。
事件2：乙方不能提出补偿要求，因为租赁设备晚进场属于乙方应承担的风险。
事件3：由于设计变更造成的影响是属于甲方责任，所以乙方可以向甲方提出工期和费用补偿要求，但由于E 工作所耽误的时间未超过其总时差(10d)，不对总工期造成影响，所以即使提出工期补偿，甲方也应不予补偿。
事件4：由于甲方供应材料质量问题造成返工事件应当索赔，并且H 工作处在关键线路上，故应给预工期补偿和费用补偿，费用增加甲方应予补偿。
2、若工程所在地人工费标准为30 元/工日是，应由甲方给予补偿的窝工人工费标准为18 元/工日是，施工管理费，利润等不予补偿。
则在该工程中，乙方得到的合理经济补偿有哪几项?经济补偿额是多少?答：在本工程中，乙方应得到的合理的经济补偿有：(1)由于事件1 引起的经济补偿费用：(6+8)×18=252 元;(2) 由于事件3 引起的经济补偿费用：14×30+15000=15420 元;(3)由于事件4 引起的经济补偿费用：30×6+1000+18×24=1612 元。
乙方可得到合理的经济补偿费用为：252+15420+1612=17284 元。
案例三：背景：某施工单位通过投标承接了由某市政府投资的造纸厂机电安装工程的施工。
工程开工一个月后，厂区管道工程施工进行到70%时，施工单位发现该厂址地下有一座汉朝古墓，并向监理单位、建设单位报告，经考古专家鉴定为国家保护文物，根据《中华人民共和国文物保护法》，该管道工程必须停止。
建设单位向该市领导及有关部门申报，经过论证、协商、决定重新设计再施工。
该施工单位己投入了大量的人力、物力和财力，因此决定向建设单位索赔。
问题：1、该项施工索赔能否成立，为什么?答：该项索赔能够成立。
因为在施工中遇到地下文物而停止施工是因为建设单位在设计选址上的失误，施工单位应该得到赔偿。
2、该施工单位的上述索赔应按什么程序进行?答：(1)该施工单位用书面形式向监理单位提出索赔意向通知。
（2）该施工单位应编制详细的索赔文件，文件中应说明该工程的开工时间、工程进度、施工人力投入情况、施工机械设备投入情况以及与该工程有关的费用投入情况，工程改建的具体原因，该工程的施工承包合同。
(3)该施工单位在向监理单位发出索赔意向通知书后的28d 内向监理单位提交索赔文件。
(4)索赔文件提交后，请求和催促建设单位在28d 内给予答复。
(5)与监理单位进行充分协商，就索赔事宜达成一致。
(6)如果经过努力无法就索赔事宜达成一致意见，则施工单位和监理单位可以根据合同约定选择采用仲裁或者诉讼方式解决。
案例四：背景：某新建坑口电厂一期安装工程，装机容量为2×30MW 的汽轮发电机组，采用直接空冷方式汽轮机和循环流化床锅炉，锅炉烟气采用电除尘和干式除灰系统进行处理，所有排放废水车间处理再循环使用。
工程由A 施工单位承包，其中：2×30MW 汽轮发电机组的所有主辅机设备分包给B 施工单位安装主。
合同签定后初步设计随即开始，与此同时建设单位要求A 施工单位编制该工程的施工组织设计。
锅炉主吊机械为DBQ1500 塔吊。
汽机间的设备用60t 行车吊装。
安装质量要求高，焊接要进行工艺评定。
建立安全管理体系，根据分析现场的危险源，制定相应安全措施。
各专业制定了施工方案。
问题：1、建设单位要求A 施工单位编制施工组织设计的时间是否妥当?编制施工组织设计的依据是什么?答：建设单位要求A 施工单位编制施工组织设计的时间不妥，因为初步设计刚刚开始，施工组织设计编制的依据还不全。
施工组织设计编制的依据是：工程施工合同及招标、投标文件和已签约的与工程有关的协议;已批准的初步设计及有关的图纸资料;工程概算和主要工程量;设备清单及主要材料清单;主体设备技术文件及新产品的工艺性试验资料;现场情况调查资料。
2、B 施工单位应编制什么类型的施工组织设计?应编制哪些安装施工方案?答：B 施工单位应编制单位工程施工组织设计，其编制的主要安装施工方案有锅炉、汽机、电机等大型设备起重、吊装和焊接等方案。
3、施工总平面布置应考虑的主要内容有哪些?答：十二项内容：已建和待建工程的平面布置、位置、坐标、标高;永久厂区边界和永久征购地边界;施工临时围墙位置及征租地边界;施工场地的划分;移动式起重机的行走路线;垂直运输设施的位置;设备库区、材料库区、设备组装、加工及堆放场地、机械机具库区;施工和生活用临时设施。
供电变电站及供电线路、供水升压站及供水管线、供热锅炉房及供热管线、消防设施、办公室、道路等;施工期间厂区和施工区的竖向布置及防洪排涝设施位置、标高;厂区测量控制网基点的位置、坐标;必要的图例、比例尺、带有坐标的方格网、方向及风玫瑰;技术经济指标。
案例五：背景：西南炼钢厂3 号板坯连铸机安装。
其型号为1 机双流弧板坯连铸机，年产量2500000t,板坯宽≥2.2m，该板坯连铸机包括钢包回转台、中间罐车、连铸设备。
设备安装前按照设备说明、设计图纸、工程施工技术及验收规范和现场情况，施工单位编制了“西南炼钢厂3 号板坯连铸机安装施工方案。
”问题：1、简述施工方案应包括哪些内容?答：工程概况及施工特点;主要工程量;机电安装工程施工方法和工艺流程;施工机械的选用及场地布置;进度计划安排和控制;工程质量要求;安全技术措施等方面。
2、施工单位编制的施工方案要点是否符合要求?简要说明理由。
答：施工单位编制的施工方案要点符合施工方案编写依据和内容的要求。
因为施工单位编制的施工方案满足施工综合进度依据的要求;满足进度计划安排和控制内容的要求;满足施工方法和安全技术措施内容的要求;满足施工方法和工艺流程，以及工程质量容的要求;满足施工机械的选用、施工方法内容的要求;满足安全技术措施内容的要求。
3、该施工方案的选用，一般要经历哪几个阶段?答：根据施工方案编写程序的要求，其必须经过明确要求→确定目标→分析与综合→评价→优化→提供方案→审核批准七个阶段。
案例六：背景：东北某机电工程公司在承包东北某大型鼓风机制造厂工程，为保证工程优质高速建设，按施工总平面图设计要求进行了总平面图布置设计，经建设单位审核，施工总平面图设计依据正确，施工总平面图内容全面，符合施工总平面图设计的要求。
经建设单位组织咨询单位、勘察单位、设计单位、监理单位会审，批准了该项目的施工总平面图设计。
问题：1、编制施工总平面图设计应考虑哪些要求?答：应根据施工总平面图设计的依据和施工总平面图的内容来布置，布置时应符合以下要求：(1)紧凑，方面，合理利用地形，节省施工用地，占地要省，不占或少占农田;（2）短运输、少搬运、二次搬运要尽可能减少到最少;(3)临时设施要在满足需要的前提下，充分利用可利用的社会资源，少用资金;(4)符合施工管理流程，减少施工过程的交叉作业;(5)有利于施工、生活、安全、消防、环保、市容、卫生、劳动保护等。
施工总平面布置效果应满足现场文明整洁的要求。
(6)符合国家有关的规定和法律、法规。
2、施工总平面图的设计要经哪些步骤?答：一般步骤是：起重机的位置→设备组合、加工及堆放场地→设备库区、材料库区→交通运输→办公、生活等临时设施→供水、供电、供热线路→计算经济指标→综合对比评价→修改及制图。
