靶式流量计说明书一、概述智能靶式流量计集流量，温度，压力检测功能于一体，采用先进的单片机技术和电容式力传感器，产品无可动部件，抗振动、杂质、干扰能力强，具有操作简便，容易安装，免维护，故障自检，运行费用低等一系列特点。
已广泛应用于下列介质的测量，解决了多年来业内疑难流量计量。
如半水煤气，焦炉煤气计量，重油，渣油计量，沥青，液体石蜡，甲苯，硫酸，天然气，甲烷氯化物，烟道气，氯气，污水，纯净水，等其他特殊介质。

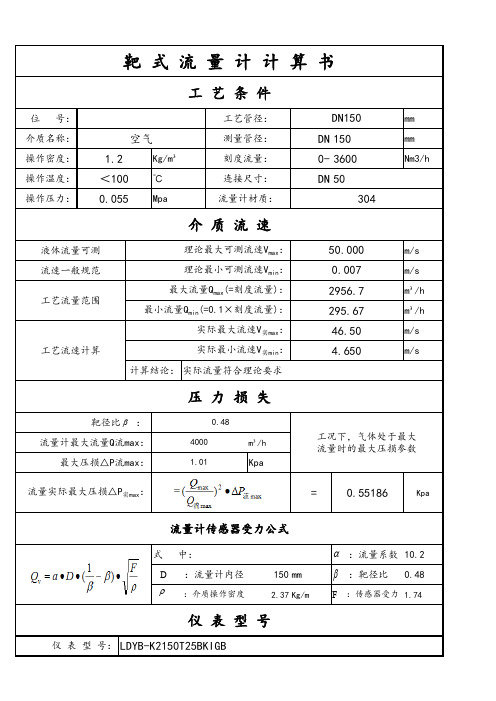

二、主要技术指标三、靶式流量计产品外形尺寸法兰式夹装式插入式被测介质液体、气体、蒸汽公称通径法兰连接式10～600夹装式10～150插入式80～2000公称压力MPa1.6～6.4介质温度℃－40～+500℃准确度液体±1.0%气体、蒸汽±2.5%插入式±1.5%范围度5～10：1重复性≤0.2%供电电源12～24VDC或220VAC 输出信号4～20毫安或1～5V 测量管材料S304或按用户要求提供防爆标志ExdⅡBT4防护等级IP67法兰标准GB9119－88直管段长度上游：≥10DN、下游：≥5DN通径DN （mm ）安装尺寸（mm ）通径DN （mm ）安装尺寸（mm ）L L 1ФA ФB N×ФL L 1ФA ФB N×Ф101153060904×11.5100210451802208×18151153065954×11.5125210452102508×182012530751054×13.5150250502402858×222512535851154×13.5200300－2953408×2232140351001404×18250350－35039512×2240160381101504×18300400－40044512×2250160401251654×18400550－51556516×2265180401451854×18500610－62067020×2680200451602008×18600660－72578020×30靶式流量计的优越性有数十年的实验以及数据积累，很成熟的测量原理以及应用适用于低速测量，测量小流量时对外界的震动干扰不敏感耐500度高温，可测量高温介质测量精度高，重复性好，精度可达千分之二在大部分情况下，可以测量高粘度流体，其对流体的粘度变化不敏感适用于液体以及气体的测量，对于混合型介质，多相流介质，一定程度上也可以计量测量有些介质时，不会因为流体产生的气旋现象影响计量精度不怕管道杂质影响，不怕堵塞压力损失较小，只有传统孔板的六分之一，小于涡街，节能效果明显。
SBL型数显靶式流量计使用说明1、仪表接线示意图（1）发信端子可以输出电流“I”、脉冲“P”；485接口“485A”“485B”。
如不需发信而采用24DC供电，则接“24V+”和“I”。
（2）当流量仪表为外供VDC24电源时，流量计接线板不设副发信端子。
（3）当流量仪表为内置电池供电时，流量计接线板不设主发信端子而设副发信端子以满足在检定过程中脉冲发信的需求。
（4）传感器接线端子部分由供应厂商连接。
2、仪表输出接线图：（1） 4-20mA输出主发信端子24V+24V-24V电源正极4-20mA输出（24V电源负极）（2） 485输出主发信端子24V+I485B485A24V-24V电源正极485B485A24V电源负极（3）脉冲输出（主发信端）主发信端子24V+P24V-24V电源正极脉冲输出24V电源负极（4）脉冲输出（副发信端子）副发信端子P24V+24V-脉冲输出24V电源正极24V电源负极3、键盘（1）按键定义：OK键：确认及进入下一步 CH键：改变数字及改变设置 RT键：右移数字及改变单位 PK键：返回（2）按键操作按OK键1次，进入键盘操作程序并显示FC（4秒无操作返回原状态）按CH键4次（连续）立即清零累计流量值4、仪表参数定义当按动OK键一次进入FC提示符并随即按动CH一次进入LF或CL后，按动OK键依次进入以下参数（1）LF-----流量传感器零点；一般工况条件下用时该项不显示，仪表使用流量自动零点校正功能。
（2）CL-----流出系数；（3）LP-----压力传感器零点；（4）CP-----压力单位及压力系数；（5）PO-----采用绝对压力传感器标定时的当地绝对大气压；（6）Cb-----压缩因子；（7）Co-----密度系数；（8）Ab-----地址码；（9）H------电流（4-20mA）20mA输出对应的瞬时流量；（10）P-----脉冲输出单位；（11）Cu----小流量切除门限；（12）td----流量滤波时间。
SBL型数显靶式流量计使用说明泉州日新流量仪器仪表有限公司一、概述:1）、产品种类及适用领域：SBL型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看，SBL 型流量计具有极为广阔的适用性，即：·适用于各种管径，从Φ15～Φ2000mm 至更大。
·适用于高低温介质：从-196℃～+450℃。
·适用于高压力工况：从0～42Mpa（表压）。
2）、产品特点：·能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
·灵敏度极高，能测量超小流量，其可测量低流速为0.8m/s。
·无可动部件，使用安全可靠。
·计量准确，精度高，总量测量可达0.2%。
·测量范围宽，最大测量范围可达1∶30。
·重复性好，一般为0.1～0.08%，测量快速。
·压力损失小，仅为标准孔板的1/2△P 左右。
·可采用干式标定方法，即法码挂重法。
·可根据实际需要更换靶板来改变测量流量范围。
·能在线直读示值，又能运传发信。
·安装简单方便，极易维护。
二、结构及工作原理1)、结构：SBL-型流量计主要由测量管（壳体），受力元件（靶板），感应元件（力传感器，压力传感器，温度传感器），过渡部件（根据温度，压力而增减），积算显示和输出部分，其结构如下图：1. 受力元件（靶板）2. 力感应元件（含温度、压力感应元件）3. 测量管4.过渡部件5.积算、显示、输出部件2)、工作原理：当介质在测量管中流动时，因其自身的动能和因阻流件（靶片）而产生的压差，产生一对受力元件（靶片）的作用力，其用用的大小与介质流速的平方成正比，其数学表达式如下：F=C D A P.U2/2式中：F——靶板上受阻力的作用力C——物件阻力系数DP——工况下介质密度U——介质在测量管中的平均流速A——靶板对测量管轴向投影面积三、技术参数及显示内容被测介质液体；气体；蒸汽公称口径管道式15~300mm 夹装式15~600mm 插入式100~2000mm公称压力0.6~10MPa 0.6~42MPa 0.6~42MPa介质温度-196℃~+450℃(订货时确定仪表适应温度范围)精确度±0.2% ±0.5% ±1.0% ±1.5% ±2.5%范围度1：3 1：5 1：10 1：10 1：10（蒸汽）重复性0.1%~0.08%供电电源机内自备锂电池（3.6V）；外供电源24VDC输出形式现场显示读值；4~20mA；脉冲；0~10V；RS232/RS485(可选)测量管材料碳钢；304；316L；亦可根据用户要求提供防爆标志本安型（ExiallCT4）隔爆型（ExiallBT4）防护等级IP65；IP672)、流量计运行时示屏显示内容：a.流量计处于正常工作状态下：2000年版注：不带温度补偿的仪表显示屏不显示工况温度，不带压力补偿的仪表显示屏不显示工况压力。
SBL型数显靶式流量计的故障原因分析SBL型数显靶式流量计是一种常用的流量测量设备，其主要由流量计管和电子显示部分组成。
然而，SBL型数显靶式流量计在使用过程中可能会出现故障，影响正常的测量工作。
下面将对SBL型数显靶式流量计的故障原因进行分析。
1.流体介质问题：流量计在使用过程中所测量的流体介质可能会影响其正常工作。
例如，高粘度的流体可能会导致流量计管内的阻力增大，进而使流量计的测量误差增大，甚至无法正常工作。
此外，流体的腐蚀性、湿度、杂质含量等因素也可能对流量计的正常工作产生影响。
2.流量计管坏损：流量计管是数显靶式流量计的核心部件，其工作原理是通过流体流过起振动的流量计管，进而测得流量。
然而，流量计管可能会出现老化、磨损、变形等问题，导致其振动频率发生变化，影响测量结果的精度。
此外，流量计管的压力损失也可能会影响流量计的精度。
3.电子显示部分故障：数显靶式流量计的电子显示部分主要包括传感器、处理器和显示器等组成部分。
在使用过程中，传感器可能会出现故障，例如传感器的灵敏度降低、信号丢失等问题，导致测量结果不准确。
处理器和显示器也可能会出现故障，例如处理器芯片故障、显示屏显示不清晰等问题，影响流量计的正常使用。
4.安装位置和方式问题：数显靶式流量计的安装位置和方式也可能会影响其测量精度和稳定性。
例如，若流量计安装位置与管路设计不符，会导致流体流过流量计时出现漩涡、反流等现象，从而影响测量结果的准确性。
此外，安装方式不当也可能导致流量计管与管路之间出现漏水、松动等问题，影响流量计的稳定性。
5.外界环境影响：SBL型数显靶式流量计在使用过程中可能会受到外界环境的影响，例如温度变化、振动、电磁干扰等。
这些因素可能会导致流量计中的传感器、电路等部件失灵或发生故障，从而影响流量计的正常工作。
针对上述可能的故障原因，可以采取以下措施来解决问题：1.定期检查和保养流量计：定期检查流量计管的磨损程度，若发现有异常情况，及时更换流量计管。
SBL数显靶式流量计调校SBL数显靶式流量计在仪表主板上设置有四个按键，依次标注有K1、K2、K3、K4与之对应。
利用四个按键可完成流量计各种系数设置和修正。
1、按键含义：K4----功能键K3-----切换键K2-----置零键K1-----系数键2、按键功能：K1键可依次显示系数设置模式：P1：进入密码（未设置，直接进入）；CL：标定系数（也称流出系数）；CT：温度系数（不设置）；CP：压力系数（不设置）；N：它有两位数，第一位数选“1”流量单位为T/H，选“2”流量单位为L/H，选“3”流量单位为KG/H；第二位数选“1”流量显示保留1位小数，选“2”流量显示保留2位小数，依此类推；CU：小流量切除，一般是量程的10%；UD：输出方式，“1”表示4—20MA信号,“4”表示脉冲信号；H：流量上限设置；LT：温度补偿系数（不设置）；LU：阻尼时间（单位：秒）；P2：密码设置；RP：分段值（不设置）。
可参照厂家的流量计参数表，对上述参数进行设置。
K2键用于清除前期流量传感器和压力传感器的基本误差及配合K4键用于清除累积流量值。
K3键用于流量零点和压力零点相互之间的转换。
K4键用于修正各参数值。
（短暂按动从0---9改动当前位数值，按2秒后放弃，前后移动闪显数字位置。
）3、流量计清零首先关闭流量计前后的截止阀保证管道内的流体处于静止状态。
长按K4键观察流体的动态系数，一个十六进制的数（FT22501为十进制），如：543A，543D，5441等，得出一个最大值；再按K3键显示屏上显示流量零点ELXXXXX（即静态系数），然后按动K2键，使静态系数尽量接近于动态系数的最大值。
再按K3键两次，退出流量计清零模式。
如长K4键屏上流体的动态系数显示00000、11111、22222、33333、44444、55555或FXXXX，说明传感器已损坏，需返厂修理。
编号位号CL n cu ELO6100878 FT22505 2388 11 0.5 2A72 3E67 O6100879 FT10162 8938 12 18 3802 3788 O6100880 FT10163 9037 12 18 3773 3ED5 O6100882 FT10165 8540 12 20 2C62 2A49 O6100883 FT10261 9114 12 20 48DEO6100884 FT10262 9970 12 20 3191 4C02 O6100885 FT10364 2113 12 5 3250O6100886 FT10365A 7460 12 18 534EO6100887 FT10367 6620 12 16 38C1O6100888 FT10368 3988 12 10 41F2O6100889 FT10369 2170 12 5 51D0O6100890 FT10564 5322 12 11 3A3BO6100891 FT10662 6157 12 15 3DC4O6100892 FT10663 10548 12 26 39DA 3C22 O6100893 FT10664 6062 12 9.5 3AF6O6100894 FT10761 5988 12 15 2C37O6100895 FT10762 5613 12 15 3A50O6100896 FT10763 5986 12 15 353AO6100897 FT10764 5445 12 15 539D 5A76 O6100898 FT10765 5664 12 12.5 4126O6100899 FT10766 6466 12 12.5 5148 6100900 FT10769 2402 11 0.5 499D 6100901 FT10770 2402 11 0.5 482B 6100902 FT10365B 5006 12 14.5 3D1D 6100903 FT10363 2743 12 5.5 4.70E+07 6100904 FT21620 1099 13 25 399B 6100905 FT21621 4117 11 0.96 464C 6100868 FT21103B 1911 12 3.5 39CB 6100869 FT21111 5327 11 1 43C1 6100870 FT21113 8367 12 17 40CA 6100871 FT21201 4342 12 11 3645 3AF0 6100872 FT21214 1893 12 4.5 4067 6100873 FT21102 1041 12 1.9 3882 3F7A 6100874 FT21202 3430 12 6.5 4002 6100875 FT21207 6692 12 12.5 3F92 4FF5 6100876 FT22506 3365 11 0.66100877 FT22501 12 1.8 3802。
