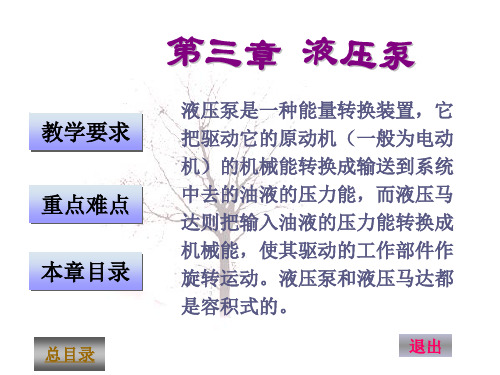

第三章 液压泵及液压马达
• 3.1 液压泵与液压马达作用 • 3.2 液压泵与液压马达工作原理 • 3.3 液压泵与液压马达分类 • 3.4 液压泵与液压马达参数 • 3.5 齿轮泵和齿轮马达 • 3.6 叶片泵和叶片马达 • 3.7 柱塞泵和柱塞马达 • 3.8 液压泵的性能比较
• §3.1 液压泵及液压马达的作用
作用在齿轮轴上液压径向力和轮齿啮合力的合力 F 即
为齿轮泵的径向力
减小径向力措施
（1) 减小齿宽,增大齿顶圆直径。 （2) 缩小压油腔尺寸,使压力油作用在较少的齿范围内。 （3) 延伸压油腔或吸油腔,在工作过程中只有很少的齿起密封作用。
减小径向力措施
（4) 通过在盖板上开设平衡槽，使它们分别与低、高压腔相 通，产生一个与液压径向力平衡的作用。 平衡径向力的措施都是以增加径向泄漏为代价。
1．修磨齿轮及泵盖端面，并清除齿形上毛刺 2．校正或更换齿轮轴 3．适当拧紧 4．更换零件
1．检测泵体、齿轮，重配间隙 2．修理或更换侧板和轴套
结构特点
• 两个油口一样大， • 结构对称, • 调速范围宽 • 启动扭矩大 •
例一
齿轮泵转速为1200r/min,理论流量为 12.286L/min,齿数Z=8,齿宽B=30mm,机械效率和 容积效率均为90%,工作压力为5.0×106Pa.试求 该齿轮泵的齿轮模数m,输出功率和输入功率.
液压泵是液压系统的动力元件，将原动机输 入的机械能转换为压力能输出，为执行元件 提供压力油。
液压马达是将液体压力能转换为机械能的装 置,输出转矩和转速，是液压系统的执行元件。
•
§3.2 工作原理
• 液压泵必须具备周期性变化的密封容积和配流装置才 能工作,属于容积式泵.
