矿井供电基本知识PPT课件

矿井供电基本知识PPT课件
人不得擅自变动其方式和状态。
调荷避峰：保居民保安全；按调度指令、拉闸顺序表、 限负荷表
2021
27
2. 操作管理： 电气设备的检修和试验，值班调度员必须接到所有受令
单位人员关于完工的报告后，才能恢复送电的操作。 严禁约时送电、挂地线、开工检修。 正常的倒闸操作，在操作前必须按照规定的格式和术语
电压幅值允许变化范围：
线路额定电压 35kV及以上
10kV及以下 低压照明
电压允许变化范围 ±5%VN
±7%VN +5%VN～－10%VN
2021
4
电能质量
频率变化范围一般为50±0.2Hz 电压和频率超出允许范围的危害：影响电
力系统的稳定运行，设备运行及出力恶化，生 产质量受到较大影响。 波形畸变：交流电压波形畸变，表示电网 含有高次谐波，谐波含量过高，会使继电保护、 自动装置、计算机等不能正常工作，所以一般 波形畸变不允许超过5%，矿山6～10kV母线 上不允许超过10%。
2021
5
二、煤矿对电源点的要求
1、《煤矿安全规程》和《矿井设计规范》对 电源要求：
矿井应有两回路电源线路。当任何一回发生故 障停止供电时，另一回路应能担负矿井全部负 荷。两回路电源线路上都不得分接任何负荷。 矿井供电电源应取自电力网中两个不同区域的 变电所或发电厂，确有困难则必须分别取自同 一区域变电所或发电厂的不同母线段。
15、倒闸操作必须由两人执行，其中一人（对设备较为熟悉者） 作监护。
16、用绝缘棒拉合倒闸或经传动机构拉合倒闸和开关，均应戴绝 缘手套穿绝缘鞋，雷电时，禁止进行正常倒闸操作。
17、电气设备停电后，即使是事故停电，在未拉开有关刀闸和做 好安全措施以前，不得触及设备或进入遮栏，以防突然来电。

精选煤矿供电安全管理PPT210页

精选煤矿供电安全管理PPT210页

从硐室出口防火铁门起5m内的巷道， 应砌碹或用其他不燃性材料支护。硐室内 必须设置足够数量的扑灭电气火灾的灭火 器材。
井下中央变电所和主要排水泵房的地 面标高，应分别比其出口与井底车场或大 巷连接处的底板标高高出0.5m。
（2）采掘工作面配电点的位置和空间 必须满足设备检修和巷道运输、矿车通过 及其他设备安装的要求，并用不燃性材料 支护。
采区变电所内要求通风良好，硐室围岩坚固， 无淋水，易维修。硐室的其他安全措施基本与中 央变电所相同。
三、《煤矿安全规程》对矿井供电的要求
（1）矿井应有两回路电源线路。当一回路 发生故障停止供电时，另一回路应能担负矿井全 部负荷。
（2）对井下各水平中央变（配）电所、主 排水泵房和下山开采的采区排水泵房供电的线路， 不得小于两回路。当任一回路停止供电时，其余 回路应能负担全部负荷。主要通风机、提升人员 的立井绞车、抽放瓦斯泵等主要设备房，应各有 两回路直接由变（配）电所馈出的供电线路；条 件受限制时，其中一回路可引自上述同种设备房 的配电装置。
触电对人身的危害是由许多因素决定的， 但流经人身电流的大小是起决定作用的主 要因素。
通过人身的电流5mA电流时，就有触电感觉， 交流在15~20mA以下，直流在50mA以下时，一 般对人体伤害较轻。如果长期通过人体工频交流 30~50mA就有生命危险。超过上述电流数值，则 对人的生命是绝对危险的。因此，我国规定 30mA·s为安全电流。
由于采掘工作面的电气设备随工作面 的推进而经常移动，并且它们的负荷大、 变化大、起动频繁，加之工作的自然环境 又差，为了保证安全用电和正常生产，并 适应电气设备经常移动和日常维修的需要， 一般每一个配电点都需设置一台电源进线 总开关。而且总开关必须与其他开关放置 在一起，以利于停、送电操作。

煤矿井下供电系统ppt课件

煤矿井下供电系统ppt课件
2目前井下使用的高压防爆开关矿用一般型高压开关等都具有高压漏电和绝缘监视保护功能由于变压器高低压侧腔体的门盖还没有有效的闭锁联锁保护装臵以及低压馈电开关在对变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护的空缺使得高压开关与分立的变压器低压馈电开关之间的保护不能形成有效的配合高压开关也便失去了应有的保护功能
精选
ZNCK-2A高压开关智能测控保护器 测试系统设计
• 煤矿井下供电系统有哪些设备构成？ 答：移动变压站、隔爆干式变压器、矿用防爆电 动机、六氟化硫断路器、组合开关、防爆运 输机 车、阻燃抗静电输送带、矿用隔爆型电磁起动器、 通风机、本质安全电话机。
精选
煤矿井下供电系统有哪些设备构成？有哪些 用电设备？
•10/1.14kv
控制开关
精选
10/3.3kv
• 煤矿井下采区供电系统的安全隐患分析 • • 1 问题的提出
目前煤矿井下普遍采用采区变电所供电或移动变电站的供电方式，其移动变电站采用高压开关、干式变压器、低压 馈电开关或低压综合保护箱三位一体组合方式，或是矿用隔爆型干式变压器和矿用一般型干式变压器。 • (1)变压器二次到馈电开关电源侧这段低压电缆无漏电保护，当该段电缆发生漏电故障后，虽然低压检漏继电器动作， 馈电开关分闸，但电缆的漏电故障始终存在，易发生短路故障和人身触电事故。 (2)当维修人员在误操作(高压没有停电)的情况下，打开变压器的高压侧或低压侧接线腔门(盖)检修、检查时，由于 设备没有可靠的保护装置，致使操作人员时有发生触电伤亡的事故。 • 2 主要原因分析 (1)对变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变压器高、低压侧腔体门(盖)时的保护问题 上，目前还没有明确的标准规定，因而存在隐患是必然的。 (2)目前井下使用的高压防爆开关、矿用一般型高压开关等都具有高压漏电和绝缘监视保护功能，由于变压器高、低 压侧腔体的门(盖)还没有有效的闭锁(联锁)保护装置，以及低压馈电开关在对变压器二次侧到馈电开关电源侧这段低 压电缆的漏电保护的空缺，使得高压开关与分立的变压器、低压馈电开关之间的保护不能形成有效的配合，高压开 关也便失去了应有的保护功能。 (3)不按规定擅自使用电气设备，有的还任意甩掉保护设施，如拆去变压器高、低压侧腔体的门(盖)有闭锁(联锁)的 保护装置等。 3 防范措施 (1)建议国家有关部门应尽快制定出对使用中的变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变 压器高、低压侧腔体门(盖)保护的有关标准的规定。 (2)对分立的供电变压器，其高、低压侧腔体门(盖)都应设置闭锁(联锁)开关，其接点串接在高压开关的监视回路中， 当变压器高、低压侧腔体门(盖)在打开(或关闭前)及高压橡套电缆的监视线在断开时，高压开关便迅速跳闸(或不能 合闸)。 (3)应定期对井下设备进行监督检查、严格制定操作、维护制度、人员培训制度遵章作业确保安全生产。

煤矿电工学

煤矿电工学

第二部分 本章专业核心知识点部 分
第一节 保护接地 第二节 漏电保护 第三节 过电流保护 第四节 综合保护装置
PPT文档演模板
2020/11/21
煤矿电工学
CH4 煤矿输变电设备
v 第一部分 本章系统理论部分 v 第二部分 本章专业核心知识点部分 v 第三部分 本章专业技能部分
PPT文档演模板
2020/11/21
PPT文档演模板
2020/11/21
煤矿电工学
第一节 矿用高压开关
v 一、隔离开关 v 二、高压断路器 v 三、高压负荷开关 v 四、熔断器
PPT文档演模板
2020/11/21
煤矿电工学
第二节 矿用高压配电箱
v 一、矿用一般型真空高压配电箱 v 二、矿用隔爆型真空高压配电箱
PPT文档演模板
2020/11/21
PPT文档演模板
2020/11/21
煤矿电工学
第二节 矿用电缆的选择
v 一、电缆型号的确定 v 二、电缆长度确定 v 三、电缆芯线数目确定 v 四、电缆主线芯截面积的确定
PPT文档演模板
2020/11/21
煤矿电工学
第三节 矿用电缆的敷设、连接
v 一、矿用电缆的敷设 v 二、矿用电缆的连接
PPT文档演模板
PPT文档演模板
2020/11/21
煤矿电工学
第一部分 本章系统理论部分
第一节 煤矿常用的电工工具 第二节 测量仪器仪表
PPT文档演模板
2020/11/21
煤矿电工学
第一节 煤矿常用的电工工具
v 一、测电笔 v 二、螺丝刀 v 三、电工刀 v 四、钢丝钳、剥线钳
PPT文档演模板
2020/11/21

煤矿井下供电系统 ppt课件

煤矿井下供电系统 ppt课件
煤矿井下供电系统
三、矿井供电系统
35KV高压经煤矿地面35KV/10KV(6KV)变电所的主 变压器降压后（35KV/10KV），经过10KV（或6KV） 高压配电装置及供电线路，将电能输送到井下中央变电 所内，再由中央变电所输送至采区变电所，再经过采区 变电所的变配电设备及供电线路送至综、连采、机运队 等配电点，经配电点的移动变电站降压后，分别将不同 等级的电压输送给不同的电气开关和用电设备（负荷）， 便组成了矿井供电系统。目前煤矿井下普遍采用采区变 电所供电或移动变电站的供电方式，其移动变电站采用 高压开关、干式变压器、低压馈电开关或低压综合保护 箱三位一体组合方式，或是矿用隔爆型干式变压器和矿 用一般型干式变压器。
煤矿井下供电系统

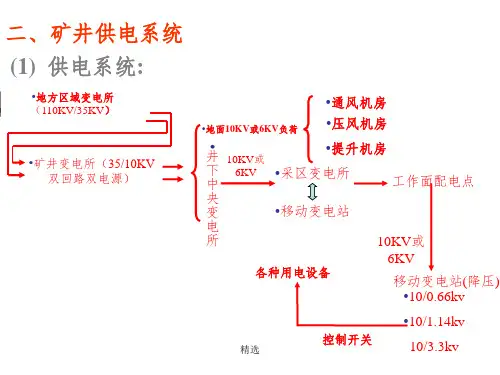

二、矿井供电系统
(1) 供电系统:
•地方区域变电所
（110KV/35KV）
•矿井变电所（35/10KV
双回路双电源）
•地面10KV或6KV负荷
•压风机房
•
井 10KV或
•提升机房
下 6KV 中
•采区变电所
工作面配电点
央
变
•移动变电站
电
所
10KV或
各种用电设备
6KV
移动变电站(降压)
•10/0.66kv
煤矿井下供电系统
控制开关
•10/1.14kv
10/3.3kv
• 煤矿井下采区供电系统的安全隐患分析 • • 1 问题的提出
目前煤矿井下普遍采用采区变电所供电或移动变电站的供电方式，其移动变电站采用高压开关、干式变压器、低压 馈电开关或低压综合保护箱三位一体组合方式，或是矿用隔爆型干式变压器和矿用一般型干式变压器。 • (1)变压器二次到馈电开关电源侧这段低压电缆无漏电保护，当该段电缆发生漏电故障后，虽然低压检漏继电器动作， 馈电开关分闸，但电缆的漏电故障始终存在，易发生短路故障和人身触电事故。 (2)当维修人员在误操作(高压没有停电)的情况下，打开变压器的高压侧或低压侧接线腔门(盖)检修、检查时，由于 设备没有可靠的保护装置，致使操作人员时有发生触电伤亡的事故。 • 2 主要原因分析 (1)对变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变压器高、低压侧腔体门(盖)时的保护问题 上，目前还没有明确的标准规定，因而存在隐患是必然的。 (2)目前井下使用的高压防爆开关、矿用一般型高压开关等都具有高压漏电和绝缘监视保护功能，由于变压器高、低 压侧腔体的门(盖)还没有有效的闭锁(联锁)保护装置，以及低压馈电开关在对变压器二次侧到馈电开关电源侧这段低 压电缆的漏电保护的空缺，使得高压开关与分立的变压器、低压馈电开关之间的保护不能形成有效的配合，高压开 关也便失去了应有的保护功能。 (3)不按规定擅自使用电气设备，有的还任意甩掉保护设施，如拆去变压器高、低压侧腔体的门(盖)有闭锁(联锁)的 保护装置等。 3 防范措施 (1)建议国家有关部门应尽快制定出对使用中的变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变 压器高、低压侧腔体门(盖)保护的有关标准的规定。 (2)对分立的供电变压器，其高、低压侧腔体门(盖)都应设置闭锁(联锁)开关，其接点串接在高压开关的监视回路中， 当变压器高、低压侧腔体门(盖)在打开(或关闭前)及高压橡套电缆的监视线在断开时，高压开关便迅速跳闸(或不能 合闸)。 (3)应定期对井下设备进行监督检查、严格制定操作、维护制度、人员培训制度遵章作业确保安全生产。

中国矿大版矿山电工学课件第一章矿山供电系统和负荷

中国矿大版矿山电工学课件第一章矿山供电系统和负荷
作用：便于各种电力设备生产制造标准化 和系列化。
直流
目受录电上页设备
供电设备
1下.页5
1.5
2
2
3
3
6
6
12
12
24
24
36
36
48
48
60
60
72
72
110 220
400* 440
800* 1000*
115 230
400* 460
800* 1000*
单相交流
受电设备第一供电章设备
6
6
12
12
24
G
6.3/363/121kV3301k1V0/10.5kV T3 35kV
6.3kV
T1
6kV
T4
330/38.5kV
380V
6/0.4kV
上页 目录
下页
4. 煤矿常用电压等级及应用范围
36V及以下：井下电气设备控制及局部照明 127V：井下照明及手持式电钻 220V：矿井地面照明 250V(DC)：电机车 380V：小型矿井井下使用 500V(DC)：井下电机车 660V：井下低压动力 750V(DC)：露天煤矿工业电机车 1140V：井下综采动力 1500V(DC)：露天煤矿工业电机车 6kV: 井上、下高压电机及配电电压 10kV：特大型矿井井上、下高压电机及配电电压 35、60、110kV：矿区受电电压或配电电压
上页 目录
下页
2）供电的可靠性
可靠性：指应满足用电户对供电的连续性要求。 即供电的不间断性。
煤矿供电（尤其是井下）绝对可靠，即无论在 任何情况下，都必须保证能提供一部分电能，保证 人身与设备不受危害。
电力负荷是决定电力系统规划、设计、运行及 发电、送电、变电布局的主要依据，按用户的重要 性和中断供电对人身安全或在经济等方面所造成的 损失和影响程度分为三级。

矿山供电系统PPT课件


井采工
底区作
车配面
场电配
配所电
电
点
所
27
第一章 矿井供电系统
第三节 井下变电所
.
28
1.井下主变电所位置的确定原则
1.尽量位于负荷中心，节省电缆并减少电能损耗电压损失。
2.电缆进出线和设备运输要方便，以便安装敷设电气设备。
3.变电所通风要良好，以便散热和降低瓦斯浓度。
4.变电所顶底板要坚固，无淋水，以防电气设备受损、受
井下主变电所 6～ 10kV
西翼采区 备 用
井底 车场 低压 动力
T 变流 主 设备 水 泵
主 变流 水 设备 泵
采区变电所
KSGB K/Y12 6/0.69
工作面配电点
备 T用东翼采区 SL7 6/0.4
井底 车场 低压 动力 KSGZY 6/0.69 ～ 1.14 工作面配电点
.
11
浅井供电系统地面变电所 WL1
.
7
第一章 矿井供电系统
第二节 矿井供电系统
.
8
.
9
WL1 电源进线 WL2 35～110kV
QF
35～110kV
T1
35～110kV SFL Y/d-11
T2
6～10kV
6～10kV
副 主空通
下
通 空主副其
提 提压风
井
风 压提提它
地面低升 升机机
电
机 机升升负
压动力机 机
缆.
机机荷
10
由井筒电缆接入
❖ 煤矿供电应满足安全、可靠、供电质量、供电经济要求
❖ 煤矿负荷分为三类：一类负荷及大型二类负荷采用双回路供 电，中小型二类负荷采用专线供电

煤矿电工学


一、工作票制度
签发人、工作负责人（监护人）、工作许可人、工作人员
二、工作许可制度
工作许可人由值班员担任、但不签发工作票。
三、停、送电制度
四、高压倒闸、试验操作票制度和工作监护 制度
2019/12/13
永宁煤焦集团有限责任公司
12
第二部分 本章专业 核心知识点部分
本章专业知识点主要包括的内容
31
（2）材料及规格尺寸：局部接地极可设置于巷道水沟内或其
他就近的潮湿处。设置在水沟中的局部接地板应用面积不小
于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢
管制成，并应平放于水沟深处。设置在其他地点的局部接地
极，可用直径不小于35mm、长度不小于1.5m的钢管制成，
管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋
1、煤矿供电的四个基本要求； 2、不同类型的煤矿负荷应采用的供电方式； 3、煤矿井下防触电的措施； 4、电气火灾的预防措施及扑灭电气火灾时的注意事项。 5、“三专两闭锁”的内容、作用及适用范围。 6、煤矿企业安全作业制度。
2019/12/13
永宁煤焦集团有限责任公司
13
第三部分 本章专业技能部 分
入底板；也可用直径不小于22mm、长度为1m的2根钢管制
成，每根钢管上应钻10个直径不小于5mm的透孔，2根钢管
相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小
于0.75m。
2019/12/13
永宁煤焦集团有限责任公司
32
3、接地母线 连接井底主、副水仓内主接地极的母线叫接地母线。 连接主接地极的接地母线，应采用截面不小于50 mm2
2019/12/13
永宁煤焦集团有限责任公司

矿山供电技术ch1.1 矿山供电系统

山东科技大学自动化学院电气工程系 8
1. 电力系统概述
电力系统的主要环节－变电站（所）
变电站（所）按地位分：
➢ 枢纽变电站（所）：位于电力系统的枢纽点，连接电力系统多个电压等 级，汇集多个电源的变电所，称为枢纽变电站（所）。
➢ 中间变电站（所） ：起到系统交换功率的作用，或使长距离输电线路分 段，同时有降压给当地用户。这样的变电所主要起中间环节的作用，所 以叫中间变电站（所）。
1. 主要电气设备符号
线路、母线(W)
➢ 母线的着色： ➢ 直流：正极——红色；负极——蓝色 ➢ 交流：A相——黄色；B相——绿色； C相——红色 ➢ 中性线：不接地中性线——白色；接 地中性线——紫色
山东科技大学自动化学院电气工程系 8
1. 主要电气设备符号
说明： • 电力变压器三斜杠表示A、B、C三相 • 变压器有双圈和三圈之分 • 电流互感器有单次级和双次级两种
1. 绪论前的绪论
如果将矿山供电系统比作一台计算机，则它的
软件包括
➢负荷计算
➢短路电流计算
电力系统分析
硬件包括：
➢电力线路
➢高压电器设备
➢继电保护装置
继电保护
山东科技大学自动化学院电气工程系
CH1 矿山供电系统
学习要求 一般掌握：典型电力系统的组成及有关的基 本概念、矿山供电系统中的电气设备额定电压 的确定 熟练掌握：电力负荷的分级及对供电系统的 要求、供电系统的连接方式
✓ GB156-80规定的额定电压等级，见表1-2。 ✓ 1.2kV以下的为低压，3-220kV为高压，330-750kV为超高压，
1000kV以上为特高压。 ✓ 我国目前的最高电压等级为1000kV。 ✓ 3kV及以上的高压用于发电，配电及高压用电设备；110kV及以上

矿山电工学ch1矿山供电系统15页PPT


▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
Байду номын сангаас
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
15
矿山电工学ch1矿山供电系统
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.矿山电工学 / 赖昌干等编 煤炭工业出版社 1991
3.矿山电工学（采矿工程专业） / 郭玉等编 煤炭工业出版社 1984
4. 供电技术 / 王崇林等编 煤炭工业出版社 1997
2021/3/6
中国矿业大学电气工程系
3
CH1 矿山供电系统及设备
学习要求 1. 一般掌握：典型电力系统的组成及有关
--
二、电力系统的额定电压（2）
3.电气设备额定电压的确定 我国国家标准规定：一般供电设备的额定电
压应高出系统和用电设备的额定电压的5％，用 以补偿正常负荷时线路上的电压损失，使设备获 得近似额定的电压．受电设备的额定电压与系统 额定电压相对应．
2021/3/6
中国矿业大学电气工程系
16
电压等级、输送功率及输送距离范围
2021/3/6
中国矿业大学电气工程系
11
中国电力市场化改革 2002年11月
国家电力监管委员会
2家电网公司
国家电网公司
中国南方电网有限公司
5家发电公司
4家辅业公司
中国华能集团公司 中国电力工程顾问集团公司
中国大唐集团公司
中国水电工程顾问集团公司
中国华电集团公司
中国水利水电建设集团公司
中国国电集团公司 中国电力投资集团公司
中国矿业大学电气工程系
17
二、电力系统的额定电压（2）
注：按线路允许电压损失<10%，负荷允许电压波动±5%
G
T1
WL1
T2
Ld
+5%
2021/3/6
-5%
电力网中的电压变化示意图
中国矿业大学电气工程系
18
3.电气设备额定电压的确定(1)
确定电气设备额定电压的一般规律： A. 发电机：
额定电压 VGN=1.05×系统额定电压（VN） B. 变压器：
受电侧额定电压VTN1 ① 与发电机相连时，VTN1=VGN=1.05VN ② 与线路（系统）相连时，VTN1=VN
2021/3/6
中国矿业大学电气工程系
19
3.电气设备额定电压的确定(2)
B. 变压器 输出侧额定电压VTN2 ① 与≥35kV线路相连 VTN2=1.1× VN ②与≤10kV线路相连 VTN2=1.05 × VN ③与≤10kV线路相连，但变压器的短路电 压百分比 VS%>7.5%，或连接长线路时 VTN2=1.1 × VN
矿山电工学
李国欣
中国矿业大学信电学院
主要学习内容
CH1 矿山供电系统及设备 CH2 安全用电及保护 CH3 煤矿机械设备的电气控制 CH5 节电及电气化指标 CH6 井下供电系统设计与计算
2021/3/6
中国矿业大学电气工程系
2
主要参考书
1. 矿山电工学 / 赖昌干等编 煤炭工业出版社 2006
一般根据所使用的能源的不同，将电厂分为 火力发电厂、水力发电站、核电站、潮汐电站、 风力发电场、太阳能发电场、地热发电厂等。
2021/3/6
中国矿业大学电气工程系
9
2. 电力系统的主要环节（2）
（2）变电所：指进行电压变换和汇集、分配电能 的场所。
按用途分： 升（降）压变电所、联络变电所、 工矿企业变电所、农村变电所、整流变电所等。
13
直流
受电设备 供电设备
1.5
1.5
2
2
3
3
6
6
12
12
24
24
36
36
48
48
60
60
72
72
110 220
400* 440
800* 1000*
115 230
400* 460
800* 1000*
单相交流
受电设备 供电设备
6
6
12
12
24
24
36
36
42
42
100
100
127
133
ቤተ መጻሕፍቲ ባይዱ
220
230
三相交流
受电设备 供电设备
36
36
42
42
100 127 220/380 380/660
100 133 230/400 400/690
1140
1140
受电设备与系统 额定电压
3 6 10 35 60 110 220 330 500 750
供电设备额定电 压（发电机）
3.15 6.3 10.5
设备最高电压
6.9 11.5 40.5 69 126 252 363 550
2021/3/6
中国矿业大学电气工程系
5
一、电力系统
1. 电力系统的概念：是指进行生产、传输、分配、 消费电能的各个环节构成的一个整体。
W1
W2
G T1
L1 T2
W3
电力网
电力系统
2021/3/6
图1 一个简单的电力系统
中国矿业大学电气工程系
6
主要电气设备符号（1）
交流发电机(G) 电力变压器(T) 断路器(QF) 隔离开关(QS) 熔断器(FU) 刀开关(QK) 熔断器式开关(Q)
2021/3/6
中国矿业大学电气工程系
7
主要电气设备符号（2）
负荷开关(Q)
线路、母线(W)
电流互感器(TA)
电压互感器(TV)
阀型避雷器(F)
电抗器(L)
电容器( C )
提示：课本中此处有小错误！
电缆及终端(X)
2021/3/6
中国矿业大学电气工程系
8
2. 电力系统的主要环节（1）
（1）发电厂（站）： 指将其他形式的能量转换 成电能的场所。
按地位分：枢纽变电所、穿越变电所、终端变 电所。
按供电范围分：区域（一次）变电所、地区 （二次）变电所。
矿区变电所属于？？？
2021/3/6
中国矿业大学电气工程系
10
2.电力系统的主要环节（3）
（3） 电力网：将输送、变换、分配电能的各种变 电所和各电压等级的电力线路构成的网络称为电力 网。
根据电压等级的不同，电力网可分为： 低 压 电 网：1kV及以下 高 压 电 网：3kV~330kV 超高压电网：330kV~1000kV 特高压电网：1000kV以上
中国葛洲坝集团公司
2021/3/6
中国矿业大学电气工程系
12
二、电力系统的额定电压（1）
1. 额定电压：能使各种电气设备、电器等正常工 作的电压，此时其技术性能和经济效果最好。 2. 额定电压等级：由国家规定的各种标准额定电 压。
作用：便于各种电力设备生产制造标准化和 系列化。
2021/3/6
中国矿业大学电气工程系
电压等级kV 0.38 0.66 3 6 10 35 63 110
2021/3/6
输送功率kW
输送距离km
<100
<0.6
100~150
0.6~1
100~1,000
1~3
100~1,200
4~15
200~2,000
6~20
1,000~10,000 20~70
3,500~30,000 30~100
10,000~50,000 50~150
的基本概念、电力负荷分级及对供电系 统的要求、供电系统的连接方式、矿山 供电系统、矿用变压器、矿用电缆。
2. 熟练掌握：矿山供电系统中的电气设备 额定电压的确定、矿山供电系统中常用 的高、低压开关电气设备。
2021/3/6
中国矿业大学电气工程系
4
第一节 概述
一 电力系统 二 电力系统的额定电压 三 电力负荷分级及其对供电的要求
