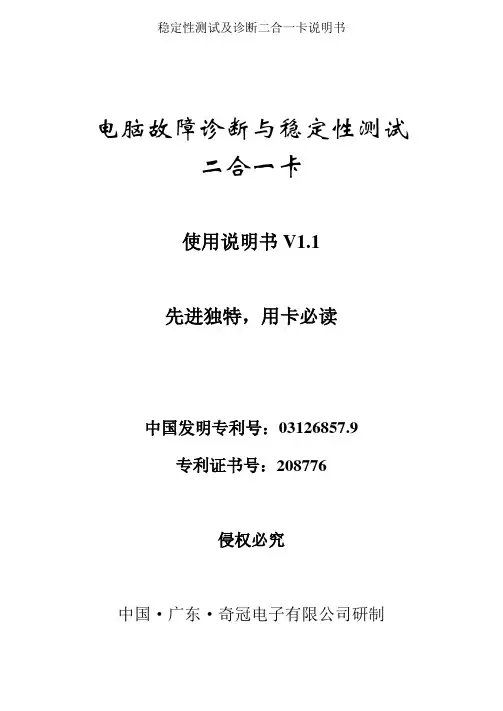

主板测试卡说明书

电脑故障诊断与稳定性测试
二合一卡
使用说明书V1.1
先进独特，用卡必读
中国发明专利号：03126857.9
专利证书号：208776
侵权必究
中国·广东·奇冠电子有限公司研制
前言
非常感谢您选择奇冠公司的二合一卡系列产品，如果您有什么疑问，请登陆我司网站查询详情解答；您还可以将具体问题发E-mail ，我们会及时回复您。

感谢您的信赖和支持！
奇冠电子电脑故障诊断与稳定性测试二合一卡，是一款高性能卡，即能对电脑故障诊断，又可对其稳定性测试。

功能二卡合一，方便适用。

本卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。

内部资源更丰富，抗干扰性能更优越，自身故障率极低。

无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。

本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。

我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。

如果您要了解最新产品资讯，请访问我公司网站。

欢迎访问广州奇冠电子公司网。

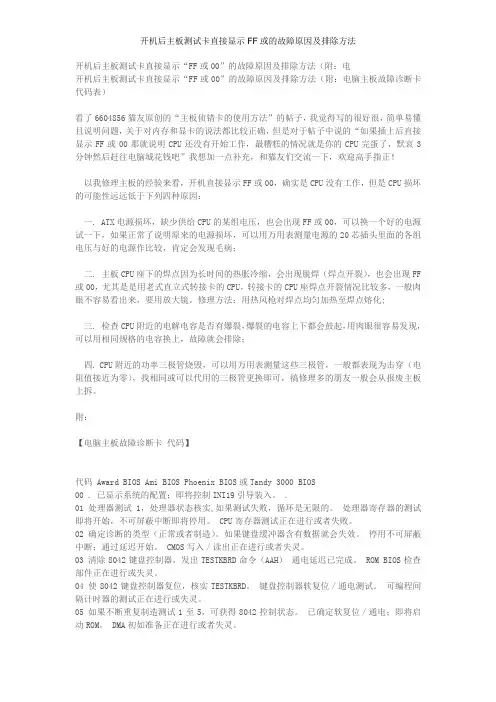

开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电脑主板故障诊断卡代码表）看了6604856猫友原创的“主板侦错卡的使用方法”的帖子，我觉得写的很好很，简单易懂且说明问题，关于对内存和显卡的说法都比较正确，但是对于帖子中说的“如果插上后直接显示FF或00那就说明CPU还没有开始工作，最糟糕的情况就是你的CPU完蛋了，默哀3分钟然后赶往电脑城花钱吧”我想加一点补充，和猫友们交流一下，欢迎高手指正！以我修理主板的经验来看，开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF 或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。

修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。

附：【电脑主板故障诊断卡代码】代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

1．检测卡跑00，CO，CF,FF或D1缘故：CPU插槽脏。

针足坏，接触不行。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某局部资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2.C1，C2，C6，C7或E1：内存接触不良，〔用镊子划〕。

测内存工作电压〔SDRAM3.3V，DDR2.5和1.6V。

〕测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决咨询题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决咨询题.PCB断线,板上粘有导电物南桥坏.：瞧内存电压,清CMOS,北桥坏北桥咨询题.'8.跑0D后不亮:外频,倍频跳线：I/O错,南北桥,BIOS坏：12.跑R6代码:13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU没有工作.插槽脏,针足坏15D5：是内存旁边的3极管坏了--诊断卡代码表特别代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，那么主板ok。

②要是将cmos中设置无错误，那么不严重的故障可不能碍事bios自检的接着，而最终出现"00"或"ff"。

主板检测卡错误代码含义收集主板检测卡错误代码含义:00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BAT 命令，即将写入BAT命令。

RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

第一个64K RAM奇／偶逻辑失灵。

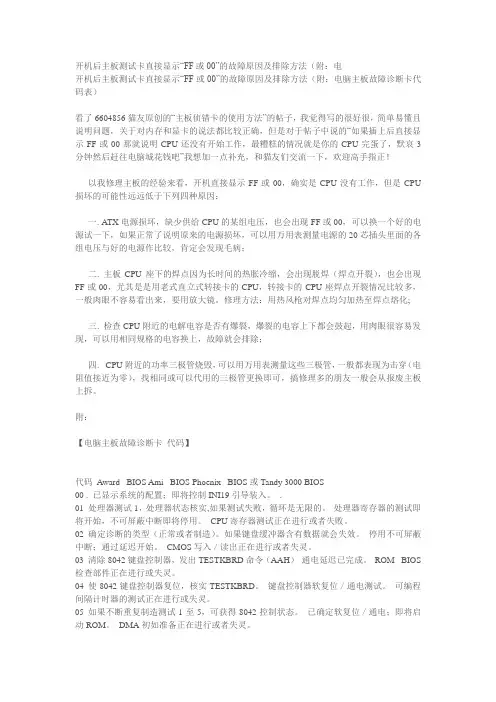

开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电脑主板故障诊断卡代码表）看了6604856猫友原创的“主板侦错卡的使用方法”的帖子，我觉得写的很好很，简单易懂且说明问题，关于对内存和显卡的说法都比较正确，但是对于帖子中说的“如果插上后直接显示FF或00那就说明CPU还没有开始工作，最糟糕的情况就是你的CPU完蛋了，默哀3分钟然后赶往电脑城花钱吧”我想加一点补充，和猫友们交流一下，欢迎高手指正！以我修理主板的经验来看，开机直接显示FF或00，确实是CPU没有工作，但是CPU 损坏的可能性远远低于下列四种原因：一. A TX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。

修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。

附：【电脑主板故障诊断卡代码】代码A ward BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

奇冠诊断电脑故障传统诊断与稳定性测试卡电脑故障传统诊断、奇冠诊断与稳固性测试卡使用说明书V1.1（适用于台式机和笔记本电脑）全球唯独，用卡必读中国发明专利号：03126857.9专利证书号：208776侵权必究中国·广东·奇冠电子研制前言专门感谢您选择奇冠公司的传奇稳（传统诊断——BIOS POST代码、奇冠诊断、奇冠稳固性测试，简称“传奇稳”）系列产品，假如您有什么疑问，请登陆我司网站61131568 查询详情解答；您还能够将具体问题发E-mail 到p678@，我们会及时回复您。

感谢您的信任和支持！本卡采纳大规模IC集成模块，结构紧凑，稳固可靠，确保产品品质符合高标准要求。

内部资源更丰富，抗干扰性能更优越，自身故障率极低。

无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用专门方便。

本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、二合一卡系列及传奇稳系列产品已获CE认证并受中国国家专利爱护（专利号：03126857.9），侵权必究。

我公司已不再生产传统诊断卡，请宽敞用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。

假如您要了解最新产品资讯，请访问我公司网站。

本说明书不断改进，欢迎用户向我司多提意见和建议。

免责声明：对使用本卡给用户造成的缺失，本公司恕不承担。

欢迎访问广州奇冠电子公司网:// 61131568名目一、用户必读 (1)（一）传统诊断部分 (1)（二）奇冠诊断部分 (1)（三）稳固性测试部分 (1)二、传奇稳卡功能特点 (2)（一）传统故障诊断功能特点 (2)（二）奇冠诊断功能特点 (2)（三）稳固性测试功能特点 (2)三、传奇稳卡部件介绍 (3)四、传奇稳卡指示灯介绍 (4)（一）传奇稳卡指示灯含义 (4)1.什么缘故CLK、FRAME、IRDY指示灯要改进，改进后有何好处？ (4)（二）代码性质与稳固性测试结果结合分析及处理方法说明表 (5)（三）稳固性测试状态说明 (6)（四）依照指示灯显示状态找出故障部位及其解决方法 (6)五、奇冠代码含义说明 (7)六、传统诊断功能的POST代码含义 (30)1．AMI BIOS (30)2．Award BIOS (36)3．Phoenix BIOS (39)七、声音代码含义表 (43)1．AMI BIOS自检鸣响含义 (43)2．Award BIOS自检鸣响含义 (44)3．Phoenix BIOS自检鸣响含义 (44)八、流程图 (45)图1、检测流程总图 (45)图2：稳固性测试流程图 (46)图3：如何利用本卡判定“不稳固”缘故流程图 (47)图4：如何利用本卡判定引起“不稳固”故障部位及排除流程图 (48)图5：如何利用本卡采纳相应手段诱发出引起“不稳固”缘故流程图 (49)图6：如何利用本卡判定复位故障流程图 (50)图7：如何利用本卡判定是否为市电引起流程图 (51)图8：如何利用本卡判定是否为内存条混插引起流程图 (52)图9：如何利用本卡判定是否为电源负载能力不够引起流程图 (53)图10：如何利用本卡判定是否为散热不良引起流程图 (54)图11：如何利用本卡判定是否为灰尘引起流程图 (55)图12：如何利用本卡判定是否为强磁干扰引起流程图 (56)图13：如何利用本卡判定是否为接触不良引起流程图 (57)九、常见问题与解决方法：.........................................................................................1．如何利用本卡选配电脑工作稳固的UPS？ (58)2．如何利用本卡检验开发的外围设备对电脑的干扰？ (60)3．如何利用本卡选择用于重要场合的电脑？ (59)4．测试时不拔除硬盘是否会对电脑不利？ (60)5．如何选购稳固性测试卡？ (60)6．显示“no”是什么意思？如何样处理？ (30)一、用户必读（一）传统诊断部分1．诊断卡显示一系列代码后，BIOS代码停在“FF”或“00”，则表示主板自检已通过。

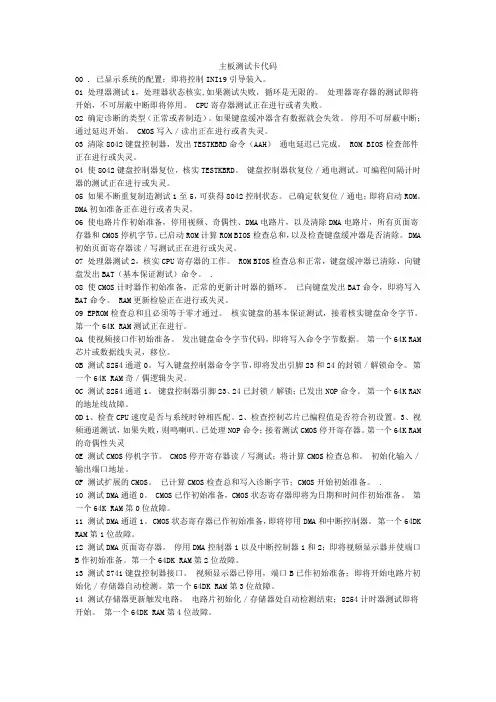

主板测试卡代码00 . 已显示系统的配置；即将控制INI19引导装入。

01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA 初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BAT命令，即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM 芯片或数据线失灵，移位。

0B 测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

第一个64K RAM奇／偶逻辑失灵。

0C 测试8254通道1。

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进展检测，测试它各个部存放器是否正常；接着BIOS将对CPU中其他所有的存放器进展检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高〔15元左右〕，因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开场显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大局部使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个局部讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

主板诊断卡代码
主板诊断卡是一种用于测试和诊断计算机主板故障的工具，它通常会显示一系列的代码，以指示主板上的故障或错误。

以下是一些常见的主板诊断卡代码及其含义：
1. 00 - 系统正常，无故障。

2. 01 - 主板电源故障。

3. 02 - CPU故障。

4. 03 - 主板BIOS故障。

5. 04 - 内存错误。

6. 05 - 显卡错误。

7. 06 - 键盘错误。

8. 07 - 鼠标错误。

9. 08 - 主板芯片组错误。

10. 09 - 声卡错误。

11. 0A - 网络卡错误。

12. 0B - USB设备错误。

13. 0C - 硬盘错误。

14. 0D - 风扇错误。

15. 0E - CMOS电池错误。

16. 0F - 温度传感器错误。

这只是一些常见的代码，不同品牌和型号的主板可能会有不同的代码和含义。

如果遇到了主板故障，您可以参考主板诊断卡的说明书或联系厂商获取更多信息。

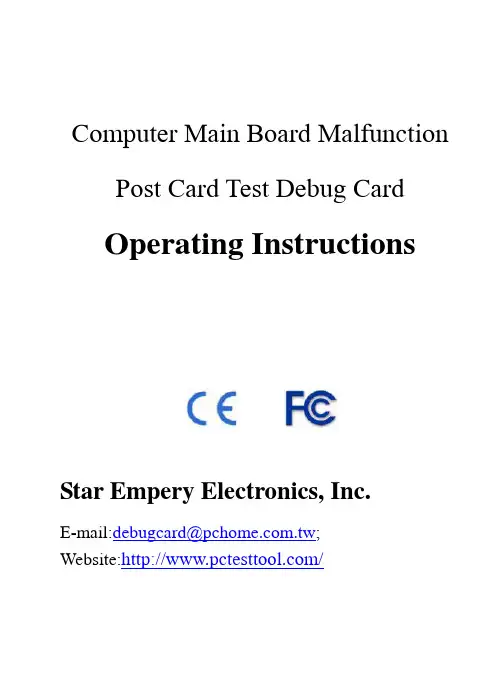

Computer Main Board Malfunction Post Card Test Debug CardOperating InstructionsStar Empery Electronics, Inc.E-mail:debugcard@;Website:/CatalogueI. ⒈ SYNOPSIS (1)II. ⒉Description of LED displays (1)III. ⒊ Error code table (3)⑴ OBLIGATORY CONTENTS (3)⑵ AMI BIOS (4)⑶ Award BIOS (8)⑷ Award BIOS (10)⑸ beep codes (16)①AMI BIOS beep codes (Non-fatal error) (16)②Award BIOS beep codes (17)③Phoenix BIOS beep codes (18)④IBM BIOS beep codes (22)IV. ⒌ Corrective Action (22)⑴ Omnipotent password (22)⑵ Software (24)⑶hardware jumper discharge to CMOS BIOS (25)⑷Get helps from your dealertent password (25)V. ⒍How to enter COMS SETUP (26)VI. ⒎Answers of frequently-asked questions (26)VII. ⒏How to enter COMS SETUP (28)⒈ SYNOPSISThe card is named POST (Power On Self Test ) card too, it could display the error code by the result of POST ,then you would soon determine cause of the error by error codes table. Especially when the PC can’t boot operating system, or it is a black screen, or the card and motherboard couldn’t issue an audible beep. It is a powerful diagnostic tool. Now just use it, you’ll get twice the result with half the effort.When the power is turned on, the BIOS first would have a strict test with system circuit、memory、keyboard、video、hard disc、floppy drive and so on. It analyzes the system configuration and initializes the base I/O setup. At last when all is normal, it boots the operating system .The obvious feature of testing crucial components is demarcate by curse’s appearing .At first, the BIOS tests the crucial components .If the testing is abnormal, the computer stopped compulsively; The curse cannot appear in the screen; There is no response to the screen. The BIOS tests common components afterwards .If the testing is abnormal, the computer continues to run and displays the information of error. When there is some trouble with the computer and the testing is abnormal, especially the testing crucial component, no displaying in the screen, the black screen, you can put the Post card in the expansive slot .You will know the cause of the trouble by the code that the card indicates and the error codes table of this manual.⒉Description of LED displaysLED Signal DescriptionIRDY Main equipmentsis readyThe LED sparkles when there is a IRDYsignal.BIOS Base input/outputsignalsAs long as the CPU is reading to BIOS whenthe board is on powered, the LED sparkles.FRAME Frame periods It is cycle frame signal of PCI slot. The LED should be on, As long as the Power is on after you plug the card in the PCI slot on the main board.The LED sparkles when the FRAME signal is coming.Or else there is noFRAME signal. Lights all the time.OSC OscillationsignalIt is oscillation signal of ISA slot. The LEDshould be on, As long as the Power is on after youplug the card in the ISA slot on the main board.Or else the crystal oscillation circuit is broken,and there is no OSC signal.CLK Bus clock As long as the main board is on power after you plug the card in either PCI slot or ISA slot, the LED is on. or else there is no bus clock signal.RESET ResettingsignalThe LED ought to have been on for half secondsince you press the power switch or the resetswitch. If it is on all the time, please checkwhether the resetting pin connects to theaccelerating switch or makes up a short circuit orthere is some trouble with the resetting circuit.12V Power The LED should be on, As long as the Power is on after you plug the card in the slot. Or else there is no voltage of 12V or there is short circuit.-12V Power The LED should be on, As long as the Power is on after you plug the card in the slot. Or else there is no voltage of-12V or there is short circuit.5V Power The LED should be on, As long as the Power is on after you plug the card in the slot. Or else there is no voltage of 5V or there is short circuit.-5V Power The LED should be on, As long as the Power is on after you plug the card in the ISA slot. Or else there is no voltage of-5V or there is short circuit. (There is own -5V of ISA slot.)3V3 Power There is the proper voltage of 3V3 of the PCI volt. The LED should be on, As long as the Power is on after you plug the card in the PCI slot, but sometimes the LED may be off by the reason that there is no voltage of 3V3 of a few PCI slot or there is open circuit.VIII.⒊ Error code table⑴OBLIGATORY CONTENTS①. The error codes table is in the order of the codes’ value from small to big. The sequence in which the code displays is decided by BIOS of the motherboard.②. The codes that haven’t been defined is not included in the table.③. For the different BIOS (such as AMI、Award、Phoenix ), the code ismeaning differently . So you must make sure that which kind of BIOS you are testing by viewing the users’ guide、 Seeing symbol on the BIOS IC of the motherboard or seeing the screen directly while the computer booting④. There is no more than some code displayed when you insert the cardinto the PCI slot on a few brands of motherboards, but when you plug it into the ISA slot, all the code can be displayed. At present, it has be discovered that all codes is displayed when you insert the card into the PCI slot of several brands of computers which not all codes is displayed when you plug the card in the ISA slot. So we suggest that you need plug the card from one slot to another slot when consulting the code is unsuccessful. In addition, the different slot on the certain motherboard in the different states. For example, all codes can be displayed from “00” to “FF”when you plug the card in the PCI slot that is near the CPU on the motherboard DELL810 while only a part of codes can be displayed from “00” to”38” when you plug the card in the other PCI slot on the motherboard DELL810.⑤. The time of PCI that the resetting signal needs is not always synchronized with the time of ISA .So sometimes the code begin to be displayed when the card in the ISA, but the resetting light of PCI has not been off while the card stops to display the original code.⑵ AMI BIOS00 Control to Int 19 boot loader01 Disable NMI02 Power-on delay03 Soft reset power-on05 Disable cache06 Uncompressed POST code08 CMOS checksum08 CMOS initialization0A CMOS initialization for date and time0B Initialization before keyboard batch0C Batch command to keyboard controller0D Verify batch command0E Initialize after KB controller batch0F Write KB command byte10 Pin 23/24 block/unblock command11 Check for <INS> key command12 DMA/PIC disable13 Chipset initialization14 8254 timer test19 Memory refresh test20 Base 64K memory test23 Set BIOS stack, setup before int. vector init24 Interrupt vector initialization25 Read input port of 9042 chip, clear password26 Initialize global data for turbo switch27 Initialize before setting video mode28 Set video mode2A Initialize BUS2B Setup before operational video check2C Control to optional video ROM2D Proc. after optional video ROM routine2E Display memory Read/Write test if no EGA/VGA 2F Display memory Read/Write test30 Retrace check31 Display alternate memory Read/Write check32 Alternate display retrace check34 Set display mode37 Display power-on message38 Initialize BUS types39 Display BUS initialization error messages3A Display the hit <DEL> message3B Virtual modem memory test40 Prepare descriptor tables42 Enter virtual mode for memory test43 Enable Interrupts for diagnostic mode44 Initialize data to check memory wrap at 0:045 Check memory wrap, find total memory amount46 Memory write test47 640K base memory write test48 Determine memory below 1MB49 Determine memory above 1MB4B Check for soft reset, clear memory below 1MB 4C Clear memory above 1MB4D Save memory size4E Display first 64K memory size4F Sequential and random memory test50 Displayed memory size51 Above 1MB memory test52 Save memory size information53 Enter real mode54 Disable gate A-20 line57 Adjust memory size58 Clear hit <DEL> message59 DMA/PIC test60 DMA #1 base register test62 DMA #2 base register test65 Program DMA unit 1 and 266 Initialize 8259 Interrupt controller67 Keyboard test7F Enable extended NMI sources80 Stuck key and batch test81 Keyboard controller test82 Write command byte, initialize circular buffer83 Lock key check84 Compare memory size with CMOS85 Password/soft error check86 Programming before check87 Execute CMOS setup88 Programming after setup89 Power-on display8B Shadow main and video BIOS8C Setup options after CMOS setup8D Initialize mouse8E Reset hard disk controller8F Floppy setup91 Hard disk setup94 Base/extended memory size95 Init. PCI/VLB BUS optional ROM's from C80096 Initialize before C800 optional ROM control97 Control to optional ROM98 Processing after optional ROM control99 Setup timer data area/printer base address 9A Set RS-232 base address9B Initialize before NPU test9C NPU initialization9D Initialization after NPU test9E Check extended KB, KB ID and num-lock 9F Issue keyboard ID commandA0 Reset keyboard ID flagA1 Cache memory testA2 Display and soft errorsA4 Program memory wait statesA5 Clear screen, enable parity NMIA7 Init. needed before control to E000 ROM A8 Control to E000 ROMA9 Init. needed after control to E000 ROM AA Display system configurationB0 Uncompressed SETUP code for hot-keyB1 Copy any code to specific areaC2 Disable NMI, power-on delayC5 Enable ROM, disable cacheC6 ROM BIOS checksumC7 CMOS shutdown register testC8 CMOS shutdownCA Initialize CMOS date and timeCB Initialization before keyboard batchCD BAT command to keyboard controllerCE Installation after keyboard controller batch CF Write keyboard command byteD1 Check for <INS> key commandD2 Disable DMA and Interrupt controllersD3 Chipset initialization/auto detect memoryD4 Uncompressed RUNTIME codeD5 RUNTIME code uncompressedDD Control to shadow RAM at F000:F000⑶ Award BIOS01 Reserved02 Reserved03 Initialize EISA registers (EISA BIOS only)04 Reserved05 Keyboard controller self-tested06 Reserved07 Verify CMOS Read/Write09 OEM specific initialization; Configure Cyrix CPU register0A Issue CPU ID instruction; Initialize the first 32 interrupt vectors, initialize Int.'s 33 to 120, power management initialization0B PnP initialization; verify the RTC time, detect bad battery, read the CMOS data into the BIOS stack area, assign I/O and memory for any PCI devices0C Initialization of BIOS data area0D Program some of chipset's value; Measure the CPU for display, initialize the video0E Initialize APIC (multiprocessor BIOS only); Show startup screen message0F DMA channel 0 tested10 DMA channel 1 tested11 DMA page registers tested12 Reserved13 Reserved14 Test 8254 0 counter 215 Test 8259 interrupt mask bit for channel 116 Test 8259 interrupt mask bit for channel 217 Reserved19 Test 8259 functionality1A Reserved1B Reserved1C Reserved1D Reserved1E If an EISA NVM1F-29 Reserved30 Get size of base and extended memory31 Test base and extended memory, Test base memory from 256K to 640K , test extended memory above 1MB32 Test all on-board super I/O ports33 Reserved3A Reserved3B Reserved3C Set flag to allow CMOS setup utility3D Install PS/2 mouse3E Try to turn on level 23F Reserved40 Reserved41 Initialize floppy drive controller42 Initialize hard drive controller43 Initialize serial & parallel ports (PnP BIOS only) 45 Initialize math coprocessor46-4D Reserved4E Show all error messages on screen4F Ask for password, if needed50 Write all CMOS values located in the BIOS stack back to CMOS51 Reserved52 Initialize all ISA ROM's; PCI initializations (PCI BIOS only), PnP initialization (PnP BIOS Only), setup shadow RAM, initialize power management53 If not PnP BIOS, initialize ports; Initialize time in BIOS data area54-5F Reserved60 Setup virus protection for the boot sector61 Try to turn on level 2 cache62 program numlock & typematic speed63 Boot system via Int 19hB0 Unexpected interrupt in protected modeB1 Unclaimed NMI occurredBE Program defaults into chipsetBF Program remaining chipset valuesC0 Init. all standard devices with defaultsC1 Auto detect on-board DRAM & cacheC3 Test first 26K DRAMC5 Copy ROM BIOS to E000-FFFFFF SystembootingIX.⑷ Award BIOS2 Verify real mode3 Disable non-maskable interrupt (NMI)4 Get CPU type6 Initialize system hardware7 Disable shadow and execute code from the ROM8 Initialize chipset with initial POST values9 Set IN POST flag0A Initialize CPU registers0B Enable CPU cache0C Initialize caches to initial POST values0E Initialize I/O component0F Initialize the local bus IDE10 initialize power management11 Load alternate registers with initial POST values12 Restore CPU control word during warm boot13 Initialize PCI bus mastering devices14 Initialize keyboard controller16 BIOS ROM checksum17 Initialize cache before memory autosize18 8254 programmable interrupt timer initialization1A 8237 DMA controller initialization1C Reset programmable interrupt controller20 Test DRAM refresh22 Test 8742 keyboard controller24 Set ES segment register to 4GB26 Enable gate A20 line28 Autosize DRAM29 Initialize POST memory manager2A Clear 512KB base RAM2C RAM failure on address line xxxx2E RAM failure on data bits xxxx of low byte of memory bus 2F Enable cache before system BIOS shadow30 RAM failure on data bits xxxx of high byte of memory bus32 Test CPU bus clock frequency33 Initialize Phoenix Dispatch Manager36 Warm start shut down38 Shadow system BIOS ROM3A Autosize cache3C Advanced configuration of chipset registers3D Load alternate registers with CMOS values41 Initialize extended memory for RomPilot42 Initialize interrupt vectors45 POST device initialization46 Check ROM copyright notice47 Initialize I20 support48 Check video configuration against CMOS49 Initialize PCI bus and devices4A Initialize all video adapters in system4B QuietBoot start (optional)4C Shadow video BIOS ROM4E Display BIOS copyright notice4F Initialize MultiBoot50 Display CPU type and speed51 Initialize EISA board52 Test keyboard54 Set key click if enabled55 Enable USB devices58 Test for unexpected interrupts59 Initialize POST display service5A Display prompt "Press F2 to enter SETUP"5B Disable CPU cache5C Test RAM between 512KB and 640KB60 Test extended memory62 Test extended memory address lines64 Jump to UserPatch166 Configure advanced cache registers67 Initialize Multi Processor APIC68 Enable external and CPU caches69 Setup system management mode (SMM) area 6A Display external L2 cache size6B Load custom defaults (optional)6C Display shadow area message6E Display possible high address for UMB recovery70 Display error messages72 Check for configuration errors76 Check for keyboard errors7C Set up hardware interrupt vectors7D Initialize Intelligent System Monitoring7E Initialize coprocessor if present80 Disable onboard super I/O ports and IRQ's81 Late POST device initialization82 Detect and install external RS232 ports83 Configure non-MCD IDE controllers84 Detect and install external parallel ports85 Initialize PC compatible PnP ISA devices86 Reinitialize onboard I/O ports87 Configure motherboard configurable devices (optional)88 Initialize BIOS data area89 Enable non-maskable interrupts (NMI's)8A Initialize extended BIOS data area8B Test and initialize PS/2 mouse8C Initialize floppy controller8F Determine number of ATA drives (optional)90 Initialize hard disk controllers91 Initialize local bus hard disk controllers92 Jump to UserPatch293 Build MPTABLE for multi processor boards95 Install CD ROM for boot96 Clear huge ES segment register97 Fixup multi processor table98 Search for option ROM's99 Check for SMART drive (optional)9A Shadow option ROM's9C Set up power management9D Initialize security engine (optional)9E Enable hardware interrupts9F Determine number of ATA and SCSI drivesA0 Set time of dayA2 Check key lockA4 Initialize typematic rateA8 Erase F2 promptAA Scan for F2 key strokeAC Enter setupAE Clear boot flagB0 Check for errorsB1 Inform RomPilot about the end of POSTB2 POST done - prepare to boot operating system B4 One short beepB5 Terminate QuietBoot (optional)B6 Check passwordB7 Initialize ACPI BIOSB9 Prepare bootBA Initialize DMI parametersBB Initialize PnP option ROM'sBC Clear parity checkersBD Display multiboot menuBE Clear screenBF Check virus and backup remindersC0 Try to boot with interrupt 19C1 Initialize POST Error Manager (PEM)C2 Initialize error loggingC3 Initialize error display functionC4 Initialize system error handlerC5 PnP dual CMOS (optional)C6 Initialize notebook docking (optional)C7 Initialize notebook docking lateC8 Force check (optional)C9 Extended checksum (optional)CA Redirect Int 15h to enable remote keyboardCB Redirect Int 13 to Memory Technologies Devices such as ROM, RAM, PCMCIA, and serial diskCC Redirect Int 10h to enable remote serial videoCD Re-map I/O and memory for PCMCIACE Initialize digitizer and dispaly messageD2 Unknown interruptThe following are for boot block in Flash ROM E0 Initialize the chipsetE1 Initialize the bridgeE2 Initialize the CPUE3 Initialize the system timerE4 Initialize system I/OE5 Check force recovery bootE6 Checksum BIOS ROME7 Go to BIOSE8 Set Huge SegmentE9 Initialize Multi ProcessorEA Initialize OEM special codeEB initialize PIC and DMAEC Initialize Memory typeED Initialize Memory sizeEE Shadow Boot BlockEF System memory testF0 Initialize interrupt vectorsF1 Initialize Run Time ClockF2 Initialize videoF3 Initialize System Management MenagerF4 Output one beepF5 Clear Huge SegementF6 Boot to mini DOSF7 Boot to Full DOS⑸ beep codes①AMI BIOS beep codes (Non-fatal error)Beeps ErrorMessage Description1 short DRAMrefresh failureThe programmable interrupt timer orprogrammable interrupt controller hasprobably failed2 short Memory parity error A memory parity error has occurred inthe first 64K of RAM. The RAM IC isprobably bad3 short Base 64K memoryfailureA memory failure has occurred in thefirst 64K of RAM. The RAM IC isprobably bad4 short System timer failure The system clock/timer IC has failed orthere is a memory error in the first bankof memory5 short Processor error The system CPU has failed6 short Gate A20 failure The keyboard controller IC has failed,which is not allowing Gate A20 toswitch the processor to protected mode.Replace the keyboard controller7 short Virtual modeprocessor exceptionThe CPU has generated an exceptionerror because of a fault in the CPU orerror motherboardcircuitry8 short Display memoryread/write errorThe system video adapter is missing ordefective9 short ROM checksum error The contents of the system BIOS ROMdoes not match the expected checksumvalue. The BIOS ROM is probablydefective and should be replaced10 short CMOS shutdownregister read/writeerrorThe shutdown for the CMOS has failed11 short Cache error The L2 cache is faulty1 long,2 short Failure in videosystemAn error was encountered in the videoBIOS ROM, or a horizontal retracefailure has been encountered1 long, 3 short Memory test failure A fault has been detected in memoryabove 64KB1 long, 8 short Display test failure The video adapter is either missing ordefective2 short POST Failure One of the hardware testa have failed1 long POST has passed all tests②Award BIOS beep codesBeeps ErrorMessage Description1long, 2 short Video adapter error Either video adapter is bad or is notseated properly. Also, check to ensurethe monitor cable is connectedproperly.Repeating (endless loop) Memory error Check for improperly seated ormissing memory.1long, 3short No video card or bad video RAMReseat or replace the video card.High frequency beeeps while runningOverheated CPU Check the CPU fan for proper operation. Check the case for proper air flow.Repeating High/Low CPU Either the CPU is not seated properly or the CPU is damaged. May also bedue to excess heat. Check the CPU fanor BIOS settings for proper fan speed.③ Phoenix BIOS beep codesBeeps Error Message Description2001-1-2 CPU test failure The CPU is faulty. Replace the CPULow 1-1-2 System board select failure The motherboard is having an undetermined fault. Replace the motherboard2001-1-3 CMOS read/write error The real time clock/CMOS is faulty.Replace the CMOS if possibleLow 1-1-3 Extended CMOS RAM failure The extended portion of the CMOS RAM has failed. Replace the CMOS if possible2001-1-4 BIOS ROM checksum error The BIOS ROM has failed. Replace the BIOS or upgrade if possible2001-2-1 PIT failure The programmable interrupt timer has failed. Replace if possible2001-2-2 DMA failure The DMA controller has failed. Replace the IC if possible2001-2-3 DMA read/write failure The DMA controller has failed. Replace the IC if possible2001-3-1 RAM refresh failureThe RAM refresh controller has failed 2001-3-2 64KB RAM The test of the first 64KB RAM has failedfailure tostart2001-3-3 First 64KB RAMfailureThe first RAM IC has failed. Replace theIC if possible2001-3-4 First 64KB logicfailureThe first RAM control logic has failed2001-4-1 Address linefailureThe address line to the first 64KB RAM hasfailed2001-4-2 Parity RAMfailureThe first RAM IC has failed. Replace ifpossible2001-4-3 EISA fail-safetimer testReplace the motherboard2001-4-4 EISA NMI port462 testReplace the motherboard2002-1-1 64KB RAMfailureBit 0; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-1-2 64KB RAMfailureBit 1; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-1-3 64KB RAMfailureBit 2; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-1-4 64KB RAMfailureBit 3; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-2-1 64KB RAMfailureBit 4; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-2-2 64KB RAMfailureBit 5; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-2-3 64KB RAMfailureBit 6; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-2-4 64KB RAMfailureBit 7; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-3-1 64KB RAM Bit 8; This data bit on the first RAM IC hasfailure failed. Replace the IC if possible2002-3-2 64KB RAMfailureBit 9; This data bit on the first RAM IC hasfailed. Replace the IC if possible2002-3-3 64KB RAMfailureBit 10; This data bit on the first RAM IChas failed. Replace the IC if possible2002-3-4 64KB RAMfailureBit 11; This data bit on the first RAM IChas failed. Replace the IC if possible2002-4-1 64KB RAMfailureBit 12; This data bit on the first RAM IChas failed. Replace the IC if possible2002-4-2 64KB RAMfailureBit 13; This data bit on the first RAM IChas failed. Replace the IC if possible2002-4-3 64KB RAMfailureBit 14; This data bit on the first RAM IChas failed. Replace the IC if possible2002-4-4 64KB RAMfailureBit 15; This data bit on the first RAM IChas failed. Replace the IC if possible2003-1-1 Slave DMAregister failureThe DMA controller has failed. Replacethe controller if possible2003-1-2 Master DMAregister failureThe DMA controller had failed. Replacethe controller if possible2003-1-3 Master interruptmask registerfailureThe interrupt controller IC has failed2003-1-4 Slave interruptmask registerfailureThe interrupt controller IC has failed2003-2-2 Interrupt vectorerrorThe BIOS was unable to load the interruptvectors into memory. Replace themotherboard2003-2-3 Reserved2003-2-4 Keyboardcontroller failureThe keyboard controller hasfailed. Replace the IC if possible2003-3-1 CMOS RAMpower badReplace the CMOS battery or CMOS RAMif possible2003-3-2 CMOSconfigurationerrorThe CMOS configuration hasfailed. Restore the configuration orreplace the battery if possible2003-3-3 Reserved2003-3-4 Video memoryfailureThere is a problem with the videomemory. Replace the video adapter ifpossible2003-4-1 VideoinitializationfailureThere is a problem with the videoadapter. Reseat the adapter or replace theadapter if possible2004-2-1 Timer failure The system's timer IC has failed. Replacethe IC if possible2004-2-2 Shutdown failure The CMOS has failed. Replace the CMOSIC if possible2004-2-3 GateA20failureThe keyboard controller hasfailed. Replace the IC if possible2004-2-4 Unexpectedinterrupt inprotected modeThis is a CPU problem. Replace the CPUand retest2004-3-1 RAM test failure System RAM addressing circuitry isfaulty. Replace the motherboard2004-3-3 Interval timerchannel 2 failureThe system timer IC has failed. Replacethe IC if possible2004-3-4 Time of dayclock failureThe real time clock/CMOS hasfailed. Replace the CMOS if possible2004-4-1 Serial port failure A error has occurred in the serial portcircuitry2004-4-2 Parallel portfailureA error has occurred in the parallel portcircuitry2004-4-3 Math coprocessorfailureThe math coprocessor has failed. Ifpossible, replace the MPU④IBM BIOS beep codesBeeps ErrorMessage Description1 short Normal POST System is booting properly2 short Initialization error Error code is displayed1 long, 1 short System board error1 long,2 short Video adapter error1 long, 3 short EGA/VGA adapter error3 long 3270 keyboard adapter errorContinuous Power supply error Replace the power supply999s Power supply error Replace the power supplyNo beep Power supply Replace the power supply⒌ Corrective Action⑴．If I forget the password, what can I do?If you forget your password, don’t worry! The following will help you:⑴ Omnipotent passwordFor the BIOS from different manufacturer, their password is different too. Both omnipotent password and password that users set are able to unlock the computer. Try the abbreviation of manufacturer or the character string which formed by the first letter of each word. May be it。

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯,正常工作时应不停闪动CLK灯：为时钟灯.正常为常亮.OSC灯：为基准时钟灯,正常为常亮.RESET灯仅为复位灯,正常为开机瞬间闪一下,然后熄灭.RUN灯：为运行灯,工作时就不停闪动.+12V,-12V,+5V,+灯正常为常亮1．检测卡跑00,CO,CF,FF或D1原因：CPU插槽脏.针脚坏,接触不好.CPU,内存超频了.CPU供电不良.某芯片发热,硬件某部分资源不正常,在CMOS里把其关闭或更换该集成资源的芯片2. C1,C2,C6,C7或E1：内存接触不良,用镊子划.测内存工作电压SDRAM ,DDR 和.测时钟CPU旁排阻是否有损坏.测CPU地址线和数据线.北桥坏~05循环跳变：BIOS损坏I/O坏或者南桥坏.,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff",则主板ok.②如果将cmos中设置无错误,则不严重的故障不会影响bios自检的继续,而最终出现"00"或"ff".③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来.错误代码：00FF代码含义：主板没有正常自检解决方法：这种故障较麻烦,原因可能是主板或CPU没有正常工作.一般遇到这种情况,可首先将电脑上除CPU外的所有部件全部取下,并检查主板电压、倍频和外频设置是否正确,然后再对CMOS进行放电处理,再开机检测故障是否排除.如故障依旧,还可将CPU从主板上的插座上取下,仔细清理插座及其周围的灰尘,然后再将CPU安装好,并加以一定的压力,保证CPU与插座接触紧密,再将散热片安装妥当,然后开机测试.如果故障依旧,则建议更换CPU测试.另外,主板BIOS损坏也可造成这种现象,必要时可刷新主板BIOS后再试.错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试,这时应检查CPU相关设备.如对CPU进行过超频,请将CPU的频率还原至默认频率,并检查CPU电压、外频和倍频是否设置正确.如一切正常故障依旧,则可更换CPU再试.错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象,它一般表示系统中的内存存在故障.要解决这类故障,可首先对内存实行除尘、清洁等工作再进行测试.如问题依旧,可尝试用柔软的橡皮擦清洁金手指部分,直到金手指重新出现金属光泽为止,然后清理掉内存槽里的杂物,并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象.开机测试后如故障依旧,可更换内存再试.如有多条内存,可使用替换法查找故障所在.错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象,它一般表示显卡检测未通过.这时应检查显卡与主板的连接是否正常,如发现显卡松动等现象,应及时将其重新插入插槽中.如显卡与主板的接触没有问题,则可取下显卡清理其上的灰尘,并清洁显卡的金手指部份,再插到主板上测试.如故障依旧,则可更换显卡测试.一般系统启动过0D后,就已将显示信号传输至显示器,此时显示器的指示灯变绿,然后DEBUG卡继续跳至31,显示器开始显示自检信息,这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分,可先更换CMOS电池,再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分,然后看开机检查问题是否解决.错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A代码含义：测试显卡解决方法：该故障在AMI BIOS中较常见,可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作,必要时可更换显卡检查故障是否解决.错误代码：1A、1B、20、21、22代码含义：存储器测试解决方法：同Award BIOS篇内存故障的解决方法.注意事项：如在BIOS设置中设置为不提示出错,则当遇到非致命性故障时,诊断卡不会停下来显示故障代码,解决方法是在BIOS设置中设置为提示所有错误之后再开机,然后再根据DEBUG代码如果诊断卡的代码跑00或FF停止,说明CPU还没有开始工作,一般是CPU或主板的问题；代码从00 FF跑到C1或D3BIOS不同跑的代码不一定相同说明CPU是好的,问题出在内存部分没有工作,一般是内存的金手指或插槽脏了,或者主板给内存提供的工作条件不足,也就是说可能是主板坏了；代码从00 FF跑到26,一般来说如果显卡和主板没有问题的话,显示器就应该点亮了；如果代码从00 FF跑到41,主机不亮,有很大的可能是BIOS坏了,要重新刷写或更换BIOS.诊断卡从00 FF代码经过CI C3 05 07 13 26 0B41 43等等代码后再次跑回00或FF,说明主板的启动过程完毕,开始按照CMOS的设置进行引导开机直接显示FF或00,确实是CPU没有工作,但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏,缺少供给CPU的某组电压,也会出现FF或00,可以换一个好的电源试一下,如果正常了说明原来的电源损坏,可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较,肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩,会出现脱焊焊点开裂,也会出现FF或00,尤其是是用老式直立式转接卡的CPU,转接卡的CPU座焊点开裂情况比较多,一般肉眼不容易看出来,要用放大镜.修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂,爆裂的电容上下都会鼓起,用肉眼很容易发现,可以用相同规格的电容换上,故障就会排除；四. CPU附近的功率三极管烧毁,可以用万用表测量这些三极管,一般都表现为击穿电阻值接近为零,找相同或可以代用的三极管更换即可,搞修理多的朋友一般会从报废主板上拆.附：电脑主板故障诊断卡代码代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入. .01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的. 处理器寄存器的测试即将开始,不可屏蔽中断即将停用. CPU寄存器测试正在进行或者失败.02 确定诊断的类型正常或者制造.如果键盘缓冲器含有数据就会失效.停用不可屏蔽中断；通过延迟开始. CMOS写入／读出正在进行或者失灵.03 清除8042键盘控制器,发出TESTKBRD命令AAH 通电延迟已完成. ROM BIOS检查部件正在进行或失灵.04 使8042键盘控制器复位,核实TESTKBRD. 键盘控制器软复位／通电测试. 可编程间隔计时器的测试正在进行或失灵.05 如果不断重复制造测试1至5,可获得8042控制状态. 已确定软复位／通电；即将启动ROM. DMA初如准备正在进行或者失灵.06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节. 已启动ROM计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除. DMA初始页面寄存器读／写测试正在进行或失灵.07 处理器测试2,核实CPU寄存器的工作. ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT基本保证测试命令. .08 使CMOS计时器作初始准备,正常的更新计时器的循环. 已向键盘发出BAT命令,即将写入BAT命令. RAM更新检验正在进行或等待.09 EPROM检查总和且必须等于零才通过. 核实键盘的基本保证测试,接着核实键盘命令字节. 第一个64K RAM测试正在进行.0A 使视频接口作初始准备. 发出键盘命令字节代码,即将写入命令字节数据. 第一个64K RAM芯片或数据线失灵,移位.0B 测试8254通道0. 写入键盘控制器命令字节,即将发出引脚23和24的封锁／解锁命令. 第一个64K RAM奇／偶逻辑失灵.0C 测试8254通道1. 键盘控制器引脚23、24已封锁／解锁；已发出NOP 命令. 第一个64K RAN的地址线故障.0D 1、检查CPU速度是否与系统时钟相匹配.2、检查控制芯片已编程值是否符合初设置.3、视频通道测试,如果失败,则鸣喇叭. 已处理NOP命令；接着测试CMOS停开寄存器. 第一个64K RAM的奇偶性失灵0E 测试CMOS停机字节. CMOS停开寄存器读／写测试；将计算CMOS检查总和. 初始化输入／输出端口地址.0F 测试扩展的CMOS. 已计算CMOS检查总和写入诊断字节；CMOS开始初始准备. .10 测试DMA通道0. CMOS已作初始准备,CMOS状态寄存器即将为日期和时间作初始准备. 第一个64K RAM第0位故障.11 测试DMA通道1. CMOS状态寄存器已作初始准备,即将停用DMA和中断控制器. 第一个64DK RAM第1位故障.12 测试DMA页面寄存器. 停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备. 第一个64DK RAM第2位故障.13 测试8741键盘控制器接口. 视频显示器已停用,端口B已作初始准备；即将开始电路片初始化／存储器自动检测. 第一个64DK RAM第3位故障.14 测试存储器更新触发电路. 电路片初始化／存储器处自动检测结束；8254计时器测试即将开始. 第一个64DK RAM第4位故障.15 测试开头64K的系统存储器. 第2通道计时器测试了一半；8254第2通道计时器即将完成测试. 第一个64DK RAM第5位故障.16 建立8259所用的中断矢量表. 第2通道计时器测试结束；8254第1通道计时器即将完成测试. 第一个64DK RAM第6位故障.17 调准视频输入／输出工作,若装有视频BIOS则启用. 第1通道计时器测试结束；8254第0通道计时器即将完成测试. 第一个64DK RAM第7位故障.18 测试视频存储器,如果安装选用的视频BIOS通过,由可绕过. 第0通道计时器测试结束；即将开始更新存储器. 第一个64DK RAM第8位故障.19 测试第1通道的中断控制器8259屏蔽位. 已开始更新存储器,接着将完成存储器的更新. 第一个64DK RAM第9位故障.1A 测试第2通道的中断控制器8259屏蔽位. 正在触发存储器更新线路,即将检查15微秒通／断时间. 第一个64DK RAM第10位故障.1B 测试CMOS电池电平. 完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试. 第一个64DK RAM第11位故障.1C 测试CMOS检查总和. . 第一个64DK RAM第12位故障.1D 调定CMOS配置. . 第一个64DK RAM第13位故障.1E 测定系统存储器的大小,并且把它和CMOS值比较. . 第一个64DK RAM 第14位故障.1F 测试64K存储器至最高640K. . 第一个64DK RAM第15位故障.20 测量固定的8259中断位. 开始基本的64K存储器测试；即将测试地址线. 从属DMA寄存器测试正在进行或失灵.21 维持不可屏蔽中断NMI位奇偶性或输入／输出通道的检查. 通过地址线测试；即将触发奇偶性. 主DMA寄存器测试正在进行或失灵.22 测试8259的中断功能. 结束触发奇偶性；将开始串行数据读／写测试. 主中断屏蔽寄存器测试正在进行或失灵.23 测试保护方式8086虚拟方式和8086页面方式. 基本的64K串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节. 从属中断屏蔽存器测试正在进行或失灵.24 测定1MB以上的扩展存储器. 矢量初始化之前的任何调节完成,即将开始中断矢量的初始准备. 设置ES段地址寄存器注册表到内存高端.25 测试除头一个64K之后的所有存储器. 完成中断矢量初始准备；将为旋转式断续开始读出8042的输入／输出端口. 装入中断矢量正在进行或失灵.26 测试保护方式的例外情况. 读出8042的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备. 开启A20地址线；使之参入寻址.27 确定超高速缓冲存储器的控制或屏蔽RAM. 全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备. 键盘控制器测试正在进行或失灵.28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器. 完成中断矢量之后的初始准备；即将调定单色方式. CMOS电源故障／检查总和计算正在进行.29 . 已调定单色方式,即将调定彩色方式. CMOS配置有效性的检查正在进行.2A 使键盘控制器作初始准备. 已调定彩色方式,即将进行ROM测试前的触发奇偶性. 置空64K基本内存.2B 使磁碟驱动器和控制器作初始准备. 触发奇偶性结束；即将控制任选的视频ROM检查前所需的任何调节. 屏幕存储器测试正在进行或失灵. 2C 检查串行端口,并使之作初始准备. 完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制. 屏幕初始准备正在进行或失灵.2D 检测并行端口,并使之作初始准备. 已完成任选的视频ROM控制,即将进行视频ROM回复控制之后任何其他处理的控制. 屏幕回扫测试正在进行或失灵.2E 使硬磁盘驱动器和控制器作初始准备. 从视频ROM控制之后的处理复原；如果没有发现EGA／VGA就要进行显示器存储器读／写测试. 检测视频ROM正在进行.2F 检测数学协处理器,并使之作初始准备. 没发现EGA／VGA；即将开始显示器存储器读／写测试. .30 建立基本内存和扩展内存. 通过显示器存储器读／写测试；即将进行扫描检查. 认为屏幕是可以工作的.31 检测从C800：0至EFFF：0的选用ROM,并使之作初始准备. 显示器存储器读／写测试或扫描检查失败,即将进行另一种显示器存储器读／写测试. 单色监视器是可以工作的.32 对主板上COM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值. 通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查. 彩色监视器40列是可以工作的.33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型. 彩色监视器80列是可以工作的.34 . 已检验显示器适配器；接着将调定显示方式. 计时器滴答声中断测试正在进行或失灵.35 . 完成调定显示方式；即将检查BIOS ROM的数据区. 停机测试正在进行或失灵.36 . 已检查BIOS ROM数据区；即将调定通电信息的游标. 门电路中A－20失灵.37 . 识别通电信息的游标调定已完成；即将显示通电信息. 保护方式中的意外中断.38 . 完成显示通电信息；即将读出新的游标位置. RAM测试正在进行或者地址故障＞FFFFH.39 . 已读出保存游标位置,即将显示引用信息串. .3A . 引用信息串显示结束；即将显示发现ESC信息. 间隔计时器通道2测试或失灵.3B 用OPTI电路片只是486使辅助超高速缓冲存储器作初始准备. 已显示发现＜ESC＞信息；虚拟方式,存储器测试即将开始. 按日计算的日历时钟测试正在进行或失灵.3C 建立允许进入CMOS设置的标志. . 串行端口测试正在进行或失灵. 3D 初始化键盘／PS2鼠标／PNP设备及总内存节点. . 并行端口测试正在进行或失灵.3E 尝试打开L2高速缓存. . 数学协处理器测试正在进行或失灵.40 . 已开始准备虚拟方式的测试；即将从视频存储器来检验. 调整CPU 速度,使之与外围时钟精确匹配.41 中断已打开,将初始化数据以便于0：0检测内存变换中断控制器或内存不良从视频存储器检验之后复原；即将准备描述符表. 系统插件板选择失灵.42 显示窗口进入SETUP. 描述符表已准备好；即将进行虚拟方式作存储器测试. 扩展CMOS RAM故障.43 若是即插即用BIOS,则串口、并口初始化. 进入虚拟方式；即将为诊断方式实现中断. .44 . 已实现中断如已接通诊断开关；即将使数据作初始准备以检查存储器在0：0返转. BIOS中断进行初始化.45 初始化数学协处理器. 数据已作初始准备；即将检查存储器在0：0返转以及找出系统存储器的规模. .46 . 测试存储器已返回；存储器大小计算完毕,即将写入页面来测试存储器. 检查只读存储器ROM版本.47 . 即将在扩展的存储器试写页面；即将基本640K存储器写入页面. .48 . 已将基本存储器写入页面；即将确定1MB以上的存储器. 视频检查,CMOS重新配置.49 . 找出1BM以下的存储器并检验；即将确定1MB以上的存储器. .4A . 找出1MB以上的存储器并检验；即将检查BIOS ROM数据区. 进行视频的初始化.4B . BIOS ROM数据区的检验结束,即将检查＜ESC＞和为软复位清除1MB 以上的存储器. .4C . 清除1MB以上的存储器软复位即将清除1MB以上的存储器. 屏蔽视频BIOS ROM..4D 已清除1MB以上的存储器软复位；将保存存储器的大小. .4E 若检测到有错误；在显示器上显示错误信息,并等待客户按＜F1＞键继续. 开始存储器的测试：无软复位；即将显示第一个64K存储器的测试. 显示版权信息.4F 读写软、硬盘数据,进行DOS引导. 开始显示存储器的大小,正在测试存储器将使之更新；将进行串行和随机的存储器测试. .50 将当前BIOS监时区内的CMOS值存到CMOS中. 完成1MB以下的存储器测试；即将高速存储器的大小以便再定位和掩蔽. 将CPU类型和速度送到屏幕.51 . 测试1MB以上的存储器. .52 所有ISA只读存储器ROM进行初始化,最终给PCI分配IRQ号等初始化工作. 已完成1MB以上的存储器测试；即将准备回到实址方式. 进入键盘检测.53 如果不是即插即用BIOS,则初始化串口、并口和设置时种值. 保存CPU 寄存器和存储器的大小,将进入实址方式. .54 . 成功地开启实址方式；即将复原准备停机时保存的寄存器. 扫描“打击键”55 . 寄存器已复原,将停用门电路A－20的地址线. .56 . 成功地停用A－20的地址线；即将检查BIOS ROM数据区. 键盘测试结束.57 . BIOS ROM数据区检查了一半；继续进行. .58 . BIOS ROM的数据区检查结束；将清除发现＜ESC＞信息. 非设置中断测试.59 . 已清除＜ESC＞信息；信息已显示；即将开始DMA和中断控制器的测试. .5A . . 显示按“F2”键进行设置.5B . . 测试基本内存地址.5C . . 测试640K基本内存.60 设置硬盘引导扇区病毒保护功能. 通过DMA页面寄存器的测试；即将检验视频存储器. 测试扩展内存.61 显示系统配置表. 视频存储器检验结束；即将进行DMA1基本寄存器的测试. .62 开始用中断19H进行系统引导. 通过DMA1基本寄存器的测试；即将进行DMA2寄存器的测试. 测试扩展内存地址线.63 . 通过DMA2基本寄存器的测试；即将检查BIOS ROM数据区. .64 . BIOS ROM数据区检查了一半,继续进行. .65 . BIOS ROM数据区检查结束；将把DMA装置1和2编程. .66 . DMA装置1和2编程结束；即将使用59号中断控制器作初始准备. Cache注册表进行优化配置.67 . 8259初始准备已结束；即将开始键盘测试. .68 . . 使外部Cache和CPU内部Cache都工作.6A . . 测试并显示外部Cache值.6C . . 显示被屏蔽内容.6E . . 显示附属配置信息.70 . . 检测到的错误代码送到屏幕显示.72 . . 检测配置有否错误.74 . . 测试实时时钟.76 . . 扫查键盘错误.7A . . 锁键盘.7C . . 设置硬件中断矢量.7E . . 测试有否安装数学处理器.80 . 键盘测试开始,正在清除和检查有没有键卡住,即将使键盘复原. 关闭可编程输入／输出设备.81 . 找出键盘复原的错误卡住的键；即将发出键盘控制端口的测试命令. .82 . 键盘控制器接口测试结束,即将写入命令字节和使循环缓冲器作初始准备. 检测和安装固定RS232接口串口.83 . 已写入命令字节,已完成全局数据的初始准备；即将检查有没有键锁住. .84 . 已检查有没有锁住的键,即将检查存储器是否与CMOS失配. 检测和安装固定并行口.85 . 已检查存储器的大小；即将显示软错误和口令或旁通安排. .86 . 已检查口令；即将进行旁通安排前的编程. 重新打开可编程I／O设备和检测固定I／O是否有冲突.87 . 完成安排前的编程；将进行CMOS安排的编程. .88 . 从CMOS安排程序复原清除屏幕；即将进行后面的编程. 初始化BIOS 数据区.89 . 完成安排后的编程；即将显示通电屏幕信息. .8A . 显示头一个屏幕信息. 进行扩展BIOS数据区初始化.8B . 显示了信息：即将屏蔽主要和视频BIOS. .8C . 成功地屏蔽主要和视频BIOS,将开始CMOS后的安排任选项的编程.进行软驱控制器初始化.8D . 已经安排任选项编程,接着检查滑了鼠和进行初始准备. .8E . 检测了滑鼠以及完成初始准备；即将把硬、软磁盘复位. .8F . 软磁盘已检查,该磁碟将作初始准备,随后配备软磁碟. .90 . 软磁碟配置结束；将测试硬磁碟的存在. 硬盘控制器进行初始化.91 . 硬磁碟存在测试结束；随后配置硬磁碟. 局部总线硬盘控制器初始化.92 . 硬磁碟配置完成；即将检查BIOS ROM的数据区. 跳转到用户路径2.93 . BIOS ROM的数据区已检查一半；继续进行. .94 . BIOS ROM的数据区检查完毕,即调定基本和扩展存储器的大小. 关闭A－20地址线.95 . 因应滑鼠和硬磁碟47型支持而调节好存储器的大小；即将检验显示存储器. .96 . 检验显示存储器后复原；即将进行C800：0任选ROM控制之前的初始准备. “ES段”注册表清除.97 . C800：0任选ROM控制之前的任何初始准备结束,接着进行任选ROM的检查及控制. .98 . 任选ROM的控制完成；即将进行任选ROM回复控制之后所需的任何处理. 查找ROM选择.99 . 任选ROM测试之后所需的任何初始准备结束；即将建立计时器的数据区或打印机基本地址. .9A . 调定计时器和打印机基本地址后的返回操作；即调定RS－232基本地址. 屏蔽ROM选择.9B . 在RS－232基本地址之后返回；即将进行协处理器测试之初始准备. . 9C . 协处理器测试之前所需初始准备结束；接着使协处理器作初始准备. 建立电源节能管理.9D . 协处理器作好初始准备,即将进行协处理器测试之后的任何初始准备. .9E . 完成协处理器之后的初始准备,将检查扩展键盘,键盘识别符,以及数字锁定. 开放硬件中断.9F . 已检查扩展键盘,调定识别标志,数字锁接通或断开,将发出键盘识别命令. . A0 . 发出键盘识别命令；即将使键盘识别标志复原. 设置时间和日期. A1 . 键盘识别标志复原；接着进行高速缓冲存储器的测试. . A2 . 高速缓冲存储器测试结束；即将显示任何软错误. 检查键盘锁. A3 . 软错误显示完毕；即将调定键盘打击的速率. . A4 . 调好键盘的打击速率,即将制订存储器的等待状态. 键盘重复输入速率的初始化. A5 . 存储器等候状态制定完毕；接着将清除屏幕. . A6 . 屏幕已清除；即将启动奇偶性和不可屏蔽中断. . A7 . 已启用不可屏蔽中断和奇偶性；即将进行控制任选的ROM在E000：0之所需的任何初始准备. . A8 . 控制ROM在E000：0之前的初始准备结束,接着将控制E000：0之后所需的任何初始准备. 清除“F2”键提示. A9 . 从控制E000：0 ROM返回,即将进行控制E000：0任选ROM之后所需的任何初始准备. . AA . 在E000：0控制任选ROM之后的初始准备结束；即将显示系统的配置. 扫描“F2”键打击. AC . . 进入设置.AD . 主板寻址电路开路 AE . . 清除通电自检标志. B0 . . 检查非关键性错误. B2 . . 通电自检完成准备进入操作系统引导. B4 . . 蜂鸣器响一声. B6 . . 检测密码设置可选. B8 . . 清除全部描述表. BC . . 清除校验检查值. BE 程序缺省值进入控制芯片,符合可调制二进制缺省值。

海康威视HC、HCS、HC+、HF、MD系列板卡用户使用手册（Ver1.0）非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于DS-4000HC、DS-4000HC+、DS-4000HF、DS-4000MD系列压缩、解压缩板卡。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。

目录第一章产品简介 (3)1．1概述 (3)1．2产品性能 (3)第二章产品安装 (4)2．1 注意事项 (4)2．2 驱动程序安装、删除、更新 (5)2．2．1 没有安装过海康威视HC系列板卡驱动的计算机 (5)2．2．2 已经安装过海康威视HC系列板卡驱动的计算机 (8)2．2．3 成功安装驱动 (8)2．2．4驱动程序更新与删除 (10)2．3 SDK及DEMO软件安装 (11)2．4 媒体播放器插件 (11)第三章技术参数 (15)3．1产品技术参数 (15)3．2所有类型编码卡编码参数介绍 (15)第四章产品应用与开发支持 (17)第五章常见问题解答 (18)第一章产品简介1．1概述1、DS-4000HC、DS-4000HC+、DS-4000HF系列压缩板卡是海康威视第三代视音频压缩卡，采用H.264视频压缩标准，使用高性能的DSP处理器实现音视频压缩编码。

此系列产品包括DS-4004HC、DS-4008HC、DS-4016HCS、DS-4004HC+、DS-4008HC+、DS-4004HF DS-4008HF等型号。

2、DS-4000MD系列解压缩板卡是海康威视第三代视音频解压缩板卡，采用高性能的DSP处理器，实现解压缩海康威视所有压缩系列产品的码流同时实现视音频输出及视频矩阵功能。

此系列产品包括DS-4002MD、DS-4004MD等型号。

电脑故障传统诊断、奇冠诊断与稳定性测试卡使用说明书V1.1（适用于台式机和笔记本电脑）全球唯一，用卡必读中国发明专利号：03126857.9专利证书号：208776侵权必究中国·广东·奇冠电子有限公司研制前言非常感谢您选择奇冠公司的传奇稳（传统诊断——BIOS POST代码、奇冠诊断、奇冠稳定性测试，简称“传奇稳”）系列产品，如果您有什么疑问，请登陆我司网站 查询详情解答；您还可以将具体问题发E-mail 到p678@，我们会及时回复您。

感谢您的信赖和支持！本卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。

内部资源更丰富，抗干扰性能更优越，自身故障率极低。

无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。

本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、二合一卡系列及传奇稳系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。

我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。

如果您要了解最新产品资讯，请访问我公司网站。

本说明书不断改进，欢迎用户向我司多提意见和建议。

免责声明：对使用本卡给用户造成的损失，本公司恕不承担。

欢迎访问广州奇冠电子公司网目录一、用户必读 (1)（一）传统诊断部分 (1)（二）奇冠诊断部分 (1)（三）稳定性测试部分 (1)二、传奇稳卡功能特点 (2)（一）传统故障诊断功能特点 (2)（二）奇冠诊断功能特点 (2)（三）稳定性测试功能特点 (2)三、传奇稳卡部件介绍 (3)四、传奇稳卡指示灯介绍 (4)（一）传奇稳卡指示灯含义 (4)1.为什么CLK、FRAME、IRDY指示灯要改进，改进后有何好处？ (4)（二）代码性质与稳定性测试结果结合分析及处理方法说明表 (5)（三）稳定性测试状态说明 (6)（四）根据指示灯显示状态找出故障部位及其解决方法 (6)五、奇冠代码含义说明 (7)六、传统诊断功能的POST代码含义 (30)1．AMI BIOS (30)2．Award BIOS (37)3．Phoenix BIOS (40)七、声音代码含义表 (44)1．AMI BIOS自检鸣响含义 (44)2．Award BIOS自检鸣响含义 (44)3．Phoenix BIOS自检鸣响含义 (44)八、流程图 (46)图1、检测流程总图 (46)图2：稳定性测试流程图 (47)图3：如何利用本卡判断“不稳定”原因流程图 (48)图4：如何利用本卡判断引起“不稳定”故障部位及排除流程图 (49)图5：如何利用本卡采用相应手段诱发出引起“不稳定”原因流程图 (50)图6：如何利用本卡判断复位故障流程图 (51)图7：如何利用本卡判断是否为市电引起流程图 (52)图8：如何利用本卡判断是否为内存条混插引起流程图 (53)图9：如何利用本卡判断是否为电源负载能力不够引起流程图 (54)图10：如何利用本卡判断是否为散热不良引起流程图 (55)图11：如何利用本卡判断是否为灰尘引起流程图 (56)图12：如何利用本卡判断是否为强磁干扰引起流程图 (57)图13：如何利用本卡判断是否为接触不良引起流程图 (58)九、常见问题与解决方法：.........................................................................................1．如何利用本卡选配电脑工作稳定的UPS？ (59)2．如何利用本卡检验开发的外围设备对电脑的干扰？ (61)3．如何利用本卡挑选用于重要场合的电脑？ (60)4．测试时不拔除硬盘是否会对电脑不利？ (61)5．如何选购稳定性测试卡？ (61)6．显示“no”是什么意思？怎样处理？ (30)一、用户必读（一）传统诊断部分1．诊断卡显示一系列代码后，BIOS代码停在“FF”或“00”，则表示主板自检已通过。

PCI / PCIEX1 / LPC/MiniPCI-E诊断卡KQCPET6-H V1使用说明书Ver:1.0-奇冠代码显示器主板基本信号指示灯信号驱动芯片工厂专用接口当插入PCI_E 插槽时固定机箱挡板螺丝孔(挡板可选配)PCI/PCIEX1/LPC/MiniPCI-E 诊断卡PCI 接口PCIEX1接口BIOS 代码与奇冠2位开放代码显示器LPC/MiniPCI-E接口座: 连接五口板、十字板、MiniPCI-E 板外接显示器座(可通过连线外接数码显示器,可选)当插入PCI 时固定机箱挡板螺丝孔BIOS 代码翻查按键当PCI 与PCIEX1插槽同时存在，请安装诊断卡于PCI 插槽当PCI 与PCIEX1插槽同时存在，请安装卡到对应的插槽,即PCI 介面插到PCI 插槽,PCI-E 介面插到PCI-E X1/X4/X8/X16接口上，特别注意：千万不要将PCI-E 接口插到PCI 插槽或AGP 等非PCI-E 槽使用,否则通电会烧卡或电脑．PCI/PCIEX1接口诊断卡使用注意诊断卡与主板PCI-Express x1当使用台式PCI-E接口，若为多插槽，请安装于PCIEX1_1，避免出现无法解码．(也可安装于PCI-Express x4、x8、x16插槽，注意有些主板仅PCI_E X1_1槽才有代码)LPC诊断和主板LPC-DEBUG接口使用于有LPC-Debug接口的主板，将诊断卡的LPC接口装置于主板DEBUG_PORT(不同主板对LPC-DEBUG接口的标识不尽相同,请用户仔细辨别)位置，同时将诊断卡主卡的P CI-E接口插到主板的PCI-E X1/X4/X8/X16插槽上使用.诊断卡—RUN信号灯•RUN灯只用极少部件，故自身故障率极低，且只需极少的主板插槽信号，故即使插到一个坏的插槽中虽无法走代码，或其它的所有指示灯都不亮，但该灯很有可能照常工作，您可根据：“只要此灯闪亮过，则证明主板运行过”的关键诊断结果助您分析下列问题：1．诊断卡自身的代码部分不良;2．您的这块诊断卡不能兼容被测主板；3．诊断卡插入的是一个坏的PCI或诊断卡连接的是坏接口；4．诊断卡没有插好或插脚脏或金属弹片生锈等原因造成与诊断卡接触不良；5．主板“死机”；6．主板正在执行与代码无关的程序。

主板诊断卡代码含电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET丁仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V, -12V, +5V, +3.3V 灯正常为常亮1. 检测卡跑00, CO CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOSI把其关闭或更换该集成资源的芯片2. C1 , C2, C6, C7 或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3. C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4. C1,C3,C6:刷BIOS换电源，换CPU换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU换内存南桥坏.6. 显BO代码：看内存电压，清CMOS北桥坏7. 显示25代码北桥问题.'8. 跑0D后不亮:外频，倍频跳线9. 显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10. 跑50代码：I/O错,南北桥，BIOS坏11. 跑41代码：BIOS刷新.PCB坏或者上面有导电物12. 跑R6代码：检测不到显卡•划者是内存没有过13. 跑R7代码：显卡初始化没有完成•是内存错，或者是显卡没有插好•清洗插槽•反复插试内存•14. 跑E0代码:CPU没有工作•插槽脏，针脚坏15 D5 :是内存旁边的3极管坏了--诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

电脑故障传统诊断、奇冠诊断与稳定性测试卡
使用说明书V1．1
（适用于台式机和笔记本电脑)
全球唯一,用卡必读
中国发明专利号:0312685７.9
专利证书号：２０877６
侵权必究
中国·广东·奇冠电子有限公司研制
前言
非常感谢您选择奇冠公司的传奇稳(传统诊断——BIOS POST代码、奇冠诊断、奇冠稳定性测试,简称“传奇稳”)系列产品,如果您有什么疑问,请登陆我司网站查询详情解答;您还可以将具体问题发Ｅ-mail ,我们会及时回复您。

感谢您的信赖和支持！
本卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。

内部资源更丰富,抗干扰性能更优越,自身故障率极低。

无须用户安装软件,软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。

本公司是一家专业研发、生产诊断卡的企业,生产的新一代、准确王、二合一卡系列及传奇稳系列产品已获CE认证并受中国国家专利保护（专利号:03１268５7.９）,侵权必究。

我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考,实际内容亦会随时更新，恕不另行通知。

如果您要了解最新产品资讯，请访问我公司网站。

本说明书不断改进,欢迎用户向我司多提意见和建议。

免责声明：对使用本卡给用户造成的损失，本公司恕不承担。

欢迎访问广州奇冠电子公司网。

全力解决测试卡代码含义，使主板的故障更容易排除，是主板维修者的必备工具．代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BA T命令，即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。
