工业缝纫车针知识

机针常识介绍一．机针主要部位的名称主要部位的名称如图表1所示。

缝制品的质量，特别是与「Ｂ：针杆的粗细」「Ｃ：针尖」有很大的关系。

A : 针柄的粗细 B : 针杆的粗细 C : 针尖D : 从针柄至针孔上点距离E : 全长F : 自针孔上点至针尖距离 H : 针缺的长度 J : 针孔的长度 K : 针孔的宽度 N : 针柄的长度针柄: 是整个缝针的支撑部分,也是与缝纫机部件连接部分,其直径通常比针的其他部分粗,以保证强度.针身: 是整个缝针的工作部分,它是针在穿透缝料时受摩擦最大的部分,针身上根据各种缝纫过程的要求加工成长槽,短槽,针孔,缺口,针尖等不同形状,而且不同的缝纫条件其形状大小均不同,如高速缝纫机用针,有的针身加工成两节不同粗线直径,使近针柄的一节直径较大,起着提高针的强度和减少摩擦的作用.过渡锥: 是针柄与针身连接部分,采用圆锥连接,主要为增加支撑强度长槽: 是为了缝纫过程中钩线器在扩大针线环时能取线顺畅而设计的一条能自由通过的线槽,也是为针带线穿刺缝料时减少线与缝料摩擦的容线槽.缺口: 是针孔面向钩线一侧的一小缺口,便于在形成线环后留出更大的钩线环孔,使钩线器顺利钩住线环.短槽:是缺口上部的一个短槽,是用来协助形成线环,使线环形成的方向稳定,从而使钩线器尖顺利地钩住线环.图1短槽缺口 针刃 针孔 针身 长槽 针柄双节针身 针柄(底端) 过渡锥(针柄肩) 针尖点针孔:位于针身的前端近针尖部分,一侧是长槽,一侧是短槽,是缝线通过的部分,针依靠针孔将线引过缝料,形成线环,让钩线器尖顺利地钩过线环.针尖点: 用以穿刺缝料.为适应各种不同性质的缝料设计有不同形状的针尖,以适应缝料特征,防止缝料损伤,增加线缝强度.机针的制造过程:二.目前缝纫针主要生产商为德国的Groz(格罗茨)，Schmetz(蓝狮),日本的ORGAN （风琴）,SINGER （胜家）,这也是目前我们使用的主要品牌.1. 机针系列：134-35（DP*35）,134-17(DP*17),DC*27(B*27),64*5等注：一般我们使用134-35系列，134-17的机身要比134-35长1mm,使用前我们需 将此类针杆磨去1mm 后再使用，以保持机器调整的一致性。

车间针具及利器的管理控制规定一．目的为了保证本厂的产品不含有车针及其它金属利器，不会对顾客构成潜在的危害，避免顾客购买及使用本厂的产品不受到意外伤害；同时，也为了保护本厂的员工在生产过程中不致出现意外事故，特制定本规则。

二．要求1.生产时，不可使用大头针，铁丝钉，书钉，图钉，回形针，裸露的刀片等金属利器。

2.使用剪刀时，全部要用绳子绑好绑牢，且所使用的绑绳材料及长度要按照工厂的统一规定。

3.针车工每天下班前要检查好针车油缸是否清洁干净，是否有金属屑等利器，车台车身每天要清洁干净。

4.缝纫车针的安装及更换只可由维修技术员及组长以上的管理干部操作，其他人均不可擅自操作，每个车间只允许维修技术员和车间组长各持一把螺丝刀。

5.车间所有金属工具，如：剪刀、手针、挑针、铁凿、锥子、介片、刀片等利器，要有准确数量及收发记录。

三．针的处理原则针车工领取车针需遵循“一针换一针”的原则，管理员要作好相关记录，如车针只是弯曲变形而并未折断的，则需作好换针记录及发针记录；如车针已折断，折断车针的各部分均须保留及记录在档案里，同时做好发针记录。

四．缝制过程遇到断针情况的处理当遇到断针时，缝纫车工要收集所有的断针部分交给组长。

如断针不能找齐，首先要报告组长，由组长使用磁铁或金属探测器在该车机台及车底、木箱、篮筐内寻找，确定还找不到则要扩大寻找范围，若确实找不到断针则立即终止该车位所做工序，组长要详细记录断针的时间、车工的姓名及针车的序号以及所生产工序的数量及工序名，同时要上报生产厂长，生产厂长要检查所有相关程度是否已认真执行，若断针确实无法找齐需签名作实，保存所有文件记录待日后追踪。

五．管理要求1／车间部长每天要巡查下属工人是否有按要求做好，并监督下属管理员是否有执行相关要求。

2／车间组长及相关管理员每天要检查好工人的针车内外是否清洁干净，检查工人每天下班是否有按要求做好清洁，所有工人使用金属工具是否有按要求做好防护措施。

制鞋针车工基础知识培训教案目录第一章制鞋针车工岗位介绍第二章常用鞋帮材料及制帮工艺概述第三章针车车间生产设备及安全操作方法第四章制鞋针车工操作技能第五章针车车间品质检验与作业管理第六章总装实例及针车工艺流程第一章制鞋针车工岗位介绍一、我国制鞋行业的发展、分布及现状:制鞋的工艺的演变和创新：1.初期手工缝制工艺2.模压工艺3.硫化工艺4.目前：注塑工艺、胶粘工艺、粘缝工艺等全球制鞋业中,中国异军突起,经过20年的发展,已成为全球最大的鞋类生产国和出口国.中国加入WTO2004年产鞋约70亿双;占全球产量52%.2005年海关统计:鞋类出口约69.1亿双;出口金额184.3亿美元,比04年分别增长17.5%和26%.出口遍及全球五大州的190多个国家.目前国内生产最大几个基地为三州一都：广东珠江三角州为中心以福建泉州为中心浙江温州、温岭为中心生产女鞋为主成都二、制鞋企业组织结构和运作：目前制鞋企业所使用工艺主要以粘胶工艺为主，产品制成经过帮料裁断、底料、制帮、制底、帮底结合、成品的整理修饰、检验、包装等工序。

制鞋企业一般组织结构为：技术部、厂务部、采购部、资材部、财务部、品管部和办公室等部门.三、针车车间岗位简介：1.针车工2.手工人员3.领料员4.发料员5.辅料员6.进仓员7.班组长8.车间主管具体企业其它岗位还是根据需求而设立第 3 页共13 页第二章常用鞋帮材料及制帮工艺概述1.鞋面主要材料有：天然皮、PVC皮革、PU皮革、帆布、尼龙布等；通常鞋面主要材料的特性:手感软、保温、透气性好，富有学原性及弹性，轻而耐弯曲，耐磨、耐热，易加工，染色不脱色，且外观美丽。

鞋面常用辅料：有松紧带、鞋眼、鞋带、各类五金、橡胶泡棉、人造泡棉、各种尼龙线等。

第三章针车车间生产设备及安全操作方法一、针车设备的认识和使用：1.认识各种常用针车（1）平缝机（2）单针高头缝纫机810、861（3）双针高头缝纫机820、862（4）曲线缝纫机（5）电脑缝纫机备注：不同的针车适用不同材料，都具一定的特点及优点。

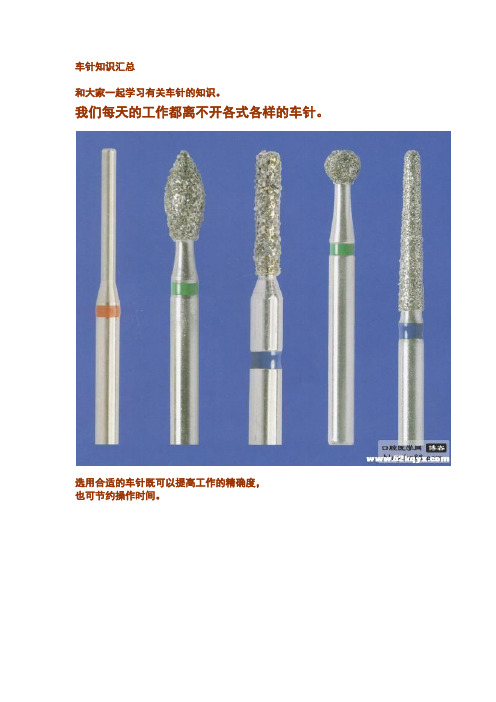

车针知识汇总和大家一起学习有关车针的知识。

我们每天的工作都离不开各式各样的车针。

选用合适的车针既可以提高工作的精确度，也可节约操作时间。

我们常用的牙体预备车针包括金刚砂车针、钨钢车针等。

金刚砂车针金刚石具有很高的硬度和优良的理化性能，将一定锐角的金刚砂粒，依一定的方向、间距以不锈钢车针中轴为圆心进行粘附或电镀，制成具有一定切割硬组织能力的金按照镀层不同有纯镍镀层、镍铬镀层、镍铬锰镀层。

按照表面镀砂密度不同。

可分为两层镀砂车针、三层镀砂车针、全砂磨头等，厚度从几微米到几十微米范围内。

镀层厚度增加可延长车针使用寿命，提高切削率、更加环保、更加清洁。

钨钢车针是由真空高温烧结或者高压造型的碳化钨粉和钴粉焊接在钢杆上形成的，经大金刚砂轮加工修整。

这样预备得到的牙体表面光滑，可以使印模更精确，从而制作出更精确、边缘更密合的全瓷修复体。

钨钢车针满足了对牙体微创预备的要求。

钨钢车针的平正性能好，很合适牙体的精细预备，比如预备就位沟、桶装洞型、鸠尾等。

器械设计师们为满足牙体修复及预备的各种需要，设计了品种繁多的车针。

选择合适的车针能使您的工作事半功倍。

临床预备牙体组织时由于患者个体差异性、牙位不同、拟定修复手段不同等原因，医师应该灵活选用合适的牙体预备器械。

而且熟练的牙体预备过程应尽可能选用较少的器械、车针，既能缩短时间，也可增加患者的舒适度。

还应注意的是修复时应该一次完成预备，时间不宜过长。

可采用间歇性、轻压接触的手法。

CR/内嵌备牙车针 SI/倒截锥形同一型号的车针又有很多的种类。

还有通过精心挑选，组合而成的全瓷修复车针套装，其配套的铝制针盒可进行高温高压消毒。

面对这么多品种的车针，我们如何选购呢？车针的图谱或包装上已经给我们提供了的重要信息，需要我们掌握一定的知识，学会读懂这些信息。

这个图示告诉我们这个车针的最高转速、颗粒度、工作部分长度、车针总长度、序列编码、形状等这个图示提供的信息为平头截锥11形颗粒度为105-125μm 最大转速为每分30万转ISO号173/014工作头长度10mm工作头最大直径1.4mm车针总长度23mm173-014M 厂家的订单号在收集图示的过程中，遇到很多不明白的问题，很多厂家的图示也不是那么的清楚，在一些代号和编码上有很大的不同。

缝纫机术语第4部分：功能部件术语1范围本文件界定了缝制设备功能部件的术语和定义。

本文件适用于缝制设备功能部件的制造、科研、教学、贸易。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T30420.1—××××缝纫机术语第1部分：通用术语GB/T30420.2—2019缝纫机术语第2部分：刺绣机术语GB/T30420.3—2023缝纫机术语第3部分：铺布裁剪设备术语3术语和定义3.1基础、通用零部件3.1.1缝针sewing needle机针缝纫中带引缝线穿过缝料的针。

[来源：GB/T30420.1-XXXX，3.1.3]3.1.2弯针looper缝纫中带引缝线穿过线环的弯形零（构）件。

[来源：GB/T30420.1-XXXX，3.1.4]3.1.3压脚presser foot压紧机构中，压住缝料的零件。

3.1.4过线环wire loop针镏引导缝线的零件。

3.1.5针夹needle clamp与针杆联接，用于固定机针的零件。

3.1.6针杆needle bar固定机针或针夹的零件。

3.1.7旋梭rotary hook通过旋转方式带引梭线穿过针线线环，形成锁式线迹的组件。

3.1.8摆梭shuttle通过摆动方式带引梭线穿过针线线环，形成锁式线迹的零件。

3.1.9梭芯bobbin卷绕梭线的部件。

3.1.10梭芯套bobbin case安装在旋梭或摆梭内，用于放置梭芯并引导梭芯线的部件。

3.1.11送布牙feed dog具有齿形的用于带动缝料移动的零件。

送料机构中，带有齿形状的用于输送缝料的零件。

3.1.12挑线杆take-up lever挑线机构中，输送、收紧针线的主要零件。

3.1.13挑线簧thread picking spring实现针线缓冲、调整针线张力或提供断线信号的零件。

缝纫线、缝纫针缝纫线常用缝纫线的型号有202，203，402，403，602，603等等。

线通常是由几股纱并列捻和而成，缝纫线型号前面的20，40，60等均指纱的支数，纱的支数可以简单理解为纱的粗细，支数越高，纱就越细；型号后面的2，3分别指该缝纫线是由几股纱并捻而成。

例如：603就是由3股60支纱并捻而成。

所以相同的股数纱捻和成的缝纫线，支数越高，线就越细，强度也越小；而相同支数纱捻和成的缝纫线，股数越多，线越粗，强度越大。

线粗细比较：203>202>403>402=603>602线强度比较与线粗细类似！通常而言：602线多用于薄型面料，如夏季穿的真丝，乔其纱等; 603和402线基本可以通用，是最普通的缝纫线，一般面料都可以使用，如棉，麻，涤纶，粘胶等各种常用面料; 403线用于较厚面料，如呢制面料等; 202和203线也可称为牛仔用线，线较粗，强度大，多用于牛仔布，箱包等缝纫用。

缝纫机针9号和n号机针:宜缝绸缎、细纺、尼龙绸、涤丝绸、细支纱、棉细布、涤棉白布、漂布和的确良。

12号和13号机针:宜缝人造棉、的确良、府绸维尼龙和平纹布。

14号和16号机针:宜缝白市布、斜纹布、单面卡、被单布、哗叽涤棉斜布、舍味呢、法兰绒、薄花呢、涤卡。

18号机针:宜缝厚卡其、帆布、呢绒、大衣呢、厚绒、人造革、毛皮、沙发布等。

20号机针:宜缝人造革泡沫塑料。

机针越粗缝的料越厚，机针越细缝的料越薄，长度不变。

9号缝纫机针，薄型面料用（如真丝面料）11号缝纫机针，中~薄型面料用（如衬衫、汗衫面料）14号缝纫机针，中~厚型面料用（如春秋外套面料）16号缝纫机针，厚型面料用（如牛仔裤面料）18号-21号缝纫机针，加厚型面料用（如加棉厚面料）普通家用一般为11号和14号，11号缝制薄棉布这一类，14号缝制帆布、牛仔布或者拼布压线用。

进一步可考虑9号和16号，9号可缝制窗纱针织棉，16号缝制粗帆布等等较厚的布布。

你真的会选择缝纫机机针吗？机针的选择需要考虑各个方面的因素，包括设备的种类、缝制加工的对象、缝线特点等不同的方面。

配合面料选择机针时，在机针本身的强度允许的情况下，尽可能用较细机针。

同时，缝纫机机针针身应该光滑，无尖刺、锈斑，针尖的钝度适当以防止损坏缝料纤维。

然而因生产厂家采用不同针号规格和命名方法，各种机针存在各式各样的叫法，对此本文将一一解析。

1. 缝纫机针针号规格用户在购买机针时，通常要提到X号的针，这就是机针针号规格。

针号，用来区别不同的缝纫机机针，表示其针身直径大小。

缝纫机机针号数的表示方式有号制、公制、英制三种。

号制，也就指所谓的“胜家系统”，是基于美国胜家缝纫机有关零部件系统编号发展而得，是用户最常见的机针针号表示方法，其号数越大，针就越粗;公制是以百分之一毫米作为基本单位来度量机针针身直径;英制与公制相似，它是以千分之一英寸作为基本单位来度量机针针身直径。

表1 不同方法表示的机针尺寸对应情况(长度单位：毫米)在表1中，“针身直径”、“针柄直径”、“针孔至尾长”、“针全长”有公差允许范围，分别为“±0.22”、“±0.22”、“±0.2”、“±0.2”。

表1反映的也是有高低段差、针身粗细不同的机针的情况。

长期以来，为了提高机针的强度以及应付高速缝制需要，机针有高低段的粗细差异。

现在为提高机针的材质和处理方法以及应付较难缝制的缝制品，没有高低段差的机针渐渐增多。

针号的表示方式在不同地区有差异。

通常，日本按照号制表示针号，欧洲按照公制表示针号，而美国按照英制表示针号。

采用不同针号表示方式的机针生产商会在产品说明书上对机针的互换性加以说明，用户最好依照各生产商的说明书对照选购相应的机针。

比如日本风琴机针针号有5、7、9等单数，5号对应公制45号，7号对应公制55号，9号对应公制65号。

即使可以对照互换使用，由于各厂家生产的不同或者机针种类的不同，在一定尺寸范围(比如 100分以内)存在1～2毫米左右的粗细差别，但不妨碍正常使用。

缝纫机机针的选型（一）缝纫机机针是用户使用量最大的零部件。

虽然服装工厂每天都在使用缝纫机机针，但并非所有的工厂都能正确选用缝纫机机针。

市场上的缝纫机机针品牌很多，产品型号十分丰富，往往让购买者眼花缭乱，加之有鱼目混珠、以假乱真的情况存在，小小的缝纫机机针也会给购买者带来大烦恼。

1. 不同类型的机针通常来说，机针选择的决定性因素是针头的形状。

根据机针针头形状的不同，机针可以分为特尖型（字母表示为SPI）、一般尖型或标准型（字母表示为R）、小圆头型（字母表示为SES）、中圆头型（字母表示为SUK）、大圆头型（字母表示为SKF）、斜切刀型（字母表示为LR）以及直切刀型（字母表示为S）等等。

图1 不同形状的机针针头不同品牌的机针其分类也不同，比如德国莱茵（RHEIN NADEL）还把小圆头用字母表示为SIN，把中圆头用字母表示为SI，另外还分锥形机针（STU）、特殊圆头针（SKL）以及牛仔尖球针（DAT）等。

又如日本风琴，其机针分类除了涉及形状外，还与使用环境有关。

由于不少读者向《中外缝制设备》咨询风琴机针的情况，下文就主要介绍风琴机针的分类情况。

1.1 不同字母标识的风琴机针（不完全）1.1.1 超级化纤针超级化纤针根据工艺不同分为SU型、HP型、ASU型、PSU型四种类型，在其产品外包装上有相应的字母表示。

这类机针经过特殊表面处理，具有自动润滑性，在减少阻力的同时能减少发热，防止跳针、断线等现象的发生。

SU型表示具有高度散热性的防针热表面处理，AUS和PSU都表示具有光滑并难以发热的防针热表面处理。

前面三种类型机针主要适用针织布料、轻薄合成布料、棉布以及丝绸（含合成纤维），可以缝制针织内衣、睡衣、衬衫、女装、运动服等等。

而PSU型为复合陶瓷镀层，主要针对硬质布料，皮革（含合成）、网状布料等，可以缝制汽车椅套、运动鞋、凉鞋、皮革衣料以及内衣。

1.1.2 HS针（高速针）HS针与标准型比较，针眼部位加大，针杆的中央部分较细以减少与缝料的摩擦，其表面也经过特殊处理可防止受热融解的纤维附着在机针上，用它缝制合成纤维或者多层重叠布料时，HS针能抑制机针温度上升，满足高速缝制要求。
