《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）。

[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（ B ）可以产生脉冲定时。

[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（ C ）。

[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（ B ）。

[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（ A ）。

[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（ C ）。

[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。

[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（ B ）。

[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（ D ）。

[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（ A ）构成。

[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（ B ）。

[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（ B ）个触发器。

数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。

(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。

(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。

（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。

（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。

(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。

(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。

（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。

（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。

（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。

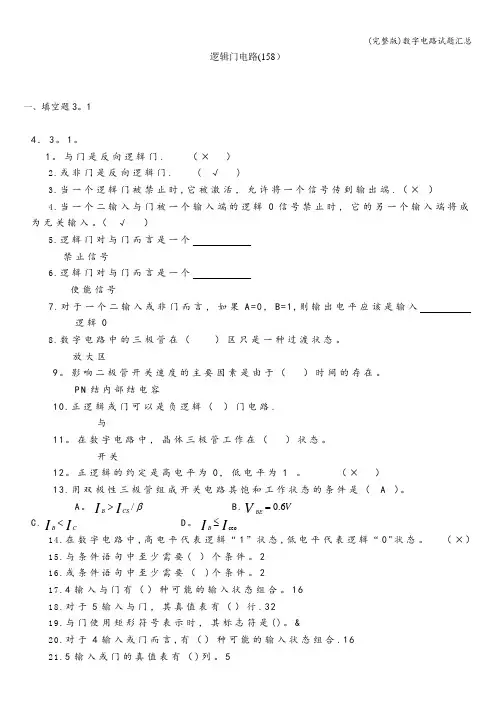

逻辑门电路(158）一、填空题3。

14．3。

1。

1。

与门是反向逻辑门. （× ）2.或非门是反向逻辑门. (√ )3.当一个逻辑门被禁止时,它被激活，允许将一个信号传到输出端.（× ）4.当一个二输入与门被一个输入端的逻辑0信号禁止时，它的另一个输入端将成为无关输入。

（ √ ）5.逻辑门对与门而言是一个禁止信号6.逻辑门对与门而言是一个使能信号7.对于一个二输入或非门而言，如果A =0，B =1,则输出电平应该是输入 逻辑08.数字电路中的三极管在（ ）区只是一种过渡状态。

放大区9。

影响二极管开关速度的主要因素是由于（ ）时间的存在。

P N 结内部结电容10.正逻辑或门可以是负逻辑（ ）门电路. 与11。

在数字电路中，晶体三极管工作在（ ）状态。

开关12。

正逻辑的约定是高电平为0，低电平为1 。

（× ） 13.用双极性三极管组成开关电路其饱和工作状态的条件是（ A ）。

A 。

β/I ICS B> B.V V BE 6.0=C.I IC B<D 。

I IBceo ≤14.在数字电路中,高电平代表逻辑“1”状态,低电平代表逻辑“0"状态。

（×） 15.与条件语句中至少需要( ）个条件。

2 16.或条件语句中至少需要（ )个条件。

217.4输入与门有（）种可能的输入状态组合。

16 18.对于5输入与门，其真值表有（）行.32 19.与门使用矩形符号表示时，其标志符是()。

&20.对于4输入或门而言,有（）种可能的输入状态组合.16 21.5输入或门的真值表有（)列。

522.或门使用矩形符号表示时，其标志符是（）。

≥123.非门有（）个输入.124.非门使用矩形符号表示时,其标志符是（）.125.与逻辑门相关的两种错误是（）。

开路或短路26.I C中常见的内部错误是(）。

开路27。

如果向与非门输入数字波形，则什么情况下输出为低电平？答案：当所有输入都是高电平时，与非门输出为低电平。

数字电路试题及答案一、选择题（每题10分，共20分）1. 下列数字电路元件中，属于组合逻辑的是A. 集线器B. 隧道二极管C. 寄存器D. D触发器答案：A2. 十进制数 8 的二进制表示形式为A. 1010B. 1110C. 1000D. 1001答案：C3. 十六进制数 B 的二进制表示形式为A. 1010B. 1101C. 1111D. 1011答案：D4. 以下哪个逻辑门的输出是其他逻辑门输出的非A. 与门B. 或门C. 非门D. 异或门答案：C二、填空题（每题10分，共20分）1. 使用 2 输入 AND 门，将 A 和 B 两个开关输入，如果 A 和 B 均为高电平时，输出为________答案：高电平2. 使用 2 输入 OR 门，将 A 和 B 两个开关输入，如果 A 和 B 中有一个或两个为高电平时，输出为________答案：高电平3. 使用 2 输入 XOR 门，将 A 和 B 两个开关输入，如果 A 和 B 中只有一个为高电平时，输出为________答案：高电平4. 使用 2 输入 NAND 门时，输出为低电平的条件是________答案：A 和 B 均为高电平三、简答题（每题20分，共40分）1. 请简述组合逻辑和时序逻辑的区别。

答案：组合逻辑是指电路的输出仅由当前时刻的输入确定，与之前的输入无关。

组合逻辑电路的输出仅取决于输入信号的组合，对于相同的输入，始终保持相同的输出。

而时序逻辑是指电路的输出除了与当前输入有关外，还与之前的输入和输出有关。

时序逻辑电路的输出不仅取决于输入信号的组合，还受到电路之前状态的影响。

2. 请简述二进制和十六进制之间的转换原理。

答案：二进制是一种基于2的数制，只有两个数位 0 和 1。

而十六进制是一种基于16的数制，包含了 0 到 9 的数字和 A 到 F 的六个字母。

进行二进制到十六进制的转换时，将二进制数按照每四位分组，然后将每个四位二进制数转换为相应的十六进制数，最终得到的十六进制数就是对应的表示。

数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A BCD +A+B+C+ __________ 。

6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。

7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。

8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。

1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。

11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。

1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

、选择题1 一位十六进制数可以用 C 位一进制数来表示。

A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。

A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。

数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。

答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。

答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。

答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。

答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。

答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。

答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。

数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。

2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。

时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。

A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。

A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。

A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。

A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。

A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。

2. 一个2进制计数器的计数范围是___________。

3. 一个3位二进制数可以表示的最大十进制数是___________。

4. 在数字电路中，逻辑“或”运算的符号是___________。

5. 一个4位二进制数可以表示的最大十进制数是___________。

6. 在数字电路中，逻辑“非”运算的符号是___________。

7. 一个5位二进制数可以表示的最大十进制数是___________。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A B C D+A+B+C+D= 1 。

6、逻辑函数F=ABA+++= 0 。

BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。

8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2个稳态，存储8位二进制信息要8个触发器。

10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。

11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。

12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

二、选择题1、一位十六进制数可以用 C 位二进制数来表示。

A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。

A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。

A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。

Made by 遇见第一套一．选择题（18分）1．以下式子中不正确的是（）a．1?A＝Ab．A＋A=Ac．d．1＋A＝12．已知下列结果中正确的是（）a．Y＝Ab．Y＝Bc．Y＝A＋Bd．3．TTL反相器输入为低电平时其静态输入电流为（）a．－3mAb．＋5mAc．－1mAd．－7mA4．下列说法不正确的是（）a．集电极开路的门称为OC门b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c．OC门输出端直接连接可以实现正逻辑的线或运算d利用三态门电路可实现双向传输5．以下错误的是（）a．数字比较器可以比较数字大小b．实现两个一位二进制数相加的电路叫全加器c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d．编码器可分为普通全加器和优先编码器6．下列描述不正确的是（）a．触发器具有两种状态，当Q=1时触发器处于1态b．时序电路必然存在状态循环c．异步时序电路的响应速度要比同步时序电路的响应速度慢d．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态为（）a．“110” b．“100” c．“010” d．“000”8、下列描述不正确的是（）a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

b．寄存器只能存储小量数据，存储器可存储大量数据。

c．主从JK触发器主触发器具有一次翻转性d．上面描述至少有一个不正确9．下列描述不正确的是（）a．EEPROM具有数据长期保存的功能且比EPROM使用方便b．集成二—十进制计数器和集成二进制计数器均可方便扩展。

c．将移位寄存器首尾相连可构成环形计数器d．上面描述至少有一个不正确二．判断题（10分）1．TTL门电路在高电平输入时，其输入电流很小，74LS系列每个输入端的输入电流在40uA以下（）2．三态门输出为高阻时，其输出线上电压为高电平（）3．超前进位加法器比串行进位加法器速度慢（）4．译码器哪个输出信号有效取决于译码器的地址输入信号（）5．五进制计数器的有效状态为五个（）6．施密特触发器的特点是电路具有两个稳态且每个稳态需要相应的输入条件维持。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的历史状态D. 输出状态不依赖于电路的初始状态答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 255D. 256答案：B5. 以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的历史状态B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的初始状态D. 输出状态依赖于电路的初始状态答案：C6. 在数字电路中，使用最多的触发器是（）。

A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C7. 一个3线-8线译码器可以译码（）种不同的输入信号。

A. 3B. 4C. 8D. 27答案：C8. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C9. 在一个二进制计数器中，如果计数器从0开始计数，那么它的第一个状态是（）。

A. 0000B. 0001D. 0101答案：B10. 以下哪个不是数字电路设计中常用的简化方法？（）A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 电阻网络简化答案：D二、多项选择题（每题3分，共15分）11. 下列哪些是数字电路中常用的逻辑门？（）A. 与门B. 或门D. 异或门E. 与非门答案：ABCDE12. 在数字电路中，以下哪些因素会影响电路的稳定性？（）A. 电源电压波动B. 温度变化C. 信号传输延迟D. 电路的初始状态E. 电路的负载答案：ABDE13. 以下哪些是时序逻辑电路的基本组成元素？（）A. 触发器B. 计数器D. 译码器E. 编码器答案：ABC14. 在数字电路中，以下哪些是常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 约翰逊计数器D. 环形计数器E. 移位寄存器答案：ABCD15. 以下哪些是数字电路设计中常用的测试方法？（）A. 功能测试B. 时序测试C. 静态测试D. 动态测试E. 模拟测试答案：ABCD三、填空题（每题2分，共20分）16. 在数字电路中，一个基本的与门电路有 ______ 个输入端和______ 个输出端。

数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。

2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。

3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。

4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。

5. 一个3线到8线解码器可以产生__8__个输出。

数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。

答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。

而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。

2. 解释什么是时序逻辑电路，并给出一个例子。

答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。

这种电路通常包含存储元件，如触发器或寄存器。

一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。

数电考试题及答案一、选择题（每题1分，共10分）1. 数字电路中最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是（）。

A. 10B. 11C. 13D. 154. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是（）。

A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括（）。

A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类？（）A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到（）。

A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点？（）A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器？（）A. 1B. 2C. 4D. 6二、填空题（每空1分，共10分）1. 数字电路中，最基本的逻辑运算包括________、________和________。

2. 一个二进制数1101转换为十进制数是________。

3. 触发器的两个稳定状态是________和________。

4. 一个数字电路系统由________、________和________组成。

5. 一个4位二进制计数器的计数范围是________到________。

三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

2. 解释什么是组合逻辑电路和时序逻辑电路。

3. 描述数字电路中的触发器是如何工作的。

4. 什么是数字电路的抗干扰能力？四、计算题（每题10分，共20分）1. 给定一个二进制数101101，转换为十进制数是多少？2. 如果一个数字钟使用4位二进制计数器，计算它的计数周期是多少秒？（假设时钟频率为1Hz）五、综合题（每题15分，共30分）1. 设计一个简单的数字电路，实现两个输入信号A和B的异或逻辑功能。

《数字电子技术基础》试卷一一填空题(22分每空2分)1、A 0 , A 1 ________ 。

2、JK触发器的特性方程为：。

3、单稳态触发器中，两个状态一个为态，另一个为态.多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号(D7~D0)，输出为0〜25.5V的模拟电压。

若数字信号的最低位是“1其余各位是“0”则输出的模拟电压为。

6、一个四选一数据选择器，其地址输入端有个。

二、化简题(15分每小题5分)用卡诺图化简逻辑函数，必须在卡诺图上画岀卡诺圈1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15)2) L(A, B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写岀化简过程3)F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输岀波形或状态端波形(触发器的初始状态为0)1、AJLBB丁L2、rLrmrLHT1 ~h 1< [i ~~i~■四、分析题(17分)1、分析下图，并写岀输岀逻辑关系表达式，要有分析过程(2、电路如图所示，分析该电路，画出完全的时序图，并说明电五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列岀控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

（8分）六、分析画图题（8分）画岀下图所示电路在V作用下，输岀电压的波形和电压传输特性74LS138功能表如下:2 / 26（勿74LS161功能表 清零 预置 使能 时钟 预置数据输入 输出 RD LDEP ETCPD C B AQ D Q C Q B Q A L XX X X XXXXL L L L H L X XT D C B AD C B A H H LXX XXXX 保 持 HH X LX XXXX 保 持 HHH HTXXXX计 数《数字电子技术基础》试卷一答案一、 填空题（22分每空2分）n 1nn1、A ，A2、Q JQ KQ3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、 化简题（15分 每小题5分）1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15) = A BDG1 G 2A G 2BC BAY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7 X H X X X XHHHHHHHHXX HX X XHHHHHHHHL XX XXXHHHHHHHHH L LL L L LHHHHHHHLL H HLHHHHHH H L LL H L HHLHHHHHLHHHHHLHHHHH L LH L L HHHHLHHH H L LH LH HHHHHLHH H L LH HLHHHHHHLHH L LH HHHHHHHHHLH L LH L L输 入输出2)L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB AD AC3)F(A,B,C) AB ABC A(B AB) A B BC AB AB A B BC A 0 三、画图题（10分每题5分） 1、n2、 rA 1钉厂LTLrLTLRr 1 U1―r丁 H ： ■ ： um四、分析题（17分）1、（6 分） L A B2、（11 分） 五进制计数器12 34 5 67 8 9.JWWWWL五、设计题（28分） 1、(20 分) 1 ）根据题意，列岀真值表 由题意可知，令输入为 A 、B 、C 表示三台设备的工作情况,A B C R Y G 0 0 01 1 0 00 10 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 0 1 0 1 0 1 1 0 0 11 0 1 0 0 11 10 0 1“1”表示正常，“0”表示不正常，令输岀为 R ，Y ，G 表示红、黄、绿二个批示灯的状态，“1”表示亮，“0”表示灭。

数字集成电路一、 填空题1. “全1出0，有0出1”描述的逻辑关系是 与非逻辑 。

2. 101ABC =时，函数C B AB Y +=之值为Y = 1 。

3. 、 逻辑表达式、 逻辑图 、 波形图 、卡诺图五种。

4. A B +AB A AB += A +B ，AB AB += A 。

5. 常用的集成组合逻辑电路有 编码器 、 译码器 、 数据选择器 等。

6. 编码器的功能是将输入信号转化为 二进制代码输出 。

7. 对于时序逻辑电路来说，某一时刻电路的输出不仅取决于当时的 输入状态 ，而且还取决于电路 原来的状态 。

所以时序电路具有 记忆 性。

8. 计数器的主要用途是对脉冲进行 计数 ，也可以用作 分频 和 定时 等。

9. 用n 个触发器构成的二进制计数器计数容量最多可为 2n -1 。

10. 寄存器可分成 数码 寄存器和 移位 寄存器。

11. 寄存器主要用来暂时存放 数码或信息 ，是一种常用的时序逻辑部件。

12. 一个触发器可以构成 1 位二进制计数器，它有 2 种工作状态，若需要表示n 位二进制数，则需要 n 个触发器。

13. 在计数器中，当计数脉冲输入时，所有触发器同时翻转，即各触发器状态的改变是同时进行的，这种计数器称为 同步计数器 。

14. 施密特触发器具有 回差 现象，又称 滞回 特性。

15. 单稳态触发器最重要的参数为 脉冲宽度 ；多谐振荡器最重要参数为振荡周期 。

16. 常见的脉冲产生电路有 多谐振荡器 ，常见的脉冲整形电路有 单稳态触发器 、 施密特触发器 。

17. 施密特触发器有 两 个稳态，单稳态触发器有 一 个稳态，多谐振荡器有零 个稳态。

18. 单稳态触发器输出脉冲宽度由 定时元件参数 决定；而施密特触发器输出脉冲宽度由 输入信号 决定。

19. 施密特触发器的主要用途有波形变换、整形、脉冲幅度鉴别、构成多谐振荡器 等。

二、 选择题1. Y ABC AC BC =++，当1A C ==时， D 。
