水性热熔胶指标

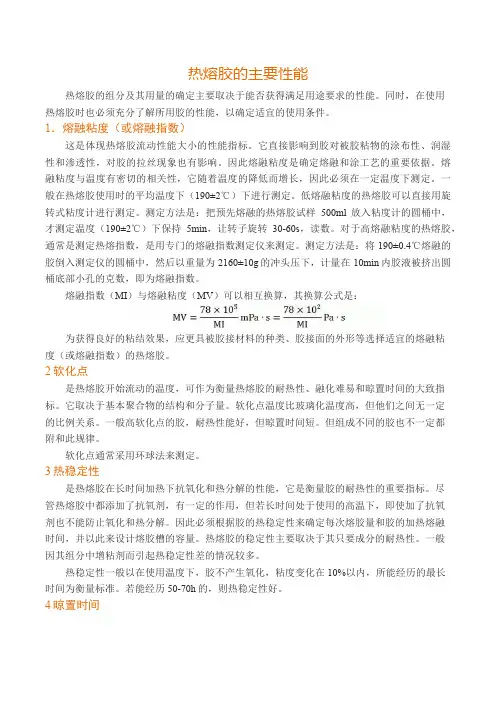

热熔胶的主要性能热熔胶的组分及其用量的确定主要取决于能否获得满足用途要求的性能。

同时，在使用热熔胶时也必须充分了解所用胶的性能，以确定适宜的使用条件。

1．熔融粘度（或熔融指数）这是体现热熔胶流动性能大小的性能指标。

它直接影响到胶对被胶粘物的涂布性、润湿性和渗透性，对胶的拉丝现象也有影响。

因此熔融粘度是确定熔融和涂工艺的重要依据。

熔融粘度与温度有密切的相关性，它随着温度的降低而增长，因此必须在一定温度下测定。

一般在热熔胶使用时的平均温度下（190±2℃）下进行测定。

低熔融粘度的热熔胶可以直接用旋转式粘度计进行测定。

测定方法是：把预先熔融的热熔胶试样500ml放入粘度计的圆桶中，才测定温度（190±2℃）下保持5min，让转子旋转30-60s，读数。

对于高熔融粘度的热熔胶，通常是测定热熔指数，是用专门的熔融指数测定仪来测定。

测定方法是：将190±0.4℃熔融的胶倒入测定仪的圆桶中，然后以重量为2160±10g的冲头压下，计量在10min内胶液被挤出圆桶底部小孔的克数，即为熔融指数。

熔融指数（MI）与熔融粘度（MV）可以相互换算，其换算公式是：为获得良好的粘结效果，应更具被胶接材料的种类、胶接面的外形等选择适宜的熔融粘度（或熔融指数）的热熔胶。

2软化点是热熔胶开始流动的温度，可作为衡量热熔胶的耐热性、融化难易和晾置时间的大致指标。

它取决于基本聚合物的结构和分子量。

软化点温度比玻璃化温度高，但他们之间无一定的比例关系。

一般高软化点的胶，耐热性能好，但晾置时间短。

但组成不同的胶也不一定都附和此规律。

软化点通常采用环球法来测定。

3热稳定性是热熔胶在长时间加热下抗氧化和热分解的性能，它是衡量胶的耐热性的重要指标。

尽管热熔胶中都添加了抗氧剂，有一定的作用，但若长时间处于使用的高温下，即使加了抗氧剂也不能防止氧化和热分解。

因此必须根据胶的热稳定性来确定每次熔胶量和胶的加热熔融时间，并以此来设计熔胶槽的容量。

热熔胶的基本简介和参数
热熔胶(Hot Melt Adhesive, HMA)是一种可以熔化固化的粘合剂，由聚合物，添加剂，软化剂，填料等构成。

其熔融温度低，粘接冷却后迅速固化，是传统粘合剂，如胶水，粘合剂的取代品。

热熔胶的发展在现代粘合业可谓是一部技术史诗，它的出现改变了粘合领域的景象，使生产制造和消费者应用受益良多。

由于热熔胶的安装和粘接温度低，可以使用于各种材料，如木材、金属、塑料等，它主要用于改善或替代粘合技术，如热压，插销，紧固，磁力，超声波等。

热熔胶可以满足大多数应用的需求，可以根据客户的要求生产各类热熔胶，如水性热熔胶、暴露型热熔胶、滴胶型热熔胶、聚醚胶水热熔胶、聚酯胶水热熔胶等。

热熔胶的参数
1、熔融点：是热熔胶能够凝固成坚硬的新材料的温度，也是热熔胶液变干燥的起始温度，可以利用DSC或TMA来测量，一般来说，不同的热熔胶的熔融点不同。

2、拉伸强度：是热熔胶的力学性能指标，表示热熔胶在施加拉力时的抗拉强度，常用MPa来表示，一般热熔胶的拉伸强度较低。

热熔胶的基本简介和参数热熔胶是一种在高温下熔化的胶水，广泛应用于工业生产和日常生活中的粘接、密封和修补等领域。

热熔胶以其方便快捷的特点，成为了许多人喜爱的粘接材料。

本文将对热熔胶的基本简介和参数进行详细阐述。

一、热熔胶的基本简介热熔胶是由热塑性树脂、增塑剂、填充剂和粘度调节剂等组成的胶体，其主要原料为聚合物。

热熔胶在使用之前必须先加热至液态，通过液态的热熔胶进行粘接，待胶水冷却后即可完成粘接工作。

热熔胶根据其不同的成分和性能特点，可以分为不同的类型，常见的类型有聚酰胺热熔胶、热熔胶棒、EVA热熔胶等。

热熔胶的粘接方式主要有两种：一种为表面粘接，即将熔化的胶水均匀涂布在待粘接的材料表面，然后将两个待粘接的材料贴合在一起，使其粘接固化；另一种为浸渍粘接，即将待粘接材料浸泡在热熔胶中，然后将其取出，等待胶水冷却固化。

热熔胶的粘接强度与粘接时间、胶水温度以及待粘接材料的性质有关。

二、热熔胶的参数1.粘度：热熔胶的粘度决定了其流动性和渗透性。

热熔胶的粘度越高，其流动性越差，粘接效果也会受到影响。

因此，在选择热熔胶时需要注意其粘度是否适用于所需的粘接任务。

2.成分：热熔胶的成分决定了其性能特点。

不同类型的热熔胶在成分上会存在差异，其中一些可能含有有害物质。

因此，在使用热熔胶时需要注意选择安全无害的产品，并避免使用可能对健康产生危害的热熔胶。

3.使用温度：热熔胶的使用温度是其重要参数之一、不同类型的热熔胶具有不同的使用温度范围，需要根据具体的使用需求来选择合适的热熔胶。

一般来说，热熔胶的使用温度范围在100℃到200℃之间，使用时需要根据具体情况进行调节。

4.粘接强度：热熔胶的粘接强度是评价其质量的重要指标之一、热熔胶在固化后能够形成一层坚固的胶体，具有较强的粘接力。

热熔胶的粘接强度与其成分、粘接时间和温度等因素有关，因此，在使用热熔胶时需要注意选择合适的温度和粘接时间，以使粘接效果更加理想。

总结起来，热熔胶是一种方便快捷的粘接材料，其基本参数包括粘度、成分、使用温度和粘接强度等。

热熔胶质量检验标准热熔胶是一种在常温下为固态，加热到一定温度后变为液态，并能在冷却后迅速固化，从而实现粘接的胶粘剂。

由于其具有粘接迅速、强度高、适用范围广等优点，被广泛应用于包装、印刷、制鞋、电子、家具等多个行业。

为了确保热熔胶的质量符合使用要求，保障产品的性能和可靠性，制定一套科学合理的质量检验标准至关重要。

一、外观检验首先，对热熔胶的外观进行检验。

优质的热熔胶应具有均匀一致的颜色，无明显的色差、杂质和气泡。

表面应光滑平整，没有粗糙、凹凸不平或颗粒状的物质。

若热熔胶出现颜色不均、有杂质或气泡等情况，可能会影响其粘接性能和外观效果。

二、物理性能检验（一）软化点软化点是衡量热熔胶耐热性能的重要指标。

通过环球法或其他标准方法进行测定，热熔胶的软化点应在规定的范围内。

软化点过高，可能导致在使用过程中需要过高的加热温度，增加能耗和操作难度；软化点过低，则可能在较高的使用温度下出现软化流淌，影响粘接效果。

（二）粘度粘度反映了热熔胶的流动性能。

使用旋转粘度计在规定的温度下测量，粘度应符合产品的规格要求。

粘度太高，可能导致涂布不均匀，影响粘接质量；粘度太低，则可能在使用过程中出现流挂现象，造成浪费和粘接不良。

（三）开放时间开放时间是指热熔胶涂覆后，在一定的温度和湿度条件下，仍能保持良好粘接性能的时间。

通过实际操作和观察，确定热熔胶的开放时间是否满足生产工艺的要求。

开放时间过短，可能会导致在操作过程中来不及粘接；开放时间过长，则可能会影响生产效率和粘接强度。

（四）固化时间固化时间是指热熔胶从液态冷却固化所需的时间。

在规定的条件下进行测试，固化时间应符合产品标准。

固化时间过长，会影响生产效率；固化时间过短，可能导致粘接强度不足。

三、粘接性能检验（一）剥离强度通过剥离试验来测定热熔胶的粘接强度。

将涂有热熔胶的试样按照规定的方法进行粘接，然后在拉力试验机上进行剥离测试，计算剥离强度。

剥离强度应达到相关标准或客户要求的数值，以确保热熔胶能够提供足够的粘接力度。
