下载文档原格式
常用涂料的种类文章主题标签：常用涂料一、油性涂料油性涂料是指传统的以干性油为主要成分的涂料，种类很多。
这种涂料的耐老化性差，使用寿命较短，但涂层致密，容易保持清洁，目前仍用于门窗、家具等的涂装.二、过氯乙烯涂料过氯乙烯涂料是以过氯乙烯树脂为基料，掺人增塑剂、稳定剂、填充料和颜料等,经过混炼、切片溶解于有机溶剂中的一种建筑涂料。
这种涂料光泽好，有相当好的耐老化性和耐污性，耐碱性也很好，涂膜干燥快，有一定的抗冲击、硬度、附着力和耐磨性。
可用于建筑物的内外墙面及地面装饰.三、氯化橡胶涂料!氯化橡胶涂料以氯化的天然橡胶或合成橡胶为成膜物质,以煤焦溶剂为溶剂，加入颜料和助剂配制而成.这种涂料的耐酸碱性、耐水性较好，有防霉、难燃等特点.它的耐久性也优于油性涂料.与其它溶剂型涂料不同，它所形成的涂层有一定的透气性，涂刷后基层的水分仍能通过涂层散发出去,所以可以用于未完全干透的抹灰面.它的耐污性很好，且涂层容易清洗，适于建筑物墙面的装饰。
四、氯—偏共聚乳液涂料它是以氯乙烯与偏氯乙烯共聚乳液为基料，加入填充料、颜料等加工而成的一种水乳型建筑涂料.它具有无味、干燥快、不燃、易施工等特点。
涂层坚固光洁,有良好的防潮、防霉、耐磨、耐酸碱、耐化学腐蚀等优点，可作为建筑物内外墙面及地面的装饰。
五、环氧树脂涂料环氧树脂涂料能使混凝土表面装饰成瓷砖状，涂层易于清洁，抗细菌、耐水、耐溶剂和耐化学药品，有特别好的耐磨性,它以环氧树脂为粘结剂，故有很强的附着力。
玻璃纤维增强的无溶剂环氧涂料，具有优良的耐化学药品性、抗菌性、耐冲击性、耐磨性和耐热性外墙及地板装饰。
无溶剂型环氧磁漆既可用于水下建筑，也可用于空气中它抗流挂性好、不收缩、有良好的化学性能、耐磨、无缩孔。
六、聚氨酯涂料水溶性的聚氨酯乳胶已达到普通溶剂型涂料同样优良的性能，它有特别好的耐磨性，作为混凝土表面的涂料，既可室内用,也可室外用,对颜料有极好的分散性,故可调成各种鲜艳色彩.水溶性聚氨酯也可用于涂饰顶棚、地面，有良好的耐磨性和弹性。
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
化机常用各类油漆介绍一．车间底漆1，环氧富锌车间底漆产品说明：这是一种高防腐性能，快干型双组份富锌环氧树脂车间底漆主要特性：锌粉具有阴极保护作用，防锈性能优异，包养期约9个月干性快，只需很短的时间既能搬运、对方和涂装后道油漆具有良好的耐油性，耐水性和耐溶剂性能漆膜厚度在规定范围内，不影响焊缝性能能与大多数油漆体系配套用途：用于造船厂、重型机械厂、汽车制造厂、钢结构厂等钢材预处理流水线作为车间底漆颜色及外观：灰色无光施工参数：比量2.3±kg/L 干膜厚度20μm 湿膜厚度40μm 体积固体份50% 理论用量94g/m²闪点5℃表干（25℃）5min 实干（25℃）24h 完全固化7d 流水线干燥时间≤5min （钢材预热50℃，烘道温度120℃）复涂间隔时间：底材温度5℃-最短24h 20℃16h 30℃8h 最长不限制熟化时间：（25℃）30min混合比例：甲：乙10:1 （重量比）可使用时间（混合后）：气温5℃24h 气温20℃8h 气温30℃4h后道配套用漆：与氯化橡胶、环氧、环氧沥青、沥青系、环氧酯等体系的涂料配套使用表面处理：钢材喷砂处理至Sa2.5级，粗糙度30~70μm涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径2~2.5mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）注意事项：富锌底漆表面能形成锌盐（又称白锈），在涂装后道漆之前不应长时间暴露。
如需较长的涂装间隔时间，建议尽快涂装环氧防锈漆作为封闭层，以减少二次除锈工作量。
在清净的室内环境中放置几个月，在清净的室外环境放置14天漆膜表面不会形成锌盐。

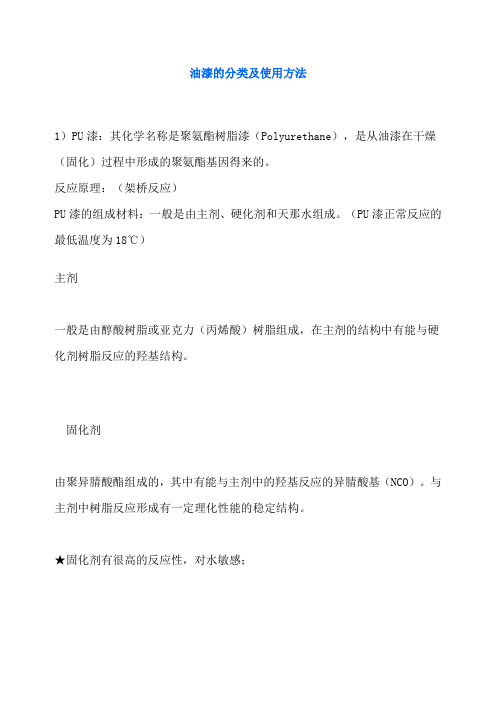

油漆的分类及使用方法1）PU漆：其化学名称是聚氨酯树脂漆（Polyurethane），是从油漆在干燥（固化）过程中形成的聚氨酯基因得来的。
反应原理：（架桥反应）PU漆的组成材料：一般是由主剂、硬化剂和天那水组成。
（PU漆正常反应的最低温度为18℃）主剂一般是由醇酸树脂或亚克力（丙烯酸）树脂组成，在主剂的结构中有能与硬化剂树脂反应的羟基结构。
固化剂由聚异腈酸酯组成的，其中有能与主剂中的羟基反应的异腈酸基（NCO）。
与主剂中树脂反应形成有一定理化性能的稳定结构。
★固化剂有很高的反应性，对水敏感；天那水天那水是由几种溶剂混合而成的，天那水的主要功能有以下几点：a.将油漆调整到适当的粘度，便于操作。
b.将油漆表干时间调整到合理的范围，以便有适当的时间让油漆消泡、流平。
c.提供足够的溶解性使消泡剂、流平剂等发挥作用。
2）NC漆：化学名称是硝化纤维素涂料，英文名Nitro cellulose 。
NC漆是一种传流的热塑性涂料，是靠天那水的挥发来实现漆膜的干燥的。
3）PE漆不饱和聚酯树脂漆，简称聚酯漆。
英文名：Unsaturated PolyesterPE漆主要包括主剂——树脂兰水——促进剂（还原剂）白水——引发剂（氧化剂）稀释剂——交联剂（苯乙烯）★PE漆是一种热固性涂料。
4）着色剂在中国着色剂习惯性地被分为两大类：底着色剂和色精5）水性漆单组份涂料。
清晰，无气味。
固含量，施工方便。
相对比油性涂料环保。
水性漆的温/湿度要控制在15-30℃ 50-65%，涂布量70-150g/m2 6）UV漆UV漆是Ultraviolet Curing Paint 的英文缩写。
即紫外光固化油漆，也称光引发涂料，光固化涂料。
与PU、PE、NC等油漆以成膜物质命名方式不同，UV漆是以油漆的固化方式命名的。
UV漆是通过机器设备自动辊涂、淋涂到家具板面上，在紫外光（波长为320-390nm）的照射下促使引发剂分解，产生自由基，引发树酯反应，瞬间固化成膜。
油漆品种简介（一）(2010/01/19 14:43)一、酚醛树脂油漆酚醛树脂油漆（代号F）类是以酚醛树脂为主要成膜物的油漆。
其特点是干燥快、硬度高、耐水、耐化学腐蚀，但性脆、易泛黄，不宜做白漆。
此类漆约占我国漆产量的20%。
按树脂种类分为如下四类：（1）醇溶性酚醛树脂油漆。
这种油漆以苯酚和甲醛缩合生成热塑性或热固性酚醛树脂，溶于乙醇制成清漆。
热塑性产品可自干，并具有一定的耐汽油、耐酸、绝缘性，但漆膜脆，故用得少。
热固性需烘干，亦可用固化剂自干，耐油、耐水、绝缘，但不耐强酸、强碱，可作防潮、绝缘和粘合用漆。
（2）油溶性酚醛树脂油漆。
此类油漆用对丁酚或对苯基苯酚和甲醛反应制成树脂，热溶于油中，再和干性油及其他树脂共炼制成漆。
其涂膜坚硬、干燥快、附着力好，除耐候性稍逊与醇酸树脂外，耐水、耐化学药品腐蚀性大大优于醇酸漆。
它宜作为防腐油漆、罐头漆、绝缘漆、耐水漆和船用漆。
（3）改性酚醛树脂油漆。
松香改性酚醛树脂油漆。
以松香酸的不饱和和环于酚醛缩聚物化合，再与甘油酯化松香酸的羧基反应制成。
这种树脂与干性油混合炼制，可制得不同油度的酚醛漆料，加入催干剂和颜料等可制成各种酚醛清漆、磁漆、调合漆等。
其漆膜坚韧，干燥迅速，性能良好，比酯胶漆耐水性和耐久性强，耐候性不如醇酸磁漆。
它价格低廉，广泛用于木器、家具、建筑物、机械、船舶和绝缘材料。
该类油漆品种多，产量大，在酚醛树脂油漆产品中占重要地位。
丁醇改性酚醛树脂油漆。
由热固性酚醛缩合物加丁醇进行醚化，再与环氧树脂或干性油混炼制成。
其涂膜柔软，耐化学品腐蚀，常用于罐头内层、化工行业防腐蚀和电气绝缘。
（4）水溶性酚醛树脂油漆。
将改性酚醛树脂和平性油热炼后加入顺酐改性，并用氨水中和制成水溶性酚醛树脂，再加入颜料、溶剂、催干剂料等制成电泳油漆。
二、沥青油漆沥青油漆（代号L）因其良好的防腐蚀性、绝缘性及装饰性和价格低廉，在油漆产品中占有一定的地位。
沥青油漆以天然沥青和人造沥青为主要成膜物质。
涂料分类涂料是一种广泛应用于建筑、家居装饰、工业制造等领域的涂装材料。
它不仅能够美化表面，还能起到保护和防腐的作用。
涂料根据不同的用途和成分可以分为多个分类，下面将对常见的涂料进行分类介绍。
一、水性涂料水性涂料是以水为介质的涂料，由溶剂、树脂、颜料等组成。
它具有环保、无毒、无污染的特点，而且容易干燥，易于清洗。
水性涂料广泛应用于家庭装修、室内墙面等领域，是目前市场上较为流行的一种涂料。
二、油性涂料油性涂料是以溶剂为介质的涂料，由树脂、颜料、溶剂等组成。
它具有抗水、耐酸碱、耐候性好的特点，适用于室外涂装和金属表面的保护。
但由于其含有有机溶剂，使用时需要注意通风和防火。
三、乳胶漆乳胶漆是一种以乳胶树脂为基料的涂料，它具有无毒、环保、易于施工等特点，广泛应用于家庭装修和室内墙面。
乳胶漆有多种颜色可供选择，可以根据个人喜好来装饰房间。
四、石膏涂料石膏涂料是以石膏粉为主要成分的涂料，它具有吸音、隔热、防火的特点，适用于室内装修和墙面处理。
石膏涂料可以形成一层均匀、光滑的表面，给人一种质感好、逼真的效果。
五、防火涂料防火涂料是一种具有防火功能的涂料，它能够阻止火焰的蔓延，减少火灾的危害。
防火涂料广泛应用于建筑物、电线电缆、木材等领域，对于保护人身安全和财产安全起到了重要作用。
六、耐候性涂料耐候性涂料是一种具有耐候性的涂料，它能够在恶劣的室外环境下保持长久的保护效果。
耐候性涂料可以抵抗紫外线、酸雨、高温、低温等因素的侵蚀，使被涂物表面保持良好的状态。
七、防腐涂料防腐涂料是一种具有防腐功能的涂料，它能够阻止金属表面的腐蚀，延长其使用寿命。
防腐涂料主要应用于金属结构、船舶、铁路等领域，对于防止腐蚀和保护设施起到了重要作用。
八、环保涂料环保涂料是指对人体和环境无害的涂料，它不含有害物质，具有低污染、低异味、低挥发性的特点。
环保涂料广泛应用于家庭装修、医疗机构、学校等对环境要求较高的场所。
以上是关于涂料分类的介绍，不同类型的涂料具有不同的特点和应用范围。
涂料分为无机涂料、有机涂料及有机和无机复合涂料三大类。
其中有机涂料分为溶剂型、水溶型及乳胶涂料三种：油漆是油性涂料的俗称，以有机溶剂为分散介质；水性涂料以水为分散介质。
根据分散方式的不同，水性涂料又可分为水溶性和水分散性两种。
乳胶漆是水分散性涂料，它是以合成树脂乳液为基料，填料经过研磨分散后加入各种助剂精制而成的涂料。
依照特点及适用范围，乳胶漆分为内墙乳胶漆、外墙乳胶漆、其他特种漆等编辑本段按特性分类水溶性内墙乳胶漆水溶性内墙乳胶漆无污染、无毒、无火灾隐患，易于涂刷、干燥迅速，漆膜耐水、耐擦洗性好，色彩柔和。
水溶性内墙乳胶漆，以水作为分散介质，无有机溶剂性毒气体带来的环境污染问题，透气性好，避免了因涂膜内外温度压力差而导致的涂膜起泡弊病，适合未干透的新墙面涂装。
水溶性涂料水溶性涂料价格低廉，具有一定的装饰性和保护性。
生产工艺简单，所用的资源丰富，原材料易得，耐擦洗性不如乳胶漆，一般在10次以下，易起皮、脱落、开裂、起泡，耐候性差。
在农村市场占有较大份额。
溶剂型内墙乳胶漆溶剂型内墙乳胶漆，以高分子合成树脂为主要成膜物质，必须使用有机溶剂为稀释剂，该涂料用一定一的颜料、填料及助剂经混合研磨而制成，是一种挥发性涂料，价格比水溶性内墙乳胶漆和水溶性涂料要高。
因此类涂料使用易燃溶剂在施工中易造成火灾。
但在低温施工时性能好于水溶性内墙乳胶漆和水溶性涂料有良好的耐候性和耐污染性，有较好的厚度、光泽、耐水性、耐碱性。
但在潮湿的基层上施工易起皮起泡、脱落等。
通用型乳胶漆通用型乳胶漆代表一大类通用型乳胶漆，适合不同消费层次要求，是目前占市场份额最大的一种产品，最普通的为无光乳胶漆，效果白而没有光泽，刷上确保墙体干净、整洁，具备一定的耐刷洗性，具有良好的遮盖力。
典型的是一种丝绸墙面漆，手感跟丝绸缎面一样光滑、细腻、舒适，侧墙可看出光泽度，正面看不太明显。
这种乳胶漆对墙体比较苛刻，如若是旧墙返新，底材稍有不平，灯光一打就会显示出光泽不一至，因此对施工要求也比较高，施工时要求活做得非常细致，才能尽显其高雅、细腻、精致之效果。
酚醛树脂酚醛树脂漆是以酚醛树脂或改性酚醛树脂与干性植物油为主要成膜物质的涂料。
按所用酚醛树脂种类的不同可将其分为醇溶性酚醛树脂涂料；油溶性纯酚醛树脂涂料；改性酚醛树脂涂料；水溶性酚醛树脂涂料四类。
此类漆干燥快、硬度高、耐水、耐化学腐蚀，但性脆，易泛黄，不宜制作白漆。
用于木器家具、建筑、机械、电机、重型机械底盘、船舶和化工防腐等方面。
沥青漆沥青漆：是以沥青为主要基料的涂料，此涂料原料广泛，价廉易购，施工容易，且涂料有特别的防水性能和防腐蚀能，耐化学性能也很好，但色黑，涂膜不光滑，有渗色性，抗高温差。
适用于室外各类基层的防护涂饰用。
主要品种有溶剂型和水乳型两类。
醇酸树脂漆以多元醇、多元酸和干性植物油制成的醇酸树脂为主要成膜物质的一类涂料称为醇酸树脂漆。
此类漆施工性能好，能常温干燥成膜，涂膜光亮丰满、附着力强、柔韧、坚固且不易老化。
另外，还可利用醇酸树脂与其他树脂混溶性好的特点，拼配成多种各具特色的涂料产品，以满足不同需要。
广泛用于建筑、桥梁、船舶、车辆、仪器、仪表等的涂饰。
固化时间长，表干需要2H，实干需要24H湿度低于75%温度低于-5℃不可施工。
氨基树脂漆通常是指用氨基树脂作为交联剂，与其他基体树脂配合，在一定温度下经烘烤形成坚韧的三维结构涂层的涂料。
塑形好，抗紫外线能力强。
氨基树脂主要品种有脲醛树脂、三聚氰胺甲醛树脂，其最多用量不超过基料总量的35%。
常用的基体树脂有醇酸、聚酯、丙烯酸、环氧树脂等。
主要品种有氨基醇酸烘漆、酸固型氨基树脂漆、氨基树脂改性硝化纤维素涂料、水溶性氨基树脂涂料等，氨基醇酸烘漆是目前使用最广的工业用漆。
为了提高该种类漆的柔软性能，一般与其他涂料混合使用。
硝基漆硝基漆是目前比较常见的木器及装修用涂料。
是装饰作用较好，施工简便，干燥迅速表干2分钟实干1.5H，对涂装环境的要求不高，具有较好的硬度和亮度，不易出现漆膜弊病,修补容易。
但是固含量较低，需要较多的施工道数才能达到较好的效果；耐久性不好，尤其是内用硝基漆，其保光保色性不好不耐紫外线，使用时间长出现失光、开裂、变色等；漆膜保护作用不好，不耐有机溶剂、不耐热、不耐腐蚀。
1. 常用油漆种类： PE （不饱和聚酯树脂涂料）、 PU （聚氨酯漆）、 NC （硝基漆）、 UV （紫外线光固化反应油漆）• PE （不饱和聚酯树脂涂料）：三液反应型（蓝水 + 白水 + 主剂），具有高硬度、高耐磨、耐化学性、阻燃性等特点，其缺点是有毒，存放不安全，容易出现火灾，品质不容易控制，操作难度大（因其比例成分控制极为严格），主要用于钢琴烤漆。
• PU （聚氨酯漆）：二液反应型（主剂 + 固化剂），具有良好的机械性能，较高的固体含量，各方面性能都比较好等特点，其缺点是施工工序复杂，对施工环境要求很高，干燥速度慢，有时候不够硬，漆膜容易产生弊病，主要用于地板涂料，防腐涂料，预卷材涂料等。
• NC （硝基漆）：属于物理反应型，具有施工简便，干燥迅速，对涂装环境要求不高，不易出现漆膜弊病，修补容易，且价格便宜等特点，其缺点是固含量较低，需要较多的施工道数才能达到较好的效果，耐久性不好，保护作用不好，不耐有机溶剂，不耐热，不耐腐蚀，主要用于木器及家具的涂装，家庭装修，一般装饰涂装等。
• UV （紫外线光固化反应油漆）：属于光化学反应型（主剂 + 单体助剂 + 感光剂），是一种不含挥发性溶剂的油漆，无毒，无味，漆膜具有耐酸、耐碱、耐摩擦、漆膜饱满、亮度高、不结露、不吸尘、易清洁、附着力强、耐老化。
主要用于木器涂料、电器涂料、汽车涂料、金属涂料等。
2．以上四种油漆比较如下表：油漆常见术语及解释及其问题出现原因（针对喷涂）⑴流挂：指涂料施于垂直面时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚而不均匀涂层。
导致原因：①操作不好，喷枪口枪太大；②涂料太稀；③涂装物表面太平整；④涂层太厚，薄刷多遍。
⑵发白：指有光涂料干燥过程中，漆膜上有时呈现乳白色现象。
导致原因：①水分浓度过高；②溶剂解析力不够；③基材本身水分含量过高。
⑶起皱：指漆膜呈现多少有规律的小波幅波纹式的皱纹，它可深及部分或全部膜厚。
1. 常用油漆种类： PE （不饱和聚酯树脂涂料）、 PU （聚氨酯漆）、 NC （硝基漆）、 UV （紫外线光固化反应油漆）• PE （不饱和聚酯树脂涂料）：三液反应型（蓝水 + 白水 + 主剂），具有高硬度、高耐磨、耐化学性、阻燃性等特点，其缺点是有毒，存放不安全，容易出现火灾，品质不容易控制，操作难度大（因其比例成分控制极为严格），主要用于钢琴烤漆。
• PU （聚氨酯漆）：二液反应型（主剂 + 固化剂），具有良好的机械性能，较高的固体含量，各方面性能都比较好等特点，其缺点是施工工序复杂，对施工环境要求很高，干燥速度慢，有时候不够硬，漆膜容易产生弊病，主要用于地板涂料，防腐涂料，预卷材涂料等。
• NC （硝基漆）：属于物理反应型，具有施工简便，干燥迅速，对涂装环境要求不高，不易出现漆膜弊病，修补容易，且价格便宜等特点，其缺点是固含量较低，需要较多的施工道数才能达到较好的效果，耐久性不好，保护作用不好，不耐有机溶剂，不耐热，不耐腐蚀，主要用于木器及家具的涂装，家庭装修，一般装饰涂装等。
• UV （紫外线光固化反应油漆）：属于光化学反应型（主剂 + 单体助剂 + 感光剂），是一种不含挥发性溶剂的油漆，无毒，无味，漆膜具有耐酸、耐碱、耐摩擦、漆膜饱满、亮度高、不结露、不吸尘、易清洁、附着力强、耐老化。
主要用于木器涂料、电器涂料、汽车涂料、金属涂料等。
2．以上四种油漆比较如下表：油漆常见术语及解释及其问题出现原因（针对喷涂）⑴流挂：指涂料施于垂直面时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚而不均匀涂层。
导致原因：①操作不好，喷枪口枪太大；②涂料太稀；③涂装物表面太平整；④涂层太厚，薄刷多遍。
⑵发白：指有光涂料干燥过程中，漆膜上有时呈现乳白色现象。
导致原因：①水分浓度过高；②溶剂解析力不够；③基材本身水分含量过高。
⑶起皱：指漆膜呈现多少有规律的小波幅波纹式的皱纹，它可深及部分或全部膜厚。
化机常用各类油漆介绍一．车间底漆1，环氧富锌车间底漆产品说明：这是一种高防腐性能，快干型双组份富锌环氧树脂车间底漆主要特性：锌粉具有阴极保护作用，防锈性能优异，包养期约9个月干性快，只需很短的时间既能搬运、对方和涂装后道油漆具有良好的耐油性，耐水性和耐溶剂性能漆膜厚度在规定范围内，不影响焊缝性能能与大多数油漆体系配套用途：用于造船厂、重型机械厂、汽车制造厂、钢结构厂等钢材预处理流水线作为车间底漆颜色及外观：灰色无光施工参数：比量2.3±kg/L 干膜厚度20μm 湿膜厚度40μm 体积固体份50% 理论用量94g/m²闪点5℃表干（25℃）5min 实干（25℃）24h 完全固化7d 流水线干燥时间≤5min（钢材预热50℃，烘道温度120℃）复涂间隔时间：底材温度5℃-最短24h 20℃16h 30℃8h 最长不限制熟化时间：（25℃）30min混合比例：甲：乙10:1 （重量比）可使用时间（混合后）：气温5℃24h 气温20℃8h 气温30℃4h后道配套用漆：与氯化橡胶、环氧、环氧沥青、沥青系、环氧酯等体系的涂料配套使用表面处理：钢材喷砂处理至Sa2.5级，粗糙度30~70μm涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径2~2.5mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）注意事项：富锌底漆表面能形成锌盐（又称白锈），在涂装后道漆之前不应长时间暴露。
如需较长的涂装间隔时间，建议尽快涂装环氧防锈漆作为封闭层，以减少二次除锈工作量。
在清净的室内环境中放置几个月，在清净的室外环境放置14天漆膜表面不会形成锌盐。
但在工业和海洋环境中则会很快产生锌盐，涂装后道油漆的间隔时间应尽可能缩短。
在有锌盐的表面，应采用清扫级喷砂机或机械除锈法进行二次除锈处理，并除去所有杂物在高温季节施工时，易发生干喷。
为防止干喷现象的产生，须以稀释剂稀释至不干喷为止。
2，环氧铁红车间底漆产品说明：这是一种双组份，环氧树脂车间底漆主要特性：具有良好的防锈性能，漆膜厚度25μm时，保养期3-6个月漆膜不含锌，焊接切割时不会产生有害气体干性快，只需很短的时间即能搬运，堆放和涂装后道油漆具有优异的焊接切割性能，漆膜厚度在规定的范围内，不影响焊接性能具有良好的耐油性，耐水性和耐溶剂性能能与大部分油漆体系配套用途：用于造船厂、重型机械厂、汽车制造厂、钢结构厂等钢材预处理流水线作为车间底漆颜色及外观：铁红色无光施工参数：比量1.15±kg/L 干膜厚度25μm 湿膜厚度100μm 体积固体份25% 理论用量115g/m²闪点5℃表干（25℃）5min 实干（25℃）24h 完全固化7d 流水线干燥时间≤5min（钢材预热50℃，烘道温度120℃）复涂间隔时间：底材温度5℃-最短24h 20℃16h 30℃8h 最长不限制熟化时间：（25℃）30min混合比例：甲：乙10:1 （重量比）可使用时间(混合后)：气温5℃24h 气温20℃8h 气温30℃4h后道配套用漆：与氯化橡胶、环氧、环氧沥青、沥青系、环氧酯等体系的涂料配套使用表面处理：钢材喷砂处理至Sa2.5级，粗糙度30~70μm涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-10%（以油漆重量计）嘴口径2~2.5mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）注意事项：在高温季节施工时，易发生干喷。
为防止干喷现象的产生，须以稀释剂稀释至不干喷为止。
二，环氧涂料1，环氧富锌底漆产品说明：由锌粉、环氧树脂和聚酰胺树脂组成，是一种防腐性能优异的双组份厚膜型富锌底漆。
主要特性：漆膜中含有戴亮的金属锌粉，具有阴极保护作用。
具有优异的防腐性能和耐久性具有优异的附着力和耐冲击性能具有优异的耐磨性，具有广泛的耐油性和耐溶性能干性快，能在低温下固化用途：用于港口机械、重型机械、石油开采和矿井设备、船舶线以上船壳和甲板、桥梁、埋地管道、煤气外壁等钢铁结构的重防腐蚀涂装体系作防锈底漆之用。
颜色及外观：灰色无光施工参数：比量2.3kg/L 干膜厚度80μm 湿膜厚度148μm 体积固体份54% 理论用量340g/m²闪点25℃表干（25℃）5min 实干（25℃）24h 完全固化7d复涂间隔时间：底材温度5℃-最短24h 20℃16h 30℃8h 最长不限制熟化时间：（25℃）30min混合比例：甲：乙10:1 （重量比）可使用时间（混合后）：气温5℃12h 气温25℃8h 气温30℃6h后道配套用漆：环氧云铁底漆、环氧、环氧沥青、环氧橡胶等防锈漆或面漆表面处理：有氧化皮钢材-喷砂处理至Sa2.5级，表面粗糙度30~70μm，或采用酸洗处理至除尽全部氧化皮、铁锈、并进行彻底的中和、水洗和钝化。
除铁锈前须除尽表面油污、焊接飞溅并打磨焊缝和尖角。
本产品不推荐用于手工除锈的钢铁表面，但除锈良好达到St3级的小面积修补除外涂有富锌底漆的漆膜表面-如漆膜表面受到机械损伤，已损坏到富锌底漆并出现局部锈蚀的部位，应采用局部喷砂处理至Sa2.5级。
或采用弹性砂轮片打磨至St3级，才能进行富锌底漆的局部修补，如旧漆膜完好无损，只是漆膜分化或受机械损伤，只要将漆膜以砂纸打毛并除尽旧漆膜表面的油污和杂物直接涂装中间层漆即可。
如旧漆膜使用年限久长，已全面失效，则应喷砂处理至Sa2.5级，才能进行富锌底漆的涂装。
底材温度须高于露点以上3℃室外施工底材低于5℃时，环氧与固化剂反应停止，不能进行施工。
涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-5%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15~17MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-25%（以油漆重量计）嘴口径2~3mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）注意事项：富锌底漆表面能形成锌盐（又称白锈），在涂装后道漆之前不应长时间暴露。
如需较长的涂装间隔时间，建议尽快涂装环氧防锈漆作为封闭层，以减少二次除锈工作量。
在清净的室内环境中放置几个月，在清净的室外环境放置14天，漆膜表面不会形成锌盐。
但在工业和海洋环境中则会很快产生锌盐，涂装后道油漆的间隔时间应尽可能缩短。
在有锌盐的表面，应采用清扫级喷砂机或机械除锈法进行二次除锈处理，并除去所有杂物2，环氧铁红底漆产品说明：由氧化铁红、锌黄、环氧树脂和聚酰胺树脂等组成，是一种双组份环氧防锈底漆。
主要特性：漆膜具有优异的防腐性能和耐久性具有优异的附着力和耐冲击性能具有广泛的耐油性和耐溶性能具有良好的耐水和耐盐水性与环氧型、聚氨酯型和氯化橡胶面漆有良好的层间附着力。
用途：适用于码头钢结构、造船厂、重型机械厂、电力机械厂、化工机械厂、化工企业、矿山机械、水工钢铁结构等作防锈底漆之用。
颜色及外观：铁红色无光施工参数：比量1.3kg/L 干膜厚度35μm 湿膜厚度85μm 体积固体份41% 混合比甲：乙5:1理论用量110g/m²闪点27℃表干（25℃）2h 实干（25℃）24h 完全固化7d复涂间隔时间：底材温度5℃-最短24h 20℃16h 30℃8h 最长不限制熟化时间：（25℃）30min可使用时间（混合后）：气温5℃8h 气温20℃6h 气温30℃4h后道配套用漆：环氧云铁底漆、环氧、环氧沥青、环氧橡胶等防锈漆或面漆、丙烯酸聚氨酯面漆表面处理：有氧化皮钢材-喷砂处理至Sa2.5级。
无氧化皮钢材-以弹性砂磨片打磨至St3级涂有车间底漆的钢材-漆膜损伤级锈蚀处二次除锈，打磨至St3级。
焊接，火焰切割或火工校正燃烧部位-打磨至St3级。
底材温度须高于露点以上3℃室外施工底材低于5℃时，环氧与固化剂反应停止，不能进行施工。
涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-5%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15~17MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-15%（以油漆重量计）嘴口径2~3mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）3，环氧云铁中间漆产品说明：由云母氧化铁防锈颜料和环氧树脂及聚酰胺树脂组成的一种双组份环氧防锈漆主要特性：在富锌底漆和钢铁的喷锌层上具有良好的附着力和封闭性能能用于大气和水下钢铁设施对工业和化学大气环境有较好的耐候性具有良好的耐磨性。
与后道漆膜具有良好的层间附着力，具有广泛的配套性用途：可作为环氧富锌底漆、无机锌等高性能防锈漆的中间层漆，以增强整个涂层的层间附着力和保护性能；可作为钢铁上金属喷锌层或镀锌钢铁表面的封闭层漆；也可直接涂装在经喷砂处理的钢铁表面作钢铁表面作防锈底漆之用。
颜色及外观：灰色无光施工参数：比量1.36kg/L 干膜厚度80μm 湿膜厚度145μm 体积固体份55% 理论用量197g/m²闪点27℃表干（25℃）2h 实干（25℃）16h 完全固化7d复涂间隔时间：底材温度10℃-最短10h 20℃8h 30℃6h 最长不限制熟化时间：（25℃）30min混合比例：甲：乙5:1 （重量比）可使用时间(混合后)：气温10℃16h 气温20℃8h 气温30℃6h 最长3个月后道配套用漆：环氧面漆、丙烯酸面漆、氯化橡胶面漆、聚氨酯面漆等前道配套用漆：环氧富锌底漆、环氧铁红底漆、无机富锌底漆表面处理：涂有锌粉底漆的钢材-除去所有油污杂物和锌盐镀锌钢材-以弹性砂轮片除去所有油污杂物和锌盐；如用于水下部位则必须采用清扫喷砂进行表面处理未经暴晒过的喷锌钢材-除去所有油污杂物和锌盐后以钢丝绒打毛钢铁喷砂处理至Sa2.5级涂有车间底漆的钢材-采用轻砂或风动（电动）工具进行二次除锈，除锈质量达到St3级与可以配套的旧漆膜-除去所有油污杂物后将旧漆膜打毛底漆温度需要与露点以上3℃室外施工底材低于5℃时环氧与固化剂的固化反应停止，不能进行施工涂装方法：1,高压无气喷涂稀释剂环氧稀释剂稀释量0-5%（以油漆重量计）嘴口径0.4~0.5mm喷出压力15~20MPa（约90~120kg/m³）2,空气喷涂稀释剂环氧稀释剂稀释量0-15%（以油漆重量计）嘴口径2~3mm喷出压力0.3~0.4MPa（约3~4kg/m³）3,滚涂/刷涂稀释剂环氧稀释剂稀释量0~5%（以油漆重量计）4，各色环氧防腐面漆产品说明：以环氧树脂、各色颜料、体质颜料、聚酰胺固化剂等组成的双组份环氧面漆。
