电线最要求规范地接法

电线规范的接法电线接法在家庭装修、工业生产及其他领域中都有应用，正确的电线接法可以保证电气安全，防止电火灾等事故发生。

接线可以分为两种：平行接线和穿线接线。

本文将介绍电线接法的规范及注意事项。

一、平行接线平行接线是在同一个电路内将两条电线连接在一起的一种方式，常用于连接配电盘、灯具开关等。

平行接线主要有以下几种方法：1、套管接法套管接法是将待连接电线的端头分别剥掉一段导体部分，并相互穿过一个绝缘外套，再用钳子将套管整个卡紧。

在此过程中要注意，剥光的部分不能过长，过长的剥线部分在钳子卡紧时容易折断，导致接触不良。

套管的局部也不能有缺陷、裂纹等瑕疵，否则电线容易断裂。

2、开孔接法开孔接法是在接线盒内部使用开孔式压型端子来将两条平行电线连接在一起。

通常情况下，需要选用符合电线截面的压型端子，紧固端子前要注意将电线的剥线部分拧成捻股状，防止出现散线或松散。

环套型接法是先将电线端部裸露出的导体部分绕成环套状，然后再将两条电线的环套部分通过螺纹接头互相扣紧。

在使用过程中，需要断电，将电线的剥线长度控制在合适的范围内，避免短路或引发火灾。

二、穿线接法1、翻边装置法翻边装置法是将电线端头插入插头孔内，然后加压插针，形成插针和电线的良好接触。

在使用过程中，需要预先剥去电线的绝缘层，并折叠到插条上，注意电线的剥线部分长度不要过长或过短；在插针的固定时不能破坏插头其他部分结构，使线路失效。

拽线接法是先通过预埋管或装饰管将待连接的电线穿过插座并插上插头，再将电线以匀称的力使其与插头连接起来。

在过程中，预先要注意：将电线的剥线部分压平，不要出现散线情况；拽线时力度不能太小，否则导致电气接触不良，太大则容易损坏电线的绝缘。

3、卡槽式接法卡槽式接法是将电线剥去一定长度的绝缘，通过卡槽式压型端子，将电线卡在端子的卡槽内，并旋紧螺钉固定。

在使用过程中需要注意，需要使用符合标准的压型端子，电线接头不能有掉毛、松散、泄漏等情况发生。

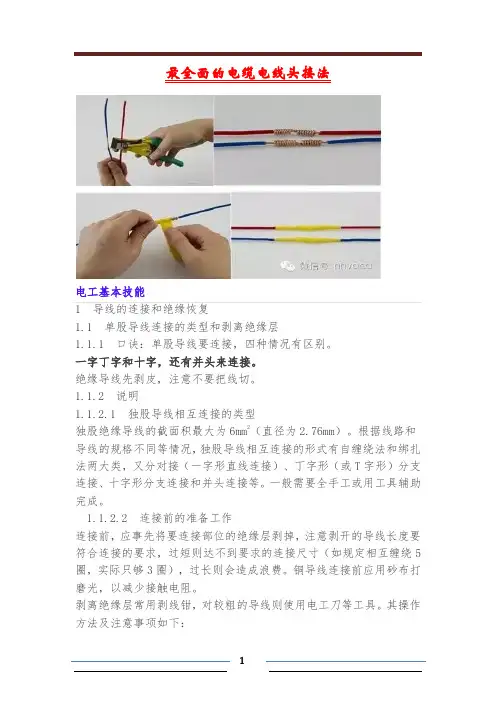

电工基本技能1导线的连接和绝缘恢复1.1单股导线连接的类型和剥离绝缘层1.1.1口诀：单股导线要连接，四种情况有区别。

一字丁字和十字，还有并头来连接。

绝缘导线先剥皮，注意不要把线切。

1.1.2说明1.1.2.1独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。

根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。

一般需要全手工或用工具辅助完成。

1.1.2.2连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。

铜导线连接前应用砂布打磨光，以减少接触电阻。

剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。

其操作方法及注意事项如下：1)用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。

图3-1a、b所示为两种常用的品种。

a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。

注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。

当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。

2)用电工刀剥离绝缘层电工刀有单刀和多用途两种。

后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。

电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。

图3-3给出了剥离导线的绝缘层的操作过程。

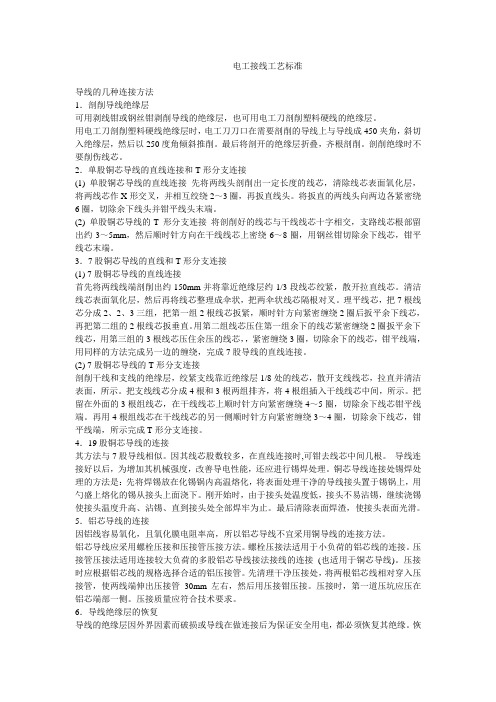

电工接线工艺标准导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。

理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。

用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。

(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。

把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。

把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。

再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。

电线对接头的正确接法
一、电线对接头的正确接法
1.检查接头的螺纹
要想安装电线对接头，首先要检查接头的螺纹是否完好，并且要看清接头的螺纹是否能够顺利和电线的螺纹对接，如果电线的螺纹有缺陷，应该及时更换新的电线来保证接头的连接可靠性。

2.检查对接头的欠缺
接下来要检查对接头是否完整，检查接头有没有缺件、有没有断腿等，如果有缺件或者断腿，必须将其更换掉，否则会影响接头的安装质量。

3.拧紧接头
在电线伸入对接头的时候，要记得一定要拧紧接头，以保证接头与电线的接触更加牢固，以及接头与电线的连接可靠性。

4.检查对接头是否安装牢固
安装完成后要检查接头是否安装牢固，这样才能有效地防止电线松脱和掉落，影响接头的安装质量。

5.检查对接头电流
最后一步就是检查对接头的电流，以保证接头的安装可靠性，防止出现电流过大、电流过小和电流不稳定等情况，以免对电线系统造成损害。

- 1 -。

电线最规范的接法电线最规范的三种接法下面是第一种接法。

注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路，与接触不良的现象.下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中,主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法,用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕.下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做,压线冒的压线钳来压线，把压电线用的专用钳子,套在压线冒上，用力压紧就行了.另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线.我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的.电线线盒内的接头不付合规范,电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪”几声的冒火，后再出现跳闸声，这种现象全部是由于,电线的接头不规范，电压在受负载的情况下,接触不良造成的. 下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示.用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削,如图3-1c)所示。

最后将剖开的绝缘层折叠,齐根剖削如图3—1d）所示。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。

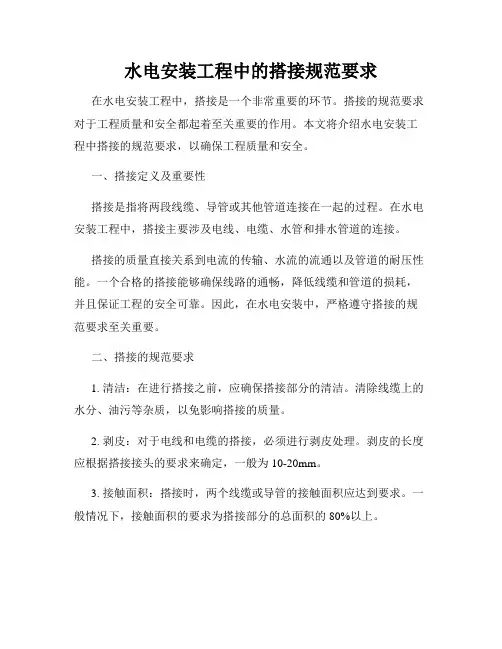

水电安装工程中的搭接规范要求在水电安装工程中，搭接是一个非常重要的环节。

搭接的规范要求对于工程质量和安全都起着至关重要的作用。

本文将介绍水电安装工程中搭接的规范要求，以确保工程质量和安全。

一、搭接定义及重要性搭接是指将两段线缆、导管或其他管道连接在一起的过程。

在水电安装工程中，搭接主要涉及电线、电缆、水管和排水管道的连接。

搭接的质量直接关系到电流的传输、水流的流通以及管道的耐压性能。

一个合格的搭接能够确保线路的通畅，降低线缆和管道的损耗，并且保证工程的安全可靠。

因此，在水电安装中，严格遵守搭接的规范要求至关重要。

二、搭接的规范要求1. 清洁：在进行搭接之前，应确保搭接部分的清洁。

清除线缆上的水分、油污等杂质，以免影响搭接的质量。

2. 剥皮：对于电线和电缆的搭接，必须进行剥皮处理。

剥皮的长度应根据搭接接头的要求来确定，一般为10-20mm。

3. 接触面积：搭接时，两个线缆或导管的接触面积应达到要求。

一般情况下，接触面积的要求为搭接部分的总面积的80%以上。

4. 连接方式：搭接的连接方式应根据具体情况而定。

对于电线和电缆的搭接，可以采用焊接、压接、冷压接等方式。

对于水管和排水管道的搭接，通常采用螺纹连接或焊接连接。

5. 包覆保护：搭接完成后，需要对搭接部分进行包覆保护。

对于电线和电缆，可以使用绝缘胶带或绝缘管进行包覆。

对于水管和排水管道，可以使用胶带或橡胶垫圈进行密封。

6. 检测验收：搭接完成后，应进行检测验收。

对于电线和电缆，可以通过绝缘电阻测试、导通测试等方式进行检测。

对于水管和排水管道，可以通过压力测试、流量测试等方式进行检测。

三、搭接中常见问题及解决方法在水电安装工程中，搭接中常常会出现一些问题，如接触不良、连接松动、包覆不严等。

这些问题会影响搭接的质量和安全。

下面是一些常见问题的解决方法：1. 接触不良：如果搭接后出现接触不良的情况，可以检查搭接部分的清洁程度，重新清洗后再次进行搭接。

2. 连接松动：如果搭接后出现连接松动的情况，可以采用适当的工具对连接部分进行加固。

家装电线安装方法之电线正规接法1、一般用于插座的为单芯线2.5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。

2、按不同颜色三卷为一组（用零线、火线、地线）用于灯具照明的为单芯线1.5平方电线，按不同颜色两卷为一组（用于零线、火线）。

3、二芯、三芯护套线是做明线使用，多用于工地上施工用，家装不太使用。

4、音响线越粗越好，建议选用2*1.5 2或2*1.2规格５．电视分配器分得越多，电视信号越差，建议尽量选用6分配以下。

一、DBJ08—20--98规定每户的电气设备应符合如下标准：1、每套住宅进户处必须设嵌墙式住户配电箱。

住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。

每套住宅应设电度表，电度表箱应分层集中嵌墙暗装设在公共部位。

住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。

电度表箱通常分层集中安装在公共通道上，这是为了便于抄表和管理，嵌墙安装是为了不占据公共通道。

2、小套(使用面积不得低于38M2)用电负荷设计功率为4KW；中套(使用面积不得低于49M2)用电负荷设计功率为4。

6KW；大套(使用面积不得低于59M2)用电负荷设计功率为6—8KW。

3、随着居民生活水平的提高，电饭堡、微波炉、空调器、电水壶、电斑斗涌人普通家庭，每户的用电负荷增长很快，1kW的用电负荷是不够的，于是DBJ08--20--94规定每户用电负荷设计功率为4kW，电度表选用5(20)A。

居民收入的增加和家用电器的降价，使一户两台空调、两台彩电和电脑进入家庭已不是新鲜事，促使每户用电负荷再次猛增，因此DBJ08——20--98把每户的用电负荷设计功率由4kW增加到4—8kW。

即高标准中套按6kW设计，高标准的商品房和130m2以上的住宅按8kW设计，电度表全部采用10(40)A 单相电度表。

4、电气插座宜选用防护型，其配置不应少于以下规定：买房,购房,装修论坛,房产论坛(1)单人卧室设单相两极和单相三极组合插座二只，单相三极空调插座一只；(2)起居室、双人卧室和主卧室设单相两极和单相三极组合插座三只，单相三极空调插座一只；(3)厨房设单相两极和单相三极组合插座及单相三极带开关插座各一只，并在排油烟器高度附近处设单相三极插座一只；(4)卫生间设单相两极和单相三极组合插座一只，有洗衣机的卫生间，应增加单相三极带开关插座一只，卫生间插座应采用防溅式。

1、连接点处接触严密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于 1-1.2 倍；2、接头的机械强度应不小于导线机械强度的 80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止剩余熔剂或者熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或者压接，不许用自缠自的方法；7、导线的连接应采用压接或者焊接〔管压接法、电阻焊法、气焊法、封端连接〕；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接， 6 平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接收，在引流处可采用跳线夹或者瓶勾线夹。

1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作〔见表 E〕。

电气间隙是指在两个导电零部件之偶尔导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘外表测得的两个导电零部件之偶尔导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区〔导体为圆形时，带电区为环形〕的半径，即为爬电距离。

2. 电气元件及其组装板的安装构造应尽量考虑发展正面拆装。

3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或者裸铜线套瓷管。

6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或者散热片的风道呈垂直方向安装，以利散热。

7. 电阻器等电热元件安装普通应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。
