PCB基板的结构

通信产品pcb基础知识PCB（Printed Circuit Board）是印刷电路板的英文缩写，是电子产品的重要组成部分，通信产品中也广泛应用。

下面将介绍通信产品PCB的基础知识。

1. PCB的概念和作用：PCB是一种支持和连接电子元器件的基板，它通过印刷方式在绝缘基板上布线，实现电子元器件的连接和固定。

在通信产品中，PCB起着支持元器件、传递信号和电力的作用，是通信产品的核心组件。

2. PCB的结构：PCB通常由基板、导线层、元器件、焊盘、焊脚等部分组成。

基板通常采用玻璃纤维、环氧树脂等绝缘材料制成，导线层用于连接各个元器件，焊盘用于连接元器件和电路板。

3. PCB的分类：根据用途和结构，PCB可以分为单层板、双层板和多层板。

单层板适用于简单电路，双层板适用于中等复杂电路，多层板适用于高密度和复杂电路。

4. PCB的设计：PCB的设计是通信产品开发的重要环节，需要考虑电路布局、元器件选型、导线设计、阻抗匹配等因素。

合理的PCB设计可以提高通信产品的性能和可靠性。

5. PCB的制造：PCB的制造包括设计、印刷、蚀刻、钻孔、焊接、组装等多个环节。

制造工艺的优劣直接影响PCB的质量和性能，通信产品的稳定性和可靠性取决于PCB的制造质量。

6. PCB的测试：PCB的测试是保证通信产品质量的重要环节，包括电气测试、可靠性测试、环境测试等。

通过测试可以验证PCB的性能和可靠性，提高通信产品的质量和竞争力。

总的来说，通信产品PCB的基础知识包括PCB的概念和作用、结构、分类、设计、制造和测试等方面。

了解和掌握这些知识对于开发和生产高质量的通信产品至关重要。

希望以上内容能够帮助您更深入地了解通信产品PCB的基础知识。

印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。

根据不同的特点和用途，PCB可以分为多种分类。

本文将从不同的角度介绍印制电路板的分类。

一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。

单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。

2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。

双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。

3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。

多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。

二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。

刚性PCB广泛应用于消费电子、通信设备等领域。

2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。

柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。

3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。

刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。

三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。

高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。

2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。

高温PCB适用于电力电子、汽车电子等高温环境下的应用。

3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。

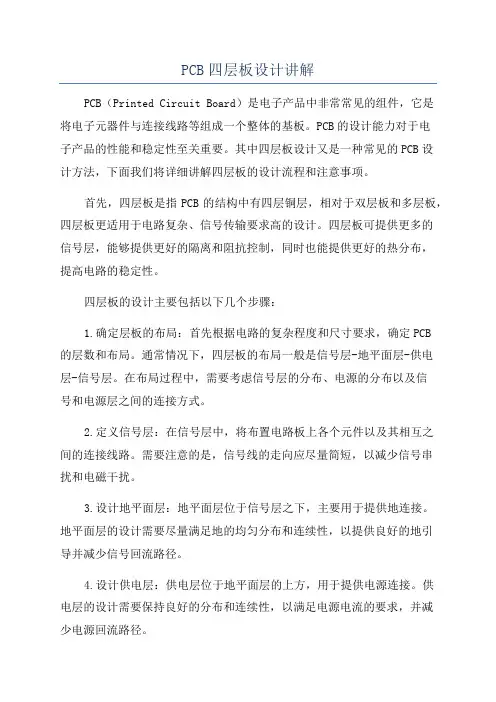

PCB四层板设计讲解PCB（Printed Circuit Board）是电子产品中非常常见的组件，它是将电子元器件与连接线路等组成一个整体的基板。

PCB的设计能力对于电子产品的性能和稳定性至关重要。

其中四层板设计又是一种常见的PCB设计方法，下面我们将详细讲解四层板的设计流程和注意事项。

首先，四层板是指PCB的结构中有四层铜层，相对于双层板和多层板，四层板更适用于电路复杂、信号传输要求高的设计。

四层板可提供更多的信号层，能够提供更好的隔离和阻抗控制，同时也能提供更好的热分布，提高电路的稳定性。

四层板的设计主要包括以下几个步骤：1.确定层板的布局：首先根据电路的复杂程度和尺寸要求，确定PCB的层数和布局。

通常情况下，四层板的布局一般是信号层-地平面层-供电层-信号层。

在布局过程中，需要考虑信号层的分布、电源的分布以及信号和电源层之间的连接方式。

2.定义信号层：在信号层中，将布置电路板上各个元件以及其相互之间的连接线路。

需要注意的是，信号线的走向应尽量简短，以减少信号串扰和电磁干扰。

3.设计地平面层：地平面层位于信号层之下，主要用于提供地连接。

地平面层的设计需要尽量满足地的均匀分布和连续性，以提供良好的地引导并减少信号回流路径。

4.设计供电层：供电层位于地平面层的上方，用于提供电源连接。

供电层的设计需要保持良好的分布和连续性，以满足电源电流的要求，并减少电源回流路径。

5. 连接信号层与地平面层和供电层：在信号层、地平面层和供电层之间，需要通过地连接和供电连接来保证电路的正常工作。

这些连接通常通过通过孔（vias）来实现，在设计过程中需要注意连接的布置和规划，以充分利用PCB的资源，提高信号质量。

除了上述的设计步骤外，四层板的设计还需要注意以下几个方面：1.尽量减少信号线的长度：由于信号线的长度与信号的传输速率和质量有关，因此应尽量减少信号线的长度，以减少信号的传输延迟和失真。

2.控制信号线的宽度和间距：在设计信号线的布局时，需要根据信号线的特性阻抗匹配要求来控制信号线的宽度和间距。

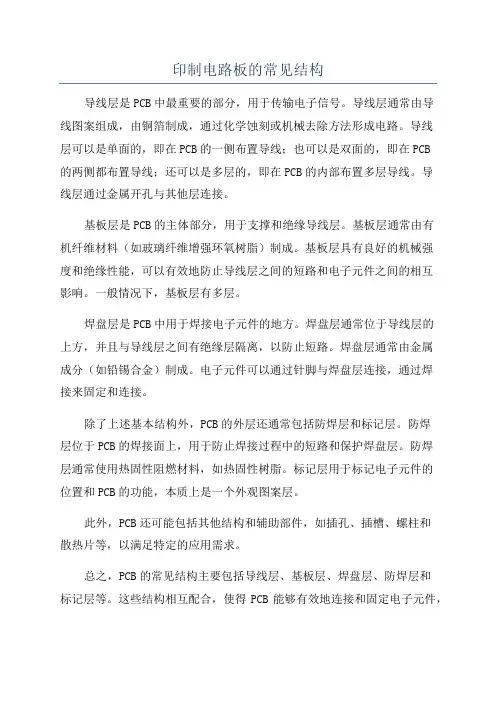

印制电路板的常见结构导线层是PCB中最重要的部分，用于传输电子信号。

导线层通常由导线图案组成，由铜箔制成，通过化学蚀刻或机械去除方法形成电路。

导线层可以是单面的，即在PCB的一侧布置导线；也可以是双面的，即在PCB的两侧都布置导线；还可以是多层的，即在PCB的内部布置多层导线。

导线层通过金属开孔与其他层连接。

基板层是PCB的主体部分，用于支撑和绝缘导线层。

基板层通常由有机纤维材料（如玻璃纤维增强环氧树脂）制成。

基板层具有良好的机械强度和绝缘性能，可以有效地防止导线层之间的短路和电子元件之间的相互影响。

一般情况下，基板层有多层。

焊盘层是PCB中用于焊接电子元件的地方。

焊盘层通常位于导线层的上方，并且与导线层之间有绝缘层隔离，以防止短路。

焊盘层通常由金属成分（如铅锡合金）制成。

电子元件可以通过针脚与焊盘层连接，通过焊接来固定和连接。

除了上述基本结构外，PCB的外层还通常包括防焊层和标记层。

防焊层位于PCB的焊接面上，用于防止焊接过程中的短路和保护焊盘层。

防焊层通常使用热固性阻燃材料，如热固性树脂。

标记层用于标记电子元件的位置和PCB的功能，本质上是一个外观图案层。

此外，PCB还可能包括其他结构和辅助部件，如插孔、插槽、螺柱和散热片等，以满足特定的应用需求。

总之，PCB的常见结构主要包括导线层、基板层、焊盘层、防焊层和标记层等。

这些结构相互配合，使得PCB能够有效地连接和固定电子元件，实现电路的功能。

不同的PCB结构适用于不同的应用场景，可以根据具体需求进行设计和制造。

pcb板的结构和使用过程中的注意事项PCB板（Printed Circuit Board）是一种用于连接和支持电子元器件的基板。

它通过导电通路将电子元器件组合起来，并提供机械支持和电气连接。

在使用PCB板的过程中，我们需要注意一些事项，以确保其正常工作和延长使用寿命。

一、PCB板的结构PCB板通常由基板、导线、元器件和焊盘等组成。

1. 基板：PCB板的基础材料，通常为玻璃纤维强化塑料，也有其他材料可供选择，如陶瓷、金属基板等。

2. 导线：导线是PCB板上的电路连接线，通常由铜箔制成。

导线的宽度和间距可以根据电路需求进行设计。

3. 元器件：元器件是电子设备的核心部件，通过焊接连接到PCB板上。

常见的元器件有电阻、电容、二极管、晶体管等。

4. 焊盘：焊盘是连接元器件的金属区域，用于焊接元器件和导线。

焊盘通常由铜制成，并镀上一层锡，以便焊接。

二、使用过程中的注意事项1. 设计合理的电路布局：在设计PCB板时，应合理规划电路布局，以确保信号传输的稳定性和最小的电磁干扰。

将频率较高的信号线与低频信号线分开布局，减少信号串扰。

2. 选择合适的材料：根据电路的需求选择适当的PCB材料，如FR-4、CEM-3等。

不同材料具有不同的性能和特点，选择合适的材料可以提高PCB板的性能和可靠性。

3. 注意导线的宽度和间距：导线的宽度和间距直接影响电路的传输能力和电流承载能力。

在设计PCB板时，应根据电路需求和电流大小合理选择导线的宽度和间距，以确保电路的正常工作。

4. 合理安排元器件的位置：在PCB板上安排元器件时，应根据电路的逻辑关系和信号传输路径进行合理布局。

将相互关联的元器件尽量靠近，减少导线的长度和电磁干扰。

5. 注意焊接质量：焊接是连接元器件和导线的重要步骤，焊接质量直接影响PCB板的可靠性。

在焊接过程中，应控制好焊接温度和时间，确保焊盘与元器件之间的良好连接。

6. 防止静电干扰：静电干扰是导致PCB板损坏的常见原因之一。

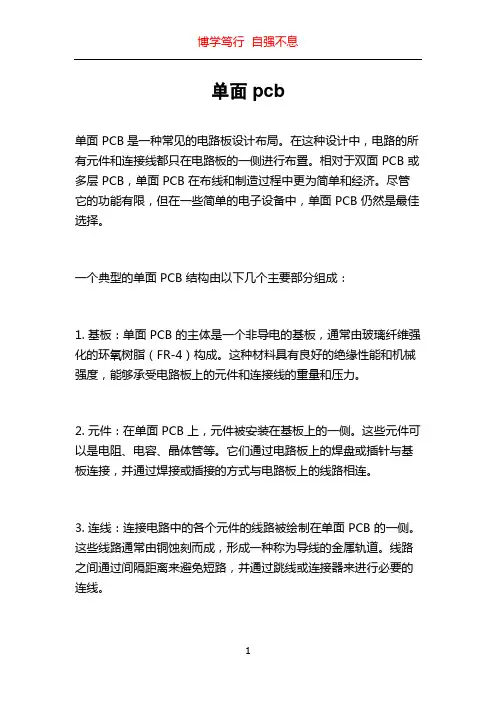

单面pcb单面 PCB是一种常见的电路板设计布局。

在这种设计中，电路的所有元件和连接线都只在电路板的一侧进行布置。

相对于双面 PCB 或多层 PCB，单面 PCB 在布线和制造过程中更为简单和经济。

尽管它的功能有限，但在一些简单的电子设备中，单面 PCB 仍然是最佳选择。

一个典型的单面 PCB 结构由以下几个主要部分组成：1. 基板：单面 PCB 的主体是一个非导电的基板，通常由玻璃纤维强化的环氧树脂（FR-4）构成。

这种材料具有良好的绝缘性能和机械强度，能够承受电路板上的元件和连接线的重量和压力。

2. 元件：在单面 PCB 上，元件被安装在基板上的一侧。

这些元件可以是电阻、电容、晶体管等。

它们通过电路板上的焊盘或插针与基板连接，并通过焊接或插接的方式与电路板上的线路相连。

3. 连线：连接电路中的各个元件的线路被绘制在单面 PCB 的一侧。

这些线路通常由铜蚀刻而成，形成一种称为导线的金属轨道。

线路之间通过间隔距离来避免短路，并通过跳线或连接器来进行必要的连线。

4. 溅墨层（Solder mask）：为了提供额外的保护和隔离性能，单面 PCB 上的线路往往会覆盖一层溅墨层。

溅墨层是一种可附着或印刷在电路板表面的聚合物涂层，它不仅可以保护线路免受外界影响，还可以通过固定焊接元件位置来提高制造效率。

5. 标记：为了方便电路板的标识和识别，单面 PCB 上通常会添加一些标记，如编码、文字或图形。

这些标记通常印刷在电路板的边缘或空闲区域，并提供有关电路板的重要信息。

单面 PCB 相对于其他类型的 PCB 具有几个优点和限制。

首先，由于其简单的设计和制造过程，单面 PCB 的成本通常较低。

其次，布线和维修都更为方便，因为所有的线路都位于同一侧，并且容易观察和访问。

此外，由于只使用了单面，所以局限于较为简单的电路设计。

如果电路复杂度较高，双面 PCB 或多层 PCB 更为适合。

在进行单面 PCB 设计时，有几个关键的注意事项需要考虑。

PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。

它是一种用于支持和连接电子元器件的基质。

PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。

二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。

- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。

- 钻孔（Vias）：用于在不同层之间实现电连接。

- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。

2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。

三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。

2. 涂布光敏剂：在基材表面形成感光层。

3. 曝光：通过光刻方式将电路图案转移到感光层。

4. 除涂剂：去除未曝光的部分光敏剂。

5. 蚀刻：用化学溶液去除导电层之外的无效导电层。

6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。

2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。

常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。

四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。

2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。

•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。

•减少串扰：尽量避免信号线与干扰源的交叉。

3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。

PCB基础知识培训目录一、PCB简介 (2)1.1 什么是PCB (3)1.2 PCB的分类 (4)1.3 PCB的应用领域 (5)二、PCB的基本结构 (7)2.1 PCB的组成部分 (8)2.2 PCB的层数 (9)2.3 PCB的尺寸和厚度 (10)三、PCB设计基本原则 (11)3.1 设计流程 (12)3.2 布局规划 (14)3.3 布线设计 (16)3.4 规则检查与优化 (17)四、PCB材料及选择 (18)4.1 PCB常用材料 (19)4.2 材料的选择与应用 (20)五、PCB制造过程 (21)5.1 制造流程 (23)5.2 生产工艺 (24)5.3 质量控制 (25)六、PCB测试与检验 (26)6.1 功能测试 (28)6.2 表面检查 (29)6.3 其他测试方法 (30)七、PCB维修与保养 (31)7.1 维修方法 (33)7.2 常见故障及排除 (34)7.3 定期保养 (35)八、PCB发展趋势与新技术 (35)8.1 发展趋势 (37)8.2 新技术介绍 (38)一、PCB简介印制电路板（Printed Circuit Board，简称PCB）是电子设备中至关重要的组成部分。

它是一个承载电子元器件并连接这些元器件以实现特定功能的基板。

在电子设备中，PCB担当着桥梁的角色，负责为各种电子部件提供物理连接和电气连接。

PCB由几个主要部分组成，包括基板、电路、元件等。

基板是PCB 的核心部分，通常由绝缘材料制成，如玻璃纤维或环氧板等。

电路则是由铜箔或其他导电材料构成的线路，这些线路通过蚀刻或印刷的方式被刻在基板上。

元器件则通过焊接或者其他方式连接到这些线路之上，从而形成一个完整的电路系统。

PCB具有高密度、高精度和高可靠性等特点，能够实现复杂的电路设计和布局。

随着电子技术的飞速发展，PCB的设计和制造已经成为一项高度专业化的技术。

从手机、计算机到汽车和工业设备，几乎所有的电子产品都需要依赖PCB来实现各种功能。

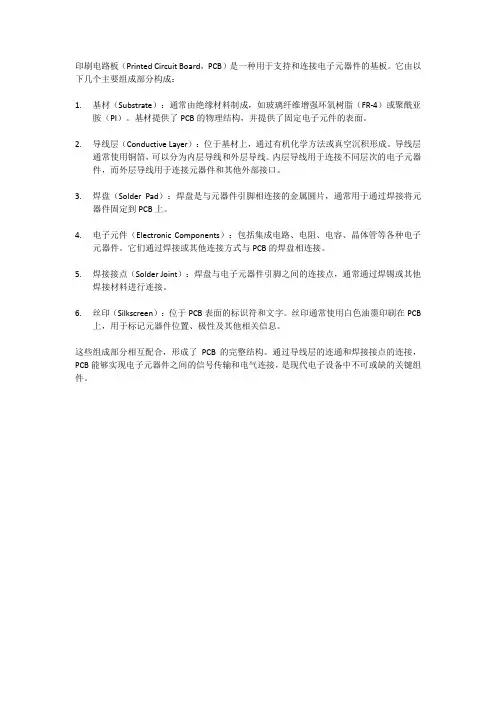

印刷电路板（Printed Circuit Board，PCB）是一种用于支持和连接电子元器件的基板。

它由以下几个主要组成部分构成：
1.基材（Substrate）：通常由绝缘材料制成，如玻璃纤维增强环氧树脂（FR-4）或聚酰亚
胺（PI）。

基材提供了PCB的物理结构，并提供了固定电子元件的表面。

2.导线层（Conductive Layer）：位于基材上，通过有机化学方法或真空沉积形成。

导线层
通常使用铜箔，可以分为内层导线和外层导线。

内层导线用于连接不同层次的电子元器件，而外层导线用于连接元器件和其他外部接口。

3.焊盘（Solder Pad）：焊盘是与元器件引脚相连接的金属圆片，通常用于通过焊接将元
器件固定到PCB上。

4.电子元件（Electronic Components）：包括集成电路、电阻、电容、晶体管等各种电子
元器件。

它们通过焊接或其他连接方式与PCB的焊盘相连接。

5.焊接接点（Solder Joint）：焊盘与电子元器件引脚之间的连接点，通常通过焊锡或其他
焊接材料进行连接。

6.丝印（Silkscreen）：位于PCB表面的标识符和文字。

丝印通常使用白色油墨印刷在PCB
上，用于标记元器件位置、极性及其他相关信息。

这些组成部分相互配合，形成了PCB的完整结构。

通过导线层的连通和焊接接点的连接，PCB能够实现电子元器件之间的信号传输和电气连接，是现代电子设备中不可或缺的关键组件。

pcb相关的概念
PCB是印刷电路板（Printed Circuit Board）的缩写，是一种用于支持和连接电子组件的基础材料。

以下是一些与PCB相关的概念：
1. PCB布局设计：这是指在PCB上放置和连接电子元件的过程。

设计人员需要考虑电路的功能、布线的最佳路径、信号完整性和电磁兼容等因素。

2. PCB材料：PCB通常由基板材料、导电层和保护层组成。

常见的基板材料包括FR-4玻璃纤维、金属基板和陶瓷基板等。

3. PCB层次结构：多层PCB由多个层次的导电层和绝缘层组成。

每个层次都可以用于电路连接和信号传输。

4. 焊盘和焊接：焊盘是用于连接电子元件引脚和PCB的金属圆盘。

焊接是将引脚与焊盘通过焊料连接起来的过程。

5. 线路追踪和走线规则：线路追踪是指在PCB上绘制电路路径的过程。

走线规则是指在设计过程中需要遵循的布线规范，以确保信号完整性和电磁兼容性。

举例来说，假设我们设计一个音频放大器的PCB。

在布局设计中，我们需要考虑放大器电路的功能区域，如输入和输出部分的位置和连接方式。

我们选择合适的基板材料，如FR-4玻璃纤维。

在多层PCB中，我们可以将地平面和电源层放在内部层，以提供良好的地和电源平面。

通过焊接，我们将放大器芯片的引脚与焊盘连接起来。

在走线过程中，我们遵循走线规则，确保信号线和电源线的布线路径最短且相互之间不干扰。

PCB基板的结构：
最下面是一层玻璃纤维，它隔热绝缘，不易弯曲。

再上面是一层高纯度的铜（>=99.98%），铜箔的附着强度和工作温度较高，厚度一般在0.3mil和3mil之间。

控制铜箔的薄度主要有两个理由：（1）均匀的铜箔可以有非常均匀的电阻温度系数，介电常数低，这样能让信号传输损失更小。

（2）薄铜箔通过大电流情况下温升较小，这对于散热和元件寿命都有很大好处。

最上面是一层感光胶，能让光线透过，且曝光之后它的性质会发生改变，可以被显像液（我们用的是NAOH 溶液）分解。

再上面有一层保护膜。

制作单面板的流程：
1：将画好的PCB版打印在菲林纸上，制成线路胶片。

2：撕下基板最上面的保护膜，根据基板的形状将线路胶片在感光胶上贴好。

3：用一块透明干净的玻璃板压在线路胶片上，保证感光胶片与感光胶层紧密贴在一起，不会发生相对移动。

4：用日光灯进行曝光（当然最好使用曝光机），曝光的时间要根据光强来定，大概半个小时，要略长一些。

5：将曝光好的覆铜板放在预先调制好的显像液中进行显像，就是将已经改变性质的感光胶洗掉，剩下没有被改变的胶仍然附着在铜箔上，起到保护作用。

当可以看到清晰的铜色，则显像完成，将铜板从显像液中取出，用清水冲洗干净。

6：将覆铜板用三氯化铁或其它腐蚀液进行腐蚀，腐蚀液会将没有被感光胶保护的铜腐蚀掉，而被保护的铜则留了下来，这就是连接电路的铜线。

直到不需要的铜全部被腐蚀掉，再将覆铜板取出，用清水洗干净。

7：将剩下的感光胶用酒精可以洗掉。

这样一块PCB板就制作完成了。

李皎皎。

PCB铝基板PCB铝基板是一种独特的金属基覆铜板（结构见下图），它具有良好的导热性、电气绝缘性能和机械加工性能。

二、铝基板的特点●采用表面贴装技术（SMT）；●在电路设计方案中对热扩散进行极为有效的处理；●降低产品运行温度，提高产品功率密度和可靠性，延长产品使用寿命；●缩小产品体积，降低硬件及装配成本；●取代易碎的陶瓷基板，获得更好的机械耐久力。

PCB铝基板的结构PCB铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：yer线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz 。

Dielcctric Layer绝缘层：绝缘层是一层低热阻导热绝缘材料。

厚度为：0.003”至0.006”英寸是铝基覆铜板的核心计术所在，已获得UL认证。

Base Layer基层：是金属基板，一般是铝或可所选择铜。

铝基覆铜板和传统的环氧玻璃布层压板等如上图所示，PCB铝基板由电路层、导热绝缘层和金属基层组成。

电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。

IMS-H01、IMS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。

PCB材料相比有着其它材料不可比拟的优点。

适合功率组件表面贴装SMT公艺。

无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。

PCB铝基板用途：用途：功率混合IC（HIC）。

基板的主要成分
基板是印刷电路板（PCB）的重要组成部分，它是一个薄片型的板材，用于支持和连接电子器件和其他电气组件。

基板的材料和成分通常是根据其应用和性能需求而选定。

常见的几种基板的主要成分如下：
1. 玻璃纤维：玻璃纤维是一种常见的基板材料，由玻璃纤维和树脂组成。

它通常使用于高速高频电路板和耐高温电路板。

2. 树脂：树脂是一种在基板材料中广泛使用的材料，包括环氧树脂、聚酰亚胺树脂、聚酯树脂等。

聚酰亚胺树脂常用于高温工况下的电路板，环氧树脂常用于普通电路板。

3. 陶瓷：陶瓷是一种高密度和高稳定性的基板材料，具有较好的抗高温性能和很低的介电损耗。

它通常在要求高精度、高稳定性、高可靠性的电路板中使用。

4. 金属基板：金属基板通常由铝基板、铜基板、钨基板等制成，它是一种高热导、高导电的基板材料，可用于高功率电子器件和高频率电路板。

5. 聚酰胺基板：聚酰胺基板具有优异的电气性能和耐高温性能，
可用于高可靠性电路板，如航空航天用电路板等。

以上是常见的几种基板的主要成分，不同的基板材料和成分也会对电路板的性能和应用范围产生不同的影响。

PCB板成分1. PCB板简介PCB（Printed Circuit Board）即印刷电路板，是一种用于支持和连接电子元件的非导体基板。

它在现代电子设备中广泛应用，如计算机、手机、电视等。

PCB板由多层不同材料构成，每一层都承担着特定的功能。

2. PCB板的主要成分2.1 基材PCB板的基材是指最底层的材料，通常由玻璃纤维增强的环氧树脂构成。

这种基材具有良好的绝缘性能、机械强度和热稳定性，能够承受高温和高压。

2.2 铜箔铜箔是PCB板中最重要的成分之一。

它被用于制作导线和连接电子元件。

铜箔具有良好的导电性能和可焊性，能够有效地传输电流和信号。

2.3 阻焊层阻焊层位于铜箔上方，用于保护导线并防止短路。

它通常由绿色或红色的阻焊油组成，可以抵抗化学腐蚀和高温。

2.4 焊接层焊接层位于阻焊层上方，用于焊接电子元件。

它通常由铅和锡的合金组成，具有良好的可焊性和可靠性。

2.5 印刷层印刷层位于焊接层上方，用于打印电路图案。

它通常由导电油墨或导电胶组成，可以形成导线和连接点。

2.6 阻抗控制层阻抗控制层位于印刷层上方，用于控制信号在PCB板上的传输速度和阻抗匹配。

它通常由特殊材料如陶瓷或聚酰亚胺组成。

2.7 衬底衬底是PCB板的最外层材料，用于保护板面不受损伤。

它通常由耐磨、耐高温的材料如聚酰亚胺或玻璃纤维增强树脂构成。

3. PCB板成分的作用3.1 基材的作用基材是PCB板的支撑结构，能够固定和保护其他成分。

它具有良好的绝缘性能，可以防止电流泄漏和短路。

3.2 铜箔的作用铜箔是PCB板的导电层，用于传输电流和信号。

它具有低电阻和高导电性能，能够提供稳定的电气连接。

3.3 阻焊层的作用阻焊层可以保护导线不受污染和腐蚀，并防止短路。

它还可以提供对PCB板的标识，方便组装和维护。

3.4 焊接层的作用焊接层用于连接电子元件和PCB板。

它具有良好的可焊性和可靠性，能够确保焊接点的稳定性和耐久性。

3.5 印刷层的作用印刷层可以形成导线和连接点，实现电路功能。

六层板层定义六层板是一种常用的印刷电路板(PCB)，具有六层不同层次的结构。

它是由两片内层铜箔、两片外层铜箔和四片绝缘性材料层构成的复合板。

六层板的结构设计具有明确的层定义，各层之间有特定的功能与作用。

一、最外层(Top Layer)：最外层是距离基板最近的一层。

它位于六层板的顶部，与外界直接接触。

最外层通常用于焊接器件引脚的布局和组装工艺的组织。

设计师可以在最外层上布置电路元件、指示标记、名称等。

二、内层1 (Internal Layer 1)：内层1位于最外层之下，是两片内层铜箔中的第一片。

它与最外层之间通过一层绝缘性材料分隔。

内层1通常用于电源和信号引线的布线，以及与最外层进行电连接。

三、内层2 (Internal Layer 2)：内层2位于内层1之下，是两片内层铜箔中的第二片。

它与内层1之间同样通过一层绝缘性材料分隔。

内层2通常用于信号引线的布线，确保信号的稳定传输。

四、内层3 (Internal Layer 3)：内层3位于内层2之下，是六层板中的第三层。

它与内层2之间也通过一层绝缘性材料分隔。

内层3通常用于地面层(Ground Plane)，用来提供整体结构的电磁屏蔽、减少信号干扰、降低回流焊温度等作用。

五、内层4 (Internal Layer 4)：内层4位于内层3之下，是六层板中的第四层。

它与内层3之间同样通过一层绝缘性材料分隔。

内层4通常用于电源平面层(Power Plane)，用来提供稳定的电源电压和电流，减少电源噪声和波动。

六、最内层(Bottom Layer)：最内层是距离基板最远的一层。

它位于六层板的底部，与外界直接接触。

最内层通常用于焊接器件引脚的布局和组装工艺的组织。

设计师可以在最内层上布置电路元件、指示标记、名称等。

总结起来，六层板的层定义可以简单归纳为：最外层、内层1、内层2、内层3、内层4和最内层。

最外层和最内层用于器件引脚的布局和组装工艺的组织，内层1和内层2用于信号线的布线，内层3和内层4用于提供地面层和电源平面层的功能。

简述印制电路板的组成印制电路板（Printed Circuit Board，简称PCB）是电子产品中必不可少的核心组成部分。

它是一种由导电材料制成的板状基板，上面布有一层或多层的电路线路。

PCB的组成可以分为以下几个方面。

1. 基板材料：PCB的基板通常采用绝缘性能较好的材料制成，如玻璃纤维增强塑料（FR-4）和多层薄板材料。

这些材料具有良好的绝缘性能和机械强度，能够承受电子元器件的安装和使用过程中的各种力学应力。

2. 导电层：PCB的导电层是由金属箔制成，通常使用铜箔。

铜箔具有良好的导电性能和可加工性，可以通过化学腐蚀、电镀等工艺将导电层形成所需的线路图案。

导电层的厚度通常为几十微米至几百微米，根据电路的需求可以选择不同厚度的铜箔。

3. 线路图案：线路图案是PCB上最核心的部分，它决定了电子元器件之间的连接方式。

线路图案的制作通常采用光刻或者电镀的方法。

在制作线路图案之前，需要将导电层表面涂覆一层光刻胶，然后通过光刻技术将需要形成的线路图案暴露出来。

接下来，通过化学腐蚀或者电镀的方法将导电层除去或者增加，最终形成所需的线路图案。

4. 焊盘和过孔：PCB上的焊盘和过孔是用于连接电子元器件的重要部分。

焊盘是导电层上的圆形金属区域，用于安装电子元器件的引脚。

过孔是连接不同层次的导电层的通孔，通过过孔可以实现不同层次之间的电气连接。

焊盘和过孔的制作通常是在线路图案制作完成后进行的，通过电镀的方法在导电层上形成。

5. 阻焊层和喷锡层：阻焊层和喷锡层是用于保护PCB线路和焊点的重要层。

阻焊层可以减少线路之间的串扰和短路，同时还可以防止PCB表面的金属部分氧化。

喷锡层是一层薄薄的锡层，用于保护焊盘和过孔，防止其氧化和腐蚀。

6. 标识层：标识层是用于标记PCB上元器件的位置、数值和方向的层。

标识层通常采用丝印或者喷墨的方式进行印刷。

7. 其他组成部分：除了以上几个主要组成部分外，PCB还可以包括其他辅助组件，如电容、电感、电阻等。
