水泵减振器(垫)施工标准做法

水泵减震垫安装规范
水泵减震垫的安装规范
水泵减震垫乃是噪声减振及液体振动防止的重要设备，其优良的减振效果及使用寿命直接影响着形成循环体系的安装环境及系统的运行效果。

因此，正确地安装水泵减震垫乃是系统运行效果及机械设备声功率等性能高效达标的重要前提。

本文将就水泵减震垫安装规范进行讲解。

首先，在安装水泵减震垫之前，必须对系统潜在的震动及机械设备前状况进行充分调研与测试，以便充分了解位置变动情况，并以此为基础，科学合理地设计减震垫系统，成功地解决机械设备振动及噪声控制问题。

其次，水泵减震垫及附属设备的安装，应严格按照厂家提供的设计图及技术指导文档，以确保产品结构拼装完整，质量可靠，使残余噪声降至低于国家相关标准值。

再次，检查安装完毕后的水泵减震垫，应仔细检查其水泵及其他构件的表面和内部状态，确保各构件接触良好，弹性变形未超出设计规范，以及水泵及阀门连接准确无漏，以保证减振效果及使用寿命。

最后，安装水泵减震垫时，应当综合考虑风速及用户当地操作环境等要素，及时调整水泵及附件位置，确保机械设备的运行效果与噪声控制兼顾，保证减振垫在恒定风速下保持最大减振效果。

综上所述，安装水泵减震垫时，必须充分调研及测试，严格按照设计要求及技术指导文档进行安装，检查各构件质量，以及综合考虑风速及用户当地操作环境等要素，让水泵减震垫合理起到减振作用，帮助机械设备实现更高效的运行及噪声环境的控制，达到更加安静的效果。

温州水泵减震施工方案1. 引言在城市供水系统中，水泵是一个重要的设备，用于将水源抬升到需要的高度，供给用户使用。

然而，长期以来，水泵的振动问题一直存在，这不仅会造成设备损坏，还会对周围环境和居民生活造成影响。

因此，为了降低水泵的振动，必须采取有效的减震措施。

本文将介绍温州水泵减震施工方案。

2. 减震原理减震的基本原理是通过改变水泵与基础之间的动力耦合特性，减少振动能量的传递，达到减震的目的。

减震方案的选择应根据具体的工况和设备特点来确定。

3. 减震措施根据温州水泵的具体情况，本文将提出以下几种减震措施：3.1 隔振基础隔振基础是减震的一种常用方法，其主要原理是通过在水泵的基础上设置隔振垫片、隔振橡胶等材料，以减少水泵的振动传递到基础上。

具体操作流程如下：1.清理基础：先清理水泵基础上的杂物和污垢，保证基础表面干净。

2.定位基础：根据设计要求，确定水泵的位置和方向，并标记出固定点。

3.安装隔振垫片：在固定点处安装隔振垫片，用螺栓将水泵固定在基础上。

4.调整水泵：根据需要，使用水平仪和水平尺调整水泵的水平度，保证水泵的正常运行。

3.2 减振器安装减振器是一种用于减少水泵振动的装置，主要通过改变水泵与管道之间的连接方式，减少振动的传递。

具体操作流程如下：1.检查水泵和管道：先检查水泵和管道的连接处是否存在松动或损坏，必要时进行修复。

2.安装减振器：根据水泵和管道的连接方式，选择合适的减振器进行安装。

可以选择弹性减振器、振动吸收器等减振装置。

3.固定减振器：使用螺栓将减振器固定在合适的位置上，确保减振器的稳定和安全。

3.3 防振隔层安装防振隔层是一种用于隔绝振动传递的材料，通过将水泵和基础之间加入隔振材料，降低振动的传递效果。

具体操作流程如下：1.清理基础和水泵：先清理水泵和基础之间的杂物和污垢，保持表面干净。

2.安装隔振材料：根据设计要求，将隔振材料切割成合适的尺寸，放置在水泵和基础之间。

3.固定隔振材料：使用胶水或固定夹将隔振材料固定在水泵和基础之间，确保其稳定性和安全性。

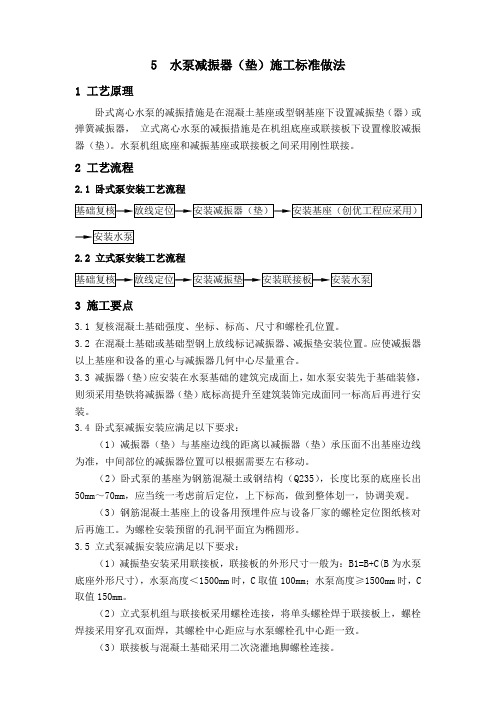

5 水泵减振器（垫）施工标准做法1 工艺原理卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置减振垫（器）或弹簧减振器，立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。

水泵机组底座和减振基座或联接板之间采用刚性联接。

2 工艺流程2.1 卧式泵安装工艺流程2.2 立式泵安装工艺流程3 施工要点3.1 复核混凝土基础强度、坐标、标高、尺寸和螺栓孔位置。

3.2 在混凝土基础或基础型钢上放线标记减振器、减振垫安装位置。

应使减振器以上基座和设备的重心与减振器几何中心尽量重合。

3.3 减振器（垫）应安装在水泵基础的建筑完成面上，如水泵安装先于基础装修，则须采用垫铁将减振器（垫）底标高提升至建筑装饰完成面同一标高后再进行安装。

3.4 卧式泵减振安装应满足以下要求：（1）减振器（垫）与基座边线的距离以减振器（垫）承压面不出基座边线为准，中间部位的减振器位置可以根据需要左右移动。

（2）卧式泵的基座为钢筋混凝土或钢结构（Q235），长度比泵的底座长出50mm～70mm，应当统一考虑前后定位，上下标高，做到整体划一，协调美观。

（3）钢筋混凝土基座上的设备用预埋件应与设备厂家的螺栓定位图纸核对后再施工。

为螺栓安装预留的孔洞平面宜为椭圆形。

3.5 立式泵减振安装应满足以下要求：（1）减振垫安装采用联接板，联接板的外形尺寸一般为：B1=B+C(B为水泵底座外形尺寸)，水泵高度＜1500mm时，C取值100mm；水泵高度≥1500mm时，C 取值150mm。

（2）立式泵机组与联接板采用螺栓连接，将单头螺栓焊于联接板上，螺栓焊接采用穿孔双面焊，其螺栓中心距应与水泵螺栓孔中心距一致。

（3）联接板与混凝土基础采用二次浇灌地脚螺栓连接。

3.6 减振器的选用：减振器的减振效果主要取决于振动设备的扰动频率与减振器的自振频率之比，当其比值为2.5～5倍时，其减振效果最好。

当设备转速小于或等于1500r/min时，宜选用阻尼弹簧减振器；当设备转速大于1500r/min时，宜选用橡胶等弹性材料垫块或橡胶减振器。

建筑工程减振垫施工方案1. 引言建筑工程中，由于振动、冲击等原因引起的噪音和震动对人们的生活和工作环境产生了严重影响。

减振垫作为一种常用的减震设施，被广泛应用于建筑工程中。

本文将介绍建筑工程减振垫施工方案，以减轻建筑物振动对周围环境的影响。

2. 减振垫的选择在选择减振垫前，需要对建筑物的振动特性进行详细的分析和评估。

根据建筑物的结构和使用要求，确定合适的减振垫类型，包括弹簧减振垫、橡胶减振垫等。

同时，还需考虑减振垫的承载能力、抗冲击性能以及耐久性等因素。

3. 施工步骤3.1 准备工作在施工前，需要进行准备工作。

首先，对建筑物的振动特性进行测量和分析，确定减振垫的布置位置和数量。

其次，准备施工所需的材料和工具，包括减振垫、耐候胶、密封胶等。

3.2 施工准备在施工前，必须确保施工现场的安全。

清理施工区域，移除杂物和碎石，确保施工面整洁。

同时，检查施工设备和工具，确保其正常工作。

对施工现场进行交通管制，确保施工安全。

3.3 减振垫安装根据设计要求，在建筑物的振动源处安装减振垫。

首先，涂抹耐候胶和密封胶，以增强减振垫的粘结性。

然后，将减振垫放置在设计位置，确保减振垫与建筑物接触面良好。

最后，根据实际情况，可采用螺栓、焊接等方式固定减振垫。

3.4 后续处理施工完成后，对减振垫进行检查和调整。

确保减振垫安装牢固、位置正确，能够有效减少建筑物振动对周围环境的影响。

检查施工现场，清理施工材料和设备，保持施工现场的整洁。

4. 施工注意事项在施工过程中，需要注意以下几点：•确保减振垫的安全•严格按照施工流程操作•控制施工现场噪音和粉尘污染•配备必要的防护设备，保证施工人员的安全•定期检查减振垫的使用情况，及时进行维护和更换5. 结论建筑工程减振垫施工方案是减少建筑物振动对周围环境影响的重要措施。

本文介绍了减振垫的选择和施工步骤，并强调了施工注意事项。

通过科学合理的施工方案，可以有效减少建筑物振动对周围环境的影响，提高人们的生活和工作环境质量。

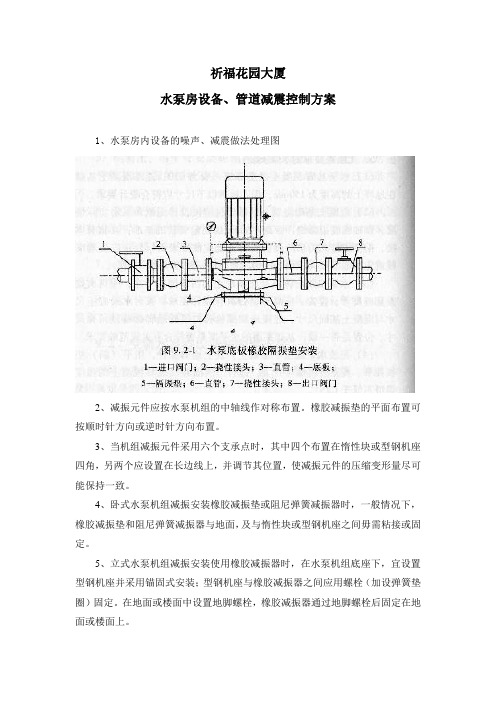

祈福花园大厦
水泵房设备、管道减震控制方案
1、水泵房内设备的噪声、减震做法处理图
2、减振元件应按水泵机组的中轴线作对称布置。

橡胶减振垫的平面布置可按顺时针方向或逆时针方向布置。

3、当机组减振元件采用六个支承点时，其中四个布置在惰性块或型钢机座四角，另两个应设置在长边线上，并调节其位置，使减振元件的压缩变形量尽可能保持一致。

4、卧式水泵机组减振安装橡胶减振垫或阻尼弹簧减振器时，一般情况下，橡胶减振垫和阻尼弹簧减振器与地面，及与惰性块或型钢机座之间毋需粘接或固定。

5、立式水泵机组减振安装使用橡胶减振器时，在水泵机组底座下，宜设置型钢机座并采用锚固式安装；型钢机座与橡胶减振器之间应用螺栓（加设弹簧垫圈）固定。

在地面或楼面中设置地脚螺栓，橡胶减振器通过地脚螺栓后固定在地面或楼面上。

6、橡胶减振垫的边线不得超过惰性块的边线；型钢机座的支承面积应不小于减振元件顶部的支承面积。

7、橡胶减振垫单层布置，频率比不能满足要求时，可采取多层串联布置，但减振垫层数不宜多于五层。

串联设置的各层橡胶隔振垫，其型号、块数、面积及橡胶硬度均应完全一致。

8、垫与钢板应用粘合剂粘接。

镀锌钢板的平面尺寸应比橡胶减振垫每个端部大10mm。

镀锌钢板上、下层粘接的橡胶减振垫应交错设置。

9、施工安装前，应及时检查，安装时应使减振元件的静态压缩变形量不得超过最大允许值。

10、水泵机组安装时，其安装水泵机组的支承地面要求平整，且应具备足够的承载能力。

11、机组减振元件应避免与酸、碱和有机溶剂等物质相接触。

设备减震施工方案协信城空调机房设备减震方案本工程建筑地上七层，地下三层。

五台空调制冷主机及其水泵位于地下负二层，空调热水机组及其水泵位于地上二层。

设备运转时会产生较大噪声及震动，向外扩延。

为了达到规范规定要求，我们提出了以下三方面的技术方案，对空调机房设备进行消声隔离、减震。

空调主机及水泵运转时会因转动部件的质量中心偏离轴中心而产生振动，传到支撑结构（基层或楼板），再以噪声的形式出现，称为固体噪声，振动噪声会影响人的身体健康、工作效率和产品质量，也会影响到周边环境，危及建筑物的安全。

针对水泵的减振，我们采取以下措施：1.在现有的楼层结构板面上做大于3倍水泵基座面的混泥土基础台面，尺寸为1200*1200*100（H）mm，预埋4个ZDⅡ型弹簧减振器底部的固定膨胀螺栓，固定在承台基础面外部槽钢之上。

2.在ZDⅡ型弹簧减振器上，根据结构的荷载，可再用混泥土和10#槽钢制作大于水泵基座面1.5倍的承台基础面，台面下部采用10mm钢板作为底面，台面上部找平。

该平台中心位置采用槽钢加固并附钢筋增加强度，以达到可以分散水泵的振动点，增加水泵震动的受力面，使减振效果更佳。

在该平面中心位置预留固定水泵基础的地脚螺栓。

3.4个ZDⅡ型弹簧减振器弹簧减振器下部使用膨胀螺栓固定在基础台面后，上部用螺栓固定在承台基础面外部槽钢之上。

在混凝土基础面的四角，根据水泵基座尺寸预留水泵的地脚螺栓，水泵基座与承台基础面之间垫SD型橡胶减震垫。

针对空调机房中的冷冻机组，我们采取以下措施：1.在现有的楼层结构板面做大于空调主机设备基座面1.5倍的混泥土基础面，尺寸为3300*5188*100（H）mm，将ZD型弹簧减振器底部固定膨胀螺栓预埋于基础中，根据冷冻机组已知质量和静态压缩量后选定阻尼弹簧减振器。

ZDⅡ型弹簧减振器具有结构简单、紧凑、体积小、隔振降噪效果好、安装方便、造价低等优点。

2、在混凝土基础面预留六块钢板，安装8个ZD型弹簧减振器。

水泵减震方案
水泵减震方案主要是为了解决水泵长期运行过程中产生的振动
和噪音问题，保证水泵设备的稳定性和正常运行。

具体的减震方案包括以下几个方面：
1.减震材料的选择：可选择橡胶、弹性体、聚丙烯等材料作为减震垫或减震支架，这些材料具有较好的减震效果，能够有效减少水泵振动和噪音。

2.减震支架的设计：应根据水泵的重量、尺寸和安装条件等因素，设计合适的减震支架，支架的结构应尽量简单，以降低制造成本和安装难度。

3.减震系统的调整：在安装减震支架之后，需进行调整和测试，以确保水泵处于最佳的减震状态。

如果调整不当会导致减震效果不佳或者对水泵设备产生损害，因此需谨慎操作。

4.定期检修和维护：水泵减震方案的实施需要定期检修和维护，及时发现和解决问题，保证减震系统的正常运行，延长水泵设备的寿命。

以上是水泵减震方案的主要内容，通过实施这些方案，可以有效降低水泵振动和噪音，保证水泵设备的稳定性和正常运行。

- 1 -。

泵房减震施工方案1. 引言随着城市化进程的加快，泵房作为水务工程的重要组成部分承担着供水、排水等关键任务。

然而，泵房受到地震等自然灾害的影响，不仅会带来损失和风险，还可能导致水务系统的瘫痪。

为了提高泵房的抗震能力，保障供水的安全可靠运行，本文提出了一套泵房减震施工方案。

2. 减震材料和设备选择在泵房减震方案中，减震材料和设备的选择至关重要。

常用的减震材料包括橡胶减震垫、钢板弹簧、橡胶支座等。

钢板弹簧具有较好的弹性和耐用性，在泵房减震施工中广泛应用。

橡胶支座可以有效吸收地震动能，并降低振动传递到泵房的程度。

除了减震材料外，减震装置的选择也非常重要。

常见的减震装置包括减振器和隔震台。

减振器是通过弹簧和阻尼器组合起来，用于减少地震动对建筑物的冲击力。

隔震台是一种结构分离装置，可以将泵房与地面隔离，从而减少地震动对泵房的影响。

综合考虑泵房的结构和特点，可以选择适合的减震装置进行安装。

3. 泵房结构加固除了减震材料和设备的选择外，泵房的结构加固也是减震施工的重要环节。

泵房结构加固可以通过以下几种方式实现：•钢筋混凝土加固：对现有泵房的结构进行加固，提高其整体的抗震能力。

可以采用加固墙体、加固柱子等方式增加泵房的稳定性。

•钢结构加固：在现有泵房的外部增加钢结构，提高泵房的整体刚度。

钢结构加固不仅可以提高泵房的抗震能力，还可以增加泵房的空间利用率。

•加固连接部位：对泵房的关键连接部位进行加固，如连接管道、连接梁等。

通过加固连接部位，可以避免因连接松动导致的泵房结构破坏。

4. 泵房设备调整在进行泵房减震施工时，还需要对泵房的设备进行调整。

主要包括以下几个方面：•设备固定：对泵房内的设备进行固定，避免地震时设备的损坏和跑偏。

可以采用螺栓固定、支撑架固定等方式，确保设备的稳定性。

•设备隔振：对一些振动较大的设备进行隔振处理，减少地震动对设备的影响。

可以使用橡胶隔振垫、弹簧隔振器等隔振装置，降低设备振动传递到泵房的程度。

大家知道减震垫如何安装吗？下面小编为大家简单介绍一下。

1、基层清理、地面找平安装隔声减振垫之前，对操作界面进行清理，如楼板平整度差，需做1:3水泥砂浆找平层，厚度根据不平整度确定。

2、尺寸丈量、隔声减振垫裁剪使用米尺丈量铺设减振垫范围的尺寸大小，根据减振垫门幅裁剪一定长度铺设，注意裁剪时要充分考虑墙体四周减振垫的翻边高度，一般情况下翻边高度为20cm，但翻边处减振垫往往是呈弧形，导致视觉上对翻边高度的判断错误，所以翻边时尽量多一点。

3、隔声减振垫接缝处理隔声减振垫铺设时相接处应整齐密封，接缝处再用胶带纸封严，防止上层混凝土施工时，水泥浆渗入减振垫下面，造成声桥。

4、配筋混凝土浇筑钢筋混凝土浇筑时注意钢筋不要将减振垫戳破，导致混凝土渗入减振垫下面。

扩展资料：简介:空间随着经济和城市的发展，大量宾馆、高级商场、高档公寓、高级写字楼等现代化高层建筑不断涌现。

在高层建筑中，采暖给排水设备、通风空调设备、废水处理设备、电梯、电气设备等产生的噪声和振动污染日益严重。

目前大多数民用建筑的楼板采用钢筋混凝土楼板，撞击声隔声量不能达到国家标准“不大于75dB"的要求，因此必须采取有效措施来改善楼板的撞击声隔声性能。

复合纤维隔振垫是为此而开发的新型环保隔声隔振产品。

它是由聚酯纤维、腈纶纤维等化学纤维经过无胶技术复合，正面再经防水涂层处理制成的。

空间随着经济和城市的发展，大量宾馆、高级商场、高档公寓、高级写字楼等现代化高层建筑不断涌现。

在高层建筑中，采暖给排水设备、通风空调设备、废水处理设备、电梯、电气设备等产生的噪声和振动污染日益严重。

目前大多数民用建筑的楼板采用钢筋混凝土楼板，撞击声隔声量不能达到国家标准“不大于75dB"的要求，因此必须采取有效措施来改善楼板的撞击声隔声性能。

复合纤维隔振垫是为此而开发的新型环保隔声隔振产品。

它是由聚酯纤维、腈纶纤维等化学纤维经过无胶技术复合，正面再经防水涂层处理制成的。
