岩石孔隙度测定

岩石物性测定引言：岩石是地壳中的主要构成部分，其物性参数的测定对于地质勘探、工程建设、矿产资源开发等具有重要的意义。

岩石物性参数包括密度、孔隙度、饱和度、渗透率、抗压强度、抗拉强度、弹性模量等。

本文将介绍常见的岩石物性测定方法及其原理和应用。

一、密度测定：密度是岩石物性中的一个重要参数，通常分为体积密度和真实密度两种。

体积密度可以通过测量岩石的质量和体积来确定，真实密度则是指岩石矿物各个组成部分的密度。

常用的密度测定方法有测重法、气浮法、全自动水浸法等。

测重法需要用到天平、测量容器等设备。

首先，我们将岩石样品放入干燥容器中，并称量其质量。

然后，将容器降入装满水的水槽中，记录水面的变化。

根据浸入前后的体积差和质量差，可以计算出岩石样品的体积密度。

气浮法是通过比较岩石样品在气体和液体中的浮力来测定岩石的密度。

首先，将干燥的岩石样品置于量筒中，注入一定量的液体和气体，测量液位和压强的变化。

通过计算浸没物体的浮力和物体的体积，可以得到岩石样品的密度。

全自动水浸法是一种相对较新的测定方法。

它通过测量岩石样品在液体中的浸入力和浸没力的差异，计算岩石的体积密度。

这种方法具有自动化程度高、操作简单等特点，广泛应用于实际生产和科学研究中。

二、孔隙度测定：孔隙度是岩石中孔隙（包括微孔隙和裂隙）所占的比例。

它是表征岩石透水性和储集性等重要指标。

常用的孔隙度测定方法有曲线法、质量法和气体法。

曲线法是通过岩石样品的吸入曲线或排出曲线来测定孔隙度。

这种方法可以通过测量曲线的上升段或下降段，来计算样品的孔隙度。

曲线法简单易行，非常适用于现场测试。

质量法是利用岩石样品在称重前后的质量差异来测定孔隙度。

首先，将干燥的岩石样品放入烘箱中加热，使其中的水分全部挥发。

然后，将样品放入测量容器中，称量质量，并记录浸泡前后的质量变化。

根据质量差异和岩石的体积，可以计算出孔隙度。

气体法是基于气体在岩石孔隙中扩散的原理来测定孔隙度。

在实验中，我们将岩石样品置于密封的测量装置中，然后注入气体，并测量气体的扩散速率。

岩石孔隙度测定实验报告实验目的：本实验旨在通过测量实验样品的体积和质量，确定样品的平均密度和孔隙度，并掌握岩石孔隙度的测定方法。

实验原理：孔隙度是指岩石中由各种类型和尺度的孔隙组成的总体积与岩石总体积之比。

孔隙可以分为原生孔隙和次生孔隙，原生孔隙是岩石形成时就具有的，次生孔隙是后期在岩石中形成的。

测定岩石孔隙度的方法通常有置换法和密度法。

本实验采用浮法测定岩石孔隙度。

浮法是利用岩石密度与测量液体密度的差异，通过浸泡法测得岩石体积与液体体积之比来求解。

实验步骤：1. 取实验样品，将其用水清洗干净，然后用干布或纸巾将其外表擦干。

2. 将样品放在秤盘上，测量其重量，并记录结果。

3. 取一个干净的容器，先将容器放在天平上，记录容器的重量。

4. 用清水将容器装至约7/8的容积。

5. 用手将装有清水的容器置于实验样品上，至少盖住实验样品的顶部。

6. 记录液体的体积。

为了减小误差，我们建议用毫升阅读浮标的容积器或移液管等专用工具测量。

记录液体体积的时候一定要注意去掉液体表面的涟漪。

7. 将容器取出，记录液体温度，并用差压计测得大气压强。

8. 计算岩石的密度和孔隙度。

岩石密度=实验样品重量/实验样品体积孔隙度=（1- 岩石平均密度/实验液体密度）×100%注意事项：1. 实验液体的温度和压强必须测量，并考虑它们对密度的影响。

实验液体的温度应在室温范围内，实验液体的密度最好与岩石密度相近。

2. 手操作时注意避免样品坠落，以免破坏样品。

3. 一定要注意记录数据时的精度，在做测量时尽量减小误差。

4. 在进行测量前，要先检查仪器是否正常运转。

实验结果及分析：本实验采用浮法测定岩石孔隙度。

最终结果如下：实验样品重量：102.50g实验液体温度：25℃大气压强：100kPa实验液体体积：250.00ml平均密度：2.67g/cm³孔隙度：17.33%通过实验测得的平均密度和孔隙度结果表明，无论是平均密度还是孔隙度都是合理的。

Ⅰ实验部分实验一松散岩石孔隙度、持水度和给水度的测定岩石的空隙是地下水赋存的场所和运移的通道，作为含水介质，空隙的性状严格控制着地下水的分布、埋藏和运动特征。

在孔隙水研究中，首先要对岩石的孔隙度、持水度和给水度进行实际测定，以了解岩层容水、持水和给水能力等方面的水文地质特征。

岩石的孔隙度是用以表征岩石容水性能的重要指标;岩石的持水度是用来表征岩石在重力作用下仍能保持一定水量能力的指标；岩石的给水度是表征饱水岩石在重力作用下所释出或给出水量大小的指标。

岩石的给水度是评价地下水资源量的一个重要参数，也是矿坑排水或疏干、建筑工程地基设计和施工等工作必需的一个重要水文地质参数。

一实验目的及要求通过本次实验，使学生加深对孔隙度、给水度和持水度概念的理解，掌握室内测定基本方法;要求学生在实验过程中认真观察和记录，分析本次实验后面的相关问题，写出实验报告书。

二测定方法及原理松散岩石的孔隙度、持水度与给水度测定方法，通常有高柱仪法和加压法，前者适用于砂和亚砂;后者则用于粘土及亚粘土。

本实验为高柱仪法(图Ⅰ—1)，用以下两种方法均可求得其相应参数。

(一) 直接测定水量法根据定义，只要测出装入高柱筒中干试样的体积(V干试样)、试样饱水时所用水的体积(向供水瓶内加入的水和剩余水的体积之差)，即：V饱水=V加水―V剩水和在重力的作用下试样排出水的体积(V排水)，则试样所保持的水体积(V持水)为：V持水=V饱水―V排水据此，就可求出相应的孔隙度(n)、图Ⅰ—1高柱仪测定装置持水度(sr)和给水度(μ)。

1—高柱筒2—橡胶管3—橡皮塞4—金属网(二) 间接测定水量法5—调流量管夹6—接水桶7—供水瓶先将干试样装入高柱筒，并测出干试样体积(V干试样)，倒出干试样，并将干燥试样称量获得其总重量(W干试样)后，再装入高柱筒，并加水饱和，最后使其在重力的作用下自由流出，直至排尽。

根据试样所排出的水量(V排水)、试样饱水时的含水率和重力作用下仍能保持的含水率与试样总重量W干试样，就可求出砂土的V持水及V饱水。

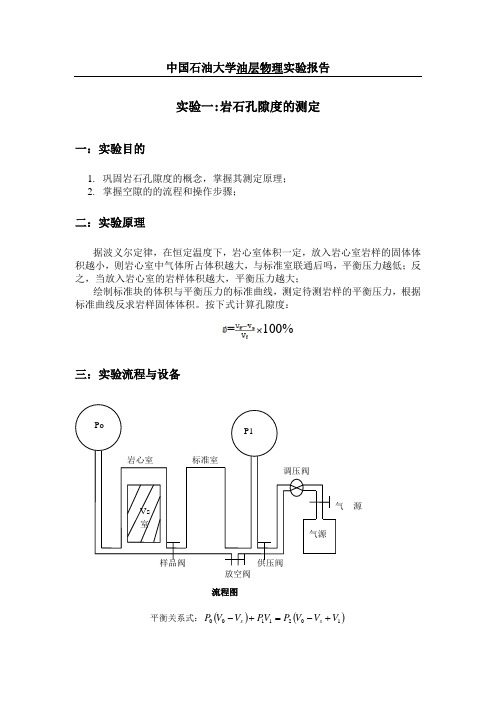

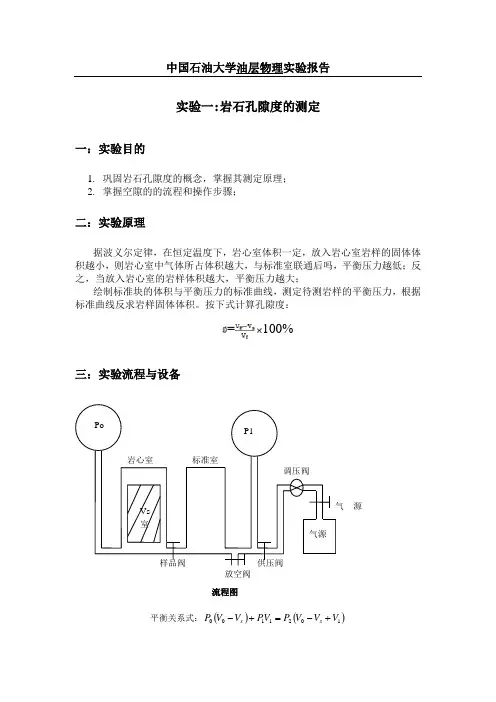

中国石油大学油层物理实验报告实验一:岩石孔隙度的测定一：实验目的1. 巩固岩石孔隙度的概念，掌握其测定原理；2. 掌握空隙的的流程和操作步骤；二：实验原理据波义尔定律，在恒定温度下，岩心室体积一定，放入岩心室岩样的固体体积越小，则岩心室中气体所占体积越大，与标准室联通后吗，平衡压力越低；反之，当放入岩心室的岩样体积越大，平衡压力越大；绘制标准块的体积与平衡压力的标准曲线，测定待测岩样的平衡压力，根据标准曲线反求岩样固体体积。

按下式计算孔隙度：=100%三：实验流程与设备平衡关系式：()()1021100V V V P V P V V P s s +-=+-源放空阀 流程图（b）控制面板QKY-Ⅱ型气体孔隙度仪仪器由下列部件组成：①气源阀：供给孔隙度仪调节器低于1000kP，但供气阀开启时，调节器通过常泄，保持压力恒定。

②调节阀：将1000kP的气体压力准确的调节到指定的压力（小于1000kP）。

③供气阀：链接经调解阀调压后的气体到标准室和压力传感器。

④压力传感器：测量体系中气体压力，用来指示准确标准室中的压力，并指示体系中的平衡压力。

⑤样品阀：能使标准室的气体连接到岩心室。

⑥放空阀：使岩心室中的初始压力为大气压力，也可使平衡后岩心室与标准室的气体放入大气。

四：实验步骤1.用游标卡尺测量各个钢圆盘和岩样的直径和长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4），并记录在数据表中。

2.将2号刚圆盘放入岩心杯，并把岩心杯放入夹持器中，顺时针转动T型转柄，使之密封，打开样品阀及放空阀，确保岩心室气体为大气压力。

3.关样品阀及放空阀，开气源阀及供气阀。

调节调压阀，将标准室气体压力调至某一值，如560 kP,。

待压力稳定后，关闭供气阀，并记录标准室气体压力。

4.开样品阀，气体膨胀到岩心室，待压力稳定后，记录平衡压力。

5.打开放空阀，逆时针转动T形转柄，将岩心杯向外推出，取出刚圆盘。

6.用同样的方法将3号、4号及全部钢圆盘装入岩心杯中，重复步骤2~5，记录平衡压力。

测定岩石孔隙度的方法
测定岩石孔隙度的方法有以下几种：
1. 接触法：将岩石样品放入已知密度的液体中，测量液面的升降高度，就可以通过公式计算岩石孔隙度。

2. 吸附法：将一定数量的气体或液体在给定温度和压力下吸附在岩石孔隙中，通过测量吸附前后的重量差，计算出岩石的孔隙度。

3. 测井法：使用测井仪器测量岩石的电导率、密度、声速等参数，进而推算出岩石孔隙度。

4. 光学法：使用光学显微镜观测岩石薄片的孔隙结构，通过图像分析计算岩石的孔隙度。

以上是常用的几种测定岩石孔隙度的方法，每种方法都有其优缺点和适用范围，需要根据实际情况选择合适的方法进行测定。

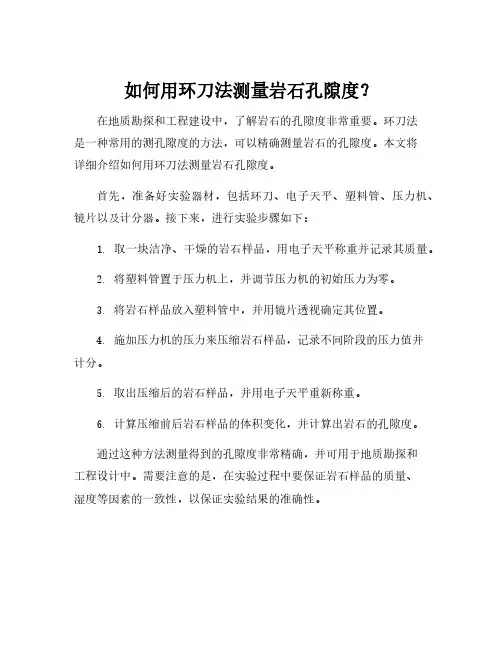

如何用环刀法测量岩石孔隙度？
在地质勘探和工程建设中，了解岩石的孔隙度非常重要。

环刀法
是一种常用的测孔隙度的方法，可以精确测量岩石的孔隙度。

本文将
详细介绍如何用环刀法测量岩石孔隙度。

首先，准备好实验器材，包括环刀、电子天平、塑料管、压力机、镜片以及计分器。

接下来，进行实验步骤如下：
1. 取一块洁净、干燥的岩石样品，用电子天平称重并记录其质量。

2. 将塑料管置于压力机上，并调节压力机的初始压力为零。

3. 将岩石样品放入塑料管中，并用镜片透视确定其位置。

4. 施加压力机的压力来压缩岩石样品，记录不同阶段的压力值并
计分。

5. 取出压缩后的岩石样品，并用电子天平重新称重。

6. 计算压缩前后岩石样品的体积变化，并计算出岩石的孔隙度。

通过这种方法测量得到的孔隙度非常精确，并可用于地质勘探和
工程设计中。

需要注意的是，在实验过程中要保证岩石样品的质量、
湿度等因素的一致性，以保证实验结果的准确性。

中国石油大学《油层物理》实验报告实验日期： 2011.10.21 成绩：班级： 石工10-15 学号：10131504 姓名： 于秀玲 教师：同组者：实验一 岩石孔隙度测定一、实验目的1. 掌握气测孔隙度的流程和操作步骤。

2. 巩固岩石孔隙度的概念，掌握其测定原理。

二、实验原理根据玻义尔定律，在恒定温度下，岩心室一定，放入岩心杯岩样的固相（颗粒）体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。

绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，根据标准曲线反求岩样固相体积。

按下式计算岩样孔隙度：100%f s fV V V ϕ-=⨯式中 φ—孔隙度f V —岩样外表体积s V —岩样固相体积测定岩石骨架体积可以用①气体膨胀法11221()()Po Vo Vs PV P Vo V V -+=-+②气体孔隙度仪测定岩石外形体积可以用①尺量法 ——适用于外形规则的岩石②排开汞的体积法——适用于外形不规则的岩石三．实验流程图1 实验流程图四、实验操作步骤1. 将钢圆盘从小到大编号为1、2、3、4；2. 用游标卡尺测量各个钢圆盘和岩样的直径与长度，并记录在数据表中；3. 打开样品阀及放空阀，确保岩心室气体为大气压；4. 将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。

5. 关样品阀及放空阀，开气源阀、供气阀，调节调压阀，将标准室压力调至某一值，如560kPa。

待压力稳定后，关闭供气阀，并记录标准室气体压力。

6. 开样品阀，气体膨胀到岩心室，待压力稳定后，记下此平衡压力。

7. 开放空阀至大气压，关样品阀，逆时针转动T形转柄一周，将岩心室向外推出，取出钢圆盘。

8. 用同样方法将3号、4号、全部（1号-4号）及两两组合的三组钢圆盘装入岩心室中，重复步骤2-5，记下平衡压力。

9. 将待测岩样装入岩心室，按上述方法测定装岩样后的平衡压力。

空 Vp
P
VK PK P (Vp Vk)
(3) 岩石骨架体积Vr的测定
A固体比重计法:
B氦孔隙计法:
气
Vk
源
Pk
抽
空V
岩心
Vp Vr
VK PK P (Vk V Vr)
岩心室体积
五.影响孔隙度大小的因素
1．颗粒排列方式
。 （a）等径球体立方体排列 （b）等径球体菱面体排列
1
6 1 cos
孔内 次 及 孔 孔 管 孔 管 孔
隙微 生 层 隙 隙 孔 隙 孔 隙
孔晶理
隙
隙
隙间缝
孔
隙
原喉 生道 孔
隙
孔 道
连 通 孔
死 孔 隙
隙
<0.0002 0.5~0.0002
>0.5
二、孔隙度的定义
指岩石的孔隙体积与岩石外观体积的比值.
常用百分数表示，记为φ
Vp Vf Vr (1 Vr )
0 ：实验室内测得的孔隙度
3．综合弹性压缩系数Ct
1)．综合弹性压缩系数的物理意义 地层压力每产生单位压降时，单位岩石视体积中孔 隙及液体的总体积变化量。 2). Ct与各压缩系数的关系
Ct = (CoSo+CgSg+CwSw)Φ + Cf
封蜡岩心 在水中重
Vf
w2 w3
w
w2 w1 p
B 饱和煤油法:
Vf
w1 w2
o
封蜡岩心 在空气中重
C 水银法:
饱和煤油岩
饱和煤油岩 心在煤油中重
心在空气中重
(2) 岩石孔隙体积Vp的测定 A饱和煤油法:
饱和煤油岩 心在空气中重

页岩孔隙度、渗透率和饱和度测定一、页岩孔隙度页岩孔隙度是指页岩岩石中存在的孔隙空间的比例。

孔隙度的大小直接影响着页岩的储层质量和油气运移能力。

在测定页岩孔隙度时，常用的方法是通过孔隙度测定仪来进行实验。

实验过程中，首先需要获取一定量的岩心样品，并将其放入浸泡石油醚中，以去除样品中的油脂。

然后，将岩心样品放入浸泡石油醚的容器中，通过施加压力的方式，使石油醚进入岩石孔隙中。

最后，根据岩心样品的质量变化和石油醚的用量，计算出页岩孔隙度。

二、渗透率渗透率是指岩石中流体在单位时间内通过单位面积的能力。

渗透率的大小决定了岩石中油气的运移速度。

测定渗透率的方法有很多种，常用的有压汞法和气体渗透法。

压汞法是通过压汞仪来测定岩石的渗透率，具体操作是将样品放入压汞仪中，施加一定的压力，测量汞液的流量和压力变化，然后根据流量和压力的关系计算出渗透率。

气体渗透法是将气体通过岩石样品，测量气体的渗透速度，然后根据渗透速度计算出渗透率。

三、饱和度测定饱和度是指岩石中被流体充满的程度。

饱和度的大小直接影响着岩石中油气的储量和产能。

测定饱和度的方法有浸泡法、孔隙压力法和核磁共振法等。

浸泡法是将岩石样品浸泡在流体中，测量流体的体积和质量变化，然后根据流体的质量和岩石样品的体积计算出饱和度。

孔隙压力法是通过测定岩石孔隙中的压力变化来计算饱和度。

核磁共振法则是利用核磁共振技术，通过测量岩石样品中不同组分的核磁共振信号强度来计算饱和度。

页岩孔隙度、渗透率和饱和度是评价页岩储层质量和油气运移能力的重要参数。

通过合适的测定方法，可以准确地获得这些参数的数值，为页岩油气的开发提供重要的依据。

覆压下岩石孔隙度和渗透率测定方法
岩石孔隙度和渗透率是岩石工程中重要的参数之一，用于描述岩石的储集性能。

以下是常见的岩石孔隙度和渗透率测定方法：
1. 水饱和测定法：该方法通过浸泡岩心样品在水中，测量前后的重量差以及浸入水中的体积差，计算出孔隙度和渗透率。

2. 气体测定法：该方法使用压缩气体（如氮气）对岩心样品施加压力，测量体积变化以及压力变化，计算出孔隙度和渗透率。

3. 汞饱和法：该方法使用汞作为测量介质，将岩心样品浸泡在汞中，根据浸入汞的体积和浸透压计算出孔隙度和渗透率。

4. 核磁共振法：该方法利用核磁共振技术测量岩石样品中的孔隙度和渗透率。

5. 声波测定法：该方法利用声学技术，测量声波在岩石样品中的传播速度和衰减程度来计算孔隙度和渗透率。

以上是一些常见的测定岩石孔隙度和渗透率的方法，不同的方法适用于不同类型的岩石和实验条件。

具体选择哪种方法应根据实际情况和需求来决定。

岩石孔隙度测定方法
岩石孔隙度是指岩石中空隙的总体积与岩石体积的比例。

常用方法有以下几种：
1. 饱和法：将干燥的岩石样品浸泡在水中，使其充分饱和，然后测量其重量、体积和密度，计算出孔隙度。

2. 含气体体积法：将样品放置于高压缩气下，压缩气体可填充岩石孔隙，按体积变化量计算孔隙度。

3. 表观密度法：测量岩石样品的质量和体积，再用快速烘干方法去除孔隙中的水分和气体，计算出表观密度，从而推算岩石的孔隙度。

4. 超声波测量法：利用超声波穿过岩石样品的速度和波幅等差异，推算出孔隙度。

5. X射线透视法：将经处理后的岩石样品置于X射线透视装置中，测量X射线透过样品时的吸收程度，从而反推出样品的孔隙度。

6. 磁共振法：利用核磁共振技术，通过测量样品在外磁场作用下的共振信号，得到样品内部孔隙的信息，并计算出孔隙度。

岩石孔隙度和渗透率的测量流程1.首先，为了测量岩石的孔隙度和渗透率，需要准备岩芯样品和相应的实验设备。

Firstly, to measure the porosity and permeability of the rock, it is necessary to prepare the rock core samples and the corresponding experimental equipment.2.然后，将岩芯样品放入真空烘箱中，以去除其中的水分。

Then, the rock core sample is placed in a vacuum oven to remove the moisture.3.接着，使用气体密度计测量干燥后的岩芯样品的体积。

Next, the volume of the dried rock core sample is measured using a gas pycnometer.4.同时，使用质量秤称量干燥后的岩芯样品的质量。

At the same time, the mass of the dried rock core sample is weighed using a mass balance.5.根据体积和质量的测量结果，可以计算出岩石的孔隙度。

Based on the measurements of volume and mass, theporosity of the rock can be calculated.6.此外，通过使用压汞仪，可以测量岩芯样品的孔隙连通率。

Furthermore, the pore connectivity of the rock core sample can be measured using a mercury intrusion porosimeter.7.最后，通过在实验装置中施加压力，测量岩石的渗透率。

《油层物理》实验报告岩石孔隙度测定《油层物理》实验报告：岩石孔隙度测定一、实验目的本实验旨在通过物理方法测定岩石样品的孔隙度，以了解岩石的孔隙特征，为石油、天然气等资源的开发与利用提供基础数据。

二、实验原理孔隙度是岩石中孔隙体积与岩石总体积之比，是描述岩石储油、储气能力的重要参数。

根据实验原理，我们可以通过以下步骤测定岩石孔隙度：1.准备一定质量的纯砂或玻璃珠作为标准物质；2.测定标准物质的密度ρs；3.测定岩石样品的密度ρr；4.将岩石样品和标准物质浸入水中，测定它们的视密度ρrs和视密度ρrs,w；5.根据实验原理公式计算岩石孔隙度。

三、实验步骤1.准备样品：选取具有代表性的岩石样品，将其破碎、研磨，确保样品表面平整、无裂纹；2.准备标准物质：选用纯砂或玻璃珠作为标准物质，确保其密度均匀、无孔隙；3.测定密度ρs：将标准物质放入比重瓶中，加水至淹没，加热至沸腾，冷却至室温后，读取比重瓶中水的质量m1，计算标准物质的体积Vs；再称取干燥的标准物质的质量ms，计算其密度ρs；4.测定岩石样品密度ρr：将岩石样品放入比重瓶中，加水至淹没，加热至沸腾，冷却至室温后，读取比重瓶中水的质量m2，计算岩石样品的体积Vr；再称取干燥的岩石样品的质量rr，计算其密度ρr；5.浸水实验：将岩石样品和标准物质分别放入广口瓶中，加水至淹没，静置24小时后，读取广口瓶中水的质量m3和m4，计算岩石样品和标准物质的视密度ρrs和视密度ρrs,w；6.计算孔隙度：根据实验原理公式计算岩石孔隙度。

四、实验结果与数据分析1.标准物质密度ρs：通过比重瓶法测得标准物质的密度为1.66 g/cm³；2.岩石样品密度ρr：通过比重瓶法测得岩石样品的密度为2.77 g/cm³；3.岩石样品视密度ρrs：通过浸水实验测得岩石样品的视密度为2.37g/cm³；4.岩石样品视密度ρrs,w：通过浸水实验测得岩石样品的视密度为1.87g/cm³；5.根据实验原理公式计算得到岩石孔隙度为37%。

岩、 中砂 岩 和粗砂 岩 中胶结 物 已经流 失 ， 成 了连通 形 率 高 的孔 隙 ， 这些孔 隙既是 储水 孔隙 ， 又是 导水 的通
道。
电子 显微 图像 法可从 图像 中获得 岩石 的孔 隙度 值， 同时可 观察 到孔 隙 的形 态 、 大小 和连 通情况 。与 光学 偏光 显微镜 法 比较 ， 由该方 法得 到 的孔 隙 度 值 准确 些 。电子 显微 图像法 测定 岩石 孔 隙度 的主 要步 骤如 下 ： ） 石 样 品 自然 状 态 下 干 燥 ； ） 一 定 的 １岩 ２用 方法 把环 氧树脂 灌 入到样 品 中 ；３ 固 化的试 样 制 成 ） 光 薄片 ， 既可 以进 行显 微镜 岩矿 鉴定 ， 其 又可 以用 于
图 ｌ 图 ２分 别 为 光 学 偏 光 显 微 镜 照 片 和 电 子 、
但 对疏松 的岩石不 能 用 压 汞 法 的 ， 对一 般 的 岩 石 用 压汞 法 往 往 会 提 高 有 效 孔 隙 度 的 比值 。压 汞 法 在
２ ０世 纪 ７ ０年 代 曾被 广 泛 使 用 ， 由于 该 方 法 存 在 但
的缺 陷和汞蒸 气对 人 体 的 伤 害 ， 在 已基 本 不 再 使 现
用。
显微镜 背 散射照 片 ， 由于 光学 显微镜 是透 射光 成像 ， 矿物 重叠 后 ， 岩石 的孔 隙就 不 能显示 ， 同时 由于矿物 的光性 有方 向性 ， 石 英 在 一 定 的方 向上 会 出 现消 如 光现 象 ， 有可 能误认 为 是孔 隙 ， 以用 光学 显微镜 就 所 不能 正确 地测定 岩石 孔 隙度 。电子 显微 镜背 散射 图 像则 不然 ， 是电子 束照 射样 品表 面而 成像 ， 它 根据试 样 的物质 组成 不 同而 显 示 明 暗而 成 像 ， 成 试 样 的 组 矿物 中的元素 越重 （ 原子 序 数越高 ） 图像越 明亮 ； ， 反 之 图像越 暗 。岩石 在制 样样 过程 中孔 隙充填 的 是有 机物 质 ， ｃ Ｈ、 由 、 ０等 轻元 素 组 成 ， 此在 图像 中显 因 示最 暗 的色调 。根 据 这 个 现 象 ， 我们 就可 以正 确 地 测定 岩石 中的孔 隙度 和观察 孔 隙的形 态 和大小 。

3
实验二
一、实验原理
岩石气体渗透率的测定
所谓岩石的绝对渗透率就是在均质流体和多孔介质不发生任何物理化学作用， 且完全饱和岩石孔隙空间时，均质流体在多孔介质中的渗透率。 考虑到储油岩的孔道较气体分子大，而吸附在颗粒表面上的一层气体较薄。因 此，用气体（空气或氮气）测定的岩石渗透率产际上就十分接近于岩石的绝对渗透 率。 在实验室中用气体测定岩石的渗透率时，通常使用如下的计算式：
V s (G 2 G 3 ) / 0
式中：G3－岩样饱和煤油后在煤油中的重量，克；Vs－岩石的总体积，厘米 2。 因此，孔隙度φ等于

Vp Vs

G2 G1 100(%) G2 G3
二、实验仪器与药品
饱和煤油法测定岩样有效孔隙度的仪器如图 1 所示。 包括 1-5×10-4 托的真空泵； 2-三通；3-缓冲瓶；4-真空容器；5-盛岩心容器；6-岩样；7-三通；8-真空压力表； 9-盛煤油瓶；10-煤油；11-通大气二通阀。
图1
饱和煤油法测定岩样有效孔隙度的装置
图 2 岩样在液体中 称重的示意图
1
除此而外，还需要万分克感量的精密分析天平一台；为吊称岩样用的细铜丝及 天平的架桥、烧杯等设备。岩样在液体中称重时如图 2 所示。
三、操作步骤
（1） 称好细铜丝重量并将岩样捆好， 再将带铜丝的岩样挂在天平钩上称得干岩 样重量 G1。在捆铜丝时，铜丝的一端将岩样捆紧，另一端留出长约 15 厘米的自由 端以便挂在天平钩上。 （2）将此岩样放入盛岩心容器 5 中，再将其放入真空容器，在真空容器的密封 磨口上涂上凡士林后，将岩样密封好。 （3）将盛煤油三角瓶 9 中装半瓶煤油（事先测定煤油的密度） ，并将瓶嘴涂上 真空脂密封。 （4）将真空三通 7 置于三面都连通的位置，将真空二通 11 关闭。 （5）检查真空泵及缓冲瓶系统是否漏气。如在抽真空时不能达到真空，则应在 各阀门及管线接头处液上少量凡士林。 （6）启动真空泵，将仪器的每一部分都抽成真空，此时真空压力表 8 应指在 760 毫米汞柱的位置。 （7）抽真空的时间取决于岩样的致密程度。对极致密岩样，需抽空 4－8 小时， 对一般砂岩，需抽空 1－2 小时。并观察煤油是否起泡，当煤油中已不再有气泡时， 此时表明煤油中已抽成真空。 （8）抽空结束后，先将三通 2 关闭，观察真空表是否有变化，如真空稳定，则 迅速将三通 7 转动，切断和缓冲瓶及真空表的联系，再打开阀门 11，由大气压将已 抽真空的煤油压入真空容器 4 中的盛岩心容器 5 内，并将岩样淹没。

页岩孔隙度、渗透率和饱和度测定
页岩的孔隙度、渗透率和饱和度是评估其储层性质和有效性的关键参数。

1. 孔隙度（Porosity）：指的是岩石中的孔隙空间相对于总体积的比例。

在页岩中，孔隙度通常比较低，一般在1%到10%之间。

常用的测定方法包括密度测定、核磁共振等。

2. 渗透率（Permeability）：指的是岩石中孔隙连通并能够流体通过的能力。

在页岩中，由于其细粒结构和复杂的孔隙系统，渗透率通常非常低。

直接测定页岩渗透率较困难，常采用压汞法、气体吸附法、核磁共振等方法进行间接测定。

3. 饱和度（Saturation）：指的是在岩石孔隙中被流体占据的比例。

在页岩中，饱和度通常是指液体（如原油或天然气）在孔隙中占据的比例。

饱和度的测定可以通过岩心采样后实验室测试，包括重力法、电阻率法、核磁共振法等。

需要注意的是，由于页岩储层的特殊性质，传统的测井方法在评价页岩储层时可能存在一些局限性。

因此，针对页岩储层通常需要采用多种测试方法和综合分析手段来获得准确的数据和参数。

另外，不同区域的页岩储层性质也会有所差异，因此需要根据具体地质条件和实际情况进行相应的测定和评价。

岩石力学参数检测实验实验内容1.岩石标准试件的制备：实验开始前，需要选择一种代表性的岩石样品，并将其制备成标准试件。

试件通常是圆柱形或立方体形状。

制备试件的过程包括坚硬岩石的切割、抛光和清洗。

2.岩石物理参数测试：岩石的物理参数包括密度、孔隙度和饱和度等。

密度是岩石质量和体积之比，可以通过称重试验来测定。

孔隙度是岩石中孔隙空间的比例，可以通过气体浸渍法或液体置换法进行测定。

饱和度是岩石孔隙中被液体填充的程度，可以通过浸水试验或浸液试验进行测定。

3.岩石强度参数测试：岩石的强度参数是衡量岩石抵抗外力破坏的能力。

主要的强度参数有抗压强度、抗拉强度和抗剪强度等。

这些参数通常需要通过压缩试验、拉伸试验和剪切试验来测定。

在实验中，需要控制试件的加载速率和采样数量，确保测试结果准确可靠。

4.岩石弹性模量测试：岩石的弹性模量是衡量岩石在外力作用下变形程度的参数。

主要包括弹性模量、剪切模量和泊松比等。

实验测定弹性模量通常采用静态压缩试验和动态试验。

静态压缩试验测定弹性模量时，需要保持试件在线性阶段内，即应力和应变之间呈现线性关系。

而动态试验可以通过冲击试验和振动试验来测定弹性模量。

5.岩石断裂特性测试：岩石的断裂特性是描述岩石在破坏过程中出现的裂纹和断裂的参数。

有些岩石在受到外力作用时，会出现明显的断裂现象。

断裂特性可以通过拉伸试验、压缩试验和剪切试验来研究。

实验中需要记录岩石断裂前后的荷载和变形情况，以分析岩石的破坏过程。

岩石力学参数检测实验要求实验人员具备一定的力学知识和实验经验，必须严格按照实验规程进行操作，以确保实验结果的准确性和可信度。

实验完成后，需要对实验结果进行统计和分析，并编制实验报告，总结实验过程和结论。
