闭式循环冷却水课件

  • 格式：ppt
  • 大小：1.25 MB
  • 文档页数：38

下载文档原格式

  / 38

合集下载

闭式冷却水系统作用培训课件

闭式冷却水系统作用培训课件

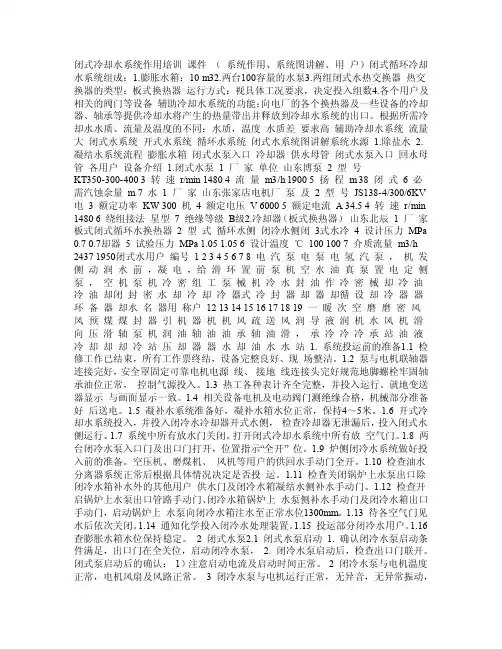

闭式冷却水系统作用培训课件（系统作用、系统图讲解、用户）闭式循环冷却水系统组成：1.膨胀水箱：10 m32.两台100容量的水泵3.两组闭式水热交换器热交换器的类型：板式换热器运行方式：视具体工况要求，决定投入组数4.各个用户及相关的阀门等设备辅助冷却水系统的功能：向电厂的各个换热器及一些设备的冷却器、轴承等提供冷却水将产生的热量带出并释放到冷却水系统的出口。

根据所需冷却水水质、流量及温度的不同：水质，温度水质差要求高辅助冷却水系统流量大闭式水系统开式水系统循环水系统闭式水系统图讲解系统水源1.除盐水 2.凝结水系统流程膨胀水箱闭式水泵入口冷却器供水母管闭式水泵入口回水母管各用户设备介绍1.闭式水泵 1 厂家单位山东博泵 2 型号KT350-300-400 3 转速r/min 1480 4 流量m3/h 1900 5 扬程m 38 闭式6 必需汽蚀余量m 7 水 1 厂家山东张家店电机厂泵及 2 型号JS138-4/300/6KV 电 3 额定功率KW 300 机 4 额定电压V 6000 5 额定电流 A 34.5 4 转速r/min 1480 6 绕组接法星型7 绝缘等级B级2.冷却器（板式换热器）山东北辰1 厂家板式闭式循环水换热器2 型式循环水侧闭冷水侧闭3式水冷4 设计压力MPa 0.7 0.7却器5 试验压力MPa 1.05 1.05 6 设计温度℃100 100 7 介质流量m3/h 2437 1950闭式水用户编号1 2 3 4 5 6 7 8 电汽泵电泵电氢汽泵，机发侧动润水前，凝电，给滑环置前泵机空水油真泵置电定侧泵，空机泵机冷密组工泵械机冷水封油作冷密械却冷油冷油却闭封密水却冷却冷器式冷封器却器却循设却冷器器环备器却水名器用称户12 13 14 15 16 17 18 19 一暖次空磨磨密风风预煤煤封器引机器机机风疏送风润导液润机水风机滑向压滑轴泵机润油轴油油承轴油滑，承冷冷冷承站油液冷却却却冷站压却器器水却油水水站 1. 系统投运前的准备1.1 检修工作已结束，所有工作票终结，设备完整良好、现场整洁。

循环水和闭式冷却水系统PPT幻灯片课件

循环水和闭式冷却水系统PPT幻灯片课件
16
凝汽器的位置比较特殊，在系统发 生水力过渡过程时，其出口位置容 易出现较为低的负压水锤，此时虹 吸井将提供一定水位和水量，使凝 汽器排水管产生倒虹吸作用。
这有效的减缓了凝汽器出口压强的 下降幅度，防止因水锤作用出现过 大的负压，进而避免发生水柱分离。
17
18
水锤
水锤效应是一种形象的说法，它是指给水泵在启动和停止时， 水流冲击管道，产生一种严重水击，由于在水管内部，管壁 是光滑的，水流动自如，当打开的阀门突然关闭或泵突然停 止，水流对阀门及管壁，主要是阀门或泵产生一个破坏性的 压力。
10
11
12
虹吸原理
• 虹吸现象是液态分子间引力与位能差所造成 的，即利用水柱压力差，水会由压力大的一 边流向压力小的一边，直到两边的液面相平， 水就会停止流动。
13
参考图a
14
虹吸条件
15
虹吸作用
• 保证凝汽器出口在任何工况下均不出现水柱 分离现象。
• 降低开式循环水系统的几何供水高程，减小 循泵功率。使凝汽器水室处于负压状态仍然 流动，这样相当于降低了的几何供水高程， 从而使循环水泵扬程降低，节约电耗。如不 设虹吸井，使凝汽器水室水压要大于零才能 使系统中循环水流动。
39
3、系统用户
机侧：主机润滑油冷油器，发电机氢气冷却器，发电机密 封油真空泵，汽泵及前置泵密封隔套及轴承冷却水，小机冷 油器，EH油冷油器，电动给水泵及前置泵密封及隔套冷却水， 电动给水泵电机冷却水，电动给水泵工作油、润滑油冷油器， 凝结水泵电机、定冷水冷却器等
炉侧：等离子冷却器，空预器本体冷油水，磨煤机润滑 油站、液压油冷却器，空压机房，一次风机、引、送风机油 站冷油器，密封风机等
7
敞开循环式冷却水系统

闭式水系统讲课教育课件教育课件

闭式水系统讲课教育课件教育课件

3 、闭式水泵切换
1）接值长令，准备进行闭式水泵切换。 2）检查A闭式水泵运行正常、母管压力及闭式水箱水位正常。 3）检查B闭式水泵无检修工作，具备投运条件。 4）检查B闭式水泵绝缘合格后送电正常。 5）检查B闭式水泵进口，出口电动门已送电。 6）检查B闭式水泵保护、热工仪表投入。 7）检查B闭式水泵轴承油位正常,外观完整。 8）检查B闭式水泵入口电动门开，出口门关或 B闭冷泵备用投入 且出口门开。 9）确认B闭式水泵电机电加热退出。 10）启动B闭式水泵，检查电流正常，轴承振动正常，线圈及轴 承温度正常。 11）检查闭冷水母管压力正常。 12）在手动停运A闭式水泵。 13）检查停运 A闭式水泵完全停止，不倒转，否则关闭其出口门。 14）检查闭冷水母管压力，温度正常，闭冷水箱水位及补水调门 开度正常 15）投入 A闭式水泵备用。 16）汇报值长，闭式水泵切换完毕。
7)联系就地逐渐关小#1机闭式水至联络母管供、回水电 动门至30%。 8)联系就地逐渐开大#2机闭式水至联络母管供、回水电 动门至30%，同时逐渐关小#1机闭式水至联络母管供回 水电动门至全关。 9)及时调整#1机闭冷水母管压力与#2机侧压力一致，监 视#1、#2机闭式水箱水位正常。 10)逐渐开大#2机闭式水至联络母管供、回水电动门至 全开。 11)检查公用系统闭式水运行正常，各运行空压机运行 正常。#1机2机闭冷水箱水位正常，闭冷水母管压力， 温度正常，各闭式水用户温度正常。
2、闭式水系统运行调整与停运
闭式水系统运行监视与调整： 1）闭式水箱水位正常，水位自动调节正常； 2）闭式水泵进口压力＞0.2MPa，出口压力＞0.5MPa； 3）闭式水泵电机电流，泵组振动、声音、轴承温度 在正常范围内； 4）闭式水温度正常； 5）备用闭式水泵无倒转现象。

循环水、开式水、闭式水系统ppt课件

循环水、开式水、闭式水系统ppt课件

来自工业水出口母管 来自化学加氯间电解海水冷却水回水（工业水）
来自生活水出口母管
至磨细工业水冷却水池 管道打堵
溢流和底部放水 雨水井
#4 1号机力通风冷却塔
#3 2号机力通风冷却塔
#1 3号机力通风冷却塔
#2 4号机力通风冷却塔
4B旋转滤网 （8号）
4A旋转滤网 （7号）
3B旋转滤网 （6号）
3A旋转滤网 （5号）
胶球系统
• 胶球清洗运行时，应经常检查收球网前后差压，当收球网 差压大于6KPa时，当班人员在胶球收球后将收球网打开 进行反洗直至差压恢复正常。
• 每天8点班人员在投入胶球系统运行前应确认收球网在关 闭位置后方可投入胶球运行，防止发生跑球现象。
ppt课件完整
20
' LOGO '
COMPANY LOGOTYPE INSERT
ppt课件完整
16
' LOGO '
COMPANY LOGOTYPE INSERT
• 双循泵运行时，凝汽器进回水温差小于8度，停运一台循 泵。
• 单循泵运行时，凝汽器进回水温差大于11度时，启动备用 循泵。
ppt课件完整
17
' LOGO '
COMPANY LOGOTYPE INSERT
8台循环水泵的冷却水系统运行方式
二次滤网
• 1PR-BW 800滤器
' LOGO '
• 2压差测量系pp统t课件完整
10
COMPANY LOGOTYPE INSERT
胶球系统
收球网
收球网
旋转滤网
高压凝汽器
装球室
装球室
低压凝汽器

闭式水开式水定冷水(共12张PPT)

闭式水开式水定冷水(共12张PPT)
期化验水质，保证定冷水导电度在～范围内 （>5μs/cm报警 >9. 5μs/cm甩负荷或打闸停机）
进入发电机总水量的5-10%的水，不断的经过离子 交换器进行处理，然后回到水箱
•
系统主要参数
• 定冷水量 105t/h（备注） • 水压～ • 进水温度45～50 ℃ • 出水温度≤ 85℃ • 定子冷却水泵：流量 130t/h，扬程
0.8Mpa 电压 380V 电流 103A
定冷水泵逻辑
• 定子冷却水泵自启动 定冷水温度控制正常，约45～50℃，定子水冷却器通常运行一组，另一组作备用 （进水>53℃报警 、出口>85℃报警 ）
0.14 Mpa，另一台定子冷却水泵在备 1、闭式泵运行出口门在10S内未开
定冷水量 105t/h（备注）
用状态 。 总进、出水管水温升不超过31℃，同类水支路出水温差小于8℃。
1、一台闭式循环冷却水泵跳闸(另一台在备用位) 5、闭冷水箱水位1000MM 机组正常运行时，应保持定冷水再生回路（离子交换器）运行。
1、闭式循环冷却水泵前、后轴承＜90℃ 达到12℃跳闸发电机。
1、运行定子冷却水泵进出口压差小于 8Mpa 电压 380V 电流 103A
定冷水箱上部充有氮气，通过减压器自动补入水箱，正常压力为，当压力增至0. 正常运行时，为改善进入发电机定子线圈的水质，将进入发电机总水量的5-10%的水，不断的经过离子交换器进行处理，然后回到水箱
闭式水开式水定冷水
开式水系统
• 开式冷却水取自循环水在进入主厂房之前的管道。 为了满足设备对冷却水压力的要求，该系统设置 了两台100％容量的开式循环冷却水泵并设有旁 路管道。
• 该系统向机械真空泵冷却器，闭式循环冷却水热 交换器提供冷却水

闭式循环冷却水

闭式循环冷却水

冷却后的水被循环使用，以节 约水资源
系统中的水泵和冷却塔或换热 器协同工作，确保水温稳定
闭式循环冷却水系统需要定期 维护和清洗，以防止水垢和微 生物滋生
闭式循环冷却水系统的控制方式
控制方式：温度控制
控制方式：压力控制
控制方式：流量控制
控制方式：液位控制
03
闭式循环冷却水系统的 优缺点
闭式循环冷却水系统的优点
汇报人：XX
添加标题
空调制冷行业的应用：在空调制冷行业中，闭式循环冷却水系统能够为制冷机提供冷却 水，提高制冷效果和能效比。
添加标题
其他领域的应用：除了上述领域，闭式循环冷却水系统还可应用于船舶、石油化工等领 域，为设备的正常运行提供可靠的冷却保障。
商业领域的应用
商业大厦空调系统 工业冷却系统 数据中心冷却 船舶冷却系统
04
闭式循环冷却水系统的 应用场景
工业领域的应用
添加标题
工业领域的应用：闭式循环冷却水系统广泛应用于钢铁、电力、化工等高耗能行业的冷 却系统中，能够有效降低生产过程中的温度，提高生产效率。
添加标题
电子行业的应用：在电子行业中，闭式循环冷却水系统能够为高精度设备提供稳定的冷 却水，保证设备的正常运行和延长使用寿命。
02
闭式循环冷却水系统的 运行原理
闭式循环冷却水系统的运行流程
冷却水流入冷却塔，通过蒸 发和散热降低水温
冷却水经过水泵加压，再次 进入热交换器循环使用
冷却水进入热交换器，吸收 热量后流出
控制系统监测水温，调整运 行参数以保持水温稳定
闭式循环冷却水系统的运行方式
闭式循环冷却水系统通过冷却 塔或换热器将热水冷却
闭式循环冷却水的定义
闭式循环冷却水是一种循环使用的冷却水系统，通过冷却塔或冷凝器等设备将热 水冷却，再通过循环水泵输送到需要冷却的设备或系统中，以保持设备正常运行。

汽机闭式循环冷却水系统讲解

汽机闭式循环冷却水系统讲解

汽机闭式循环冷却水系统讲解一、系统简介1.设备用途：闭式循环冷却水用于连续向全厂主、辅机设备提供循环冷却水。

闭式循环冷却水采用除盐水。

2、设备规范:设备配置每台机组配置2台100%容量的闭式冷却水泵，两台机组共4台闭式冷却水泵。

每台机组配置1台闭式水膨胀水箱，两台机组共2台闭式水膨胀水箱。

每台机组配置2台65%容量的闭式冷却水换热器，两台机组共4台闭式冷却水换热器。

闭式冷却水来源：除盐水供水系统型式：闭式冷却闭式冷却水系统运行方式:单元制安装位置:闭式冷却水泵布置在汽机房零米。

闭式水膨胀水箱：安装在汽机房内14.7m层。

闭式冷却水换热器布置在汽机房零米。

泵及电机技术参数序号结构/K置名称单位参数1泵型号XHXS300-435A2泵体尺寸（长X宽X高）m1196×1200×13373泵轴长m11964叶轮吸入型式双吸5叶轮直径mm4356轴承形式/数量滚动/27联轴器传递功率kW2808密封形式机械密封电动机技术数据项目单位参数型号YKK450-4额定功率kW280额定电压VlOOOO同步转速r∕minl487频率Hz50绝缘等级F防护等级IP54重量kg3470冷却方式空冷旋转方向为：（从向看）顺时针（从电机向泵看）8.22.2闭式冷却水系统起动前检查8.22.2.1 启动前闭式水系统试验完成且合格，确认闭式水系统联锁保护试验合格，投入正常。

8.22.2.2 检查所有仪表齐全，各压力表入口阀开启，确认所有表计投入正常。

8.22.2.3 闭式水膨胀水箱补水:1）关闭闭式水膨胀水箱放水阀。

2）开启膨胀水箱补水阀。

3）检查启动凝结水输送泵，向膨胀水箱补水至mm o4）将膨胀水箱补水阀投自动。

8.22.2.4检查关闭闭式水系统放水阀。

8・22.2.5开启闭式冷却水泵人口电动阀、泵体排气门连续流水后关闭，出口门关闭。

8.22.2.6测闭式泵电机绝缘合格后，送电。

8.22.2.7检查闭式水各管道排空阀开启。

工业循环水循环水系统 ppt课件
