晶体晶胞图

§1-2 常见的晶体结构及其原胞、晶胞1) 简单晶体的简单立方(simple cubic, sc) 它所构成的晶格为布喇菲格子。

例如氧、硫固体。

基元为单一原子结构的晶体叫简单晶体。

其特点有: 三个基矢互相垂直（），重复间距相等，为a，亦称晶格常数。

其晶胞=原胞；体积= ；配位数(第一近邻数) =6。

（见图1-7）图1-7简单立方堆积与简单立方结构单元2) 简单晶体的体心立方( body-centered cubic, bcc ) , 例如，Li，K，Na，Rb，Cs,αFe，Cr，Mo，W，Ta，Ba等。

其特点有：晶胞基矢, 并且，其惯用原胞基矢由从一顶点指向另外三个体心点的矢量构成：（见图1-9 b）(1-2)其体积为；配位数=8；（见图1-8）图1-8体心立方堆积与体心立方结构单元图1-9简单立方晶胞(a)与体心立方晶胞、惯用原胞(b)3) 简单晶体的面心立方( face-centered cubic, fcc ) , 例如，Cu，Ag，Au，Ni，Pd，Pt，Ne, Ar, Xe, Rn, Ca, Sr, Al等。

晶胞基矢，并且每面中心有一格点, 其原胞基矢由从一顶点指向另外三个面心点的矢量构成（见图1-10 b）：(1-3)其体积=；配位数=12。

，（见图1-10）图1-10面心立方结构(晶胞)(a)与面心立方惯用原胞(b)4) NaCl结构（Sodium Chloride structure），复式面心立方（互为fcc），配位数=6（图1-11 a)。

表1-1 NaCl结构晶体的常数5) CsCl结构（Cesuim Chloride structure），复式简单立方（互为sc），配位数=8（图1-11 b）。

表1-2 CsCl结构晶体的常数图1-11 NaCl结构和CsCl结构6) 金刚石结构（Diamond structure）, 两套fcc格子相互沿对角线位移1/4处套合。

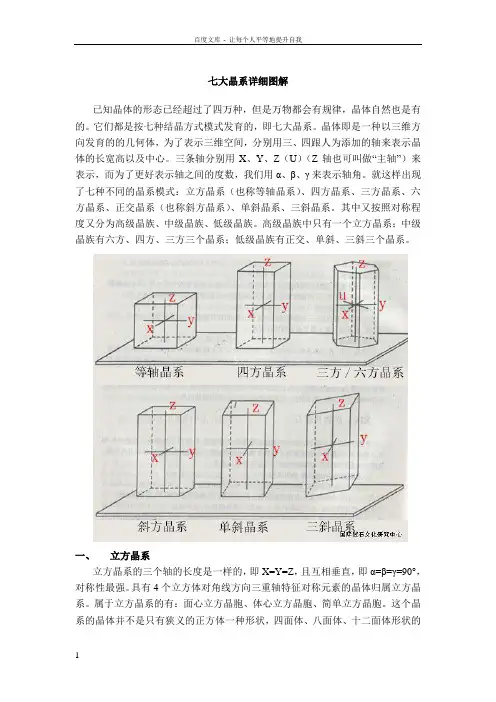

七大晶系详细图解已知晶体的形态已经超过了四万种，但是万物都会有规律，晶体自然也是有的。

它们都是按七种结晶方式模式发育的，即七大晶系。

晶体即是一种以三维方向发育的的几何体，为了表示三维空间，分别用三、四跟人为添加的轴来表示晶体的长宽高以及中心。

三条轴分别用X、Y、Z（U）（Z轴也可叫做“主轴”）来表示，而为了更好表示轴之间的度数，我们用α、β、γ来表示轴角。

就这样出现了七种不同的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系。

其中又按照对称程度又分为高级晶族、中级晶族、低级晶族。

高级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系。

一、立方晶系立方晶系的三个轴的长度是一样的，即X=Y=Z，且互相垂直，即α=β=γ=90°，对称性最强。

具有4个立方体对角线方向三重轴特征对称元素的晶体归属立方晶系。

属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞。

这个晶系的晶体并不是只有狭义的正方体一种形状，四面体、八面体、十二面体形状的晶体都属于立方晶系。

它们从不同角度看高低宽窄都差不太多，相对晶面和相邻晶面都相似，横截面和竖截面一样。

最典型立方晶系的晶体为：氯化钠。

常见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直，即α=β=γ=90°。

其中两个水平轴（X 轴、Y轴）长度一样，Z轴的长度可长可短，通俗的说：四方晶系的晶体大多是四棱的柱状体，有的是长柱体，有的是短柱体，即其晶胞必具有四方柱的形状。

横截面为正方形，四个柱面是对称的，即相邻和相对的柱面都是一样的，但和顶端不对称。

所有主晶面交角都是90。

特征对称元素为四重轴。

如果Z轴发育，它就是长柱状甚至针状；如果两个横轴（X轴、Y轴）发育大于Z轴，那么晶体就会呈现四方板状，最有代表的就是磷酸二氢钠和硫酸镍β了。

七大晶系详细图解已知晶体的形态已经超过了四万种，但是万物都会有规律，晶体自然也是有的。

它们都是按七种结晶方式模式发育的，即七大晶系。

晶体即是一种以三维方向发育的的几何体，为了表示三维空间，分别用三、四跟人为添加的轴来表示晶体的长宽高以及中心。

三条轴分别用X、Y、Z（U）（Z轴也可叫做“主轴”）来表示，而为了更好表示轴之间的度数，我们用α、β、γ来表示轴角。

就这样出现了七种不同的晶系模式：立方晶系（也称等轴晶系）、四方晶系、三方晶系、六方晶系、正交晶系（也称斜方晶系）、单斜晶系、三斜晶系。

其中又按照对称程度又分为高级晶族、中级晶族、低级晶族。

高级晶族中只有一个立方晶系；中级晶族有六方、四方、三方三个晶系；低级晶族有正交、单斜、三斜三个晶系。

一、立方晶系立方晶系的三个轴的长度是一样的，即X=Y=Z，且互相垂直，即α=β=γ=90°，对称性最强。

具有4个立方体对角线方向三重轴特征对称元素的晶体归属立方晶系。

属于立方晶系的有：面心立方晶胞、体心立方晶胞、简单立方晶胞。

这个晶系的晶体并不是只有狭义的正方体一种形状，四面体、八面体、十二面体形状的晶体都属于立方晶系。

它们从不同角度看高低宽窄都差不太多，相对晶面和相邻晶面都相似，横截面和竖截面一样。

最典型立方晶系的晶体为：氯化钠。

常见立方晶系晶体模型图：晶体实物图：二、四方晶系四方晶系四方晶系的三条晶轴互相垂直，即α=β=γ=90°。

其中两个水平轴（X 轴、Y轴）长度一样，Z轴的长度可长可短，通俗的说：四方晶系的晶体大多是四棱的柱状体，有的是长柱体，有的是短柱体，即其晶胞必具有四方柱的形状。

横截面为正方形，四个柱面是对称的，即相邻和相对的柱面都是一样的，但和顶端不对称。

所有主晶面交角都是90。

特征对称元素为四重轴。

如果Z轴发育，它就是长柱状甚至针状；如果两个横轴（X轴、Y轴）发育大于Z轴，那么晶体就会呈现四方板状，最有代表的就是磷酸二氢钠和硫酸镍β了。
