实验1 RAID实验

实验环境：Domain: IP: 192.168.2.0/24Server: FQDN: IP:192.168.2.254 Provide:DNS、DHCP、FTP，etc. Station1:FQDN: IP:192.168.2.1共有９块硬盘，sda 10GB为系统磁盘，sdb~sdi各1G，进行RAID实验。

如下图：对其分区（此步骤可省略）结果如下图：Station2:FQDN: IP:192.168.2.2下面的部分实验将会把Station1的RAID硬盘迁移到Station2中组装。

实验一：本地的RAID组装描述：在/etc/mdadm.conf文件损坏或丢失的情况下，并已知原raid的类型及所组成的硬盘名，来进行组装，使其正常运行。

步骤：１st: 首先创建一个RAID5.将sdb1,sdc1,scd1,sdf1组装一个包含一个热备盘的RAID5。

２ed: 使用命令查看RAID的状态。

３rd:生成/etc/mdadm.conf文件。

４th:手动停掉md0,再尝试启动。

成功启动。

５th:再次停掉md0,并将/etc/mdadm.conf改名，尝试启动６th:无法启动，因为已知RAID名为md0，且组成的硬盘为sdb1,sdc1,scd1,sdf1故可进行重新组装。

如下图：查看状态实验成功。

实验二：事件通知。

描述：当RAID出现问题时，发送邮件给指定帐户，这里我们将实验１中的RAID5损坏一块硬盘进行测试。

步骤：１st: 将邮件通知的命令写入/etc/mdadm.conf２ed:强制损坏/dev/sdc1实验成功。

如果RAID没有损坏，也可以测试邮件通知是否成功。

如下图：实验三：在线拉伸RAID。

描述：通常在实际生产环境中，随着数据量的不断增加，原有的RAID设备空间不足，所以要进行扩展，而又要保证服务器的正常运行，所以要在不中断服务器运行的情况下对RAID设备进行在线的拉伸。

同样在实验一的环境下进行，将该RAID5的大小由2GB扩大到3GB。

实验1-2 Windows Server 2008 软RAID
所谓的软RAID，即利用纯软件的方式实现RAID技术，相对于使用RAID硬件卡而言。

软件RAID成本低，性能上不如硬RAID好。

但有时候，我们不想增加成本，完全可以利用系统的软件RAID功能，实现系统的高可靠性。

添加的新硬盘的参数最一致，把新增加的硬盘和已经安装有系统的硬盘转换为动态磁盘：

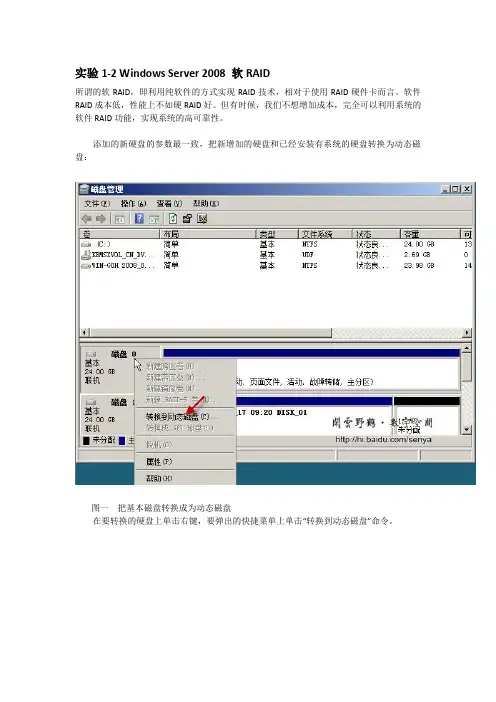

图一把基本磁盘转换成为动态磁盘
在要转换的硬盘上单击右键，要弹出的快捷菜单上单击“转换到动态磁盘”命令。

图二选择要转换为动态磁盘的磁盘
图三为系统盘添加镜像
图四为系统磁盘选择镜像磁盘
图五两块磁盘开始同步
同步完毕，重新启动计算机，会发现在启动菜单上多了一条启动项，默认情况下启动第一块硬盘的系统，当第一块硬盘出现了故障，无发启动时，可以切换到第二块硬盘，使用第二块硬盘启动。

图六
Windows Server 2008的软RAID十分简单。

增加很少的成本，便可以获得更多的可靠性。

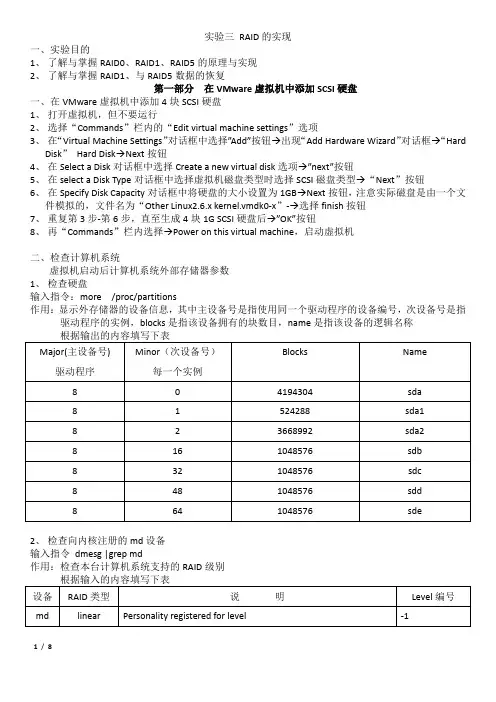

实验三RAID的实现一、实验目的1、了解与掌握RAID0、RAID1、RAID5的原理与实现2、了解与掌握RAID1、与RAID5数据的恢复第一部分在VMware虚拟机中添加SCSI硬盘一、在VMware虚拟机中添加4块SCSI硬盘1、打开虚拟机，但不要运行2、选择“Commands”栏内的“Edit virtual machine settings”选项3、在“Virtual Machine Settings”对话框中选择”Add”按钮→出现“Add Hardware Wizard”对话框→“HardDisk”Hard Disk→Next按钮4、在Select a Disk对话框中选择Create a new virtual disk选项→”next”按钮5、在select a Disk Type对话框中选择虚拟机磁盘类型时选择SCSI磁盘类型→“Next”按钮6、在Specify Disk Capacity对话框中将硬盘的大小设置为1GB→Next按钮，注意实际磁盘是由一个文件模拟的，文件名为“Other Linux2.6.x kernel.vmdk0-x”-→选择finish按钮7、重复第3步-第6步，直至生成4块1G SCSI硬盘后→”OK”按钮8、再“Commands”栏内选择→Power on this virtual machine，启动虚拟机二、检查计算机系统虚拟机启动后计算机系统外部存储器参数1、检查硬盘输入指令：more /proc/partitions作用：显示外存储器的设备信息，其中主设备号是指使用同一个驱动程序的设备编号，次设备号是指驱动程序的实例，blocks是指该设备拥有的块数目，name是指该设备的逻辑名称2、检查向内核注册的md设备输入指令dmesg |grep md作用：检查本台计算机系统支持的RAID级别3 检查此计算机的RAID子系统信息输入：more /proc/mdstat显示：Personalities : [linear] [raid0] [raid1] [raid10] [raid6] [raid5] [raid4] [multipath]unused devices: <none>说明没有RAID被激活第二部分生成RAID0、RAID1、RAID5三、生成RAID0---striping条带是一种将数据分散于多个磁盘的方法，固定数量（chunk-size）的数据被写入每一个磁盘，磁盘不要求统一的大小。

RAID实验的结果分析和实验未完成事项以及收获和感想通过以上实验的理论依据和实际操作，我们在团队的配合和努力下，顺利的完成了Matrix RAID的安装，并通过以上数据和图表记录的信息，得到了以下几点结论：1．BIOS的设置至关重要，首先把磁盘设置成为Matrix RAID格式，才可进行下面的实验。

2．Windows XP安装盘上必须有RAID驱动程序，否则无法安装。

在确保以上前提下，我们最终得到了以下数据在windows XPprofessional安装程序启动后，程序先开始格式化，然后系统将进行大约15分钟的格式化过程，完成该过程后，便是系统的安装读取过程，该过程中我们组做的比较顺利，该过程之后，便是xp系统的正式安装，如图1-2所示，在五步中，系统的安装花时间较长，约10分钟左右，之后，完成者五步便完成了基本的安装，下面需要对xp系统进行优化。

完成一系列的安装之后，重启电脑，便可以顺利的进入xp系统。

之后需要对RAID进行测试，测试结果如图1-3 1-4所示测试一从图中的数据中，我们可以看出，随机访问是11.9ms，CPU的占用率是0%，平均读盘速度是111.1MB/s,突发传输速度是227.2MB/s。

与普通的想比较我们可以看到，平均读盘比普通高56MB/S.超出一倍。

突发速度比普通高99MB/s,超出88%左右。

可以明显的看出，该模式优于普通模式。

测试二从该表我们可以看到，随机访问的时间是15.4ms，平均传输是55.3MB/s突发传输速度是128.6MB/s。

测试三从该图中我们可以看出，平均读取时间17ms cpu使用率o%，平均读取速度65.9MB/s，突发速度为136.5Mb/s。

比普通的大2mb/s。

可见效果佳于普通。

以上几组测试都说明了RAID模式下的优越性。

可以明显的感觉到速度的提升。

完成该实验重要点在于1、BIOS设置2、Intel Matrix Storage Manager Option ROM设置3、盘上是否有RAID驱动程序4、Matrix RAID 性能测试实验需要团队的配合和分工，也需要很好的耐心和信心。
