传感器与执行器

机械设计中的传感器与执行器技术机械设计中的传感器与执行器技术在现代工业中起着至关重要的作用。

随着科技的不断发展，传感器和执行器的应用越来越广泛。

本文将介绍机械设计中传感器和执行器的定义、原理、应用以及未来的发展趋势。

一、传感器与执行器的定义与原理1. 传感器的定义与原理传感器是一种能够将物理量（如温度、压力、光线强度等）转换为电信号或其他可识别的信号的装置。

它具有感受物理量的能力，并将其转化为可以被机械系统或电子设备处理的信号。

传感器的原理通常基于电磁、压阻、光电等物理效应。

2. 执行器的定义与原理执行器是根据输入信号完成某种特定动作的装置。

它接收控制信号并将其转化为机械工作能力。

执行器的原理有很多种，包括电磁、液压、气动等。

二、传感器与执行器在机械设计中的应用1. 传感器在机械设计中的应用传感器在机械设计中应用广泛，它可以实时监测和测量各种物理量。

以下是几个典型的应用示例：（1）温度传感器：用于测量机械设备的温度，以保证设备正常运行。

（2）压力传感器：常用于测量液压、气压等系统的压力，以保证系统工作正常。

（3）位移传感器：用于检测物体的位置变化，常用于机器人、自动化生产线等领域。

（4）光电传感器：用于接收光信号，常用于自动化设备的检测、定位等。

2. 执行器在机械设计中的应用执行器在机械设计中承担着控制和驱动的功能，以下是几个常见的应用示例：（1）电动执行器：用于控制机械系统的运动，如电机、电动推杆等。

（2）液压执行器：通过液压传动系统实现力的放大和运动控制，常用于工程机械、航空航天等领域。

（3）气动执行器：通过气压传动系统实现力的传递和控制，常用于自动化设备、机械手臂等。

三、传感器与执行器技术的发展趋势随着科技的不断进步，传感器与执行器技术也在不断发展。

以下是未来传感器与执行器技术的一些发展趋势：1. 智能化与网络化传感器与执行器将趋向于智能化和网络化。

通过集成更多的智能算法和通信技术，传感器和执行器能够与其他设备进行互联，实现智能控制和监测。

2. 传感器与执行器2.1 传感器有了形式各样的传感器，车载控制模块才能监控整个电气系统的工作状况，获得它想要得到的信息，并对系统的工作状况进一步作出有必要的调整。

传感器可以用来监测不同的物理属性值，比如：位置、速度、压力、温度等。

这些属性值最终均以电信号的形式与其他数据流一起，传送至控制网络。

2.1.1 信号1.信号的类型1）按照信号的波形图特征，传感器信号可以分为数字信号（Digital Signal）和模拟信号（Analog Signal）。

（1）数字信号 Digital Signal图2-1 数字信号波形图由于车载控制单元的基础是单片机，所有能接受的数字信号也是二进制信号，如图2-1所示。

二进制信号是电压信号，也叫方波信号，最大的特点是，随着时间的变化，电压值只在两个域值之间瞬间切换，并不存在过渡区，每一个电压值代表着一种状态。

（例如：Vmax表示开，Vmin表示关）。

虽然开关并不属于传感器，但开关信号是最简单的数字信号的例子，开关的状态无非有两种，打开和关闭；对应的电压信号值，就是12V（或5V）和0V。

（2）模拟信号 Analog Signal图2-2 模拟信号波形图模拟信号与电压信号最大的不同在于，随着时间的变化，输入的电压值是连续变化的，如图2-2所示。

在某一时刻的电压值，具体指的是什么状态，控制单元无法识别出来。

最简单的例子就是温度传感器：测量的时间不同，物体不同，那么测量的结果就是电压值在0―5V之间的任意值。

2）按照传感器类型的不同，传感器信号可以分为：电阻信号（Resistive Signal）、开关信号（Switches Signal）、和感应电压信号（Voltage Generating）。

（1）电阻信号 Resistive Signal随着机械位置发生改变，电阻值也跟着变化，这一类的传感器称为电阻传感器。

传感器的阻值发生变化，那么传感器上的电压也会随之变化。

控制模块通过监测传感器上的电压值变化，并与参考标志电压相比较，就可以知道测量值所代表的状态。

传感器与执行器在自动化设计中的作用自动化技术在现代工业和社会生活中扮演着重要的角色，而传感器和执行器则是实现自动化的关键元件。

传感器用于感知和检测环境中的物理量和信号，执行器则用于根据传感器的反馈信号对系统进行控制和操作。

本文将探讨传感器与执行器在自动化设计中的作用及其在不同领域的应用。

一、传感器的作用传感器是自动化系统中的“感知器”，通过感知物理量和信号，将它们转化为可用的电信号，并传递给控制系统。

传感器在自动化设计中的作用不可忽视，它们可以实现以下功能：1.1 监测和检测传感器能够监测和检测环境中的各种物理量和信号，例如温度、湿度、压力、光强、动作、声音等。

通过对这些参数的监测和检测，可以及时获取并反馈环境的状态信息，为系统的控制和决策提供准确的数据。

1.2 实时反馈传感器能够实时地将感知到的信息转化为电信号，并传递给执行器或控制系统。

这种实时反馈机制可以确保系统能够及时作出反应和调整，保证自动化系统的稳定性和可靠性。

1.3 数据采集与分析传感器可以将感知到的数据采集和记录下来，为后续的数据分析和处理提供基础。

通过对采集到的数据进行分析，可以深入了解系统的运行状况和性能指标，并优化自动化设计。

二、执行器的作用执行器是自动化系统中的“执行器”，根据传感器的反馈信号对系统进行控制和操作。

执行器的作用主要体现在以下几个方面：2.1 控制与操作执行器通过接收传感器传递的信号，根据预设的规则和算法对系统进行控制和操作。

例如，根据温度传感器的反馈信号，执行器可以控制空调系统的运行，保持恒定的室内温度。

2.2 调节与反馈执行器可以根据传感器的反馈信号对系统进行调节，实现自动化控制。

例如，根据压力传感器的反馈信号，执行器可以调节液压系统的工作压力，保证系统的稳定运行。

2.3 实现自动化执行器的作用是将控制信号转化为物理运动或操作，实现自动化系统的自主工作。

执行器可以驱动机械臂的运动、控制阀门的开关和执行工艺过程中的各种动作，实现各种工业自动化和机器人应用。

传感器与执行器的解析什么是传感器?甲传感器监视环境条件，例如流体的水平，温度，振动，或电压。

当这些环境条件发生变化时，它们会向传感器发送电信号，然后传感器可以将数据或警报发送回中央计算机系统，或调整特定设备的功能。

例如，如果电动机达到过热温度点，它将自动关闭。

什么是执行器？另一方面，致动器引起运动。

它接收电信号并将其与能源结合以产生物理运动。

致动器可以是气动的，液压的，电动的，热的或磁性的。

例如，电脉冲可以驱动资产中电动机的功能。

传感器和执行器之间的6个主要区别传感器和执行器跟踪不同的信号，通过不同的方式进行操作，并且必须协同工作才能完成任务。

它们还物理上位于不同的区域，并且经常用于单独的应用程序中。

传感器负责跟踪进入机器的数据，而执行器则执行动作。

输入和输出传感器查看来自环境的输入，这些输入触发特定的动作。

另一方面，执行器跟踪系统和机器的输出。

电信号传感器通过电子信号读取特定的环境条件并执行分配的任务。

但是，执行器会测量热量或运动能以确定所产生的作用。

依赖传感器和执行器实际上可以相互依赖来执行特定任务。

如果两者都存在，则执行器将依靠传感器来完成其工作。

如果一个或两个都无法正常工作，则系统将无法运行。

转换方向传感器倾向于将物理属性转换为电信号。

执行器的作用相反：将电信号改变为物理动作。

位置如果同时存在传感器和执行器，则个位于输入端口，而后者位于输出端口。

应用传感器通常用于测量资产温度，振动，压力或液位。

执行器的工业应用包括操作风门，阀门和联轴器。

执行器和传感器示例在工业领域，执行器和传感器都有许多用途。

它们都有助于关键资产更有效地工作，从而有助于减少停机时间并提高生产率。

5种不同类型的执行器1、手动执行器这些执行器需要员工控制齿轮，杠杆或车轮。

尽管它们便宜且易于使用，但适用性有限。

2、气动执行器这些执行器利用气压为阀门提供动力。

压力推动活塞影响阀杆。

3、液压执行器这些执行器使用流体产生压力。

液压执行器不使用气压，而是使用液压来操作阀门。

自动化控制系统的组成部分及作用自动化控制系统是利用计算机技术和控制理论相结合，实现对生产过程、设备和系统的自动控制和管理的系统。

它由多个组成部分构成，每个部分都有不同的作用和功能。

本文将详细介绍自动化控制系统的组成部分及其作用。

1. 传感器和执行器：传感器是自动化控制系统的重要组成部分，用于感知和采集被控对象的信息，如温度、压力、流量等。

传感器将感知到的信息转换为电信号，并传输给控制器进行处理。

执行器则根据控制器的指令，将电信号转换为相应的力、速度或位置控制信号，控制被控对象的运动或动作。

传感器和执行器的作用是实现自动化控制系统与外部环境的信息交互和物理控制。

2. 控制器：控制器是自动化控制系统的核心部分，它接收传感器采集到的信息，经过处理和分析后，生成控制信号，并将控制信号发送给执行器，实现对被控对象的控制。

控制器根据预设的控制策略和算法，对系统状态进行监测和调节，以达到所需的控制目标。

不同类型的自动化控制系统采用不同的控制器，如PID控制器、模糊控制器、神经网络控制器等。

3. 人机界面：人机界面是自动化控制系统与操作人员之间的交互界面。

它通过显示屏、键盘、触摸屏等设备，将系统状态、参数设置、报警信息等信息直观地展示给操作人员，同时接收操作人员的指令和参数设定。

人机界面的作用是实现操作人员对自动化控制系统的监控、控制和管理，提高系统的可操作性和人机交互效率。

4. 通信网络：通信网络是自动化控制系统中各个组成部分之间进行信息传输和共享的媒介。

它可以是局域网、广域网或互联网等不同类型的网络，通过有线或无线通信方式实现设备之间的数据交换和远程访问。

通信网络的作用是实现不同设备之间的数据传输和共享，使得自动化控制系统能够实现分布式控制和远程监控。

5. 数据存储与处理：数据存储与处理是自动化控制系统中的重要环节，它涉及到对大量的数据进行采集、存储和处理。

自动化控制系统可以通过采集和存储历史数据，进行数据分析、建模和优化，从而改进控制策略和算法，提高系统的控制性能和效率。

第五章传感器与执行器一、传感器概述传感器的概念：指能感受规定的物理量，并按照一定规律转换成可用输出信号的器件或装置。

简单的说，传感器即使把非电量转换成电量的装置。

汽车传感器的工作条件极为恶劣，因此，传感器能否精确可靠地工作至关重要。

在该领域中，理论研究及材料应用发展迅速，半导体和金属膜技术研究及材料应用技术发展迅速，半导体和金属膜技术、陶瓷烧结技术等得到迅猛发展。

智能化、集成化和数字化将是传感器的未来发展趋势。

传感器通常由敏感元件、转换元件及测量电路组成。

敏感元件是指能直接感受被测量的部分。

转换元件是指能将非电量转换成电量的部分。

有些敏感元件可以直接输入电量。

测量电路是指将转换元件输入的电量经过处理，以便进行显示、记录和控制的部分。

测量电路中较多的使用电桥电路。

比如后面要讲到的热线式空气流量计。

传感器的种类比较多，像我们一般碰到的传感器一般有：温度传感器（冷却水温度传感器THW进气温度传感器THA; 流量传感器（空气流量传感器，燃油流量传感器）；进气压力传感器MAP 节气门位置传感器TPS 发动机转速传感器车速传感器SPD 曲轴位置传感器（点火正时传感器;氧传感器爆震传感器（KNK;传感器的特征参数也有很多，且不同类型的传感器，其特征参数的定义和要求也各有差异。

下面我们来介绍一些主要的、通用的静态特性参数指标的定义。

1、灵敏度概念：灵敏度是指温态时传感器输出量y 与输入量x 之比，或者是传感器输出量y 的增量与输入量x 的增量之比。

灵敏度用K表示为K=dy/dx，线性传感器的灵敏度为一常数，而非线性的传感器的灵敏度是随输入量变化的。

2、分辨率概念：传感器在规定的测量范围内能够检测出的被测量的最小变化量。

由于分辨率要受到嘈声的限制，我们就用相当于嘈声电平N若干倍C的被测量表示分辨率，即M=CN/K式中，M为最小检测量；C取1-5。

3、测量范围和量程在允许的误差范围内，被测量的下限到上限之间的范围称为测量范围。

什么是电路中的传感器和执行器电路中的传感器和执行器是电子系统中的重要组成部分。

它们扮演着收集信息和执行命令的关键角色，为电路系统的运行提供必要的支持。

本文将介绍传感器和执行器的定义、功能以及常见的应用领域。

传感器是一种能够将物理量转化为电信号的装置。

它能够感知电路系统周围的环境和工作状态，并将收集到的信息转换成电信号，输出给其他的电子元件或处理器。

传感器的种类繁多，常见的有温度传感器、压力传感器、光敏传感器等。

它们通过测量物理量的变化，将其转换成电压、电流等形式的信号，以便于其他电子元件的处理和控制。

执行器则是根据传感器收集到的信息，实施相应的动作或操作的装置。

它能够根据系统或用户的指令，执行特定的任务。

常见的执行器包括电机、蜂鸣器、液晶显示器等。

通过接受传感器输出的电信号，执行器能够根据不同的输入信号情况，完成不同的动作或操作，实现系统的控制和运行。

传感器和执行器在电路系统中起到了至关重要的作用。

在自动化控制系统中，传感器负责感知系统的工作状态和环境信息，通过实时收集数据，向控制器提供准确的输入信号，帮助系统实现自动控制。

执行器则负责根据控制器发出的指令，执行相应的操作，控制系统的运行。

传感器和执行器的配合使用，使得电路系统能够实现自动监测、控制和操作，提高系统的稳定性和效率。

除了自动化控制系统，传感器和执行器还广泛应用于其他领域。

在汽车领域，传感器可以感测车辆的速度、温度、气压等参数，并通过执行器控制相关设备的工作状态，提高汽车的安全性和舒适性。

在医疗领域，传感器可以监测患者的生命体征，通过执行器控制医疗设备的运行，提供精准的医疗服务。

在智能家居领域，传感器可以感知家居环境的各种信息，通过执行器控制家居设备的开关和调节，实现智能化的居住体验。

总之，电路中的传感器和执行器在现代电子系统中具有重要的地位和作用。

它们能够感知环境信息、执行指令动作，为电子系统提供必要的数据和控制能力。

传感器和执行器的应用范围广泛，涉及到自动化控制、汽车、医疗、智能家居等领域。

传感器与执行器的解析传感器和执行器是自动化系统中的两个重要组成部分，它们通过感知和控制物理量来实现系统的自动化控制。

传感器负责将现实世界的物理量转化为可测量的电信号，而执行器则负责将电信号转化为控制信号，控制相应的物理设备。

下面将详细解析传感器和执行器。

一、传感器1.定义：传感器是指将机械量、热量、光量、电量、化学量等非电信号的物理量转化为与之对应的电信号输出的设备。

2.分类：按信号类型可分为模拟传感器和数字传感器；按工作原理可分为电磁式传感器、电容式传感器、电阻式传感器、光电传感器、温度传感器、压力传感器等。

3.工作原理：不同类型的传感器工作原理各不相同，但大致上可以分为以下几种基本原理：(1)电磁感应原理：利用电磁感应现象将非电信号转化为电信号，如电压互感器、电流互感器等。

(2)变压原理：利用物理量与电阻、电容、电感等电性质之间的关系，将非电信号转化为电信号，如温度传感器、压力传感器等。

(3)光电效应原理：利用半导体光敏材料对光能的吸收和光电效应的特性，将光信号转化为电信号，如光敏电阻、光电二极管等。

(4)化学反应原理：利用化学反应或物理变化的特性，实现非电信号到电信号的转化。

4.应用：传感器广泛应用于工业自动化、环境监测、医疗设备、智能家居、机器人等领域，用于测量温度、湿度、压力、流量、光强等物理量，并将其转化为电信号供系统分析和控制。

二、执行器1.定义：执行器是指将电信号转化为机械位移、转动力矩、流量等物理作用的设备。

2.分类：按功能可分为执行力、执行位移和执行速度三种类型的执行器；按工作原理可分为阀门、电动机、泵、液压缸、气缸等。

3.工作原理：不同类型的执行器工作原理各不相同，但大致上可以分为以下几种基本原理：(1)电动执行原理：利用电动机将电能转化为机械能，实现力、位移或速度的控制，如直流电动机、交流电动机等。

(2)液压执行原理：利用液体的流动和压力变化实现力、位移或速度的控制，如液压缸、液压马达等。

控制系统中的传感器与执行器传感器和执行器是控制系统中不可或缺的两个组成部分。

传感器用于探测环境中的物理量、化学量或其他信息，并将其转化为可用的电信号；执行器则用于接受来自控制系统的指令，并执行相应的动作或操作。

它们共同协作，实现了控制系统对外界的感知和对物理世界的控制。

本文将重点探讨控制系统中传感器与执行器的作用和特点。

一、传感器的作用与特点传感器作为控制系统中的输入设备，其主要作用是将外界的物理量转化为电信号，以便供控制系统进行处理和判断。

传感器能够实时感知环境中的各种物理信息，如温度、湿度、压力、光照等，为控制系统提供了对外界环境的感知能力。

传感器的特点主要包括以下几个方面：1. 准确性：传感器需要具备高准确性，确保所传递的信息与实际环境相符。

通过采用合适的物理原理和工艺，传感器能够精确地测量各种物理量，并将其转化为相应的电信号。

2. 灵敏性：传感器对外界环境的微小变化能够做出及时反应，以保证控制系统对环境变化的快速感知。

良好的灵敏性可提高传感器的响应速度和控制系统的实时性。

3. 可靠性：传感器需要具备高可靠性，能够在长时间运行中保持稳定的性能，并具备一定的抗干扰能力。

传感器的可靠性直接影响到控制系统的稳定性和可操作性。

4. 多样性：传感器的种类繁多，涵盖了光学、电磁、声学、化学等多个领域。

每种传感器都有着适用的范围和特点，可以针对特定的应用场景进行选择和使用。

二、执行器的作用与特点执行器作为控制系统中的输出设备，其主要作用是接受来自控制系统的指令，将其转化为相应的物理动作或操作。

执行器能够将控制系统的输出信号转化为力、位移、速度等物理量，从而控制物理世界中的各种设备和系统。

执行器的特点主要包括以下几个方面：1. 动力性：执行器需要具备一定的动力输出，能够实现对物理世界的控制。

其输出能力取决于其驱动方式和机构设计，可以实现不同程度的力、位移或速度输出。

2. 灵活性：执行器能够根据控制系统的指令做出相应的动作，并适应不同的工作环境和工况需求。

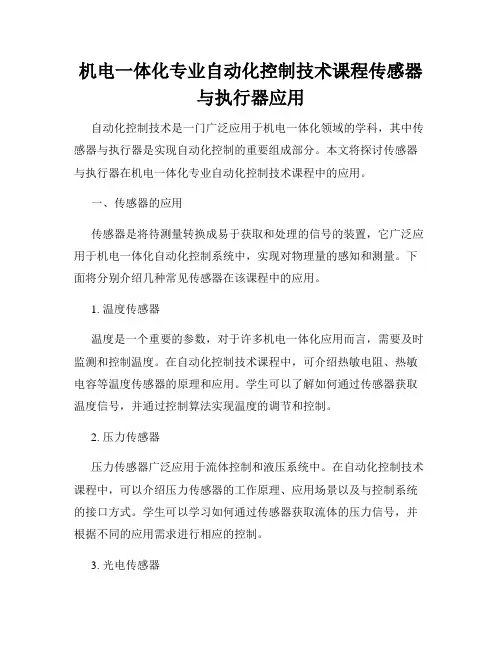

机电一体化专业自动化控制技术课程传感器与执行器应用自动化控制技术是一门广泛应用于机电一体化领域的学科，其中传感器与执行器是实现自动化控制的重要组成部分。

本文将探讨传感器与执行器在机电一体化专业自动化控制技术课程中的应用。

一、传感器的应用传感器是将待测量转换成易于获取和处理的信号的装置，它广泛应用于机电一体化自动化控制系统中，实现对物理量的感知和测量。

下面将分别介绍几种常见传感器在该课程中的应用。

1. 温度传感器温度是一个重要的参数，对于许多机电一体化应用而言，需要及时监测和控制温度。

在自动化控制技术课程中，可介绍热敏电阻、热敏电容等温度传感器的原理和应用。

学生可以了解如何通过传感器获取温度信号，并通过控制算法实现温度的调节和控制。

2. 压力传感器压力传感器广泛应用于流体控制和液压系统中。

在自动化控制技术课程中，可以介绍压力传感器的工作原理、应用场景以及与控制系统的接口方式。

学生可以学习如何通过传感器获取流体的压力信号，并根据不同的应用需求进行相应的控制。

3. 光电传感器光电传感器主要应用于物体的检测和测距。

在机电一体化自动化控制系统中，光电传感器可以用于物体的定位、计数和检测等场景。

课程中可以介绍不同类型的光电传感器原理和应用，以及适用的物体检测方式和应用案例。

二、执行器的应用执行器是自动化控制技术中用于实现控制目标的装置，它负责将控制信号转换为相应的物理动作。

下面将介绍几种常见的执行器在机电一体化自动化控制系统中的应用。

1. 电机执行器电机是最常见的执行器之一，它可以通过电流控制实现旋转、推动等运动。

在自动化控制技术课程中，可以涵盖直流电机、交流电机、步进电机等不同类型电机的工作原理、驱动方式以及与控制系统的接口方式。

学生可以学习如何通过控制电机实现精确的位置和速度控制。

2. 气动执行器气动执行器广泛应用于机械臂、自动化装配线等场景。

它通过压缩空气实现对物体的推拉、旋转等运动。

在机电一体化自动化控制技术课程中，可以介绍气缸、电磁阀等气动元件的原理和应用。
