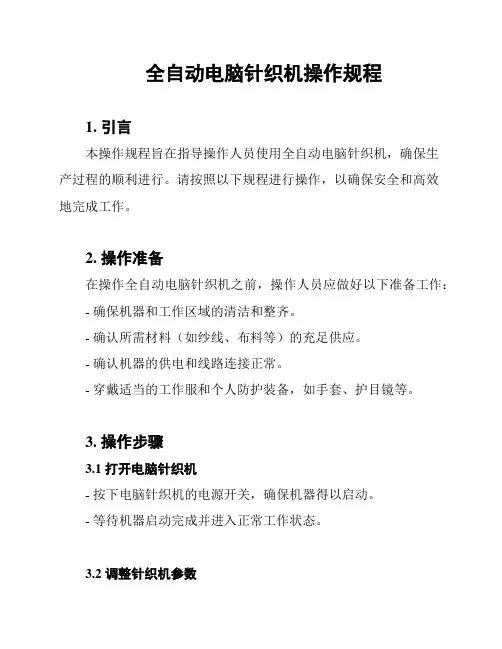

全自动电脑针织机操作规程1. 引言本操作规程旨在指导操作人员使用全自动电脑针织机，确保生产过程的顺利进行。
请按照以下规程进行操作，以确保安全和高效地完成工作。
2. 操作准备在操作全自动电脑针织机之前，操作人员应做好以下准备工作：- 确保机器和工作区域的清洁和整齐。
- 确认所需材料（如纱线、布料等）的充足供应。
- 确认机器的供电和线路连接正常。
- 穿戴适当的工作服和个人防护装备，如手套、护目镜等。
3. 操作步骤3.1 打开电脑针织机- 按下电脑针织机的电源开关，确保机器得以启动。
- 等待机器启动完成并进入正常工作状态。
3.2 调整针织机参数- 根据生产需求，使用电脑针织机上的控制面板，调整相应的参数，如针数、速度等。
3.3 安装材料- 将所需材料放入电脑针织机的材料槽中，并确保材料的供应畅通。
3.4 进行针织操作- 根据产品要求，选择合适的针织程序，并将其设置到电脑针织机上。
- 操作人员需要密切观察针织机的运行状态，确保其正常工作，及时处理任何异常情况。
3.5 完成针织任务- 当针织任务完成时，按下电脑针织机上的停止按钮，停止针织机的运行。
- 将针织好的产品从机器上取下，并进行相应的处理和包装。
4. 安全注意事项- 操作人员不得擅自更改针织机的参数和设置，除非经过上级批准。
- 操作人员需保持机器和工作区域的清洁和整洁，防止积尘和杂物对机器运行造成影响。
- 操作人员在操作过程中要注意安全，避免触碰机器运动部件，以免造成伤害。
- 操作人员对机器的维护和保养要及时跟进，确保机器的正常运行。
以上为全自动电脑针织机操作规程，请所有操作人员严格按照规程操作，以确保生产过程的安全和顺利进行。
BECS-02/52系列绣作参数一览表在电脑刺绣机中有各种为满足刺绣产品要求而设定的参数，这些参数有一个出厂设定值，它能满足基本的绣作要求。
用户可以根据绣品的工艺和质量要求，合理的进行参数的调整进而达到满意的刺绣效果。
下面的绣作参数一览表给出了大豪公司出品的BECS-02/52系列机型的绣作参数、相关含义及出厂参数设定值（默认值、常用值）。
以便帮助用户在电脑刺绣机的设定参数出现混乱的情况下，进行初始化参数设置。
BECS-02/52系列参数初始化值取值范围注 释断线检测及补绣的参数断线检测是是/否“是”：进行断线检测；“否”不进行断线检测。
断线退针数00-7机器断线后绣框自动回退针数。
有些机器不执行此参数。
补绣后提前落针针数1 1-10补绣结束是否降速是是/否补绣结束主轴是否降速。
是否所有机头补绣见右注释是/否在进行补绣时，设置是否所有机头进行补绣。
通常值为“否”。
初始化时不改变此值。
起绣时断线不检测针数见右注释0-15有底线检测时设为8，无底线检测时设为3。
初始化时不改变此值。
跳跃时是否断线检测否是/否在进行跳针处理时，是否进行断线检测。
应根据绣品的实际需要来设置。
主轴转速及起针速度最高转速（转/分）700250-850最低转速（转/分）400250-500切换（降速）针长（mm）53-12针长大于设定值时，机器降低运转速度。
视框架情况而定，设定值过大时会造成走位。
起针转速的设置（转/分）8080-150起针时慢动针数11-9起针时慢动几针后加速。
起针加速度121-30加大此参数，可使拉杆后机器提速更快。
跳跃限速（转/分）见右注释400-750设置跳针时的转速。
初始化时不改变此值。
参数初始化值取值范围注 释绳索刺绣的限定速度（转/分）400300-600设定绳索刺绣时的限定速度。
移动绣框的参数动框曲线及角度F2/260F1曲线：230-270F2曲线：230-270F3曲线：230-290F4曲线：230-290见注跳跃转越框31-7连续跳针转换成越框。

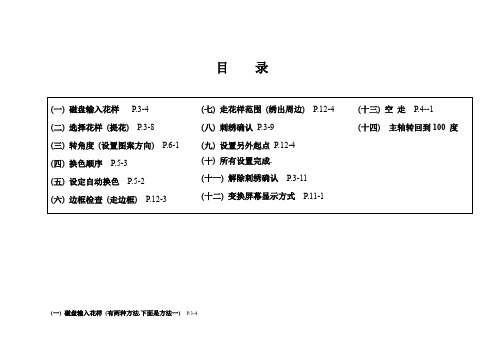

目录(一) 磁盘输入花样(有两种方法,下面是方法一) P.3-4→→②→和→→→→磁盘花样开始输入到电脑中→在”刺绣准备模式”下图标显示: (闪)按”磁盘操作”键选择”2”=磁盘花样输入到内存上下及翻页选择需要的花样名确认屏幕显示提供的花样号,选”确认”提示”宽度补偿吗?显示”是或否”选择”否”(默认=否)需等待一会儿提示"继续输入花样?” (否)返回(二) 选择花样(提花) P.3-8→→→和→→→→→返回到”刺绣准备模式”在”刺绣准备模式”下图标显示: (闪)按”功能”键光标自动选择”1”=选择刺绣花样按”确认”键上下及翻页选择需要的花样名确认屏幕显示:旋转角度 0X放大率 100……屏幕提示:“设花样原点,方可记忆花样原点”(三) 转角度(设置图案方向) P.6-1→在”刺绣准备模式”下图标显示: (闪)按一次,方向旋转90度,直到需要的方向为止.(四) 换色顺序P.5-3→→①→→①→②→③→按键,切换到有”换色顺序”的屏幕下左下图标显示:或按”换色”键.提示:1. 输入并反复2. 修改3. 转换换色针位选择“1”,并按”确认键”输入换色顺序“1-2-3”(举例)则等于“1-2-3-1-2-3...”(五) 设定自动换色P.5-2→( 结束) 图标说明:自动换色,自动起动自动换色,手动起动手动换色,手动起动按键,切换到有”换色顺序”的屏幕下左下图标显示:或反复按”自动换色”键,直至出现图标自动换色,自动起动设置完毕.(六) 边框检查(走边框)P.12-3→→③→→②→( 沿花样周边移框, 检查是否出框)在”刺绣准备模式”或“刺绣确认模式下”都行按”辅助管理”键用数字键或上下移动键选择确认选择”2”=移框查花样范围确认按”辅助键”或”退出键”来退出(七) 走花样范围(绣出周边) P.12-4→→③→→③→( 绣出花样周边)在”刺绣准备模式”或 “刺绣确认模式下”都行按”辅助 管理”键用数字键或上下移动键选择确认选择”3” =绣出花样周边确认按”辅助键”或”退出键”来退出(八) 刺绣确认P.3-9→→在”刺绣准备模式”下 图标显示: (闪)按”花样确认”键屏幕提示:“回车确认刺绣, 其它键退出” 屏幕提示:“保存刺绣参数?(否)”进入”刺绣确定模式” 图标显示:(九) 设置另外起点P.12-4→→④→(另外起点同时也是贴补绣时出框的基准)首先进行”花样确认”图标显示:把绣框移到”花样的起点”按”辅助管理”键按数字键”4”=另外起点位置确认把绣框移到另处起点的位置确认(十) 所有设置完成, 向右拉动拉杆开始刺绣. (十一) 解除刺绣确认P.3-11→→回到“刺绣准备模式”在”刺绣确定模式”下图标显示: 按”刺绣确认”键.提示: “解除刺绣确认吗?”按”确认”键图标显示:(闪)(十二) 变换屏幕显示方式P.11-1按键, 屏幕会出现下面五种画面(循环出现)屏幕显示”X和Y向”的座标可查看”换色顺序”和”当前针位”可查看”花样放大倍数”可查看”反复次数”可查看”另外起点”和”刺绣范围”(十三) 空走P.4--1★低速空走:停车时按键, 直到屏幕左下第三个图符成为如下的显示:这时用拉杆左或右操作, 就可以进行前进或倒退的低速空走.★高速空走:停车时按键, 直到屏幕左下第三个图符成为如下的显示:这时用拉杆左或右操作, 就可以进行前进或倒退的低速空走.★空走状态的解除:停车时按键, 直到屏幕左下第三个图符成为如下的显示:此时为正常刺绣状态★定位空走:停车时按键, 出现”辅助管理菜单”, 按数字键”2”(=定位空走), 按键确认,这时出现选择菜单,用键选择想要的方式,按键确认.(十四) 点动主轴到100 度★主轴不到位时, 按数字键”·” ,再按键, 主轴自动转到100度.(十五) 手动剪线★按键, 再按键,机器自动开始剪线.。
电脑刺绣机简明维修手册电脑刺绣机简明维修手册一、介绍1.1 欢迎使用电脑刺绣机1.2 目的和范围1.3 使用注意事项二、安装与设置2.1 快速安装指南2.2 连接电源和电源线2.3 连接电脑和刺绣机2.4 配置软件设置三、基本操作3.1 开关机3.2 菜单导航3.3 选择刺绣图案3.4 调整刺绣图案大小3.5 调整刺绣线数3.6 设置刺绣参数四、故障排除与维修4.1 常见故障及解决方案4.1.1 刺绣线断开4.1.2 刺绣针卡住4.1.3 刺绣机停止运行4.2 维修前的准备工作4.2.1 断开电源和电源线 4.2.2 清洁刺绣机表面4.3 维修步骤4.3.1 拆卸机身外壳4.3.2 检查刺绣针4.3.3 更换刺绣针4.3.4 检查刺绣线路4.3.5 检查电路板4.3.6 检查电源模块4.4 维修结束后的测试与调试 4.4.1 安装机身外壳4.4.2 连接电源和电源线 4.4.3 运行刺绣机测试4.4.4 调试刺绣参数五、维护与保养5.1 日常清洁5.1.1 清洁刺绣针5.1.2 清洁刺绣线路5.1.3 清洁电路板5.2 定期维护5.2.1 更换刺绣针5.2.2 校准刺绣参数5.2.3 更新软件版本六、附件本文档涉及附件：无七、法律名词及注释7.1 版权：著作权法第11条规定，著作权人对其创作的作品拥有权利，在未经许可的情况下不得复制、展示或传播。
7.2 商标：商标法第2条规定，商标是为申请人的商品或服务的标志，用以区别其产品和他人产品的标识。
7.3 专利：专利法第1条规定，专利是指对在技术领域中有关产品、方法或者其改进的创造所授予的独占权。
电脑刺绣电脑操作方法
电脑刺绣是利用计算机控制刺绣机进行刺绣的过程。
下面是一些电脑刺绣的基本操作方法：
1. 打开电脑和刺绣软件：先打开计算机，并确保已安装好刺绣软件。
打开刺绣软件，并加载需要刺绣的图案。
2. 连接刺绣机：将刺绣机与计算机连接，通常可以通过USB接口实现连接。
确保连接稳定，并确保刺绣机已经正确安装好。
3. 设置刺绣参数：在刺绣软件中，根据需要设置刺绣的参数，如刺绣图案的大小、颜色、线密度等。
这些参数可以根据刺绣软件的具体功能进行调整。
4. 调整刺绣位置：在刺绣软件中，可以通过拖拽或输入数字的方式调整刺绣图案的位置。
确保图案在刺绣机的刺绣范围内，并且位置正确。
5. 预览和编辑图案：在刺绣软件中，可以预览刺绣图案的效果。
如果需要，可以对图案进行编辑，如调整大小、旋转、镜像等。
6. 选择刺绣线：根据需要，选择合适的刺绣线。
刺绣线的颜色和质量对最终刺绣效果有很大影响，因此要选择适合的线。
7. 开始刺绣：确认所有设置和调整都已完成后，可以开始刺绣。
在刺绣软件中点击开始按钮，刺绣机会开始按照设定的参数进行刺绣。
8. 监控刺绣过程：在刺绣过程中，要密切监控刺绣机的运作情况，确保刺绣线的供给和刺绣图案的正常刺绣。
如有需要，可以及时调整。
9. 完成并取下刺绣：当刺绣完成后，刺绣机会停止工作。
关闭刺绣软件，然后小心地取下刺绣图案。
以上是电脑刺绣的基本操作方法，具体操作可能有所差异，建议根据具体的刺绣软件和刺绣机进行操作。
操作规程电脑绣花机安全操作规程为了保障操作安全、提高生产效率，以下是电脑绣花机的安全操作规程，希望所有操作人员认真遵守。
一、机器及电源安全1.在使用前检查机器是否完好无损，是否有故障、磨损或损坏等情况。
若有情况，应立即联系维修人员进行处理。
2.严格按照操作手册的要求正确安装电源和地线，并保证电源符合国家标准。
3.在使用电脑绣花机时，不得使用带电的手和脚接触电器部件。
保持手部和工作区域的干燥。
4.不能随意移动电脑绣花机的插头、开关和线路，以避免电源或线路损坏引发安全事故。
二、安全保护措施1.在操作电脑绣花机前，应佩戴防护手套、口罩、安全帽等必要的个人防护装备，并做好工作服和鞋子的防护，防止电脑绣花机损伤人体部位。
2.操作时必须严格遵守工艺流程和安全规章制度，严禁超负荷运行。
具体工作流程详见操作手册。
3.电脑绣花机在运行过程中应保持稳定，操作人员同时要等待机器彻底停止后再进行调试。
4.电脑绣花机工作完毕后，确保将所有的线路和插头清理干净，并拔掉电源插头。
三、应急处理1.如遇电脑绣花机出现故障或其他异常情况，应立即停机，并及时向维修人员报告，由专业人员进行处理。
2.如发现电脑绣花机出现异常声响、气味等异常情况，应立即停机，并及时排查，直到确定没有问题才能继续使用。
3.遇到电源故障或断电等紧急情况，应立即切断电源，并按照企业应急预案进行处理，确保操作人员安全。
四、安全意识1.提高安全意识，始终保持操作的警觉性。
严禁个人操作时发生打瞌睡等创造事端的行为。
2.在操作电脑绣花机时，不得随意对机器进行修改或进行非正常操作，同时也不能随意接触电脑绣花机的内部部件。
3.操作人员要了解每台电脑绣花机的参数、特点和工艺流程，掌握安全操作技能并进行实践。
并及时向使用教练或管理员咨询相关问题。
4.加强安全宣传教育和知识培训，建立安全红线意识，增强安全操作意识。
五、总结与建议电脑绣花机是企业重要的生产设备，操作人员要认真遵守电脑绣花机的安全操作规程，严格按照标准操作，始终保持对安全的高度警觉性。
I目录第一部分控制系统简介 (1)1.1系统概述 (1)1.2注意事项 (1)1.3工作环境 (2)1.4系统供电及接地 (2)1.5操作面板及按键功能简介 (2)1.5-1按键功能简介 (2)1.5-2 触摸按键图标说明 (3)1.5-3功能简介 (4)第二部分花版输入操作 (5)2.1U盘花版输入到内存 (5)2.2删除U盘花版 (6)第三部分花版管理 (7)3.1选择花版刺绣 (7)3.2删除单个花版 (7)3.2输出花版到U盘 (8)第四部分刺绣花版 (9)4.1刺绣状态切换 (9)4.2准备状态 (10)4.2-1 设置花版参数 (10)4.2-2 切换绣框 (11)4.3工作状态 (12)4.3-1 花版原点（起绣点）设定 (12)4.3-2 偏移点（绣框中心最高点）设置 (12)4.3-3 返回原点（起绣点） (12)4.3-4 出入框操作 (12)4.3-5 返回停机点 (13)4.3-6 设置换色 (13)4.3-6-1 设置换色顺序 (13)4.3-6-2 贴布偏移、低速刺绣和替换针杆 (14)4.3-6-3 多金片设计 (15)4.3-7 改变工作方式 (15)4.3-8 刺绣方式切换 (15)4.3-9 花版轮廓操作 (17)4.3-10 断电返回刺绣点操作 (17)II4.4刺绣运转状态 (17)4.5拉杆操作 (18)4.6金片机头开关控制和指示灯 (18)第五部分移框生成花版 (19)第六部分字母生成花版 (20)第七部分手动换色操作 (22)第八部分手动剪线 (23)第九部分绣框原点操作 (24)9.1手动设置绣框原点 (24)9.2自动寻找绣框绝对原点 (25)9.3设置软件限位 (25)第十部分绣框设置 (26)第十一部分生产统计 (27)第十二部分主轴点动操作 (28)第十三部分语言切换 (29)第十四部分刺绣参数 (30)第十五部分设置机器参数 (31)第十六部分用户管理 (32)第十七部分解除限制 (33)17.1锁机解除 (33)第十八部分系统测试 (34)18.1输入测试 (34)18.2输出测试 (34)18.3轴测试 (35)III18.4机头测试 (35)第十九部分系统信息 (36)19.1系统编号和版本信息查看 (36)18.2系统升级 (36)第二十部分IP设置 (37)第二十一部分系统初始化 (38)第二十二部分附录 (39)22.1参数表 (39)22.2系统报错及处理一览表 (41)IV第一部分控制系统简介1.1系统概述非常感谢您使用本公司的电脑刺绣机控制系统！本系统可以配合各种类型的刺绣机使用，满足您对绣花的不同要求，对薄料、厚料、立体刺绣都有令您满意的刺绣效果！先进的DSP控制技术，使系统速度更快，同时系统具有友好的人机操作界面，有效的提高了生产效率；控制系统采用平滑曲线调速，使机械运行更平稳，降低整机的噪音，延长机械的使用寿命！在使用之前，请您仔细阅读使用说明书，以确保正确使用本系统。

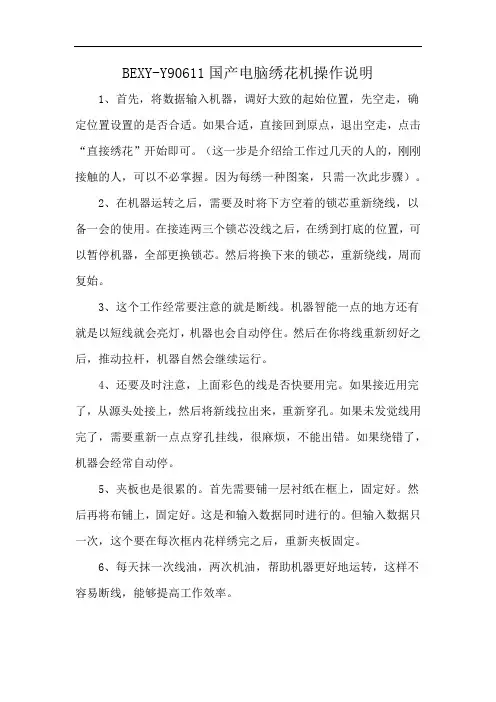

BEXY-Y90611国产电脑绣花机操作说明
1、首先，将数据输入机器，调好大致的起始位置，先空走，确定位置设置的是否合适。
如果合适，直接回到原点，退出空走，点击“直接绣花”开始即可。
（这一步是介绍给工作过几天的人的，刚刚接触的人，可以不必掌握。
因为每绣一种图案，只需一次此步骤）。
2、在机器运转之后，需要及时将下方空着的锁芯重新绕线，以备一会的使用。
在接连两三个锁芯没线之后，在绣到打底的位置，可以暂停机器，全部更换锁芯。
然后将换下来的锁芯，重新绕线，周而复始。
3、这个工作经常要注意的就是断线。
机器智能一点的地方还有就是以短线就会亮灯，机器也会自动停住。
然后在你将线重新纫好之后，推动拉杆，机器自然会继续运行。
4、还要及时注意，上面彩色的线是否快要用完。
如果接近用完了，从源头处接上，然后将新线拉出来，重新穿孔。
如果未发觉线用完了，需要重新一点点穿孔挂线，很麻烦，不能出错。
如果绕错了，机器会经常自动停。
5、夹板也是很累的。
首先需要铺一层衬纸在框上，固定好。
然后再将布铺上，固定好。
这是和输入数据同时进行的。
但输入数据只一次，这个要在每次框内花样绣完之后，重新夹板固定。
6、每天抹一次线油，两次机油，帮助机器更好地运转，这样不容易断线，能够提高工作效率。

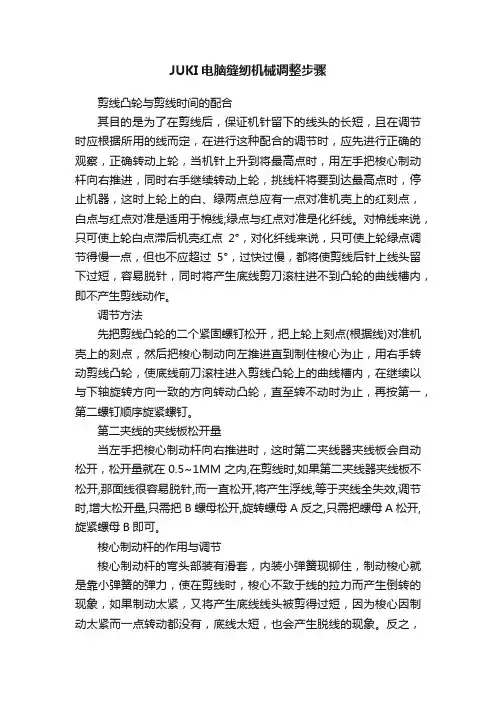

JUKI电脑缝纫机械调整步骤剪线凸轮与剪线时间的配合其目的是为了在剪线后，保证机针留下的线头的长短，且在调节时应根据所用的线而定，在进行这种配合的调节时，应先进行正确的观察，正确转动上轮，当机针上升到将最高点时，用左手把梭心制动杆向右推进，同时右手继续转动上轮，挑线杆将要到达最高点时，停止机器，这时上轮上的白、绿两点总应有一点对准机壳上的红刻点，白点与红点对准是适用于棉线;绿点与红点对准是化纤线。
对棉线来说，只可使上轮白点滞后机壳红点2°，对化纤线来说，只可使上轮绿点调节得慢一点，但也不应超过5°，过快过慢，都将使剪线后针上线头留下过短，容易脱针，同时将产生底线剪刀滚柱进不到凸轮的曲线槽内，即不产生剪线动作。
调节方法先把剪线凸轮的二个紧固螺钉松开，把上轮上刻点(根据线)对准机壳上的刻点，然后把梭心制动向左推进直到制住梭心为止，用右手转动剪线凸轮，使底线前刀滚柱进入剪线凸轮上的曲线槽内，在继续以与下轴旋转方向一致的方向转动凸轮，直至转不动时为止，再按第一，第二螺钉顺序旋紧螺钉。
第二夹线的夹线板松开量当左手把梭心制动杆向右推进时，这时第二夹线器夹线板会自动松开，松开量就在0.5~1MM之内,在剪线时,如果第二夹线器夹线板不松开,那面线很容易脱针,而一直松开,将产生浮线,等于夹线全失效,调节时,增大松开量,只需把B螺母松开,旋转螺母A反之,只需把螺母A松开,旋紧螺母B即可。
梭心制动杆的作用与调节梭心制动杆的弯头部装有滑套，内装小弹簧现铆住，制动梭心就是靠小弹簧的弹力，使在剪线时，梭心不致于线的拉力而产生倒转的现象，如果制动太紧，又将产生底线线头被剪得过短，因为梭心因制动太紧而一点转动都没有，底线太短，也会产生脱线的现象。
反之，如果制动极松，面线绕在梭心制动杆上将在剪线时从杆上滑去，针上线头也将很短，又会产生脱针的现象，所以要正确调节。
螺钉旋进旋出，将使限位块的位置改变。
调节到使套在制动杆上的滑套端，一端刚好碰到梭心，一端又要碰到制动杆上的刻线时为止。
