LTE差小区问题分析报告与处理方法

  • 格式：doc
  • 大小：519.00 KB
  • 文档页数：26

产品名称Product name 密级Confidentialitylevel TDD LTE 内部公开产品版本Product version 文档版本document versionTotal pages共24页TDD-LTE TOP小区处理手册V1拟制：日期：2014-10-28审核：日期：审核：日期：批准：日期：华为技术有限公司目录一. KPI话统监控 (4)1.日常监控KPI指标及COUNTER (4)1.1 网管实现话统 (4)1.1.1 接入类 (4)1.1.2 掉线类 (6)1.1.3 切换类 (7)1.1.4 容量干扰类 (9)1.2 集团要求上报KPI定义 (9)1.3 指标监控及TOP小区筛选 (12)二. TOP小区问题定位 (13)1.接入类 (13)1.1定位思路和基本步骤 (13)1.2 常见接入失败原因 (13)1.2.1 资源分配失败导致RRC连接建立失败 (13)1.2.2 流控导致的RRC连接建立失败 (14)1.2.3 UE无应答导致RRC建立失败 (15)1.2.4 无线资源不足导致E-RAB建立失败 (16)1.2.5 UE响应超时导致E-RAB建立失败 (16)1.2.6 安全模式配置失败导致E-RAB建立失败 (17)1.2.7 传输问题导致的E-RAB建立失败 (17)1.2.8 核心网问题 (18)2、掉线类 (18)2.1 定位思路和基本步骤 (18)2.2 常见掉话原因 (19)2.2.1 无线层问题导致的异常释放 (19)2.2.2 切换失败导致的异常释放 (20)2.2.3 无线资源拥塞导致的异常释放 (20)2.2.4 传输问题导致的异常释放 (21)2.2.5 核心网问题导致的异常释放 (22)2.2.6 其它异常释放 (22)3、切换类 (22)3.1 基本定位思路 (22)3.2 常见切换失败问题 (24)3.2.1 切换过晚 (24)3.2.2 乒乓切换 (24)3.2.3 切换至错误小区 (25)3.2.4 邻区信息错误或混淆 (25)3.2.5 漏配邻区 (25)3.2.6 切换准备失败 (26)一. KPI话统监控1.日常监控KPI指标及COUNTER1.1 网管实现话统1.1.1 接入类LTE接入包含3个过程：随机接入、RRC建立、ERAB建立，按照目前话统实现，可以监测RRC和ERAB建立过程:RRC建立请求话统：RRC建立成功话统：RRC连接建立失败话统：E-RAB建立过程话统：1.1.2 掉线类LTE掉话是UE在成功建立E-RAB后，由于异常原因导致E-RAB和UE的上下文释放：1.1.3 切换类切换类网管话统从ENODEB内/间、同频/异频、切换出/入、切换小区对几个维度进行测量1.1.4 容量干扰类在定位接入、掉线、切换等问题时，都需要同时关注容量资源、干扰类指标，其中干扰指标新版本已实现分PRB统计1.2 集团要求上报KPI定义接入性指标定义：1、RRC建立成功率=小区接收UE返回的RRC Connection Setup Complete消息次数/小区接收UE的RRC Connection Request消息次数（包括重发）*100%对应公式：L.RRC.ConnReq.Succ[1526726659]/L.RRC.ConnReq.Msg[1526726657]2、E-RAB建立成功率=用户发起E-RAB建立流程且建立成功的总次数/用户尝试发起E-RAB建立流程的总次数*100%对应公式：L.E-RAB.SuccEst[1526727544]/L.E-RAB.AttEst[1526727545]3、无线接通率=小区接收UE返回的RRC Connection Setup Complete消息次数/小区接收UE的RRC Connection Request消息次数（包括重发）*用户发起E-RAB建立流程且建立成功的总次数/用户尝试发起E-RAB建立流程的总次数*100%；L.RRC.ConnReq.Succ[1526726659]/L.RRC.ConnReq.Msg[1526726657]*L.E-RAB.SuccEst[15 26727544]/L.E-RAB.AttEst[1526727545]掉线率指标定义1、无线掉线率=（eNodeB发起的S1 RESET导致的UE Context释放次数+ UE Context异常释放次数）/ （UE Context建立成功总次数+*小区遗留UE上下文个数）100%(L.UECNTX.Rel.S1Reset.eNodeB[1526728838]+L.UECNTX.AbnormRel[1526728227])/(L.UEC NTX.SuccEst[1526728851]+L.UECNTX.Left[1526730538])2、E-RAB掉线率= (eNodeB触发的释放原因为异常的E-RAB释放总次数+切换出E-RAB异常释放总次数)/(遗留E-RAB个数+用户发起E-RAB建立流程且建立成功的总次数+小区切换入E-RAB成功建立总次数)(L.E-RAB.AbnormRel.eNBTot[1526728319]+L.E-RAB.AbnormRel.HOOut[1526728247])/L.E-RAB.SuccEst[1526727544]+L.E-RAB.Left[1526728817]+L.E-RAB.SuccEst.HOIn[152672824 5]切换指标定义：1、eNB间切换成功率= (小区eNodeB间同频切换出成功次数+小区eNodeB间异频切换出成功次数-小区通过重建回源小区的eNodeB间同频切换出执行成功次数-小区通过重建回源小区的eNodeB间异频切换出执行成功次数)/(小区eNodeB间同频切换出尝试次数+小区eNodeB间异频切换出尝试次数)*100%(L.HHO.IntereNB.IntraFreq.ExecSuccOut[1526727003]+L.HHO.IntereNB.InterFreq.Exec SuccOut[1526727006]-L.HHO.IntereNB.IntraFreq.Succ.ReEst2Src[1526728904]-L.HHO.I ntereNB.InterFreq.Succ.ReEst2Src[1526728905])/(L.HHO.IntereNB.IntraFreq.PrepAtt Out[1526727001]+L.HHO.IntereNB.InterFreq.PrepAttOutt[1526727004])2、eNB内切换成功率= (小区eNodeB内同频切换出成功次数+小区eNodeB内异频切换出成功次数-小区通过重建回源小区的eNodeB内同频切换出执行成功次数-小区通过重建回源小区的eNodeB内异频切换出执行成功次数)/(小区eNodeB内同频切换出执行次数+小区eNodeB内异频切换出执行次数)*100%(L.HHO.IntraeNB.IntraFreq.ExecSuccOut[1526726997]+L.HHO.IntraeNB.InterFreq.Exec SuccOut[1526727000]-L.HHO.IntraeNB.IntraFreq.Succ.ReEst2Src[1526728902]-L.HHO.I ntraeNB.InterFreq.Succ.ReEst2Src[1526728903])/L.HHO.IntraeNB.IntraFreq.ExecAttO ut[1526726996]+L.HHO.IntraeNB.InterFreq.ExecAttOut[1526726999]3、同频切换成功率= (小区eNodeB内同频切换出成功次数+小区eNodeB间同频切换出成功次数-小区通过重建回源小区的eNodeB间同频切换出执行成功次数-小区通过重建回源小区的eNodeB内同频切换出执行成功次数)/(小区eNodeB内同频切换出执行次数+小区eNodeB 间同频切换出尝试次数)*100%L.HHO.IntereNB.IntraFreq.ExecSuccOut[1526727003]+L.HHO.IntraeNB.IntraFreq.ExecS uccOut[1526726997]-L.HHO.IntereNB.IntraFreq.Succ.ReEst2Src[1526728904]-L.HHO.In traeNB.IntraFreq.Succ.ReEst2Src[1526728902]/(L.HHO.IntereNB.IntraFreq.PrepAttOu t[1526727001]+/L.HHO.IntraeNB.IntraFreq.ExecAttOut[1526726996])4、异频切换成功率= (小区eNodeB内异频切换出成功次数+小区eNodeB间异频切换出成功次数-小区通过重建回源小区的eNodeB间异频切换出执行成功次数-小区通过重建回源小区的eNodeB内异频切换出执行成功次数)/(小区eNodeB内异频切换出尝试次数+小区eNodeB 间异频切换出执行次数)*100%L.HHO.IntereNB.InterFreq.ExecSuccOut[1526727006]+L.HHO.IntraeNB.InterFreq.ExecS uccOut[1526727000]-L.HHO.IntereNB.InterFreq.Succ.ReEst2Src[1526728905]-L.HHO.In traeNB.InterFreq.Succ.ReEst2Src[1526728903]/(L.HHO.IntraeNB.InterFreq.ExecAttOu t[1526726999]+L.HHO.IntereNB.InterFreq.PrepAttOut[1526727004])5、切换成功率= (小区eNodeB间同频切换出成功次数+小区eNodeB间异频切换出成功次数+小区eNodeB内同频切换出成功次数+小区eNodeB内异频切换出成功次数-小区通过重建回源小区的eNodeB间同频切换出执行成功次数-小区通过重建回源小区的eNodeB间异频切换出执行成功次数-小区通过重建回源小区的eNodeB内同频切换出执行成功次数-小区通过重建回源小区的eNodeB内异频切换出执行成功次数)/(小区eNodeB间同频切换出尝试次数+小区eNodeB间异频切换出尝试次数+小区eNodeB内同频切换出执行次数+小区eNodeB内异频切换出执行次数)*100%(L.HHO.IntereNB.IntraFreq.ExecSuccOut[1526727003]+L.HHO.IntereNB.InterFreq.ExecSuccOut[1526727006]+L.HHO.IntraeNB.IntraFreq.ExecSuccOut[1526726997]+L.HHO.Intr aeNB.InterFreq.ExecSuccOut[1526727000]-L.HHO.IntereNB.IntraFreq.Succ.ReEst2Src[ 1526728904]-L.HHO.IntereNB.InterFreq.Succ.ReEst2Src[1526728905]-L.HHO.IntraeNB. IntraFreq.Succ.ReEst2Src[1526728902]-L.HHO.IntraeNB.InterFreq.Succ.ReEst2Src[15 26728903])/(L.HHO.IntereNB.IntraFreq.PrepAttOut[1526727001]+L.HHO.IntraeNB.Intr aFreq.ExecAttOut[1526726996]+L.HHO.IntraeNB.InterFreq.ExecAttOut[1526726999]+L. HHO.IntereNB.InterFreq.PrepAttOut[1526727004])容量资源指标定义：1、上行PRB平均利用率=PUSCH的PRB资源使用个数/上行可用的PRB个数*100%L.ChMeas.PRB.PUSCH.Avg[1526728764]/L.ChMeas.PRB.UL.Avail[1526728434]2、下行PRB平均利用率=PDSCH PRB资源使用的平均个数/下行可用的PRB个数*100%ed.Avg[1526726740]/L.ChMeas.PRB.DL.Avail[1526728433]1.3 指标监控及TOP小区筛选根据以上指标COUTER及集团定义公式在网管上进行相关指标定义、KPI监控模板，根据话统数据筛选出TOP问题小区进行定位。

合集下载

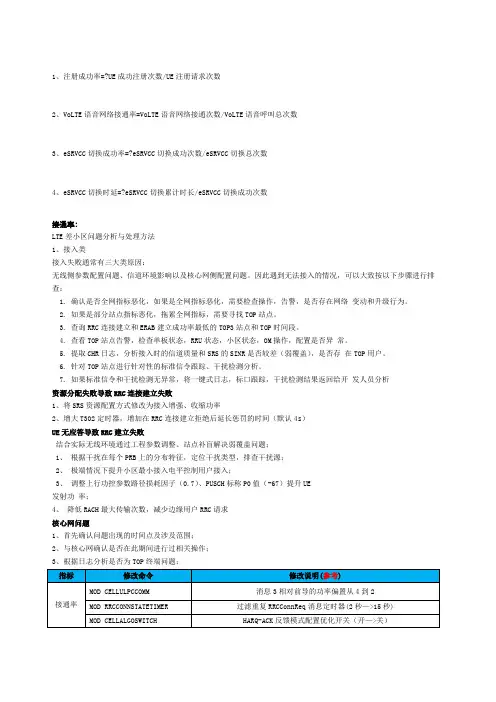

华为LTE面试题整理

华为LTE面试题整理

1、注册成功率=?UE成功注册次数/UE注册请求次数2、VoLTE语音网络接通率=VoLTE语音网络接通次数/VoLTE语音呼叫总次数3、eSRVCC切换成功率=?eSRVCC切换成功次数/eSRVCC切换总次数4、eSRVCC切换时延=?eSRVCC切换累计时长/eSRVCC切换成功次数接通率：LTE差小区问题分析与处理方法1、接入类接入失败通常有三大类原因：无线侧参数配置问题、信道环境影响以及核心网侧配置问题。

因此遇到无法接入的情况，可以大致按以下步骤进行排查：1. 确认是否全网指标恶化，如果是全网指标恶化，需要检查操作，告警，是否存在网络变动和升级行为。

2. 如果是部分站点指标恶化，拖累全网指标，需要寻找TOP站点。

3. 查询RRC连接建立和ERAB建立成功率最低的TOP3站点和TOP时间段。

4. 查看TOP站点告警，检查单板状态，RRU状态，小区状态，OM操作，配置是否异常。

5. 提取CHR日志，分析接入时的信道质量和SRS的SINR是否较差（弱覆盖），是否存在TOP用户。

6. 针对TOP站点进行针对性的标准信令跟踪、干扰检测分析。

7. 如果标准信令和干扰检测无异常，将一键式日志，标口跟踪，干扰检测结果返回给开发人员分析资源分配失败导致RRC连接建立失败1、将SRS资源配置方式修改为接入增强、收缩功率2、增大T302定时器，增加在RRC连接建立拒绝后延长惩罚的时间（默认4s）UE无应答导致RRC建立失败结合实际无线环境通过工程参数调整、站点补盲解决弱覆盖问题；1、根据干扰在每个PRB上的分布特征，定位干扰类型，排查干扰源；2、极端情况下提升小区最小接入电平控制用户接入；3、调整上行功控参数路径损耗因子（0.7）、PUSCH标称P0值（-67）提升UE发射功率；4、降低RACH最大传输次数，减少边缘用户RRC请求核心网问题1、首先确认问题出现的时间点及涉及范围；2、与核心网确认是否在此期间进行过相关操作；3、根据日志分析是否为TOP终端问题；首先要获取全网的掉话率指标及话统变化趋势，如果全网指标突然恶化，需要执行以下检查工作：1. 确认是否存在传输告警，设备异常告警等；2. 分析是否由于话务量突增导致的掉话率恶化；3. 确认近期是否有过版本升级、打补丁等操作等重大操作；4. 分析小区级掉话指标，按照掉话绝对次数分析TOPN，首先核查小区是否存在RRU、通道、传输、基带板等相关告警；5. 分析小区掉话原因、是否存在TOP用户；6. 针对不同原因进行优化调整；无线层问题导致的异常释放eNodeB发起的原因为无线层问题的UEContext释放次数eNodeB发起的原因为上行弱覆盖的UEContext异常释放次数1. 弱覆盖优化建议：结合实际测试无线环境进行RF调整；1、覆盖空洞区域加站；2、边缘覆盖区域通过调整互操作参数使其尽快切换至异系统；3、极端情况通过调整最小接入电平控制用户接入；4、对于上行弱覆盖，可通过调整上行功控参数提升UE发射功率；切换失败原因主要有以下几个方面：传输、设备内部处理、覆盖（弱覆盖/越区覆盖）、干扰、邻区漏配、切换不及时等；传输问题定位需要在收发端抓取数据确认；设备内部处理出错需要提取工作日志进行分析定位；弱覆盖、越区覆盖、干扰、切换不及时、邻区漏配一般体现在信令丢失导致切换失败，属于空口质量问题，优化方法如下：1. 弱覆盖区域需要通过调整天馈、增加功率、新建站点解决；2. 越区覆盖通过控制下倾（机械下倾、电下倾）来控制覆盖范围；3. 干扰问题需要定位干扰类型，外部干扰可通过扫频确认干扰源；内部干扰可使用相关干扰算法降低影响；4. 添加漏配邻区；5. 切换不及时可通过调整切换门限、CIO、迟滞、触发时间等切换参数控制切换点；高误块MOD PCCHCFG 增大用户寻呼下发次数，可提高寻呼成功率MOD CELLCHPWRCFG 寻呼信道功率、随机响应信号功率（值变大增大覆盖，负值降低覆盖），增大该值可提高寻呼成功率MODCELLDLSCHO 随机接入响应消息和寻呼消息码率越小寻呼成功率越高网络驻留能力类（覆盖）、234G互操作类、终端营销类1、TDS空闲态、业务态参数：最低接入、高优先级E-UTRA小区重选RSRP信号门限、TDS重定向至LTE门限；2、GSM重选至LTE门限:基于EUTRAN的最小接入电平、优先级；3、LTE侧空闲态：最低接收电平（小区选择）、最低接收电平（小区重选）、服务频点低优先级重选门限通过以上四个维度为切入点，建立以下五个步骤提升LTE网络用户感知：网络结构优化：弱覆盖区域优化、重叠覆盖优化、干扰小区、故障小区处理；网络质量提升：SINR提升；关键性能参数：PCI参数优化、LTE邻区优化、2G/3G/4G互操作邻区优化、CSFB参数配置优化；双层网异频优化：梳理切换带、PCI合理优化、邻区优化；网络调度提升：服务器、传输带宽、参数、硬件问题。

LTE网络优化常见问题和优化方法

LTE网络优化常见问题和优化方法

业务速率质量优化时考虑的内容不同
• 与TD-S类似需要考虑覆盖、干扰、小区用户数的影响 • 需要考虑带宽配置对速率的影响 • 需要考虑天线模式对速率的影响 • 需要考虑时隙比例配置、特殊时隙配置对速率的影响 • 需要考虑功率配置对速率的影响 • 需要考虑下行控制信道占用符号数对速率的影响
干扰问题分析的重点和难点不同
© ZTE Corporation. All rights reserved.
覆盖问题分类（RSRP占主导）
弱覆盖（覆盖空洞）
越区覆盖
保证网络的连续 覆盖；
使实际覆盖与规划 一致，解决孤岛效 应导致的切换掉话 问题；
上下行不平衡
从上行和下行链 路损耗是否平衡 角度出发，解决 因为上下行覆盖 不一致的问题；
解决越区覆盖问题
Ø避免扇区天线的主瓣方 向正对道路传播；对于此 种情况应当适当调整扇区 天线的方位角，使天线主 瓣方向与街道方向稍微形 成斜交，利用周边建筑物 的遮挡效应减少电波因街 道两边的建筑反射而覆盖 过远的情况
Ø在天线方位角基本合理 的情况下，调整扇区天线 下倾角，或更换电子下倾 更大的天线。调整下倾角 是最为有效的控制覆盖区 域的手段。下倾角的调整… 包括电子下倾和机械下倾 两种，如果条件允许优先 考虑调整电子下倾角，其 次调整机械下倾角
解决无主导小区问题
Ø针对无主导小区的区域，确 定网络规划时用来覆盖该区域 的小区，应当通过调整天线下 倾角和方向角等方法，增强某 一强信号小区（或近距离小区） 的覆盖，削弱其他弱信号小区 （或远距离小区）的覆盖。
Ø如果实际情况与网络规划有 出入，则需要根据实际情况选 择能够对该区域覆盖最好的小 区进行工程参数的调整。
RF优化的基本流程图
RF优化开始
TD-LTE KPI切换差劣化小区分析处理指导手册

TD-LTE KPI切换差劣化小区分析处理指导手册

Approved Checked Date Rev Reference2014-10-28 PA1TD-LTE KPI劣化小区分析处理指导手册Approved Checked Date Rev Reference2014-10-28 PA1目录1切换成功率 (2)1.1切换指标描述 (2)1.1.1公式定义 (2)1.1.2信令流程 (2)1.1.3切换类别 (5)1.2切换分析流程 (5)1.3准备切换优化 (9)1.3.1准备切换思路 (9)1.4执行切换优化 (10)1.4.1告警处理 (10)1.4.2干扰优化 (10)1.4.3覆盖优化 (11)1.4.4参数核查 (12)2干扰排查 (12)2.1干扰的原因及分类 (12)2.2宏站干扰排查流程 (13)2.3室分干扰排查流程 (14)1 切换成功率1.1 切换指标描述1.1.1 信令流程切换流程见下图：Approved Checked Date Rev Reference2014-10-28 PA1●Measurement Control测量控制，一般在初始接入或上一次切换命令中的重配消息里携带●Measurement Report测量报告，终端根据当前小区的测量控制信息，将符合切换门限的小区进行上报●HO Request源小区在收到测量报告后向目标小区申请资源及配置信息（站内切换的话为站内交互，站间切换会使用X2口或者S1口，优先使用X2口）●HO Request Ack目标小区将终端的接纳信息以及其它配置信息反馈给源小区Approved Checked Date Rev Reference2014-10-28 PA1●RRC Connection Reconfiguration将目标小区的接纳信息及配置信息发给终端，告知终端目标小区已准备好终端接入，重配消息里包含目标小区的测量控制●SN Status Transfer源小区将终端业务的缓存数据移至目标小区●Random Access Preamble终端收到第5步重配消息（切换命令）后使用重配消息里的接入信息进行接入●Random Access Response目标小区接入响应，收到此命令后可认为接入完成了，然后终端在RRC层上发重配完成消息（第9步）●RRC Connect Reconfiguration complete（HO Confirm）上报重配完成消息，切换完成●Release Resource当终端成功接入后，目标小区通知源小区删除终端的上下文信息1.1.2 公式定义切换成功率是系统移动性管理性能的重要指标。

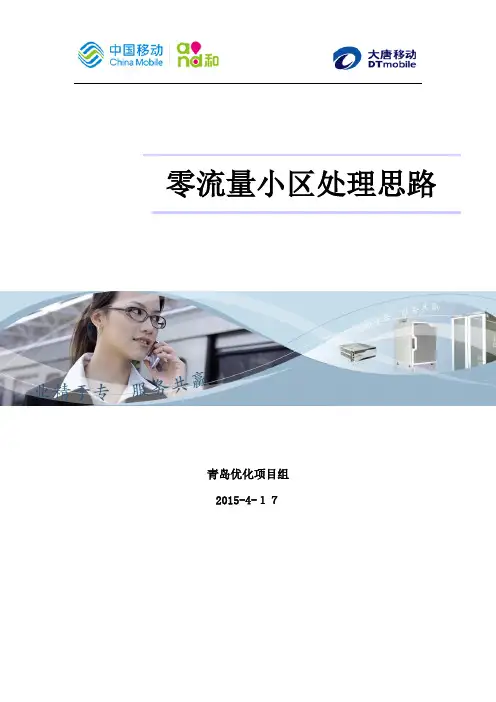

LTE零流量小区排除处理思路总结
