防雷接地引下线敷设

避雷引下线敷设安全技术交底前言在电力工程中，避雷引下线是一项非常重要的工作，同时其敷设安全也是一项至关重要的问题。

本文将会介绍关于避雷引下线敷设安全的相关技术交底，主要内容涵盖了以下方面：1.避雷引下线的概念及作用；2.避雷引下线敷设前的准备工作；3.避雷引下线的敷设过程；4.避雷引下线敷设后的检测与验收。

避雷引下线的概念及作用避雷引下线是一种用于保护建筑、设备、人员和动植物的重要防雷措施，其主要功能是引导雷电电流迅速地、安全地引入大地。

在实际应用过程中，为了强化对雷击的保护力度，一些高风险地区还需要配合使用避雷针和避雷线等辅助措施。

事实上，雷击灾害是一种具有极高危险性的自然现象，它不仅对电力设备和建筑物造成了巨大的破坏，而且对人和动物的安全也有极严重的影响。

因此，避雷引下线的作用是至关重要的。

避雷引下线敷设前的准备工作在进行避雷引下线的敷设前，我们需要做好相应的准备工作，这些工作包括如下几个方面：1.阅读《避雷规程》等相关资料，了解避雷引下线敷设的规范和要求；2.在敷设现场周围采取必要的安全防护措施，确保人员和资产的安全；3.安排专业技术人员进行现场勘查和实地测量，以获得敷设所需的精确数据；4.确保敷设所需的材料和设备的供应充足并符合标准要求。

避雷引下线的敷设过程避雷引下线的敷设过程非常重要，以下是具体操作步骤：步骤一：进行支架的安装首先，在敷设区域周围的建筑物上安装支架，并用钢丝绳将它们彼此相连。

这些支架应该足够的强壮，并且应该由专业人员进行设计和安装。

步骤二：敷设下线卡接下来，将下线卡安装在支架上。

在进行安装前，必须检查它们的通电状态和是否与避雷针和避雷线等附属设备连接正常。

步骤三：进行导线的安装然后，我们需要对导线进行安装。

在进行安装时，需要根据测试数据精确校准线路，以避免出现设备失灵或无法正常工作的情况。

步骤四：进行绝缘处理完成导线的安装后，我们需要对避雷引下线上的支架和导线进行绝缘处理。

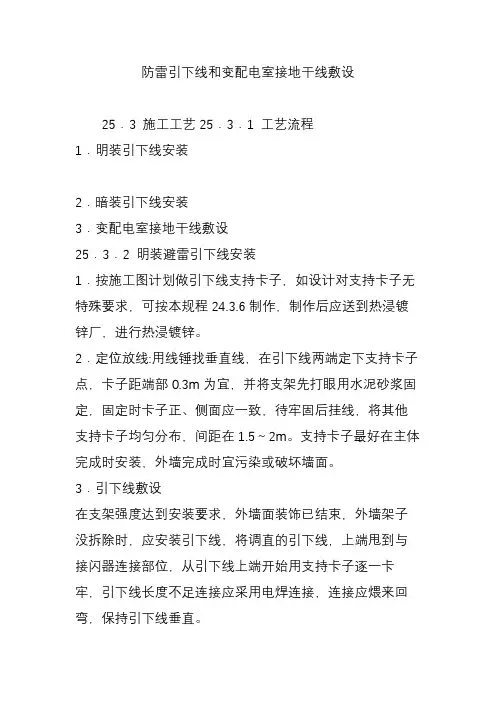

防雷引下线和变配电室接地干线敷设25．3 施工工艺25．3．1 工艺流程1．明装引下线安装2．暗装引下线安装3．变配电室接地干线敷设25．3．2 明装避雷引下线安装1．按施工图计划做引下线支持卡子，如设计对支持卡子无特殊要求，可按本规程24.3.6制作，制作后应送到热浸镀锌厂，进行热浸镀锌。

2．定位放线:用线锤找垂直线，在引下线两端定下支持卡子点，卡子距端部0.3m为宜，并将支架先打眼用水泥砂浆固定，固定时卡子正、侧面应一致，待牢固后挂线，将其他支持卡子均匀分布，间距在1.5～2m。

支持卡子最好在主体完成时安装，外墙完成时宜污染或破坏墙面。

3．引下线敷设在支架强度达到安装要求，外墙面装饰已结束，外墙架子没拆除时，应安装引下线，将调直的引下线，上端甩到与接闪器连接部位，从引下线上端开始用支持卡子逐一卡牢，引下线长度不足连接应采用电焊连接，连接应煨来回弯，保持引下线垂直。

4．断接卡子安装断接卡子一般距地1.5～1.8m，一个单位工程高度应一致。

做法见本规程图24.3.6.(1)。

5．防腐在有焊接接头的位置和镀锌层破坏的位置应防腐:刷二度防锈漆和2度银粉漆。

25．3．3 暗装避雷引下线安装1．沿外墙敷设引下线在主体工程结束后，按图纸要求定位放线，在主体施工时将暗装断接卡子箱按施工图位置留置洞口或将箱体安装在墙内。

在装修前，将引下线，用U形卡钉或钩钉（见图25．3．3．1）将引下线固定在墙面上，也可采用膨胀螺栓或射钉枪射钉固钉，固定应平整牢固，接头处应采用电焊连接，焊后应刷二度防锈漆。

引下线采用圆钢直径不小于10mm，采用扁钢不小于20mm×4mm。

固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接，也可采用U形卡子螺栓（钢丝绳元宝卡子）连接但不小于2个，下端入断接卡子箱，做法参见图24.3.6.1。

引下线也可随土建进行敷设，下端与接地装置连接好或与断接卡子箱连接好，将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。
