1金属材料的主要性能

27
ak不能直接用于强度方面计算，但可作为鉴
影响ak因素:材料的化学成分、显微组织、试 样的表面质量、热处理工艺以及试验温度等。
2018/10/5
动画 冲击试验
27
Titanic沉没原因
——含硫高的钢板， 韧性很差，特别是在低温 呈脆性。所以，冲击试样 是典型的脆性断口。近代 船用钢板的冲击试样则具 有相当好的韧性。
一、金属材料的主要性能
2018/10/5
1
金属材料具有许多的可贵的性能，一般分为两大类：
使用性能
力学性能 物理性能 化学性能
工程材料的性能
铸造性能 可锻性能 工艺性能 可焊性能 切削加工性能 热处理性工艺性
2
2018/10/5
金属材料的主要性能
1.使用性能 ――反映金属材料在使用过程中所表现出的特性。
包括： 力学性能： （强度、塑性、硬度、韧性、疲劳强度等） 物理性能： （密度、熔点、热膨胀性、导热性、导电性、 磁性等） 化学性能： （抗大气、海水及其它介质腐蚀、抗高温氧化等
2. 工艺性能 ――反映金属材料在加工制造过程中所表现出来的特性。
包括：铸造特性、压力加工特性、焊接特性、热处理特性、切削加工 特性等。 在选择和应用金属材料时，一般无特殊要求时，首先考虑金属材料的 使用性能，而在使用性能中，又主要以力学性能（机械性能）为主，因 此作为本章讨论的重点。
Titanic
一项新的科学研究回答了80年未解之谜
Titanic 号钢板（左图）和近代船用钢板（右图）的冲击试验结果
2018/10/5 28
金属材料的主要性能—疲劳强度
28
4、疲劳强度σr，N（交变载荷）
定义： 表示材料经无数次交变载荷作用而不致引起断裂的最大应力值。 承受载荷的大小和方同随时间作周期性变化，交变应力作用下，往往 在远小于强度极限，甚至小于屈服极限的应力下发生断裂。 钢材的循环次数一般取 N = 107;有色金属的循环次数一般取 N = 108 钢材的疲劳强度与抗拉强度之间的关系:σ-1 = (0.45～0.55)σb

无机非金属材料（陶瓷…
0
布氏硬度 Brinell Hardness （HB ）
35HRC～38HRC
用于测量有色金属、退火或正火钢件 、灰铸铁材料。
l 洛氏硬度 Rockwell Hardness (HR) 强度与塑性是应由变拉伸: 试验获得
l 而且也会对材料的加工工艺产生一定的影响。
抵抗各种介质侵蚀的能力。
5、疲劳强度 1 fatigue strength
疲劳强度（疲劳极限）——在周期性或非周期性动载 荷（疲劳载荷）作用下，零件材料在无数次循环载荷 作用下不致引起断裂的最大应力。
疲劳应力值往往大大低于材料的强度极限值。
第九页，共11页。
二、金属材料的物理性能： （一）密度 （二）热学性能
⒈ 熔点；⒉ 热容；⒊ 热膨胀；⒋ 热传导 （三）电学性能
第七页，共11页。
洛氏硬度 Rockwell Hardness (HR)
原理是用顶角为120°的金刚石圆锥或尺寸很小的淬火钢球作为压头，在规定的载荷压力作用下，
压入材料表面，在指示盘上显示出硬度值大小。 常用的是用符号 HRC 表示。
注： 1、数字在前、字母在后，如45HRC；35HRC～38HRC 2、HRC适用范围数值20～70；小于或大于这个范围均 为标注错误！如17HRC；75HRC；HRC=15～19等。
韧性——金属在断裂前吸收变形能量的能力。韧性的判断依据是通过冲击实验来测定，通常采用
摆锤式冲击试验机测定。
摆锤式一次冲击实验 GB229—94规定：将材料制成带有V型缺口标准冲击试样。
aK
响，比较复杂，所以冲击 值一般只作为选择材料的参考，不直接用于强度计算。
⒈ 电阻率ρ ；⒉ 电阻温度系数；⒊ 介电性 （四）磁学性能

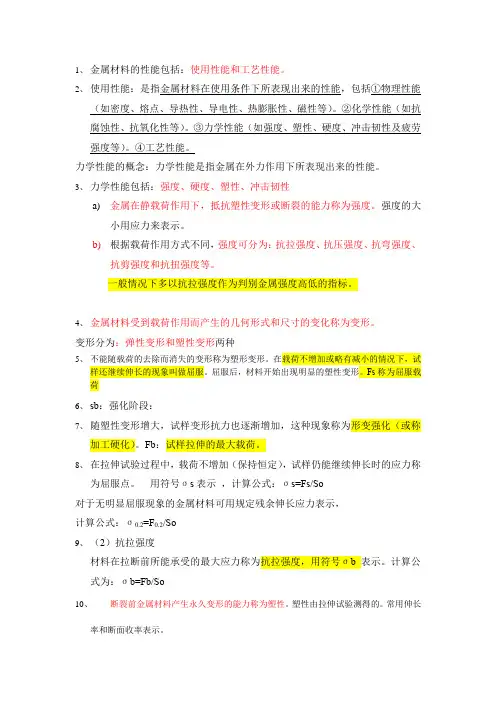

1、金属材料的性能包括：使用性能和工艺性能。

2、使用性能：是指金属材料在使用条件下所表现出来的性能，包括①物理性能（如密度、熔点、导热性、导电性、热膨胀性、磁性等）。

②化学性能（如抗腐蚀性、抗氧化性等）。

③力学性能（如强度、塑性、硬度、冲击韧性及疲劳强度等）。

④工艺性能。

力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。

3、力学性能包括：强度、硬度、塑性、冲击韧性a)金属在静载荷作用下，抵抗塑性变形或断裂的能力称为强度。

强度的大小用应力来表示。

b)根据载荷作用方式不同，强度可分为：抗拉强度、抗压强度、抗弯强度、抗剪强度和抗扭强度等。

一般情况下多以抗拉强度作为判别金属强度高低的指标。

4、金属材料受到载荷作用而产生的几何形式和尺寸的变化称为变形。

变形分为：弹性变形和塑性变形两种5、不能随载荷的去除而消失的变形称为塑形变形。

在载荷不增加或略有减小的情况下，试样还继续伸长的现象叫做屈服。

屈服后，材料开始出现明显的塑性变形。

Fs称为屈服载荷6、sb：强化阶段：7、随塑性变形增大，试样变形抗力也逐渐增加，这种现象称为形变强化（或称加工硬化）。

Fb：试样拉伸的最大载荷。

8、在拉伸试验过程中，载荷不增加（保持恒定），试样仍能继续伸长时的应力称为屈服点。

用符号σs表示，计算公式：σs=Fs/So对于无明显屈服现象的金属材料可用规定残余伸长应力表示，计算公式：σ0.2=F0.2/So9、（2）抗拉强度材料在拉断前所能承受的最大应力称为抗拉强度，用符号σb表示。

计算公式为：σb=Fb/So10、断裂前金属材料产生永久变形的能力称为塑性。

塑性由拉伸试验测得的。

常用伸长率和断面收率表示。

11、伸长率：试样拉断后，标距的伸长与原始标距的百分比称为伸长率。

用δ表示：计算公式：δ=(l1-l0)/l0×100%断面收缩率：试样拉断后，缩颈处横截面积的缩减量与原始横截面积的百分比称为断面收缩率。

用ψ表示12、材料抵抗局部变形特别是塑性变形压痕或划痕的能力称为硬度。

1.耐腐蚀性 金属材料在常温下抵抗氧化、水蒸气及其他化学介质腐 蚀破坏作用的能力。
2.抗氧化性 金属材料在高温下，抵抗产生氧化皮的能力 。
3.化学稳定性 化学稳定性是金属材料的耐腐蚀性和抗氧化性的总称。
三1 金属材料的力学性能
1.力学性能:
金属材料在外力作用下所表现出来的性能称为力学性能。
2.载荷：
拉伸过程
拉 伸 试 样 的 颈 缩 现 象
拉伸试验机
②塑性 δδ
金属材料在静载荷作用下，产生永久变形 而不破坏的能力称为塑性。
常用的塑性指标： 延伸率（δ）和断面收缩率（ψ）。
塑性 ：材料在载荷作用下，产生塑形变形而不被破坏的能力。
1.断后伸长率
断后伸长率是指试样拉断后，标距的伸长量与原标距长
度的百分比，用符号δ表示。
δ=
L1-L0 L0
L0—试样的原始标距（mm）
2.断面收缩率
L1—试样拉断后的标距（mm）
断面收缩率是指试样拉断后，缩颈处横截面积的最大缩
减量与原始横截面积的百分比，用符号ψ表示。
ψ=
S1-S0 S0
S0—试样的原始横截面积（mm2） S1—试样拉断后的横截面积（mm2）
裂纹扩展的基本形式
1943年美国T-2油轮发生
北
断裂
极 星
导
弹
⑤疲劳强度
• 材料在低于s的重复交变应力作用下发生断裂的现象。
材料在规定次数应力循环后仍不发生断裂时的 最大应力称为疲劳极限。用-1表示。
钢铁材料规定次数为107，有色金属合金为108。
疲劳应力示意图
疲劳曲线示意图
疲劳断口
式中：HBS(HBW) ——淬火钢球（硬质合金球）试验的布氏硬度值 Ｆ —— 试验力（N）； d —— 压痕平均直径（mm）； Ｄ —— 淬火钢球（硬质合金球）直径（mm）。
