直流稳压电源设计1. 引言直流稳压电源是一种用于提供恒定直流电压输出的电子设备，广泛应用于各个领域的电子设备中。
本文将详细介绍直流稳压电源的设计过程，包括理论基础、电路设计、实验步骤和结果分析等。
2. 理论基础2.1 直流稳压原理直流稳压电源的基本原理是通过负反馈控制技术，使得输出端的电压保持在一个稳定值。
在负载变化或输入电源波动时，通过调节控制信号，使得输出端的电压不受影响。
2.2 稳压管稳压管是直流稳压电源中常用的元件，它能够根据输入端的变化自动调整其导通状态以保持输出端的恒定电压。
常见的稳压管有Zener二极管和三端稳压器。
2.3 变压器变压器是直流稳压电源中用于降低或升高交流输入电源的元件。
通过变换输入端的交流电压，可以得到所需的直流输出电压。
3. 电路设计3.1 输入端设计输入端设计包括交流输入电源的接入和滤波。
将交流输入电源通过变压器降压至所需的电压等级。
使用滤波电路对输入信号进行滤波，去除交流成分，得到纯净的直流信号。
3.2 稳压管设计稳压管是直流稳压电源中最关键的元件之一。
根据所需的输出电压和额定电流，选择合适的稳压管进行设计。
在稳压管前后分别加上适当的限流电阻和维护电阻，以保证稳定工作。
3.3 输出端设计输出端设计主要包括负载调节和过载保护。
通过连接合适的负载电阻，并在输出端加上过载保护元件，可以实现对输出端电流和功率的控制和保护。
4. 实验步骤4.1 确定需求和参数首先需要明确直流稳压电源的需求和参数，包括输出电压、额定电流、负载范围等。
4.2 选取元件和计算参数根据需求确定所需的元件，并进行参数计算。
包括变压器的变比计算、稳压管的选择和限流电阻的计算等。
4.3 绘制电路图根据元件选取和参数计算结果，绘制直流稳压电源的电路图。
4.4 搭建实验电路按照电路图，搭建实验所需的电路，连接各个元件。
4.5 调试和测试对搭建好的实验电路进行调试和测试，包括输入端、稳压管和输出端的工作状态检查。
模电实验报告直流稳压电源
您好,关于模拟电路实验报告中的直流稳压电源部分,我们可以提供一些参考内容：
1. 实验目的：
掌握直流稳压电源的基本原理,设计并制作一个稳压电源电路,使用万用表测量电压稳定度及负载调节率,并记录实验数据。
2. 实验原理：

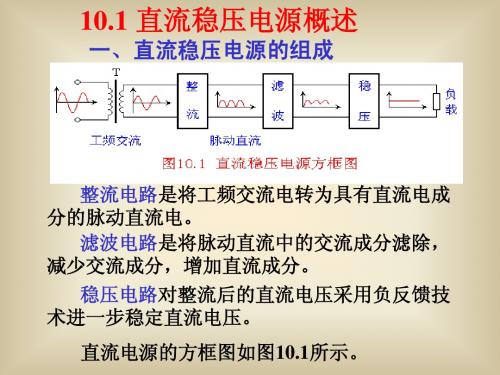

直流稳压电源电路由变压器、整流滤波电路、稳压电路三部分组成。
变压器主要作用是将市电电压（一般为220V）降压为电路需要的低电压,同时也起到隔离交流电源的作用。
整流滤波电路主要作用是将交流电压转换为直流电压,并通过电容滤波去除交流信号中的纹波。
稳压电路主要作用是稳定输出电压,防止由于负载变化等原因导致输出电压波动。
3. 实验步骤：
a. 按照电路图自行设计一份直流稳压电源电路,并将电路图附在报告中；
b. 根据电路图,选好相应的电器件并进行焊接；
c. 将稳压电路的输出接到万用表上,测量输出电压稳定度及负载调节率；
d. 记录实验数据,并进行分析。
4. 实验数据：
在不同负载下,测得的输出电压及电压稳定度数据如下表所示：
负载电流（mA）输出电压（V）电压稳定度
10 5.00 ±0.01V
50 5.02 ±0.02V
100 5.05 ±0.03V
500 5.01 ±0.04V
由上表数据可以看出,随着负载电流增加,电压略有波动,但稳定度很高,波动范围较小。
5. 实验结论：
本次实验,我们成功设计并制作了一份直流稳压电源电路,并通过测量实验验证了输出电压稳定度较高,波动范围很小的结论。
这对于电子电路的实验和应用有很大的参考价值。
1 设计目的学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
学会直流稳压电源的设计方法和性能指标测试方法。
培养实践技能，提高分析和解决实际问题的能力。
2 设计任务及要求2.1简要说明在电子系统中，总是需要一种稳定输出电压大小的直流稳压电源，通常将这种电源称为可调直流稳压电源。
它输出电压V o恒定，又较大的输出电压。
2.2设计要求(1)设计任务：设计电源变压器，整流电路和稳压电路。
(2)主要技术指标：(3)输出电压：3~9v连续可调(4)输出电流:Iomax=800mA(5)输出电压变化量：(6)稳压系数：Sv<﹦0.0033 设计步骤设计将220V交流电转换为3—9V连续可调电源，有直流稳压电源原理，设计如下概要电路图1：图1 整体设计原理图3.1变压器变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
原理演示图2 变压器基本原理图变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如图2-1）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。
当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。
