福清核电电动给水泵R17K450M型液力耦合器的原理及调试实施作者：孔海波钱冬亮来源：《中国新通信》2014年第08期【摘要】福清核电电动给水泵的调速方式采用可调力矩、无级变速的福伊特公司生产的R17K450M型液力耦合器器，介绍液力耦合器的工作原理，及其特点，调试实施方案的确定，在调试实施过程中的注意事项，设备达到设计要求，为福清核电1#机组的商用打下了坚实的基础。
【关键词】核电给水泵液力耦合器调试一、R17K450M型液力耦合器原理液力耦合器的实质是离心泵与涡轮机的组合，主要由主动轴、从动轴、泵轮、涡轮、外壳、辅助室及安全保护装置等组成。
泵轮与涡轮对称布置构成工作腔，泵轮、涡轮内设置一定数量的叶片，外壳与泵轮固定连接成1个密封腔，工作腔内充填工作液体以传递动力。
当动力通过主动轴带动耦合器泵轮旋转时，充填在耦合器工作腔内的工作液体受离心力和工作轮叶片推动的双重作用，被加速加压抛向半径较大的泵轮出口，同时，液体的动量矩增加，即泵轮将动力机输入的机械能转化成了液体动能。
在泵轮和涡轮液体旋转时，泵轮泵出的液体和流入涡轮的液体都受到离心力的作用，如果泵轮转速和涡轮转速相等，那么泵轮和涡轮内的液体受到的离心力相等，也就没有产生液体流动的压差，工作液体就不会流动，也就无法传递能量。
因此泵轮和涡轮之间必然存在转速差（滑差），即泵轮转速恒定大于涡轮转速。
用转差率S来表示泵轮和涡轮转速差的程度，福清核电液力耦合器最小转差率为3.13%，而岭澳核电站二期的为2.75%，大亚湾核电站的为4.7%。
液力耦合器在全充液情况下转差率越小则反映了液力传动的能量损失越少，也反映了过流部件设计合理，液力性能好。
二、调速型液力耦合器的优点及特点（1）隔离振动：液力耦合器的泵轮和涡轮之间没有机械联系，转矩通过工作液体传递，是柔性连接。
当主动轴有周期性振动（如扭振等）时，不会传到从动轴上，具有良好的隔振效果，能减缓冲击负荷，延长电动机和水泵的机械寿命。

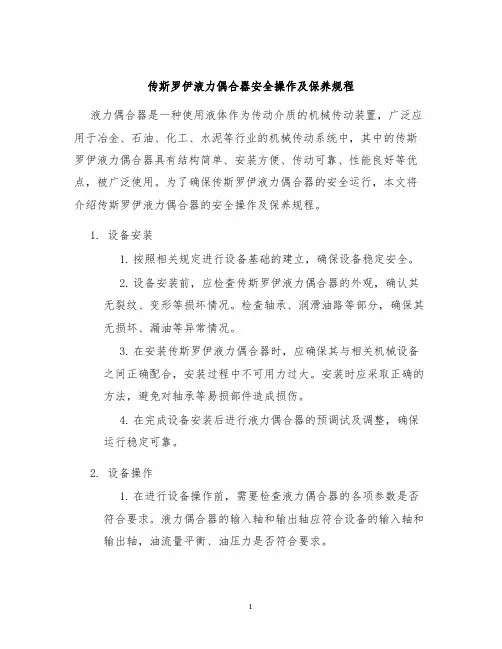

传斯罗伊液力偶合器安全操作及保养规程液力偶合器是一种使用液体作为传动介质的机械传动装置，广泛应用于冶金、石油、化工、水泥等行业的机械传动系统中，其中的传斯罗伊液力偶合器具有结构简单、安装方便、传动可靠、性能良好等优点，被广泛使用。
为了确保传斯罗伊液力偶合器的安全运行，本文将介绍传斯罗伊液力偶合器的安全操作及保养规程。
1. 设备安装1.按照相关规定进行设备基础的建立，确保设备稳定安全。
2.设备安装前，应检查传斯罗伊液力偶合器的外观，确认其无裂纹、变形等损坏情况。
检查轴承、润滑油路等部分，确保其无损坏、漏油等异常情况。
3.在安装传斯罗伊液力偶合器时，应确保其与相关机械设备之间正确配合，安装过程中不可用力过大。
安装时应采取正确的方法，避免对轴承等易损部件造成损伤。
4.在完成设备安装后进行液力偶合器的预调试及调整，确保运行稳定可靠。
2. 设备操作1.在进行设备操作前，需要检查液力偶合器的各项参数是否符合要求。
液力偶合器的输入轴和输出轴应符合设备的输入轴和输出轴，油流量平衡、油压力是否符合要求。
2.开启设备时应采用缓慢进料的方式，避免突然操作造成设备损坏。
3.在设备正常运行期间，应定期检查液力偶合器的各项参数是否符合要求，如油温、油压力等参数是否正常，情况不正常及时调整。
4.在设备停止后，其余机械部件也需要停止运转，以避免造成设备损坏或人员伤害。
3. 设备保养1.每年至少对设备进行一次全面的保养，清洗各个部件并按照规定重新涂上润滑油脂。
2.每次保养应检查液力偶合器的各项参数是否符合要求，如油温、油压力是否正常，如果情况不正常则需要重新调整。
3.在使用过程中，定期检查液力偶合器的润滑油路，保持油路畅通，并根据情况适时更换润滑油。
4.液力偶合器在长期停用或受到严重损坏时，应进行维修或更换。
以上是关于传斯罗伊液力偶合器安全操作及保养规程的介绍，希望对相关人员在液力偶合器的使用过程中有所帮助，确保传斯罗伊液力偶合器的安全可靠运行。
YOTGCD系列调速型液⼒偶合器使⽤说明书D+H系列电动执⾏机构调试说明天津市鲁克⾃动化仪表阀门有限公司天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构D+H系列电动执⾏机构⼀．概述：智能型电动执⾏机构采⽤先进的MPU进⾏智能控制，实时数字显⽰被控阀门位置，提供现场⾮侵⼊式操作。
技术性能：1．输⼊信号4~20mA或两组⽆源⼲接点信号2．基本误差：1% 回差：1% 阻尼：0次3．上下限位，死区，过⼒矩，可以连续调节4．电源电压：220V 50Hz5．⼯作环境：温度：-25~70 ，湿度：<95%6．防护等级：IP677．参数显⽰：LED（数码管显⽰）⼆．主要功能及特点：天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构1．现场⾮侵⼊操作：⼿持式设定器采⽤先进的红外遥感技术，在⽆需打开执⾏机构箱盖的情况下，通过显⽰窗⼝就可以进⾏⼈机对话，包括改变执⾏机构的运⾏状态，控制阀门位置及执⾏机构各种组态参数的设定。
2. LED数码管显⽰：选⽤⾼亮度LED，实时显⽰执⾏机构所控制阀门的当前位置及运⾏状态。
3. 操作灵活⽅便：为适应不同⽤户对输⼊信号的要求，该执⾏机构可识别4~20mA DC电流信号和开关量信号，⽽且两种信号的切换⽆需更改硬件。
对执⾏机构正反运⾏模式的修改、零位、满位的设定、死区及制动效果，调整只需经过简单的参数设定便可完成，4.故障的智能处理及综合报警：先进MPU的应⽤真正实现了执⾏机构对故障（断信号、超限等）的智能处理，并提供综合故障报警的接点信号。
三．⾯板说明：四．外形尺⼨：天津市鲁克⾃动化仪表阀门有限公司D+H电动执⾏机构五.使⽤⽅法：1．⾃动控制通电开机后系统⾃动进⼊⾃动控制状态，执⾏机构根据外部给定的电流信号的⼤⼩⾃动控制执⾏机构的动作。
当给定信号增⼤时执⾏机构执⾏开状态，反馈信号随着增⼤，当反馈信号与给定信号相等时停⽌动作；当给定信号减少时执⾏机构执⾏关状态，反馈信号随着减⼩，当反馈信号与给定信号相等时停⽌动作。
广东省粤电集团有限公司连州发电厂磁盘号：编号：Q/LD-ZY-JW02-04-2005N135机组给水泵液力偶合器检修作业指导书设备编号：# 机组# 给水泵液力偶合器编写：何伟2005/9/5初审：审核：审定：批准：检修性质：版次：B01 页数：200X-XX-XX发布200X-XX-XX实施广东省连州发电厂发布1.目的1.1规范检修行为，确保液力偶合器检修质量符合规范要求。
1.2本作业指导书为所有参加本项目的工作人员所必须遵守的质量体系程序。
2.适用范围适用于上海电力修造总厂CO46液力偶合器的检修。
3.概述及术语3.1.1液力偶合器是以液体为工作介质，利用液力的动能的变化来传递能量的叶片式传动机械。
3.2术语本书无特殊术语4.引用文件4.1能源部能源基(1992)597号文件关于颁发《电力建设施工及验收技术规范（汽轮机组篇）》电力行业标准的通知。
4.2连州发电厂《N135汽轮机组检修工艺规程》。
4.3厂家技术资料5.人员资质工作人员需是从事汽轮机调速系统检修人员并通过技能资格审查。
5.2职责及权限5.2.1施工负责人：组织得当，分工明确，对安全、质量负责。
5.2.2指定专人：做好记录，确保记录真实、准确、工整。
5.2.3监护人：按安规要求对工作人员的安全进行监护。
5.2.4质检人员负责项目质量验收、鉴证。
6.工艺和作业要求(包括质量标准)6.1 危险点分析6.1.1轴瓦拆装过程中容易发生滑脱造成伤人事故。
6.1.2叶轮拆装加热时容易发生烧伤、烫伤事故。
6.1.3使用电动工具要避免发生触电伤人事故。
6.1.4泵盖拆吊过程中容易发生滑脱造成伤人、损坏设备事故。
6.2安全措施及工作票。
6.2.1严格执行《电业工作安全措施》。
6.2.2严格执行工作票管理制度，认真办理、检查、验证工作票。
6.4现场准备工具6.4.1现场准备6.4.1.1清理现场检修场地并设隔离区。
7.工作内容及要求8、质量记录附录A 《CO46液力偶合器检修数据记录表》附录B 《CO46液力偶合器检修流程表》附录C 《CO46液力偶合器检修情况记录表》附录A连州发电厂CO46液力偶合器检修数据记录表附录B连州发电厂CO46液力偶合器检修流程表附录C连州发电厂CO46液力偶合器检修情况记录表。

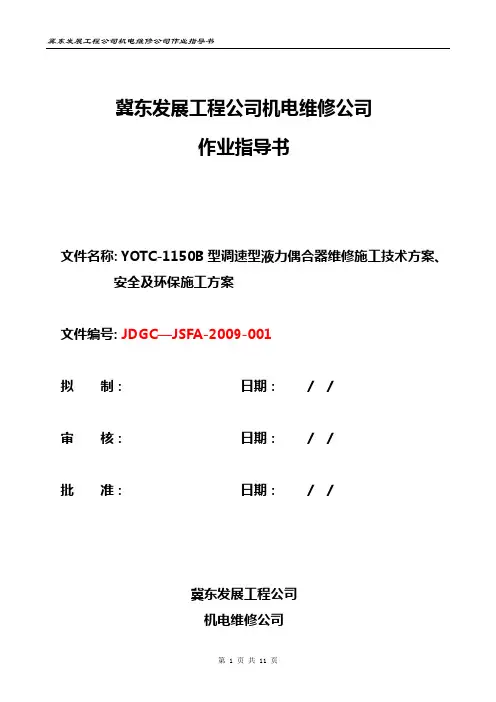

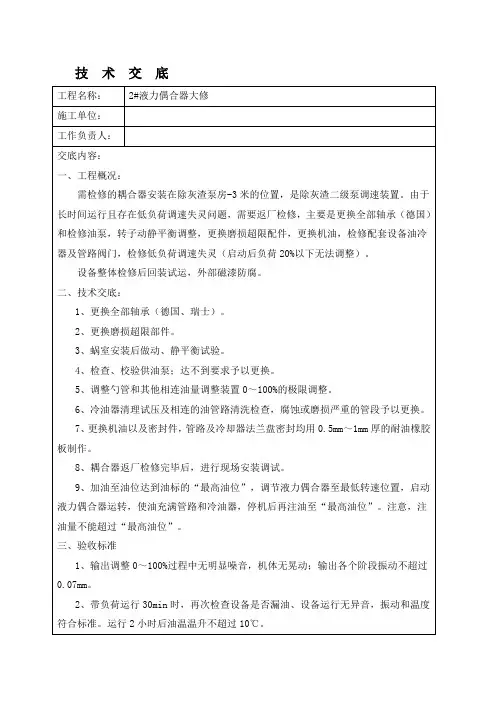

冀东发展工程公司机电维修公司作业指导书文件名称: YOTC-1150B型调速型液力偶合器维修施工技术方案、安全及环保施工方案文件编号: JDGC—JSFA-2009-001拟制：日期： / /审核：日期： / /批准：日期： / /冀东发展工程公司机电维修公司审核表YOTC-1150B型调速型液力偶合器维修施工技术方案、安全及环保施工方案一、设备维修施工任务1、设备解体检查，更换轴承，修理损坏零部件二、设备维修施工准备1．现场施工准备①联系甲方相关负责人落实备件是否到位，并检查其技术要求；②联系甲方相关人员安排清理现场，以作施工现场准备；③联系甲方落实相关设备检修专用工具，并由甲方提供专用工具制作材料；④联系甲方相关人员进行设备断电、现场开关打闭锁。
⑤乙方绝对服从甲方及指导人员的技术要求。
2．施工人员及工器具准备①施工人员配置②工器具准备三、检修施工过程调速液力偶合器结构及工作原理调速液力偶合器在水泥生产线上主要应用于各种大型风机上用作调速使用。
1.泵轮轴2.主动齿轮3.供油腔体4.中间轴承座5.泵轮6.涡轮 7侧室挡板 8.转动外壳9.侧室挡板座 10.排油腔体11.测速齿轮 12.涡轮轴 13.勺管组件 14.箱体15.油泵组件 16从动齿轮调速液力偶合器结构简图1.供油泵2.冷却器3.输入轴承4.输入轴5.泵轮6.易熔塞7.滤油器8.埋入轴承9.涡轮 10.泵轮轴承 11.导管腔 12.导管壳体 13.导管 14.输出轴 15.输出轴承 16.箱体调速液力偶合器原理简图(一)、解体1、清理调速液力偶合器壳体外部的油污等杂质，拆解进油管(注意保存进油管与法兰处的节流孔板，测量孔板内径并记录，此垫片为液力偶合器工作的重要部件，不得遗失)、回油管及勺管，拆解壳体连接螺栓和供、排油腔体与壳体连接螺栓，打开上壳体，拆解内部轴承润滑油管并做防尘措施。
用吊装带将调速液力偶合器转子部分吊出，吊装过程要平稳。
