电压反馈放大器与电流反馈放大器的区别1.电压反馈放大器与电流反馈放大器的区别：1.带宽VS增益电压反馈型放大器的-3DB带宽由R1、Rf和跨导gm共同决定，这就是所谓的增益帯宽积的概念，增益增大，带宽成比例下降。
同时运放的稳定性有输入阻抗R1和反馈阻抗Rf共同决定。
而对于电流反馈型运放，它的增益和带宽是相互独立的，其-3DB带宽仅由Rf决定，可以通过设定Rf得到不同的带宽。
再设定R1得到不同的增益。
同时，其稳定性也仅受Rf影响。
2.反馈电阻的取值电流型运放的反馈电阻应根据数据手册在一个特定的范围内选取，而电压反馈型的反馈电阻的选取就相对而言宽松许多。
需要注意的是电容的阻抗随着频率的升高而降低，因而在电流反馈放大器的反馈回路中应谨慎使用纯电容性回路，一些在电压反馈型放大器中应用广泛的电路在电流反馈型放大器中可能导致振荡。
比如在电压反馈型放大器我们常会在反馈电阻Rf上并联一个电容Cf来限制运放的带宽从而减少运放的带宽噪声（Cf也常常可以帮助电压反馈型放大器稳定），这些如果运用到电流反馈放大器上，则十有八九会使你的电路振荡。
3.压摆率当信号较大时，压摆率常常比带宽更占据主导地位，比如同样用单位增益为280MHZ的放大器来缓冲10MHZ，5V的信号，电流反馈放大器能轻松完成，而电压反馈放大器的输出将呈现三角波，这是压摆率不足的典型表现。
通常来说，电压反馈放大器的压摆率在500V每us,而电流反馈放大器拥有数千V每us.4.如何选择两类芯片a,在低速精密信号处理中，基本看不到电流反馈放大器的身影，因为其直流精度远不如精密电压反馈放大器。
b.在高速信号处理中，应考虑设计中所需要的压摆率和增益帯宽积；一般而言，电压反馈放大器在10MHZ以下，低增益和小信号条件下会拥有更好的直流精度和失真性能；而电流反馈放大器在10MHZ以上，高增益和大信号调理中表现出更好的带宽和失真度。
当下面两种情况出现一种时，你就需要考虑一下选择电流反馈放大器：1，噪声增益大于4；2，信号频率大于10MHZ。
运放反馈电容的作用高速设计技术■ 在相同工艺和功耗下，电流反馈型运放比电压反馈型运放的FPBW更高、失真更小■ 电流反馈型运放的反向输入阻抗低、同相输入阻抗高■ 电流反馈型运放的闭环带宽仅由内部主导极点电容Cp和外部反馈电阻R2决定，而与增益设置电阻R1无关图1.17 电流反馈型运放的特性总结1.4 运放反馈电容的作用在这里，需要给出噪声增益的定义。
噪声增益是一个统计量，与运放的输入终端相连的小振幅噪声电压源经过放大电路后，在输出端测量得到的放大程度即为噪声增益。
运放的输入电压噪声就是通过这种方式建模的。
另外，需要注意的是直流噪声增益也可以用于将输入电压偏移（或者运放的其他输入误差源）反映到输出端。
噪声增益不同于信号增益。
如图1.18所示，给出了反向和同相模式下的噪声增益和信号增益原理及对比。
可以发现，在同相模式下，噪声增益等于信号增益；然而，在反向模式下，噪声增益不变，但是信号增益是–R2/R1。
在此结构中，电阻作为反馈器件，可以对网络产生反作用。
信号增益=1+噪声增益=1+R2 R1R2 R1信号增益=−R2 R1R2 R1噪声增益=1+对于VFB运放：闭环BW=单位增益带宽频率噪声增益fCL=fuG图1.18 反相和同相模式下的噪声增益和信号增益比较如图1.19所示是噪声增益的另外两种结构图，在这种结构模式中，通过在运放的输入端增加一个电阻R3，使得噪声的增益能够与信号增益相独立，即在信号增益发生变化的时候，噪声增益可以保持不变。
一般互补运放在低噪声增益情况下不稳定，而通过采用这种技术结构后，可以起到稳定互补运放的作用，但是，此项技术也会使得对输入噪声和偏移电压的敏感性相应地增加。
·14 ·第1章高速运算放大器R2−R2信号增益=1+ 信号增益= R1R1噪声增益=1+ R2R2 噪声增益=1+ R1||R3R1||R3图1.19 噪声增益独立于信号增益的电路结构可以将噪声增益表示成关于频率函数的伯德图来分析运放的稳定性。
运放的的反馈常系数-概述说明以及解释1.引言1.1 概述本文将探讨运放的反馈常系数，首先需要了解什么是反馈。
在电子电路中，反馈是指将电路的一部分输出信号返回到输入端，与输入信号进行比较和处理的过程。
反馈的应用十分广泛，能够改善电路的性能、稳定性以及频率响应等。
而运放（Operational Amplifier，简称OP-AMP）则是一种具有放大功能的电子元件，可将输入信号放大到一个较高水平。
它常常被用于各种电子设备如放大器、滤波器、函数发生器等。
而反馈常系数则是衡量反馈对电路性能影响的重要参数。
它表示输出信号与输入信号的比例关系，即反馈电压与输入电压之比。
反馈常系数的值可以大于1，小于1或等于1，这对于电路的放大和稳定性都有不同的影响。
在本文的后续部分，我们将深入研究反馈常系数的定义、作用以及影响因素。
同时，还将探索反馈常系数在实际应用中的具体案例，并对未来的发展进行展望。
通过对运放的反馈常系数的深入探讨，我们可以更好地理解和应用这一概念，从而为电子电路设计和优化提供指导和参考。
希望本文能够对读者对于运放反馈常系数有更加全面和深入的理解。
1.2 文章结构本文将按照以下结构来进行阐述：第一部分：引言在本部分中，我们将对本文的主要内容进行概述，包括文章的目的和结构安排。
第二部分：正文2.1 反馈的概念我们将介绍反馈的基本概念，包括正反馈和负反馈的定义以及其在电路中的应用。
2.2 运放的基本原理我们将详细讨论运放的基本原理，包括运放的结构和工作原理，以帮助读者更好地理解运放的反馈常系数。
2.3 反馈常系数的定义在本节中，我们将引入反馈常系数的概念，并给出其具体定义，以便读者能够理解反馈常系数在电路设计中的重要性。
第三部分：结论3.1 反馈常系数的作用我们将探讨反馈常系数在电路中的作用，包括如何影响电路的增益、稳定性和线性度等方面。
3.2 反馈常系数的影响因素在本节中，将介绍影响反馈常系数的主要因素，包括电路的频率响应、电阻和电容值的选择等等。
运放电流采样电路原理运放（Operational Amplifier）是一种非常常见且重要的电子元件，它有着广泛的应用领域。
运放电流采样电路则是一种基于运放原理的电路，用于测量电流值。
运放电流采样电路的原理相对简单，主要是通过运放反馈进行电流放大和测量的过程。
1.运放：运放是电流采样电路的核心元件。
它是一种基本的电压差放大器，具有高增益和高输入阻抗。
运放有两个输入端和一个输出端，一般用“+”表示非反相输入端，用“-”表示反相输入端。
2.反馈网络：反馈网络是运放电流采样电路中的另一个重要组成部分。
它通过连接输出端和输入端，将一部分输出电压反馈到输入端，控制运放的工作状态。
反馈网络一般包括电阻、电容等被动元件。
3.高精度电流源：高精度电流源是运放电流采样电路中的重要参考源。
它可以为运放提供稳定的输入电流，同时还能够通过反馈网络来调整电流采样电路的工作状态。
1.运放工作在线性放大区：在正常工作情况下，运放的+和-输入端的电位相等，即运放差模输入为零。
当反馈电路产生电流时，运放会放大该电流，并输出给负载。
2.反馈网络的作用：反馈网络将一部分运放输出电压反馈到运放的-输入端。
根据反馈原理，如果运放的输出电压有所变化，反馈回到-输入端的电压将会引起运放的输出电压变化，使得运放的输出电压维持在一定的范围内。
3.采样电流的测量：在电流采样时，通过将被测电流通过一个测量电阻Rf，使电流产生电压降。
然后将这个电压接入运放的-输入端，形成电压采样回路。
运放将这个采样电压经过放大处理，最终输出给负载。
需要注意的是，运放电流采样电路的设计需要根据具体的应用场景来考虑。
在实际应用中，需要注意运放的电源电压、运放的增益、反馈电阻、工作温度等因素对电路性能的影响。
总结起来，运放电流采样电路的原理是通过控制运放的非反相输入端的电位来实现电流的放大和测量。
通过合适的反馈网络和高精度的电流源，可以实现稳定和精确的电流采样，广泛应用于各种测量和控制系统中。
项目五试题库一、填空题1．集成运放的两个输入端分别为输入端和输入端，前者的极性与输出端，后者的极性与输出端。
2．当理想运放不论工作在线性区还是工作在非线性区时，它的两个输入端的电位相等，这种现象称为。
3．当理想运放不论工作在线性区还是工作在非线性区时它的两个输入端电流均为零，这种现象称为。
4．理想集成运放的放大倍数为，输入电阻为，输出电阻为，共模抑制比为。
5．常见可调三端稳压器有：输出电压的CWll7、CW217、CW317系列；输出电压的CW337和CW137系列。
6．常见的固定输出的三端稳压器有：输出电压的78**系列和输出电压的79**系列。
7．W7806表示稳定输出电压为，W7912表示稳定输出电压为。
8．将放大电路信号输出量的一部分或全部按一定方式馈送回到输入端，与输入量信叠加比较后送入放大电路，称为。
9．当放大器的输入信号为零时，输出信号不为零而上下漂动的现象，称为。
10．大小相等、极性相反的信号称为；而大小相等、极性相同的信号称为。
11．共模抑制比是指放大器对与对之比，用表示。
12．CW317L是国产民用品，输出电压，电流大小为 A。
13．CW337是国产民用品，输出电压，电流大小为 A。
14．理想集成运放的A ud= ，K CMR= 。
15．理想集成运放的开环差模输入电阻ri= ，开环差模输出电阻ro= 。
16．电压比较器中集成运放工作在非线性区时，输出电压Uo 只有 或 两种的状态。
17．集成运放工作在线性区的条件是___________ 。
18．集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为_________。

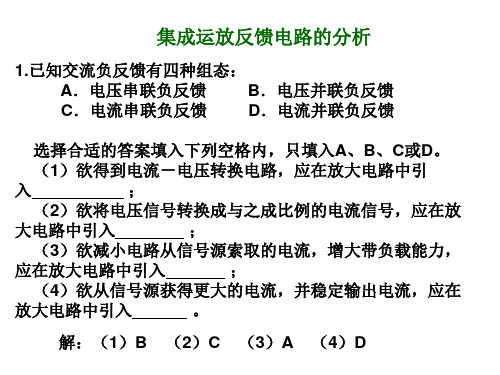

19．反相比例运算电路组成电压 （a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压 （a.并联、b.串联）负反馈电路。
20． 比例运算电路的比例系数大于1，而 比例运算电路的比例系数小于0。
（填同相或反相）21． 比例运算电路可实现A u ＞1的放大器。
科技名词定义中文名称：增益带宽积英文名称：gain-bandwidth product定义：有源器件或电路的增益与规定带宽的乘积。
增益带宽积是评价放大器性能的一项指标。
应用学科：通信科技（一级学科）；通信原理与基本技术（二级学科）例如一个放大器的GBP号称为1G。
如果它的增益为+2V/V。
那么带宽=1G÷2=500M。
如果它的增益为+4V/V，那么带宽=1G÷4=250M。
以此类推。
总之，增益和带宽之间满足这个简单的乘积关系。
所以像某些运放，制造厂商宣称的GBP很高，如3.9G。
可是它的条件是G（增益）=+20V/V。
其实算下来，带宽也很有限了。
而有些运放，制造厂商用增益为+1V/V，输出电压为small signal条件下的带宽来定义运放，这样还显得实在很多。
首先F上和F下表示的是什么？？运放增益带宽积=1时，没有放大作用，Po/Pi=1是正确的增益带宽积只在放大倍数=1 条件下有效，是运放的静态指标作为选择运放使用，放大倍数不为一的时候无效。
“F上与F下是增益为-3dB时的频率”再结合问题不完整也不对；首先增益只能是+的，-的是指放大倍数，举例40dB即放大倍数为-100；应该是：设F上限截止频率=x；F下限截止频率=y；那么在3dB的增益下，电压放大倍数为3/（1+ x/F）（1+ y/F）那么GBW=(Po/Pi)*电压放大倍数单位增益带宽GB：单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
单位增益带宽, 电压增益为 1 时的带宽. 有的文件称为 "带宽增益乘积" GBW, 可以用来估算你的放大器电路带宽. 如ICL76XX 的GBW=44KHz, 当接成电压跟随器 G=1 时 BW=44KHz, 而接成正反相运算电路 G=10 时, BW=4.4KHz.关于放大器不受基本增益带宽积的电流反馈运放电路电流反馈放大器不受基本增益带宽积的限制，随着信号幅度的增加，带宽的损失非常小。
