日食和月食示意图画法

全食
偏食
日
地
月

月
本影
半影
月食的分类
• 地球的直径大约是月球的4倍，在月球轨道处，地球的本影的直径仍相当于月球的 2.5倍。所以当地球和月亮的中心大致在同一条直线上，月亮就会完全进入地球的 本影，而产生月全食。而如果月球始终只有部分为地球本影遮住时，即只有部分 月亮进入地球的本影，就发生月偏食。 太阳的直径比地球的直径大得多，地球的影子可以分为本影和半影。如果月 球进入半影区域，太阳的光也可以被遮掩掉一些，这种现象在天文上称为半影月 食。由于在半影区阳光仍十分强烈，月面的光度只是极轻微减弱，多数情况下半 影月食不容易用肉眼分辨。一般情况下，由于较不易为人发现，故不称为月食， 所以月食只有月全食和月偏食两种。 另外由于地球的本影比月球大得多，这也意味著在发生月全食时，月球会完 全进入地球的本影区内，所以不会出现月环食这种现象。 每年发生月食数一般为2次，最多发生3次，有时一次也不发生。因为在一般 情况下，月亮不是从地球本影的上方通过，就是在下方离去，很少穿过或部分通 过地球本影，所以一般情况下就不会发生月食。 据观测资料统计，每世纪中半影月食，月偏食、月全食所发生的百分比约为 36.60%，34.46%和28.94%。
日食月食光线传播示意图
• 月食的形成的原因(示意图) 本文讲解月 食是怎样形成的，一般情况下，月亮不 是从地球本影的上方通过，就是在下方 离去，很少穿过或部分通过地球本影， 所以一般情况下就不会发生月食。
日食和月食的形成原理都是由 于光的直线传播
具体的形成原因如下：

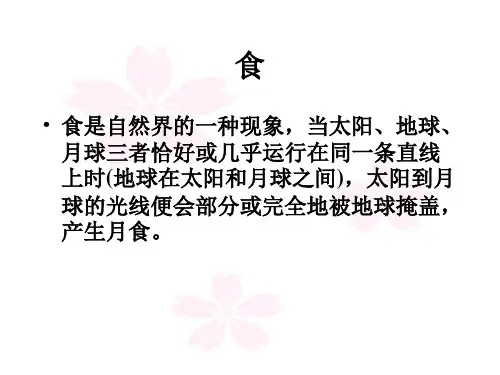

月食是一种特殊的天文现像，指当月球运行至地球的阴影 部份时，在月球和地球之间的地区会因为太阳光被地球所 遮闭，现看到月球缺了一块。也就是说，此时的太阳、地 球、月球恰好 (或几乎) 在同一条直在线，因此从太阳照射 到月球的光线，会被地球所掩盖。 以地球而言，当月食发生的时候，太阳和月球的方向会相 差 180 度，所以月食必定发生在‘望’(即农历15日前后)。 要注意的是，由于太阳和月球在天空的轨道 (称为黄道和白 道) 并不在同一个平面上，而是有约 5 度的交角，所以只有 太阳和月球分别位于黄道和白道的两个交点附近，才有机 会连成一条直线，产生月食。

食类 月全食 月全食 月偏食 月全食 月偏食 月偏食 月全食 月全食 月偏食
初亏时刻 20：03 02：36 21：41 02：43 19：29 02：04 03：36 16：45 03：34
复圆时刻 23：47 06：06 24：15 06：17 20：35 03：42 09：06 20：25 06：40
月食的类型：月偏食、月全食
月食的类型
月偏食：
当月球只有部 分进入地球的 本影时就会出 现月偏食
• 月全食：
当地球和月 亮的中心大 致在同一条 直线上，月 亮就会完全 进入地球的 本影，而产 生月全食。
月全食过程示意图
2、2000~2008年我国可见的月食
年、月、日 2000-07-16 2001-01-10 2001-07-05 2004-05-05 2005-10-17 2006-09-08 2007-03-04 2007-08-28 2008-08-17
观察并总结日食的特点：
日偏食
日全食 日偏食 日环食
日环食 每隔8分钟拍摄的日环食
日食的过程
日冕
西边缘开始
返回
东边缘结束
日食发生的特点：
• ①太阳被物体挡住； • ②挡光物体是球形或圆形； • ③地球、挡光物体和太阳差不多在一条直
线上； • ④挡光物体在运动。
实验 日食的形成的原理
*大球代替太阳，乒乓球当月亮。 *用单眼观察乒乓球遮掩大球的现象。 *将观察到的大球形状画在图中，遮 挡住的部分用斜线表示。(图见黑板)
2、当月球转到（ ）背着太阳的一面，三个 天体大致成一条直线时，月球就处在（ ）的影子 里，太阳照在月球的光就被（ ）挡住了，这时就 会发生月食。
答案

2.如果三者正好处在一条直线上时，3.地球就会挡住太阳射向地球的
光，4.使月球处于阴影中，5.于是就发生了月食。
月食可分为：月偏食、月全食两种。的形成示意图
1.当月球运动到太阳和地球之间一， 般发生在农历初一左右
2.如果三者正好处在一条直线上时, 3.月球就会挡住太阳射向地球的光， 4.处在影子中的人，只能看到太阳的一部分或全部看不到，
5.于是就发生了日食。
日食可分为:日全食、日偏食、日环食三种
2
月食的形成示意图
1.当地球运动到太阳和月球之间 一般发生在农历十五左右

3、月球运行到太阳和地球中间，地球处于月影 中时，因月球挡住了太阳照射到地球上的光形成 日食。而月食则是月球运行到地球的影子中，地 球挡住了太阳射向月球的光。
4、日食在农历的初一，月食只能发生在农历十 五、十六。
【选一选】
下列三个星球间的 位置关系，有可能产生
日食的是
（C ）
A.太阳—地球—月球 B.地球—太阳—月球
C.地球—月球—太阳
【填一填】
正确反映一次日全食过程各阶段顺序的是 ②③④① 。
①
②
③动到太阳和地球中
间，如果三者正好处在一条直线上
时，月球就会挡住太阳射向地球的
光，在地球上处于影子中的人，只
日食 过程
东
西
日全食的形成过程
西缘开始，东缘结束
1.发生日食时,日、地、月、 三者应处于怎样的位置？
月球在地球和太阳之间,三个星球正好或接近 排成一条直线.并以日、月、地的顺序排列。
2.日食在农历的哪一天可能发生?
农历初一
继续
日环食 每隔8分钟拍摄的日环食，没有日全食
太阳
月亮
地球 5º
由于月亮绕地球运动的轨道平面和地球绕太阳运动的轨道平面 有一个5º左右的夹角，因此日食和月食并不是每个月都会发生 生。
能看到太阳的一部分或全部看不到，
于是就发生了日食。
本影 半影
太阳
月球
地球
半影
月食的成因
太阳
地球 月球
本影
太阳
月球
地球
月全食的形成过程：
东缘开始，西缘结束
本影
太阳
地球
课堂总结
1、日食分为三种，即日全食、日偏食和日环食。 月食只有全食和偏食，而没有环食。

A.初一 B.初七 C.十五 D.廿 4.月食可能发生的日期( C )
A.可能在任何一天 B.在农历为来自的初一C.肯定在满月时
D.可以在初一到十五之前
5.当发生月食时,太阳、地球、月球三者的位置应为A
( 月球 )B( 地球 )C( 太阳 )如图:
A
B
C
古时候，人们不懂得月食发生的科学道理，像害 怕日食一样，对月食也心怀恐惧。外国有人传说，16 世纪初，哥伦布航海到了南美洲的牙买加，与当地的 土著人发生了冲突。哥伦布和他的水手被困在一个墙 角，断粮断水，情况十分危急。懂点天文知识的哥伦 布知道这天晚上要发生月全食，就向土著人大喊， “再不拿食物来，就不给你们月光！”到了晚上，哥 伦布的话应验了，果然没有了月光。土著人见状诚惶 诚恐，赶快和哥伦布化干戈为玉帛。
日、地、月三 者的位置
发生时间 （农历）
类
型
亏损先于哪边
日食
月亮位于太阳、地 球的中间
初一
日全食、日环食、 日偏食
西边
月食
地球位于月亮、 太阳的中间
十五
月全食、月偏食
东边
听一听：了解人类对日食和月食的探索。
讲述：我国是世界上最早记录日食的国家，《诗 经》中记载了公元前776年的一次日食，是我国最早 的可靠日食记载，比西欧最早的可靠日食记录要早 191年。
1.下列三个星球间的位置关系,有可能产生日食的是( C ) A.太阳-地球-月球 B.地球-太阳-月球 C.地球-月球-太阳
2.正确反映一次日全食过程各阶段顺序的是( B )
1) A.1) 2) 3) 4)
2) B.2) 3) 4) 1)
3)
4)
C.4) 3) 2) 1) D.3) 2)1)4)

CHAPTER 03
日食和月食的形成原理
日食的形成原理
日食是当地球、月球和太阳处于 一直线上，月球遮挡了太阳光而 使地球上的某一点处于阴影状态
所形成的天文现象。
在月球绕地球公转的过程中，有 时会有一小部分太阳光被月球遮
挡，形成日食。
根据遮挡程度的不同，日食可分 为全日食、日偏食和日环食三种
类型。
CHAPTER 02
日食和月食的示意图画法
日食的示意图画法
选择中心点
选择太阳和地球的中 心点，作为太阳和月 球的相对位置。
确定太阳位置
根据观测时间，确定 太阳在地球上的位置 。
画出太阳的圆形
以太阳为中心，以一 定半径画出太阳的圆 形。
画出月球的圆形
以地球为中心，以一 定半径画出月球的圆 形。
标注阴影部分
日食分类
根据太阳被遮挡的程度和形状， 日食可分为全日食、环日食和部 分日食。
月食的定义和分类
月食定义
当地球位于太阳和月亮之间时，由于 地球的遮挡，导致月亮有一部分光线 无法照射到太阳表面，从而形成月食 现象。
月食分类
根据月亮被遮挡的程度和形状，月食 可分为全月食、半月食和月偏食。
日食和月食的观察价值
观察环境选择
选择一个视野开阔且无光污染的地点，确保观察效果最佳。
注意时间窗口
月食的持续时间较长，但也需要提前做好准备，并注意观察的时间 窗口。
观察日食和月食的安全注意事项
保护眼睛
观察日食和月食时必须使用专门 的太阳滤光镜或望远镜减光片， 避免直接观察太阳或月亮对眼睛
造成伤害。
注意身体状况
观察日食和月食时需要注意自己的 身体状况，避免在身体不适的情况 下进行观察。

日食天象的观测方法
1、日食观测首先要了解信息，可关心各 种媒体的预告，做到有所准备。
2、注意安全，避免灼伤眼睛。 3、采用简单有效的方法，如：胶片法、 玻璃法、 4、可绘图记录。
月球表面 部分或全 部变暗的 现象叫月 食。
月全食过程示意图
月食总是发生在满月望日（即农
历的十五或十六），但并不是每次望
月全食 月偏食
月全食和月偏食的形成示意图
B区月偏食 A区 月全食
B区 月偏食
月食形成的原理： 月球本身不发光，当日、地、月 三者位于一条直线，月球又位于日、 地的一侧，月球进入地球的阴影区， 就发生了月食现象。
月食和日食比较
日地月三者 位置关系 日食 日月地 月食 可见范围 发生时 间 部分地区 半个地 球以上 初一 十五或 十六 持续时 先亏方 间 向 几分钟 一个多 小时 先亏西 先亏东 类型 看到的样子
2、正确反映一次日全食过程各阶 段顺序的是________ BDCA
• 新华网江苏频道南京2012年12月29日电（记者蔡玉高、 周润健）日月食是最常见也是最精彩的天象。中科院紫金 山天文台研究员王思潮向记者通报，2013年全球范围内将 发生两次日食和三次月食，我国公众可赏其中的两次月食。 • “让人遗憾的是，明年尽管发生两次日食，但我国均 不可见。”王思潮说，发生在2013年5月10日的日环食环 食带将穿越澳洲大陆，最佳的观测位置为澳大利亚东北地 区；发生在2013年11月13日的日全环食则非常难得，所 谓日全环食是指日全食和日环食这两种现象同时出现，只 不过不同地区看到的食象不一样。此次日全环食的食带将 主要穿越中非地区。 • 2013年的月食天象还是比较眷顾我国公众的。王思潮 介绍，明年天宇将发生三次月食，其中一次月偏食和两次 半影月食，发生时间分别为4月26日、5月25日和10月19 日，我国可见的是4月26日的月偏食和10月19日的半影月 食。据介绍，４月２６日的月偏食将发生在当天凌晨，初 亏时间为３时５２分，复圆时间为４时２５分，整个过程 持续半个多小时，除我国极东部地区外都可以欣赏到此次 月食的完整过程。

发 光 体
物 体
知识铺垫
影子知识
二、影响本影和半影面积大小的因素
（一）发光体的面积
发光体的面积越大,本影面积越小,半影面积越大。
影子示意图
（二）发光体到物体的远近 （三）发光体和物体面积的相对大小。
知识铺垫
影子知识
二、影响本影和半影面积大小的因素
（一）发光体的面积 （二）发光体到物体的远近
（三）发光体和物体面积的相对大小。
1.当发光体面积大 于物体面积时，发光体 距物体距离越近,本影 面积越小,半影面积越 大,越远本影面积越大, 半影面积越小；
知识铺垫
影子知识
二、影响本影和半影面积大小的因素
（三）发光体和物体面积的相对大小。
2、 当发光体面积 小于物体面积时，发光 体距物体距离越近,本影 面积越大,半影面积越小, 越远本影面积越小,半影 面积越大；
其他物体上投射出完全黑暗的区域称为本影。在本影区域内，发光
体的光线完全被物体阻挡，没有任何光线到达。
发 光
物 体
体
半影：当物体不完全挡住光源时， 所形成的半明半暗的区域称为半影。 这是由于物体未能完全遮挡住光源， 导致部分光线能够到达该区域，使其 不像本影那样完全黑暗。
知识铺垫
影子知识
一、影子概念
模拟演示
日食的类型
准备一大一小两只球(或圆盘)，大球直径约是小球直径的4倍。
当观察者位于下图中三个不同_位__置___时，分别用_单__眼___观察 _小__球___遮掩_大__球___的现象。大球看上去是怎样的呢？将观察到的
大球形状分别画在右边空白的圆内(用斜线表示被遮住的部分)。
1
3
A
B
C 观察两球遮掩现象

• 1、日食分为三种，即日全食、日偏食和日环食。月食只有全食和偏食，而没有环食。 • 2、日食和月食是日、地、月三个天体运动形成的天文现象。 • 3、月球运行到太阳和地球中间，地球处于月影中时，因月球挡住了太阳照射到地球上的光形成日
食。而月食则是月球运行到地球的影子中，地球挡住了太阳射向月球的光。 • 4、日食在农历的初一，月食只能发生在农历十五、十六。
•
A、端午 B、重阳 C、中秋
C
• 2、在月食形成的模拟实验中，手电筒代表（ ） A、太阳 B、地球 C、月球
• 3、月食发生的原因是（ ） • A、地球的影子投射在月球上 B、地球的影子投射在太阳上 C、月球的影子投射在地球上 • D、月球的影子投射在太阳上
A A
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
太阳
月亮
地球 5º
由于月亮绕地球运动的轨道平面和地球绕太阳运动的轨道平面有一个5º左右的夹角，因此日食和月食并不是每 个月都会发生生。
【选一选】
下列三个星球间的 位置关系，有可能产生
日食的是
（）
A.太阳—地球—月球 B.地球—太阳—月球
C.地球—月球—太阳
【填一填】
正确反映一次日全食过程各阶段顺序的是
。
C ②③④①
①
②
③
④
日食成因
•
当月球运动到太阳和地球中间，如果三者正好处在一条直线上时，月球就会挡住太阳射向地

日食和月食
日食的形成示意图
一.当月球运动到太阳和地球之间一!! 般发生在农历初一左右
二.如果三者正好处在一条直线上时!! 三.月球就会挡住太阳射向地球的光!! 四.处在影子中的人!!只能看到太阳的一部分或全部看不到!!
五.于是就发生了日食？？
日食可分为:日全食、日偏食、日环食三种
月食的形成示意图
一.当地球运动到太阳和月球之间 一般发生在农历十五左右
二.如果三者正好处在一条直线上时!!三.地球就会挡住太阳射向地球的 光!!四.使月球处于阴影中!!五.于是就发生了月食？？ 月食可分为：月偏食、月全食两种？？
二0一二年日食将在初升时分 “带食而出” 成奇景
•
五月二一日：日环食？？广
东.广西.江西.福建.浙江.
台湾等省部分地区可见
环食!!其它地区可见偏
食？？主要城市广州.福州.来自台北.香港.澳门可见环食
广州可观赏到日环食!!
时间为六：0九分二四秒？？
月偏食 二0一二年六月四日
