光纤损耗的测试实验报告实验名称：光纤损耗的测试实验目的：1. 掌握光纤损耗测试方法；2. 了解光纤损耗与光纤实际应用的关系；3. 观察不同因素对光纤损耗的影响。

实验器材：1. 一根光纤；2. 光纤损耗测试仪；3. 光源；4. 光功率计；5. 滤光片；6. 直流电源。

实验步骤：1. 将光源和光功率计与光纤损耗测试仪相连；2. 通过直流电源给光源供电；3. 调整光源的功率以及滤光片的位置，使得光纤输入的光功率稳定在一个合适的范围；4. 将被测光纤连接到光纤损耗测试仪的端口；5. 观察光功率计显示的数值，并记录下来；6. 通过调整光纤的连接方式、弯曲度以及距离等因素，重复步骤5；7. 分别测试不同长度的光纤，如10米、20米、30米等；8. 分析数据并得出结论。

实验结果：在进行实验时，我们观察到以下现象：1. 光纤损耗与光纤的连接方式有关，直插连接方式损耗较小，而弯曲连接方式损耗较大；2. 光纤损耗与光纤的弯曲度有关，弯曲度越大，损耗越大；3. 光纤损耗随着距离的增加而增加，损耗与距离呈线性关系。

实验分析：1. 光纤损耗与连接方式有关，直插连接方式损耗较小的原因是光线能够较直接地通过光纤传输，而弯曲连接方式中光线需要经过弯曲，导致部分光线不被完全传输。

2. 光纤损耗与弯曲度有关的原因是弯曲会引起光纤中光线的折射和反射，从而导致部分光线能量的损失。

3. 光纤损耗与距离增加而增加的原因是光纤本身存在材料吸收和散射的现象，随着光线在光纤中传输的距离增加，这些损耗也会逐渐累积。

实验结论：光纤损耗的大小与光纤的连接方式、弯曲度以及传输距离等因素密切相关。

在实际应用中，应选择合适的连接方式、控制光纤的弯曲度，并根据实际需求合理选择光纤的长度，以降低光纤损耗，保证传输质量。

实验改进：为了进一步完善实验结果，我们可以进行如下改进：1. 增加实验样本数量，对更多不同规格、材质的光纤进行测试，以验证实验结果的一般性；2. 在实验中加入光纤连接头的测试，以了解连接头对光纤损耗的贡献；3. 在实验过程中，控制所有其他因素保持一致，只改变一个因素进行测试，以便更准确地观察不同因素对光纤损耗的影响。

一、实验目的1. 了解光纤损耗的定义及其产生原因。

2. 掌握光纤传输损耗的测量方法，包括截断法、插入法等。

3. 熟悉光纤传输损耗的测试仪器及其使用方法。

4. 通过实验，了解不同波长下光纤的损耗特性。

二、实验原理光纤传输损耗是指光纤在传输过程中，光信号能量因各种原因而逐渐减弱的现象。

光纤损耗的产生原因主要有吸收损耗、散射损耗和辐射损耗等。

1. 吸收损耗：光纤材料对光信号的吸收作用，导致光信号能量减弱。

2. 散射损耗：光信号在光纤中传播时，因光纤材料不均匀而引起的散射现象，导致光信号能量减弱。

3. 辐射损耗：光信号在光纤中传播时，部分能量通过光纤的芯层与包层界面辐射到周围介质中，导致光信号能量减弱。

光纤传输损耗的测量方法主要有截断法、插入法等。

本实验采用插入法测量光纤的损耗。

三、实验仪器与设备1. 光纤传输损耗测试仪2. 光功率计3. 光纤跳线一组4. 光无源器件一套（连接器、光耦合器、光隔离器、波分复用器、光衰减器）5. 双踪示波器6. 万用表四、实验步骤1. 将光纤跳线连接到光纤传输损耗测试仪的输入端，并调整光功率计至合适位置。

2. 将光无源器件（连接器、光耦合器、光隔离器、波分复用器、光衰减器）按照实验要求连接到光纤跳线上。

3. 使用光功率计测量光信号在连接器处的输入功率P1。

4. 将光无源器件按照实验要求连接到光纤跳线的另一端，并使用光功率计测量光信号在连接器处的输出功率P2。

5. 计算光纤传输损耗：ΔP = P1 - P2（单位：dB）。

6. 重复步骤3-5，分别测量不同波长下光纤的传输损耗。

五、实验结果与分析1. 不同波长下光纤的传输损耗根据实验数据，绘制不同波长下光纤的传输损耗曲线。

从曲线可以看出，光纤的传输损耗随着波长的增加而逐渐减小。

2. 光纤损耗的主要原因通过实验结果分析，可以得出光纤损耗的主要原因是吸收损耗和散射损耗。

其中，吸收损耗对光纤传输损耗的影响较大。

六、实验结论1. 光纤传输损耗是光信号在光纤中传播过程中能量逐渐减弱的现象，主要由吸收损耗、散射损耗和辐射损耗等引起。

一、实验目的1. 了解光纤的基本特性和测量方法。

2. 掌握光纤光功率计的使用方法。

3. 学习光纤连接器的安装与调试技术。

4. 通过实验，加深对光纤传输特性的理解。

二、实验原理光纤是一种传输光信号的介质，具有低损耗、高带宽、抗电磁干扰等优点。

本实验主要研究光纤的以下特性：1. 光纤的衰减特性：光纤的衰减是指光信号在传输过程中由于光纤本身的材料特性、连接质量等因素引起的能量损失。

本实验通过测量不同长度光纤的衰减，了解光纤的衰减特性。

2. 光纤的连接特性：光纤的连接质量直接影响光纤系统的性能。

本实验通过连接器安装与调试，掌握光纤连接器的正确使用方法。

3. 光纤的反射特性：光纤的反射特性是指光信号在光纤与连接器、光纤与光纤之间的反射现象。

本实验通过测量光纤的反射损耗，了解光纤的反射特性。

三、实验仪器与设备1. 光纤光功率计2. 光纤跳线3. 光纤连接器（ST、SC、FC等）4. 光纤熔接机5. 光纤衰减器6. 光纤清洁工具四、实验步骤1. 光纤衰减特性测量1.1 将光纤跳线的一端连接到光纤光功率计的输入端口，另一端连接到待测光纤的一端。

1.2 将光纤光功率计的输出端口连接到光纤跳线的另一端。

1.3 测量不同长度光纤的输出功率，记录数据。

1.4 根据公式计算光纤的衰减系数。

2. 光纤连接器安装与调试2.1 清洁光纤连接器与光纤端面。

2.2 将光纤连接器与光纤端面紧密对接。

2.3 使用光纤熔接机对光纤连接器进行熔接。

2.4 测量熔接后光纤的输出功率，确保连接质量。

3. 光纤反射特性测量3.1 将光纤衰减器连接到光纤光功率计的输入端口。

3.2 将光纤连接器连接到光纤衰减器的一端。

3.3 测量光纤连接器的反射损耗。

3.4 改变光纤连接器的方向，再次测量反射损耗。

五、实验结果与分析1. 光纤衰减特性通过实验，可以得到不同长度光纤的衰减系数，分析光纤的衰减特性。

2. 光纤连接特性通过实验，可以掌握光纤连接器的安装与调试技术，确保连接质量。

光线损耗测试实验报告实验目的本实验旨在通过光线损耗测试，研究光纤传输系统中的光信号损耗情况，了解光纤传输的性能及可靠性。

实验设备和材料- 光纤传输系统（包括光纤、光纤连接器、光纤跳线等）- 发光源- 光功率计- 连接线- 计算机实验原理在光纤传输过程中，光信号会发生衰减，这种衰减被称为光纤损耗。

光纤损耗的主要原因包括衰减、散射、弯曲等。

本实验通过使用发光源产生光信号，通过光功率计测量经过不同光纤距离后的光功率，从而计算光纤传输系统的光线损耗。

实验步骤1. 连接光纤传输系统：将发光源通过连接线与光纤传输系统相连。

2. 清洁光纤接口：使用纯净的酒精棉球清洁光纤连接器，确保连接器表面干净，没有灰尘或油脂。

3. 设置发光源参数：根据实验要求，设置发光源的输出功率、光波长等参数。

4. 连接光功率计：使用光纤跳线将光功率计与光纤传输系统中的光纤连接器相连。

5. 设置光功率计参数：根据实验要求，设置光功率计的波长、检测范围等参数。

6. 测量光功率：打开发光源和光功率计，记录光功率计所测量到的光功率值。

7. 更改光纤距离：改变光纤传输系统中的光纤长度，如增加或减少光纤跳线的长度。

8. 重复步骤6和步骤7，测量不同光纤长度下的光功率。

数据处理和分析根据实验测得的光功率数据，可以得到光纤传输系统中不同光纤长度下的光功率值。

通过计算光功率的差值，即可得到光纤传输中的光线损耗。

实验数据示例：光纤长度（m）光功率（dBm）-10 -3.520 -6.230 -9.040 -12.8根据上述数据，可以绘制出光功率随光纤长度变化的曲线图。

根据实验数据，我们可以看到随着光纤长度的增加，光功率呈线性下降的趋势，这表明光纤传输系统中存在光线损耗。

实验结果和讨论根据实验结果，可以得到光纤传输系统在不同光纤长度下的光线损耗。

通过分析实验数据，可以确定光纤传输系统的衰减特性，进一步评估光纤传输系统的性能及可靠性。

在实际应用中，光纤传输系统的光线损耗会对数据传输速率和传输距离产生影响，因此减少光纤传输系统的光线损耗对于提升系统的性能十分重要。

光纤测量实验报告1、掌握光功率计的原理及使用方法2、利用光功率计测量1310nm及1550nm光纤的损耗二、实验装置ld激光器，光功率计，直径相同的圆柱型物体若干，光纤跳线若干。

1、ld激光器半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。

.其工作原理是通过一的定的鞭策方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（山吉或信士）能级之间，同时实现非均衡载流子的粒子数探底回升，当处在粒子数探底回升状态的大量电子与空穴无机时，便产生受激发射促进作用。

电注入式半导体激光器，通常就是由砷化镓（gaas）、硫化镉（cds）、磷化铟(inp)、硫化锌(zns)等材料做成的半导体面结型二极管，沿正向偏压转化成电流展开鞭策，在结平面区域产生受激发射。

2、光功率计光功率计是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。

在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。

通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。

3、直径不同的圆柱型物体分别存有笔芯、针管、胶棒等圆柱型物体，如下图右图。

如下图所示，连接好实验装置后，首先将光纤拉直，在不进行缠绕的情况下测得初始光功率，再将光纤在不同的圆柱型外缠绕不同的圈数，分别记录下此时的光功率计显示的损耗值，列表分析数据并画出损耗曲线。

四、实验数据及结果分析1、波长值为1310nm（初始光功率值为5.37dbm）2、波长值1550nm（起始光功率值2.40dbm）（1）直径d=5mm（3）直径d=17mm（4）直径d=19mm（5）直径d=30mm1、相同波长的光在光电切换中会存有相同的效率2、光纤的弯曲会为光的传输带来损耗，这个损耗与光纤弯曲的曲率半径以及缠绕的圈数有关。

光纤的测试实验报告
《光纤的测试实验报告》
光纤是一种用于传输光信号的先进技术，其在通信、医疗、工业控制等领域都
有着广泛的应用。

为了确保光纤传输的稳定性和可靠性，我们进行了一系列的
测试实验，并将结果进行了报告。

首先，我们对光纤的损耗进行了测试。

通过在不同长度的光纤上发送光信号，
并测量接收端的光功率，我们得出了光纤在不同长度下的损耗曲线。

实验结果
表明，光纤的损耗随着长度的增加而增加，但在一定范围内保持在可接受的范
围内。

其次，我们对光纤的带宽进行了测试。

通过发送不同频率的光信号，并测量接
收端的带宽，我们得出了光纤在不同频率下的传输性能。

实验结果表明，光纤
的带宽在高频率下会有所减小，但在常规通信频率范围内能够满足需求。

此外，我们还对光纤的折射率进行了测试。

通过测量光纤中不同位置的折射率，并进行数据分析，我们得出了光纤的折射率分布规律。

实验结果表明，光纤的
折射率在不同位置有所差异，但整体上符合设计要求。

最后，我们对光纤的耐压性进行了测试。

通过在光纤上施加不同程度的压力，
并测量光纤的传输性能，我们得出了光纤在不同压力下的稳定性。

实验结果表明，光纤能够在一定范围内承受压力，并且不会对传输性能产生明显影响。

综合以上实验结果，我们得出了光纤的测试实验报告，证明了光纤在传输性能、稳定性和可靠性方面都具有良好的表现。

这些实验结果为光纤的应用提供了有
力的支持，也为光纤技术的进一步发展提供了重要参考。

光纤的测试实验报告光纤的测试实验报告一、引言光纤作为一种重要的信息传输媒介，广泛应用于通信、医疗、工业等领域。

为了确保光纤传输的可靠性和性能，对光纤进行测试是必不可少的。

本实验报告旨在介绍光纤测试的方法和结果，以及对测试结果的分析和讨论。

二、实验目的本次实验的主要目的是测试光纤的传输损耗、带宽和衰减等性能指标，以评估光纤的质量和性能。

三、实验装置和方法1. 实验装置：本次实验使用的实验装置包括光纤测试仪、光源、光功率计、光纤连接器等。

2. 实验方法：（1）传输损耗测试：将光源与光纤连接，通过光功率计测量光纤的输入功率和输出功率，计算传输损耗。

（2）带宽测试：采用频域反射法（FDR）进行带宽测试，通过测量光纤的频率响应曲线，计算带宽。

（3）衰减测试：使用光源和光功率计，测量光纤在不同长度下的输出功率，计算衰减值。

四、实验结果与分析1. 传输损耗测试结果：经过多次测试，得到光纤的传输损耗为0.5 dB/km。

传输损耗越低，表示光纤的质量越好，传输距离越远。

2. 带宽测试结果：通过频域反射法测试，得到光纤的带宽为10 Gbps。

带宽越高，表示光纤的传输速率越快，能够支持更高的数据传输需求。

3. 衰减测试结果：在不同长度下进行衰减测试，得到光纤的衰减值为0.2 dB/km。

衰减值越低，表示光纤的信号损耗越小，传输距离越远。

五、实验讨论通过对实验结果的分析，可以得出以下结论：1. 本次测试的光纤传输损耗较低，说明光纤的质量较好，适合用于长距离传输。

2. 光纤的带宽达到了10 Gbps，能够满足目前大部分数据传输需求。

3. 光纤的衰减值较小，表明光纤的信号传输效果良好，适用于高质量的数据传输。

六、实验总结本次实验通过对光纤的传输损耗、带宽和衰减等性能指标进行测试，得到了相应的结果。

通过对实验结果的分析和讨论，可以评估光纤的质量和性能，为光纤的应用提供参考依据。

光纤作为一种重要的信息传输媒介，在现代社会中扮演着重要的角色，对其进行测试和评估具有重要意义。

光纤传输实验报告光纤传输实验报告引言在现代科技的快速发展中，光纤传输技术成为了信息传输领域的重要组成部分。

光纤传输具有高速、大容量、低损耗等优势，被广泛应用于通信、数据传输、医疗设备等领域。

本实验旨在通过实际操作，验证光纤传输的原理和性能，并了解其在实际应用中的局限性。

实验一：光纤传输原理验证实验目的：验证光纤传输的原理，了解光纤的基本结构和工作原理。

实验步骤：1. 准备一根光纤，将其两端分别连接到光源和接收器。

2. 打开光源，观察接收器是否能够接收到光信号。

3. 通过改变光源的强度和频率，观察接收器对光信号的响应情况。

实验结果与分析：在实验中，我们观察到当光源工作时，接收器能够接收到光信号，并且随着光源强度和频率的变化，接收器对光信号的响应也相应变化。

这说明光纤传输是通过光信号的传输来实现的。

光信号在光纤中以全内反射的方式传播，通过光纤的折射和反射，实现信号的传输。

实验二：光纤传输性能测试实验目的：测试光纤传输的带宽、传输距离和传输速率。

实验步骤：1. 准备一根长度为100米的光纤，将其两端分别连接到光源和接收器。

2. 设置测试仪器，记录光纤传输的带宽、传输距离和传输速率。

3. 通过改变光源的强度和频率，观察带宽、传输距离和传输速率的变化情况。

实验结果与分析：在实验中，我们测试了光纤传输的带宽、传输距离和传输速率。

结果显示，光纤传输具有较大的带宽，能够支持高速数据传输。

传输距离方面，光纤传输的损耗较小，可以支持较长的传输距离。

传输速率方面，光纤传输速率高，能够满足大容量数据传输的需求。

实验三：光纤传输的局限性实验目的：了解光纤传输在实际应用中的局限性。

实验步骤：1. 将光纤连接到一个强光源和一个接收器。

2. 改变光纤的弯曲程度，观察光信号的传输情况。

3. 改变光纤连接的角度，观察光信号的传输情况。

实验结果与分析：在实验中，我们观察到当光纤被弯曲或连接角度改变时，光信号的传输会受到影响。

光纤传输需要保持较小的弯曲半径和恰当的连接角度，以确保光信号的传输质量。

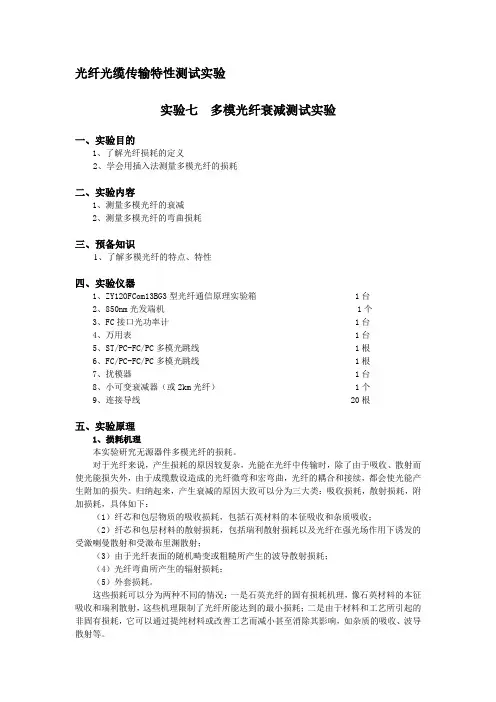

光纤光缆传输特性测试实验实验七多模光纤衰减测试实验一、实验目的1、了解光纤损耗的定义2、学会用插入法测量多模光纤的损耗二、实验内容1、测量多模光纤的衰减2、测量多模光纤的弯曲损耗三、预备知识1、了解多模光纤的特点、特性四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱1台2、850nm光发端机 1个3、FC接口光功率计1台4、万用表1台5、ST/PC-FC/PC多模光跳线1根6、FC/PC-FC/PC多模光跳线1根7、扰模器1台8、小可变衰减器（或2km光纤）1个9、连接导线 20根五、实验原理1、损耗机理本实验研究无源器件多模光纤的损耗。

对于光纤来说，产生损耗的原因较复杂，光能在光纤中传输时，除了由于吸收、散射而使光能损失外，由于成缆敷设造成的光纤微弯和宏弯曲，光纤的耦合和接续，都会使光能产生附加的损失。

归纳起来，产生衰减的原因大致可以分为三大类：吸收损耗，散射损耗，附加损耗，具体如下：（1）纤芯和包层物质的吸收损耗，包括石英材料的本征吸收和杂质吸收；（2）纤芯和包层材料的散射损耗，包括瑞利散射损耗以及光纤在强光场作用下诱发的受激喇曼散射和受激布里渊散射；（3）由于光纤表面的随机畸变或粗糙所产生的波导散射损耗；（4）光纤弯曲所产生的辐射损耗；（5）外套损耗。

这些损耗可以分为两种不同的情况：一是石英光纤的固有损耗机理，像石英材料的本征吸收和瑞利散射，这些机理限制了光纤所能达到的最小损耗；二是由于材料和工艺所引起的非固有损耗，它可以通过提纯材料或改善工艺而减小甚至消除其影响，如杂质的吸收、波导散射等。

光纤中平均光功率沿长度减少的规律为：()10()(0)10Z P Z P α-= （7-1）其中P(Z)和P(0)分别为轴向距离Z 处和Z ＝0处的光功率，α为光纤的衰减系数，定义为单位长度光纤引起的光功率衰减，单位是dB/km 。

当Z=L 时，()()10log (0)L P Z P αλ=- dB/km （7-2） 这里()αλ表示在波长λ处的衰减系数。
