用游标卡尺测量工件

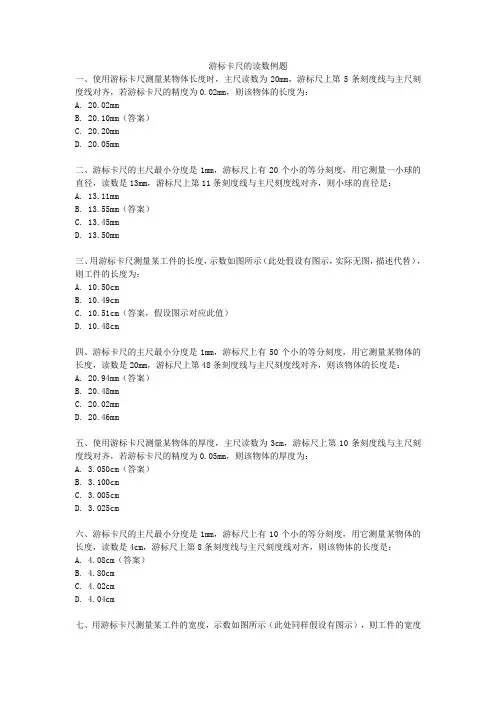

游标卡尺的读数例题一、使用游标卡尺测量某物体长度时，主尺读数为20mm，游标尺上第5条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.02mm，则该物体的长度为：A. 20.02mmB. 20.10mm（答案）C. 20.20mmD. 20.05mm二、游标卡尺的主尺最小分度是1mm，游标尺上有20个小的等分刻度，用它测量一小球的直径，读数是13mm，游标尺上第11条刻度线与主尺刻度线对齐，则小球的直径是：A. 13.11mmB. 13.55mm（答案）C. 13.45mmD. 13.50mm三、用游标卡尺测量某工件的长度，示数如图所示（此处假设有图示，实际无图，描述代替），则工件的长度为：A. 10.50cmB. 10.49cmC. 10.51cm（答案，假设图示对应此值）D. 10.48cm四、游标卡尺的主尺最小分度是1mm，游标尺上有50个小的等分刻度，用它测量某物体的长度，读数是20mm，游标尺上第48条刻度线与主尺刻度线对齐，则该物体的长度是：A. 20.94mm（答案）B. 20.48mmC. 20.02mmD. 20.46mm五、使用游标卡尺测量某物体的厚度，主尺读数为3cm，游标尺上第10条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.05mm，则该物体的厚度为：A. 3.050cm（答案）B. 3.100cmC. 3.005cmD. 3.025cm六、游标卡尺的主尺最小分度是1mm，游标尺上有10个小的等分刻度，用它测量某物体的长度，读数是4cm，游标尺上第8条刻度线与主尺刻度线对齐，则该物体的长度是：A. 4.08cm（答案）B. 4.80cmC. 4.02cmD. 4.04cm七、用游标卡尺测量某工件的宽度，示数如图所示（此处同样假设有图示），则工件的宽度为：A. 2.20cmB. 2.19cmC. 2.21cm（答案，假设图示对应此值）D. 2.18cm八、游标卡尺的主尺最小分度是1mm，游标尺上有20个小的等分刻度，用它测量某物体的长度，读数是5cm，游标尺上第15条刻度线与主尺刻度线对齐，则该物体的长度是：A. 5.15cm（答案）B. 5.75cmC. 5.05cmD. 5.07cm九、使用游标卡尺测量某物体的长度，主尺读数为6cm，游标尺上第6条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.05mm，则该物体的长度为：A. 6.030cmB. 6.300cm（答案）C. 6.003cmD. 6.015cm十、游标卡尺的主尺最小分度是1mm，游标尺上有50个小的等分刻度，用它测量某物体的长度，读数是7cm，游标尺上第40条刻度线与主尺刻度线对齐，则该物体的长度是：A. 7.08cmB. 7.80cmC. 7.04cmD. 7.76cm（答案）。

选择题在机修钳工工作中，使用游标卡尺测量工件时，正确的读数方法是？A. 只读取主尺上的刻度B. 只读取游标上的刻度C. 主尺和游标刻度相加读取（正确答案）D. 随意估读一个数值钳工在装配工作中，常用的紧固螺纹连接件的方法是？A. 用锤子敲击使螺纹连接紧固B. 使用合适的扳手或套筒按顺序逐步拧紧（正确答案）C. 随意使用任何工具拧紧D. 不需要特定工具，直接用手拧紧在进行机械零件的划线作业时，划线基准的选择应遵循的原则是？A. 随意选择任何一面作为基准B. 选择加工面作为基准（正确答案）C. 选择非加工面作为基准D. 选择最不平整的面作为基准钳工在锉削加工中，为了获得较好的表面质量和尺寸精度，应？A. 尽量快速锉削，提高效率B. 保持锉刀平稳，均匀用力，适时退刀（正确答案）C. 用力越大越好，以加快锉削速度D. 随意改变锉削方向在钳工工作中，对于精密孔的加工，常采用的方法是？A. 钻孔后直接达到精度要求B. 钻孔、扩孔后再铰孔（正确答案）C. 只使用钻孔即可D. 使用砂轮磨削达到精度钳工在装配轴承时，为了保证轴承的正确安装，应？A. 直接用力敲击轴承使其就位B. 使用专用工具，如轴承加热器或压力机（正确答案）C. 使用任何可用工具强行安装D. 不需要特定工具，直接手推安装在机修钳工工作中，对于螺纹孔的修复，常采用的方法是？A. 使用电焊填补后重新钻孔B. 使用螺纹修复器或重新攻丝（正确答案）C. 直接用胶水填补D. 不需修复，更换整个部件钳工在进行零件的刮削加工时，刮刀的刃口应保持的状态是？A. 锋利且平直（正确答案）B. 无需锋利，任意形状C. 刃口可略带弧度D. 刃口应磨损以便使用在钳工装配工作中，对于过盈配合的零件，常用的装配方法是？A. 直接敲击装入B. 加热膨胀后装入或冷冻收缩后装入（正确答案）C. 使用润滑油减少摩擦后装入D. 无需特殊处理，直接装配。

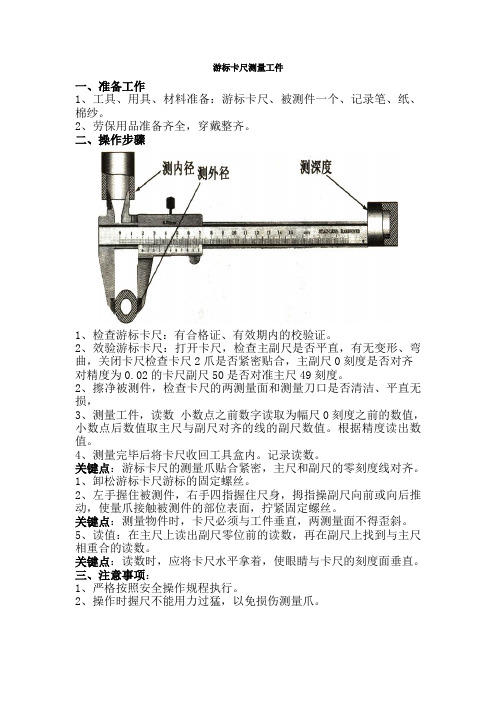

游标卡尺测量工件
一、准备工作
1、工具、用具、材料准备：游标卡尺、被测件一个、记录笔、纸、棉纱。

2、劳保用品准备齐全，穿戴整齐。

二、操作步骤
1、检查游标卡尺：有合格证、有效期内的校验证。

2、效验游标卡尺：打开卡尺，检查主副尺是否平直，有无变形、弯曲，关闭卡尺检查卡尺2爪是否紧密贴合，主副尺0刻度是否对齐对精度为0.02的卡尺副尺50是否对准主尺49刻度。

2、擦净被测件，检查卡尺的两测量面和测量刀口是否清洁、平直无损，
3、测量工件，读数小数点之前数字读取为幅尺0刻度之前的数值，小数点后数值取主尺与副尺对齐的线的副尺数值。

根据精度读出数值。

4、测量完毕后将卡尺收回工具盒内。

记录读数。

关键点：游标卡尺的测量爪贴合紧密，主尺和副尺的零刻度线对齐。

1、卸松游标卡尺游标的固定螺丝。

2、左手握住被测件，右手四指握住尺身，拇指操副尺向前或向后推动，使量爪接触被测件的部位表面，拧紧固定螺丝。

关键点：测量物件时，卡尺必须与工件垂直，两测量面不得歪斜。

5、读值：在主尺上读出副尺零位前的读数，再在副尺上找到与主尺相重合的读数。

关键点：读数时，应将卡尺水平拿着，使眼睛与卡尺的刻度面垂直。

三、注意事项：
1、严格按照安全操作规程执行。

2、操作时握尺不能用力过猛，以免损伤测量爪。

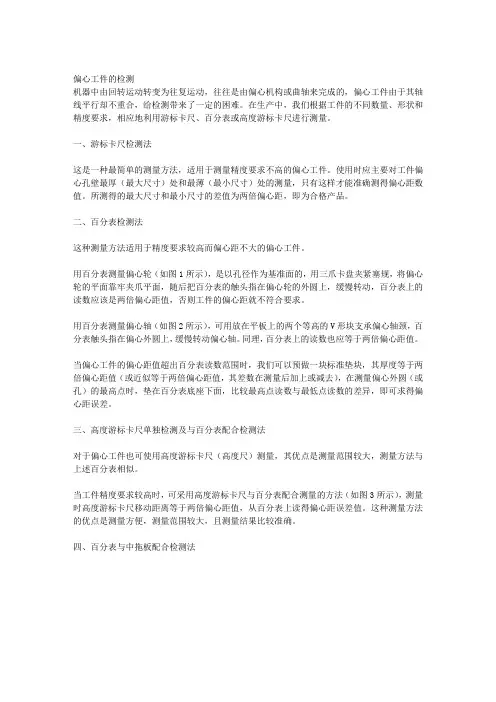

偏心工件的检测机器中由回转运动转变为往复运动，往往是由偏心机构或曲轴来完成的，偏心工件由于其轴线平行却不重合，给检测带来了一定的困难。

在生产中，我们根据工件的不同数量、形状和精度要求，相应地利用游标卡尺、百分表或高度游标卡尺进行测量。

一、游标卡尺检测法这是一种最简单的测量方法，适用于测量精度要求不高的偏心工件。

使用时应主要对工件偏心孔壁最厚（最大尺寸）处和最薄（最小尺寸）处的测量，只有这样才能准确测得偏心距数值。

所测得的最大尺寸和最小尺寸的差值为两倍偏心距，即为合格产品。

二、百分表检测法这种测量方法适用于精度要求较高而偏心距不大的偏心工件。

用百分表测量偏心轮（如图1所示），是以孔径作为基准面的，用三爪卡盘夹紧塞规，将偏心轮的平面靠牢夹爪平面，随后把百分表的触头指在偏心轮的外圆上，缓慢转动，百分表上的读数应该是两倍偏心距值，否则工件的偏心距就不符合要求。

用百分表测量偏心轴（如图2所示），可用放在平板上的两个等高的V形块支承偏心轴颈，百分表触头指在偏心外圆上，缓慢转动偏心轴。

同理，百分表上的读数也应等于两倍偏心距值。

当偏心工件的偏心距值超出百分表读数范围时，我们可以预做一块标准垫块，其厚度等于两倍偏心距值（或近似等于两倍偏心距值，其差数在测量后加上或减去），在测量偏心外圆（或孔）的最高点时，垫在百分表底座下面，比较最高点读数与最低点读数的差异，即可求得偏心距误差。

三、高度游标卡尺单独检测及与百分表配合检测法对于偏心工件也可使用高度游标卡尺（高度尺）测量，其优点是测量范围较大，测量方法与上述百分表相似。

当工件精度要求较高时，可采用高度游标卡尺与百分表配合测量的方法（如图3所示），测量时高度游标卡尺移动距离等于两倍偏心距值，从百分表上读得偏心距误差值。

这种测量方法的优点是测量方便，测量范围较大，且测量结果比较准确。

四、百分表与中拖板配合检测法。

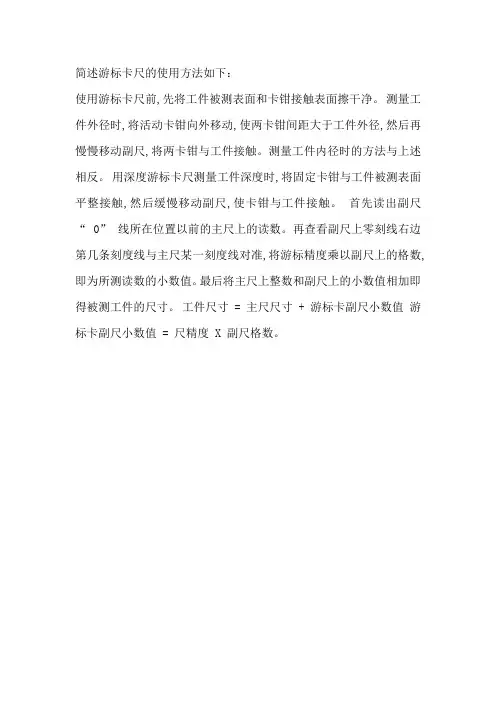

简述游标卡尺的使用方法如下：
使用游标卡尺前,先将工件被测表面和卡钳接触表面擦干净。

测量工件外径时,将活动卡钳向外移动,使两卡钳间距大于工件外径,然后再慢慢移动副尺,将两卡钳与工件接触。

测量工件内径时的方法与上述相反。

用深度游标卡尺测量工件深度时,将固定卡钳与工件被测表面平整接触,然后缓慢移动副尺,使卡钳与工件接触。

首先读出副尺“ 0” 线所在位置以前的主尺上的读数。

再查看副尺上零刻线右边第几条刻度线与主尺某一刻度线对准,将游标精度乘以副尺上的格数,即为所测读数的小数值。

最后将主尺上整数和副尺上的小数值相加即得被测工件的尺寸。

工件尺寸 = 主尺尺寸 + 游标卡副尺小数值游标卡副尺小数值 = 尺精度 X 副尺格数。

游标卡尺的使用
1、游标卡尺的结构
2、游标卡尺的使用方法与注意事项
①、握尺方法：
用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用大姆指轻轻移动游标使活动测脚能卡紧被测物体上，略旋紧固定螺钉，再进行读数。

②、注意事项：
a、用测脚卡紧物体时，用力不能太大，否则会使测量不准确，并容易损坏卡尺。

卡尺测量不宜在工件上随意滑动，防止测脚面磨损。

b、卡尺使用完毕，要擦干净后，将两尺零线对齐，检查零点误差有否变化，再小心放入卡尺专用盒内，存放在干燥的地方。

3、游标卡尺的读数方法
尺身与游标每格之差为：
1 - 49/50 = 0.02（mm）
此差值即为0.02mm游标卡尺的测量精度。

②．读数方法
用游标卡尺测量工件时，读数方法分三个步骤：
（1）读出游标上零线左面尺身上的毫米整数；（如图为3mm）（2）读出游标上哪一条刻线与尺身刻线对齐（第一条零线不算，第二条起每格算0.02mm）; （如图是6大格后面的第3小格与尺身刻线对齐，根据0.02mm游标卡尺的刻线方式1大格为0.1mm，1小格为0.02mm，则此时与尺身对齐的示数为0.66mm）
（3）把尺身和游标上的尺寸加起来即为测得尺寸。

（如图即为3mm+0.66mm=3.66mm）。

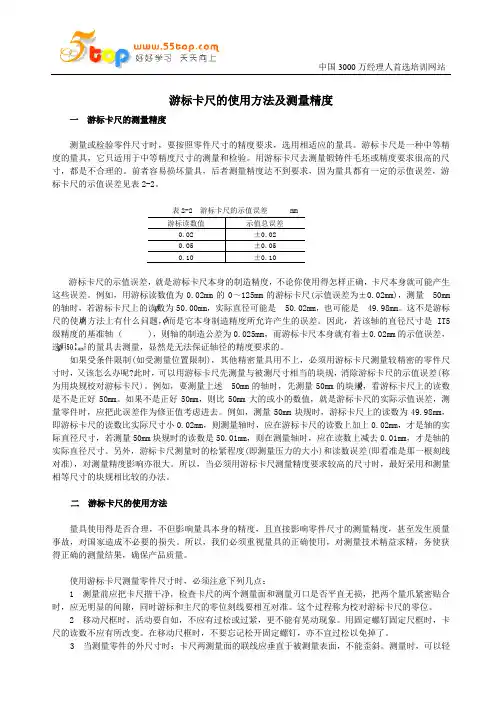

游标卡尺的使用方法及测量精度一 游标卡尺的测量精度测量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量具。

游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测量和检验。

用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都是不合理的。

前者容易损坏量具，后者测量精度达不到要求，因为量具都有一定的示值误差，游标卡尺的示值误差见表2-2。

表2-2 游标卡尺的示值误差 mm游标卡尺的示值误差，就是游标卡尺本身的制造精度，不论你使用得怎样正确，卡尺本身就可能产生这些误差。

例如，用游标读数值为0.02mm 的0～125mm 的游标卡尺(示值误差为±0.02mm)，测量 50mm 的轴时，若游标卡尺上的读数为50.00mm ，实际直径可能是 50.02mm ，也可能是 49.98mm 。

这不是游标尺的使用方法上有什么问题，而是它本身制造精度所允许产生的误差。

因此，若该轴的直径尺寸是IT5级精度的基准轴 ( )，则轴的制造公差为0.025mm ，而游标卡尺本身就有着±0.02mm 的示值误差，选用这样的量具去测量，显然是无法保证轴径的精度要求的。

如果受条件限制(如受测量位置限制)，其他精密量具用不上，必须用游标卡尺测量较精密的零件尺寸时，又该怎么办呢?此时，可以用游标卡尺先测量与被测尺寸相当的块规，消除游标卡尺的示值误差(称为用块规校对游标卡尺)。

例如，要测量上述 50mm 的轴时，先测量50mm 的块规，看游标卡尺上的读数是不是正好50mm 。

如果不是正好50mm ，则比50mm 大的或小的数值，就是游标卡尺的实际示值误差，测量零件时，应把此误差作为修正值考虑进去。

例如，测量50mm 块规时，游标卡尺上的读数为49.98mm ，即游标卡尺的读数比实际尺寸小0.02mm ，则测量轴时，应在游标卡尺的读数上加上0.02mm ，才是轴的实际直径尺寸，若测量50mm 块规时的读数是50.01mm ，则在测量轴时，应在读数上减去0.01mm ，才是轴的实际直径尺寸。

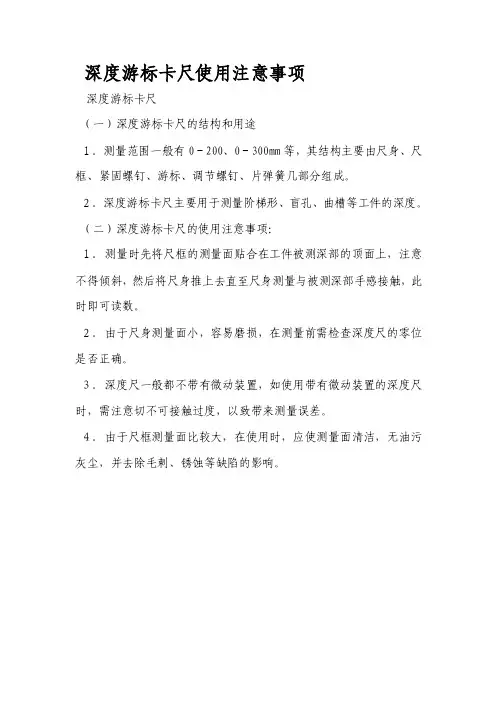

深度游标卡尺使用注意事项
深度游标卡尺
（一）深度游标卡尺的结构和用途
１．测量范围一般有0－200、0－300mm等，其结构主要由尺身、尺框、紧固螺钉、游标、调节螺钉、片弹簧几部分组成。

２．深度游标卡尺主要用于测量阶梯形、盲孔、曲槽等工件的深度。

（二）深度游标卡尺的使用注意事项：
１．测量时先将尺框的测量面贴合在工件被测深部的顶面上，注意不得倾斜，然后将尺身推上去直至尺身测量与被测深部手感接触，此时即可读数。

２．由于尺身测量面小，容易磨损，在测量前需检查深度尺的零位是否正确。

３．深度尺一般都不带有微动装臵，如使用带有微动装臵的深度尺时，需注意切不可接触过度，以致带来测量误差。

４．由于尺框测量面比较大，在使用时，应使测量面清洁，无油污灰尘，并去除毛刺、锈蚀等缺陷的影响。

天津职业技术师范大学钳工实操考试真题
一、在钳工实操中，使用游标卡尺测量工件尺寸时，应首先确保？
A. 卡尺刻度清晰
B. 工件表面干净平整
C. 卡尺零位对准
D. 测量力度适中
（答案：C）
二、以下哪项不属于钳工常用的基本操作技能？
A. 划线
B. 锉削
C. 焊接
D. 锯割
（答案：C）
三、在钳工实操中，进行锉削操作时，锉刀的正确握法应是？
A. 单手握住锉刀柄
B. 双手握住锉刀柄，手掌用力
C. 双手交叉握住锉刀柄
D. 单手握住锉刀前端
（答案：B）
四、钳工在进行孔加工时，若需扩大已有孔径，应选用哪种工具？
A. 钻头
B. 铰刀
C. 扩孔钻
D. 丝锥
（答案：C）
五、在钳工实操中，使用手锤敲击工件时，为确保安全，应？
A. 直接用力敲击
B. 戴手套握住锤柄
C. 检查锤头是否牢固
D. 站立不稳时也可敲击
（答案：C）
六、以下哪种钳工工具主要用于修整和磨光工件表面？
A. 錾子
B. 刮刀
C. 锉刀
D. 扳手
（答案：B）注：虽然锉刀也可用于修整表面，但刮刀更常用于精细磨光。

七、钳工在进行螺纹加工时，若需攻制内螺纹，应选用哪种工具？
A. 钻头
B. 丝锥
C. 板牙
D. 铰刀
（答案：B）
八、在钳工实操中，进行装配工作时，为确保装配精度，应首先进行？
A. 零件清洗
B. 零件检测
C. 零件涂油
D. 零件试装
（答案：B）注：检测零件尺寸和配合精度是确保装配精度的前提。

机床测量工件长度的方法
机床测量工件长度的方法有以下几种：
1. 卡尺测量法：使用卡尺直接测量工件的两个端点距离来确定长度。

卡尺可以是普通卡尺、游标卡尺或螺旋测微计等。

2. 外径测量法：对于圆柱形工件，可以使用外径测量仪、外径测微计或电子千分尺等测量工件的外径，然后通过公式计算长度。

3. 内径测量法：对于孔径类工件，可以使用内径测量仪、内径测微计或千分尺等工具来测量工件的内径，然后通过公式计算长度。

4. 光学测量法：利用光学测量仪器，如投影仪、显微镜、激光测距仪等，对工件进行观测和测量，通过图像处理或激光测量原理，得到工件长度。

5. 数字测量法：利用数字测量系统，先将工件放置在测量台上，然后测量仪器对工件进行扫描或触点测量，通过数值化处理，得到工件长度。

6. 激光测量法：使用激光测量仪器对工件进行激光扫描或投影，通过激光测量原理和反射光信号计算得到工件长度。

需要根据具体工件的形状、尺寸以及测量精度的要求选择适当的测量方法。

简述使用游标卡尺测量工件的步骤引言：游标卡尺是一种常见的测量工具，广泛应用于工业领域。

它可以准确测量物体的长度、宽度和深度等尺寸。

本文将介绍使用游标卡尺测量工件的步骤，帮助读者正确使用游标卡尺进行测量。

一、准备工作在开始测量之前，需要做一些准备工作：1. 确保游标卡尺的刻度清晰可读，没有损坏或变形。

2. 清洁工件表面，确保没有灰尘、油污或其他杂质影响测量结果。

二、选择合适的测量范围游标卡尺通常有不同的尺寸和测量范围，选择合适的测量范围是保证测量准确性的重要因素。

在选择之前，应该先估计工件的尺寸范围，然后选择略大于估计值的游标卡尺。

三、测量长度1. 打开游标卡尺，使两个测量脚张开到与工件长度相适应的位置。

2. 轻轻将游标卡尺放置在工件上，确保两个测量脚与工件表面平行。

3. 通过调整游标卡尺上的滑动螺钉，使游标对齐工件的一端。

4. 读取游标卡尺上与另一端对齐的刻度值，即为工件的长度。

四、测量宽度1. 关闭游标卡尺，使两个测量脚夹紧工件的宽度。

2. 调整游标卡尺上的滑动螺钉，使游标对齐工件的一侧。

3. 读取游标卡尺上与另一侧对齐的刻度值，即为工件的宽度。

五、测量深度1. 打开游标卡尺，使一个测量脚夹紧工件的一侧，另一个测量脚伸入工件的深度。

2. 调整游标卡尺上的滑动螺钉，使游标对齐工件的一侧。

3. 读取游标卡尺上与另一侧对齐的刻度值，即为工件的深度。

六、注意事项1. 在测量过程中，应尽量垂直于工件表面进行测量，避免角度偏差导致测量误差。

2. 测量结束后，应将游标卡尺清洁干净，放回原位，以防止损坏或丢失。

3. 如果测量结果不够准确，可以多次测量取平均值，或者使用更精确的测量工具进行验证。

结论：使用游标卡尺测量工件是一项简单而重要的测量技能。

通过正确的操作步骤和注意事项，我们可以准确地测量工件的长度、宽度和深度等尺寸。

在工业生产中，合理使用游标卡尺可以提高生产效率和产品质量。

因此，掌握游标卡尺的使用方法是每位从事测量工作的人的基本技能之一。

第1篇一、实验目的1. 熟悉各种测量工具的使用方法。

2. 掌握工件尺寸测量的基本原理和方法。

3. 培养实验操作能力和数据分析能力。

二、实验原理工件尺寸测量是机械制造和工业生产中必不可少的一个环节，它直接关系到产品质量和生产效率。

本实验通过测量不同工件的尺寸，验证测量原理和方法，提高实验者的实际操作能力。

三、实验仪器与设备1. 游标卡尺：用于测量长度、外径、内径等尺寸。

2. 内径千分尺：用于测量内径尺寸。

3. 外径千分尺：用于测量外径尺寸。

4. 长度尺：用于测量长度尺寸。

5. 角度尺：用于测量角度尺寸。

6. 精密测量仪器：如三坐标测量机、投影仪等。

四、实验内容与步骤1. 长度尺寸的测量与检验（1）将工件放置在长度尺上，确保工件与尺面平行。

（2）观察工件两端与尺面的接触情况，记录下两端接触点的位置。

（3）计算工件长度，即两端接触点之间的距离。

2. 外圆尺寸的测量与检验（1）将工件放置在外径千分尺的测量面上，确保工件与测量面平行。

（2）旋转工件，使外径千分尺的测量头与工件外圆相接触。

（3）观察外径千分尺的示值，记录下外径尺寸。

3. 内圆尺寸的测量与检验（1）将工件放置在内径千分尺的测量面上，确保工件与测量面平行。

（2）旋转工件，使内径千分尺的测量头与工件内圆相接触。

（3）观察内径千分尺的示值，记录下内圆尺寸。

4. 轴与孔配合尺寸的测量与检验（1）将轴与孔分别放置在外径千分尺和内径千分尺的测量面上，确保轴与孔与测量面平行。

（2）测量轴与孔的外径和内径尺寸。

（3）计算轴与孔的配合间隙。

5. 花键配合尺寸的测量与检验（1）将花键轴和花键孔分别放置在外径千分尺和内径千分尺的测量面上，确保轴与孔与测量面平行。

（2）测量花键轴和花键孔的外径和内径尺寸。

（3）计算花键轴与花键孔的配合间隙。

五、实验结果与分析1. 实验结果通过测量，得到以下数据：- 长度尺寸：L = 100 ± 0.1 mm- 外圆尺寸：D = 50 ± 0.05 mm- 内圆尺寸：d = 40 ± 0.04 mm- 轴与孔配合间隙：Δ = 0.1 ± 0.02 mm- 花键配合间隙：Δ = 0.2 ± 0.03 mm2. 实验分析（1）实验结果符合测量原理和方法，说明实验操作正确。

目的:为了使操作者能正确使用游标卡尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。

•概述：游标卡尺是一种比较精密的量具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

如果按游标的精度来分，游标卡尺又分0.1、0.05、0.02mm三种精度。

MASK图1游标卡尺三.游标卡尺的刻线原理与读数方法3.1 以刻度值0.02mm的精密游标卡尺为例（图2），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。

在副尺上有副尺固定螺钉。

主尺上的刻度以mn为单位，每10格分别标以1、2、3、............. 等，以表示10、20、30、..…mm这种游标卡尺的副尺刻度是把主尺刻度49mm的长度，分为50等份，即每格为：49/50=0.98mm主尺和副尺的刻度每格相差：1-0.98=0.02mm即测量精度为0.02mm如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1格正好与主尺的第1格对齐，贝S工件的厚度为0.02mm 同理，测量0.06mm 或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。

3.2 读书方法，可分三分步骤；1）根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

如图2所示，副尺0线所对主尺前面的刻度 64mm 副尺0线后的第13条线与主 尺的一条刻线对齐。

副尺 0线后的第13条线表示：6 1图2 0.02mm 游标卡尺的读数方法0.02 X 13= 0.26 mm 所以被测工件的尺寸为：64+0.26=64.26 mm四.游标卡尺的使用与注意事项4.1游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。
