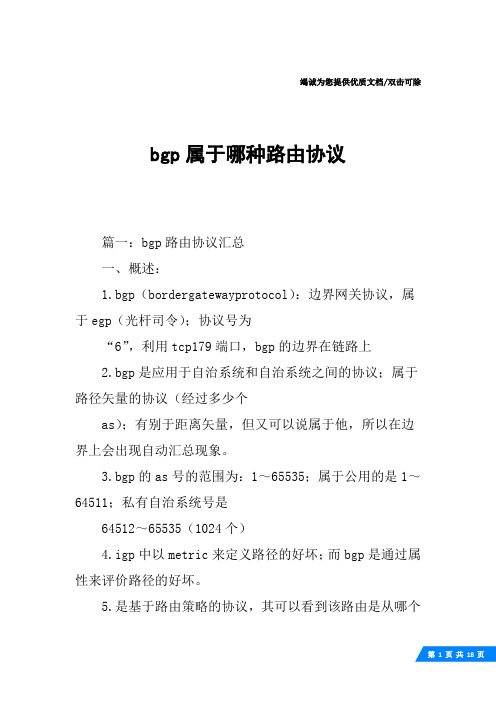

竭诚为您提供优质文档/双击可除bgp属于哪种路由协议篇一：bgp路由协议汇总一、概述：1.bgp（bordergatewayprotocol）：边界网关协议，属于egp（光杆司令）；协议号为“6”，利用tcp179端口，bgp的边界在链路上2.bgp是应用于自治系统和自治系统之间的协议；属于路径矢量的协议（经过多少个as）；有别于距离矢量，但又可以说属于他，所以在边界上会出现自动汇总现象。

3.bgp的as号的范围为：1～65535；属于公用的是1～64511；私有自治系统号是64512～65535（1024个）4.igp中以metric来定义路径的好坏；而bgp是通过属性来评价路径的好坏。

5.是基于路由策略的协议，其可以看到该路由是从哪个as来的路由。

6.可使用bgp的情况：⑴anasallowspacketstotransitthroughittoreachotherauto nomoussystems⑵anashasmultipleconnectionstootherautonomoussystems.⑶Routingpolicyandrouteselectionfortrafficenteringand leavingyourasmustbemanipulated7.不建议采用bgp的情况：⑴singleconnectiontotheinternetorotheras（即为一个末节as，只有一个出口）⑵(bgp属于哪种路由协议)lacksmemoryorprocessorpowertohandleconstantupdat esonbgprouters（一般要10000Ⅱ系列级别）⑶limitedunderstandingofroutefilteringandbgppathselec tionprocess8.出站和入站要分开来考虑出站和入站要分开来考虑9.bgp的邻居关系：⑴不一定要在同一个as中），在bgp中邻居叫做peers（对等体）⑵在一个as内部的对等体叫做ibgp（管理距离200）；在不同as之间的对等体叫做ebgp（管理距离20）⑶虽然bgp的邻居可以是建立在任意两个可以建立tcp二、bgp的基本概念：1.bgp的特征：⑴边界汇总，庞大的路由表！⑵可靠的更新：其不像igp协议利用“ip包”或“udp”进行交换，利用协议保证可靠性（如确认，应答）；bgp利用tcp179进行传输，那想一想bgp的可靠性靠什么来保证呢？？（注意：tcp179被封bgp就启不来了）⑶增量的触发更新（注意：触发比较迟钝）⑷周期的keepalive消息，来验证tcp的连接是否正常。

bgp协议的几种状态BGP（Border Gateway Protocol，边界网关协议）是一种用于在互联网中交换路由信息的协议。

BGP协议定义了多种状态，用于描述与邻居路由器之间的连接和路由信息的交换状态。

以下是BGP协议的几种状态：1. Idle（空闲状态），在该状态下，BGP路由器尚未建立与邻居路由器的TCP连接。

这可能是因为配置错误、网络故障或邻居路由器尚未配置的原因。

2. Connect（连接状态），在该状态下，BGP路由器正在尝试与邻居路由器建立TCP连接。

如果连接成功，将进入下一个状态；如果连接失败，将返回到Idle状态。

3. Active（活动状态），在该状态下，BGP路由器正在尝试与邻居路由器建立TCP连接，但是尝试失败。

这可能是因为网络故障、配置错误或邻居路由器不可达。

4. OpenSent（已发送打开消息状态），在该状态下，BGP路由器已经成功建立了TCP连接，并向邻居路由器发送了打开消息。

BGP路由器等待邻居路由器的确认。

5. OpenConfirm（确认打开消息状态），在该状态下，BGP路由器已经收到了邻居路由器的确认消息，并等待邻居路由器发送Keepalive消息。

6. Established（已建立状态），在该状态下，BGP路由器与邻居路由器之间的连接已经成功建立，并且可以开始交换路由信息。

BGP路由器将持续发送Keepalive消息以保持连接。

这些状态描述了BGP路由器与邻居路由器之间的连接和路由信息交换的不同阶段。

通过检查这些状态，网络管理员可以了解BGP路由器的连接状态，并进行故障排除和网络维护。

网络协议知识：OSPF协议和BGP协议的应用场景和优缺点OSPF协议和BGP协议是在网络中非常常用的两种路由协议，它们都有不同的应用场景、优缺点。

一、OSPF协议OSPF（Open Shortest Path First）是一种链路状态路由（Link State Routing Protocol，LSRP）协议，用于内部门户网（Interior Gateway Protocol，IGP）环境。

它主要应用于大型企业和网络运营商的网络中。

优点：1.快速收敛：OSPF协议会在发现网络拓扑的任何变化后尽快更新路由表。

2.路由与拓扑隔离：OSPF协议将路由表和拓扑表分别存储，从而避免在拓扑改变后产生的路由收敛问题。

3.多路径选择：由于OSPF协议采用的是最短路径优先（Shortest Path First，SPF）算法，因此可以找到距离目标网络最短的多条路径。

4.可扩展性：OSPF协议可以支持多层次的路由器结构和分层次自治系统。

缺点：1.资源消耗：OSPF协议需要在网络拓扑发生变化后立即收敛，因此需要消耗大量的网络带宽和路由器资源。

2.复杂性：OSPF协议需要进行复杂的网络计算，使用起来相对较为复杂，需要较高的技术水平。

3.安全性：由于OSPF协议并没有强制的身份验证机制，因此可能会受到网络攻击。

应用场景：由于OSPF协议具有快速收敛和多路径选择等优点，适用于大型企业网络和网络运营商的IP路由协议。

二、BGP协议BGP（Border Gateway Protocol）是一种外部网关协议，用于联网互连网络（Inter-Autonomous System，IAS）环境。

它主要应用于跨自治系统的网络中。

优点：1.可靠性：BGP协议采用足够的路由控制机制可以在广域网环境下保证路由的可靠性。

2.带宽和性能控制：通过BGP协议的带宽和性能控制可以控制数据包的传输、选择最优的路由路径，使网络维护非常容易。

3.路由策略控制：使用BGP协议可以实现多种类型的路由策略控制，包括负载平衡、备份路径等等。

BGP线路是什么意思最全BGP路由协议技术详解BGP（Border Gateway Protocol）是一种用于在互联网中交换路由信息的协议。

BGP线路指的是通过BGP协议建立的网络连接，用来传输路由信息和控制数据包的转发。

BGP线路在互联网中扮演着极为重要的角色，它连接了不同的自治系统（AS），实现了全球范围内的路由信息交换。

一个自治系统可以是一个企业、一个ISP（Internet Service Provider）或者一个互联网交换点（Internet Exchange Point）。

BGP路由协议的特点在于其高度的灵活性和可扩展性。

它允许不同的自治系统通过协商建立相互之间的路由连接，并传递广告有关网络前缀的路由信息。

BGP协议中的路由策略可以通过各种属性和标准进行配置，以满足网络运营商对路由控制的需求。

BGP路由协议使用了TCP作为其传输层协议，确保路由信息的安全可靠。

BGP协议通过向邻居节点发送UPDATE消息来传递路由信息，这些消息包含了路由器所掌握的网络前缀和相关属性。

BGP还支持路由反射和路由聚合等技术，以提高路由信息的传递效率和网络的可扩展性。

在BGP线路中，路由器之间通过建立TCP连接来交换路由信息。

BGP 路由器通过在AS之间扩散路由信息，实现了互联网中的全局路由计算。

BGP协议通过引入路径属性和控制策略，允许网络运营商根据自己的需求选择和控制路由流量，以提高网络的稳定性和性能。

总结起来，BGP线路是通过BGP路由协议建立的网络连接，用于在互联网中交换路由信息和控制数据包的转发。

BGP路由协议的特点在于其灵活性、可扩展性和安全性，它是构建互联网基础架构的关键技术之一。

OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议：:AS内部路由（本质区别），采用链路状态路由选路技术开放式最短路径优先协议是一种为IP网络开发的内部网关路由选择协议其由三个子协议组成hello协议，交换协议，扩散协议，其中hello协议负责检查链路是否可用并完成指定路由器和备份路由器；交换协议完成“主”，“从”路由器的选择和交换各自的路由数据库信息，扩散协议负责完成各路由器中路由数据库的同步维护不同厂商管理距离不同，思科OSPF的协议管理距离(AD)是110，华为OSPF的协议管理距离是10。

OSPF 采用链路状态路由选择技术，开放最短路径优先算法路由器互相发送直接相连的链路信息和它拥有的到其它路由器的链路信息。

每个 OSPF 路由器维护相同自治系统拓扑结构的数据库。

从这个数据库里，构造出最短路径树来计算出路由表。

当拓扑结构发生变化时， OSPF 能迅速重新计算出路径，而只产生少量的路由协议流量。

此外，所有 OSPF 路由选择协议的交换都是经过身份验证的。

主要优点收敛速度快；没有跳数限制；支持服务类型选路提供负载均衡和身份认证适用环境规模庞大、环境复杂的互联网OSPF协议的优点：OSPF能够在自己的链路状态数据库内表示整个网络，这极大地减少了收敛时间，并且支持大型异构网络的互联，提供了一个异构网络间通过同一种协议交换网络信息的途径，并且不容易出现错误的路由信息。

OSPF支持通往相同目的的多重路径。

OSPF使用路由标签区分不同的外部路由。

OSPF支持路由验证，只有互相通过路由验证的路由器之间才能交换路由信息；并且可以对不同的区域定义不同的验证方式，从而提高了网络的安全性。

OSPF支持费用相同的多条链路上的负载均衡。

OSPF是一个非族类路由协议，路由信息不受跳数的限制，减少了因分级路由带来的子网分离问题。

OSPF支持VLSM和非族类路由查表，有利于网络地址的有效管理OSPF使用AREA对网络进行分层，减少了协议对CPU处理时间BGP(边界网关协议):AS外部路由，采用距离向量路由选择BGP是唯一一个用来处理像因特网大小的网络协议，也是唯一能够妥善处理好不相关路由域间的多路连接协议。

BGP路由协议的配置与应用一、实验目的1．理解BGP路由协议的基本工作原理；2. 掌握BGP路由协议的基本配置方法；3. 掌握IGP路由和EGP路由相互之间的重新分发。

二、实验内容1. 根据网络拓扑图，组建网络；2. 配置设备互联地址及AS内部路由；3. 两个BGP发言人上分别配置BGP路由协议；4. 两个BGP发言人上分别配置IGP和EGP之间重新分发；5. 查看BGP路由表，及测试网络的连通性。

三、实验环境1. 三层交换机1台；2. 路由器 3台；3．连接电缆 若干。

四、实验步骤1、根据网络拓扑图，组建网络。

如图所示，AS100内部使用RIP互联，AS200内部使用OSPF互联，路由器R2和R3之间使用V.35 DTE/DCE线缆进行连接模拟广域网，R2和R3之间配置BGP，4台路由器上均设置一个loopback接口用于模拟连接网络的终端主机。

2. 自治系统AS100内部互联。

1）．三层交换机R1的配置#直接登陆进入用户视图，清除原有配置，并且要重新启动设备。

<H3C >undo startup saved-configuration…….yes<H3C >reboot…….yes#从登陆的用户视图进入系统视图<H3C >system-view#修改三层交换机名称[H3C]sysname R1#设置设备环回接口loopback 1的IP地址[R1]interface loopback 1[R1-Loopback1]ip address 10.1.1.1 32#创建VLAN 10，并添加以太网接口Ethernet1/0/24[R1]vlan 10[R1-vlan10]port Ethernet 1/0/24#设置VLAN 10接口的IP地址[R1]interface vlan-interface 10[R1-Vlan-interface10]ip address 10.1.2.2 255.255.255.252#配置路由器Router-ID[R1]router id 1.1.1.1#创建RIP进程1并进入RIP视图[R1]rip 1#设置RIP进程的版本号2[R1-rip-1]version 2#禁止RIP进程1的路由汇总[R1-rip-1]undo summary#指定与路由器相连的网段加入RIP协议计算[R1-rip-1]network 10.0.0.02）．路由器R2的配置#从登陆的用户视图进入系统视图<H3C >system-view#修改路由器名称[H3C]sysname R2#设置设备环回接口loopback 2的IP地址[R2]interface loopback 2[R2-Loopback2]ip address 10.3.1.1 32#设置以太网接口Ethernet 0/0的IP地址[R2]interface ethernet 0/0[R2-Ethernet0/0]ip address 10.1.2.1 255.255.255.252#设置广域网的串口端Serial 1/0的IP地址[R2]interface serial 1/0[R2-serial1/0]ip address 202.1.1.1 255.255.255.252#配置路由器Router-ID[R2]router id 2.2.2.2#创建RIP进程1并进入RIP视图[R2]rip 1#设置RIP进程的版本号2[R2-rip-1]version 2#禁止RIP进程1的路由汇总[R2-rip-1]undo summary#指定与路由器相连的网段加入RIP协议计算[R2-rip-1]network 10.0.0.03. 自治系统AS200内部互联。

bgp协议基本算法概述及解释说明1. 引言1.1 概述在当今互联网的架构中，路由协议扮演着至关重要的角色。

BGP（边界网关协议）作为一种常用的路由协议，被广泛应用于大规模网络中。

本文旨在对BGP协议的基本算法进行概述和解释说明，以帮助读者更好地理解该协议的工作原理和机制。

1.2 文章结构本文主要以"bgp协议基本算法"为主题，分为五个主要部分。

首先，引言部分将简要介绍BGP协议的重要性和本文的研究目的。

其次，BGP协议基本算法部分将详细介绍BGP协议的原理、邻居关系建立与维护以及路由选择与路径属性解析等内容。

接下来是BGP协议通信过程部分，将讨论发送BGP消息的格式及含义、消息交换机制与路由更新策略以及路由刷新与保持机制等内容。

然后，在BGP协议故障处理与安全性考虑部分，将探讨邻居关系异常处理及连接恢复策略、BGP路由振荡及其预防措施以及安全性机制与漏洞分析等相关问题。

最后，结论部分将总结本文的主要观点和发现结果，并对BGP协议未来发展做出展望和建议。

1.3 目的本文的目的是提供一个关于BGP协议基本算法的全面概述，以便读者能够深入理解该协议的设计原则、工作机制和安全性考虑。

通过阅读本文，读者将了解到BGP协议在网络中的重要作用，以及如何正确配置和管理BGP路由器，从而提高网络的可靠性和安全性。

此外，本文还将探讨BGP协议未来发展的趋势，并提出一些建议，以促进该协议在不断变化的互联网环境下持续发展和创新。

2. BGP协议基本算法:2.1 BGP协议简介:BGP（边界网关协议）是一种用于互联网中的路由选择协议，广泛应用于自治系统（AS）之间的路由交换。

它属于路径矢量类型的路由协议，使用TCP作为其传输层协议，通过交换NLRI（网络可达性信息）来实现路由信息的传递和学习。

BGP通过维护邻居关系和交换路由更新消息，使得网络中的各个自治系统能够相互了解并选择最佳的路径进行数据包转发。

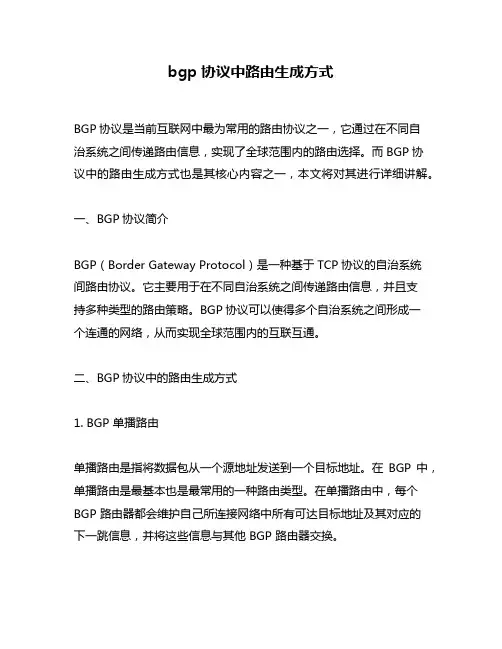

bgp协议中路由生成方式BGP协议是当前互联网中最为常用的路由协议之一，它通过在不同自治系统之间传递路由信息，实现了全球范围内的路由选择。

而BGP协议中的路由生成方式也是其核心内容之一，本文将对其进行详细讲解。

一、BGP协议简介BGP（Border Gateway Protocol）是一种基于TCP协议的自治系统间路由协议。

它主要用于在不同自治系统之间传递路由信息，并且支持多种类型的路由策略。

BGP协议可以使得多个自治系统之间形成一个连通的网络，从而实现全球范围内的互联互通。

二、BGP协议中的路由生成方式1. BGP 单播路由单播路由是指将数据包从一个源地址发送到一个目标地址。

在BGP 中，单播路由是最基本也是最常用的一种路由类型。

在单播路由中，每个BGP 路由器都会维护自己所连接网络中所有可达目标地址及其对应的下一跳信息，并将这些信息与其他 BGP 路由器交换。

多播（Multicast）指将数据包同时发送给多个目标设备。

在BGP 中，多播可以用来传递组播地址及其对应的下一跳信息。

BGP 路由器会将自己所连接网络中所有可达的组播地址及其对应的下一跳信息发送给其他 BGP 路由器，从而实现组播路由的传递。

3. BGP 无类别域间路由（CIDR）CIDR（Classless Inter-Domain Routing）是指无类别域间路由，它是一种更加灵活的 IP 地址分配方式。

在 CIDR 中，IP 地址不再按照 A、B、C 类地址进行划分，而是采用“前缀长度”来表示网络地址和主机地址的划分。

BGP 协议中支持 CIDR 的路由生成方式，可以更加有效地利用 IP 地址资源。

4. BGP 策略路由BGP 策略路由是指通过设置不同的路由策略来实现对数据包转发的控制。

在 BGP 中，可以通过设置不同的属性值来控制数据包转发路径。

例如，可以通过设置 AS Path 属性来限制数据包只能经过特定的自治系统进行转发；也可以通过设置 Local Preference 属性来控制数据包在本地自治系统中选择最优路径进行转发。

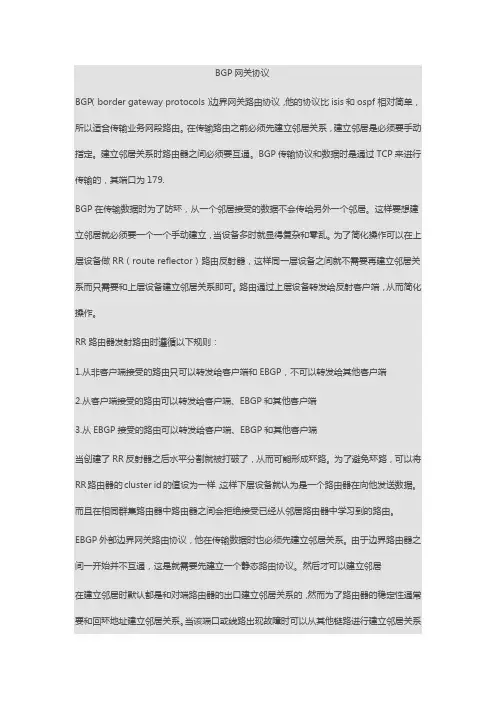

BGP网关协议BGP（border gateway protocols）边界网关路由协议，他的协议比isis和ospf相对简单，所以适合传输业务网段路由。

在传输路由之前必须先建立邻居关系，建立邻居是必须要手动指定。

建立邻居关系时路由器之间必须要互通。

BGP传输协议和数据时是通过TCP来进行传输的，其端口为179.BGP在传输数据时为了防环，从一个邻居接受的数据不会传给另外一个邻居。

这样要想建立邻居就必须要一个一个手动建立，当设备多时就显得复杂和零乱。

为了简化操作可以在上层设备做RR（route reflector）路由反射器，这样同一层设备之间就不需要再建立邻居关系而只需要和上层设备建立邻居关系即可。

路由通过上层设备转发给反射客户端，从而简化操作。

RR路由器发射路由时遵循以下规则：1.从非客户端接受的路由只可以转发给客户端和EBGP，不可以转发给其他客户端2.从客户端接受的路由可以转发给客户端、EBGP和其他客户端3.从EBGP接受的路由可以转发给客户端、EBGP和其他客户端当创建了RR反射器之后水平分割就被打破了，从而可能形成环路。

为了避免环路，可以将RR路由器的cluster id的值设为一样，这样下层设备就认为是一个路由器在向他发送数据。

而且在相同群集路由器中路由器之间会拒绝接受已经从邻居路由器中学习到的路由。

EBGP外部边界网关路由协议，他在传输数据时也必须先建立邻居关系。

由于边界路由器之间一开始并不互通，这是就需要先建立一个静态路由协议。

然后才可以建立邻居在建立邻居时默认都是和对端路由器的出口建立邻居关系的，然而为了路由器的稳定性通常要和回环地址建立邻居关系。

当该端口或线路出现故障时可以从其他链路进行建立邻居关系和传输数据。

这样我们就必须手工指定回环地址。

随之而来又出现了一个问题，默认情况下EBGP协议他的HOP值为1。

当手工指定回环地址后反而不会建立邻居关系，这时还需要重新设置一下HOP值将其改为2。

BGP协议互联网路由协议的原理与应用BGP（Border Gateway Protocol）是一种用于互联网中的路由协议，它扮演着连接不同自治系统（AS）的重要角色。

本文将介绍BGP协议的原理和应用。

一、BGP协议的原理BGP协议是一种路径矢量路由协议，其原理可以简单地描述为以下几个步骤：1. 邻居关系建立：BGP运行在不同的路由器之间，它们需要通过建立邻居关系来交换路由信息。

邻居关系的建立需要事先配置双方的IP地址和AS号码等信息。

2. 路由信息交换：一旦邻居关系建立，BGP路由器之间开始交换路由信息。

BGP路由器会将自身拥有的路由信息发送给邻居，邻居则会收到这些信息并将其加入自身的路由表中。

3. 路由更新与选择：BGP路由器会不断地接收并更新路由信息。

当有新的路由信息被接收时，BGP路由器会根据一定的规则进行路由选择，选择最优的路径并将其应用到自己的路由表中。

4. 路由保持与撤销：BGP路由器之间会周期性地发送路由保持消息，以维护邻居关系的稳定性。

同时，当某个路由不再可达或者邻居关系中断时，BGP路由器会将相应的路由信息从路由表中撤销。

二、BGP协议的应用BGP协议作为互联网中的主要路由协议，具有广泛的应用，其中一些重要的应用包括：1. 互联网自治系统之间的连接：BGP协议被用于连接不同的自治系统，使其能够互相交换路由信息。

通过BGP协议，不同的互联网服务提供商可以互相连接，实现全球互联的目标。

2. IP前缀策略控制：BGP协议可以用于控制IP前缀的路由策略。

通过BGP协议可以向其他自治系统宣告自己拥有的IP前缀，并根据需要进行过滤和控制，实现对网络流量的精确控制。

3. 多路径路由：BGP协议支持多路径路由，即在路由选择时可以选择多条路径。

这种灵活性可以提高网络的可靠性和负载均衡能力，确保网络的高可用性和稳定性。

4. 云服务提供商的网络扩展：随着云计算的发展，越来越多的企业将其应用和数据迁移到云端。
