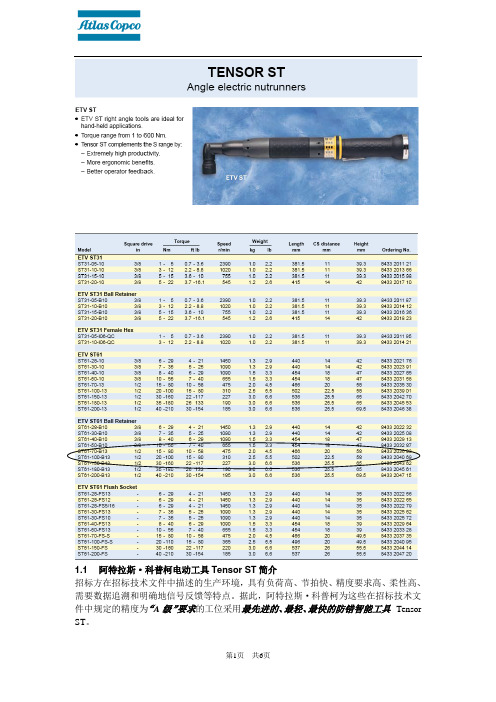

1.1 阿特拉斯·科普柯电动工具Tensor ST简介招标方在招标技术文件中描述的生产环境，具有负荷高、节拍快、精度要求高、柔性高、需要数据追溯和明确地信号反馈等特点。
据此，阿特拉斯·科普柯为这些在招标技术文件中规定的精度为“A级”要求的工位采用最先进的、最轻、最快的防错智能工具--TensorST。
Tensor ST 系统电动工具由电动拧紧工具、控制箱和电缆三部分组成。
1.1.1 电动工具部分拧紧工具由高性能直流无刷马达、减速行星齿轮、前端弯头组成。
模块化的设计使其在保证高精度的同时，具有小巧、高速、低噪（ 60 dB ）低振等良好的人机工程学优点；1) 拧紧角度控制精度±2度. 拧紧扭矩控制精度±3%；2) ST 工具的环境要求：环境温度-20ºC - 50ºC ，湿度≤90%，控制器工作电压为单相110V或230V 电压；3) 拧紧工具的弯头部分采用模块化设计，设计紧凑，传动齿轮用斜齿代替传统的直齿，增大接触面，使精度更高，使用寿命更长，运转平稳，噪音更低。
4) 电动工具靠近操作者位置上设有红、绿、黄、蓝四色信号灯，操作者可通过工具上的信号灯到拧紧结果的反馈信号。
绿灯亮表示拧紧合格，黄灯亮表示扭矩值低，红灯亮表示扭矩值高，并具有独特的蓝色信号灯设计，用户可以根据实际需要自行设定（如：所有拧紧完成、程序切换完成、有效拧松、总线通讯故障、工具锁死等）。
5) Tensor ST 系列电动工具上带有内置扬声器，可以通过声音/音乐给操作者更直接的拧紧结果反馈， 音频可以自行设定，充分体现人性化；6) 热插拔功能：工具在不断电情况下，可以直接和电缆插拔，避免了因操作失误对工具造成损坏；7) 过电流／过压自动保护系统有自动保护功能，过电流／过压／欠压会自动关闭系统并报警；8) 直柄工具上有环形正反转开关，使用者可根据自己的使用习惯通过编程软件更改转向；9) 工具为ST 工具专用电子附件（如条码扫描和程序选择）提供了一个内置节点，可以使电子附件直接背负在工具上，使操作者操作更加便利。
AC Tightening Technique阿特拉斯·科普柯拧紧技术五步拧紧-怎么达到零错误装配？错误越晚被发现，成本损失越大。
且损失不是简单的倍数关系，而是成几何级数增长。
装配开始工位1错误侦测成本: <2 min 操作人员时间工位2错误侦测成本: 10-30 min 操作人员时间+材料成本最终工位错误侦测成本: >30 min 操作人员时间+ 材料成本或者废次品更可怕的是用户发现错误成本: 产品价值, 未来的销售, 良好的形象等等。

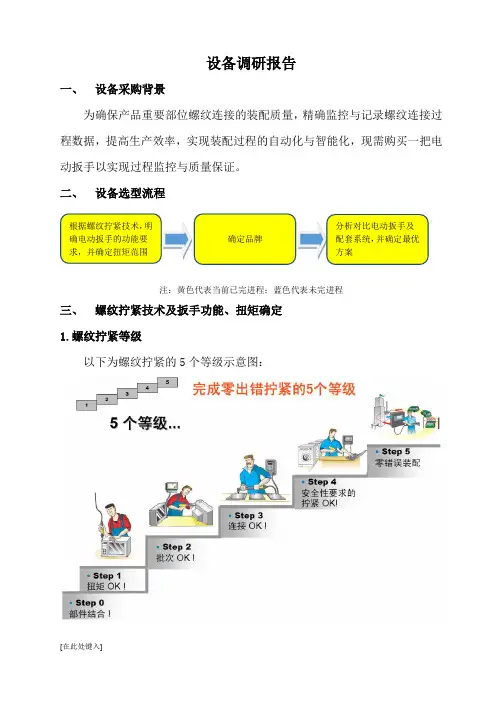

12发生在装配行业的一些常见的问题Conventional tool遗漏螺丝坏螺纹的螺丝扭矩错误过早切断错误/ 遗漏部件交付的质量?T重复性差•Hardjoint •Softjoint OK NOK品质损失返工遗漏12没有可追踪性5 个等级...12•Step 1扭矩OK !•Step 2批次OK !•Step 3连接OK !•Step 4安全性要求的拧紧OK!•Step 5零错误装配•Step 0部件结合!Step 0:把部件结合在一起过程质量级别:+ 速度快，没有反作用力-没有精度和过程的安全等级可言-操作人员和工具无法决定精度12345部件结合!所需设备:z 冲击扳手z 非断气的油压脉冲型工具离合器12Step 1.确保一个正确的拧紧扭矩所需设备:z 工具可以提供一个精确的和预先设定的扭矩过程质量等级:+工具有正确的扭矩精度-部分受操作人员和工件的影响12+/-25 to 40%+/-2,5Pulse AirImpact Wrench Tensor S/ST +/-5%Tensor DS/DL +/-10 to 25%Clutch tools +/-7,5 to 10%over 6σin accordance to ISO5393QMX /ETX+/-10 to 15%Step 1.确保一个正确的拧紧扭矩21Step 2.确保所有的螺丝被拧紧所需设备:z一个具有拧紧自动计数的系统过程质量等级:+工具有正确的扭矩精度+所有的螺丝都会被拧紧--依然不了解连接的状态21Step 2.确保所有的螺丝被拧紧z 你如何可以完全确认螺栓旋入是正确的？计算角度, 比如旋转度数的数值12345Step 3.确保连接正确完成零出错拧紧的5个等级z 旋入的角度监控12Step 1 angleacceptance windowacceptance windowTorqueAngleFinal targetSpeedStep 3.确保连接正确12TimeSpeedTorque50 ms在拧紧旋入过程中会暂停50 ms , 以消除弹性释放力z 两步拧紧消除了弹性释放力Step 3.确保连接正确12What is a safety critical joint? See the critical joint application guide on: /criticaljointStep 4.确保有安全性要求的连接件完全拧紧所需设备:z 通过一个可追踪校准的传感器进行扭矩控制z 对于扭矩结果进行文档保存z 在整个拧紧过程进行连续的监测Station 1Tighten with Pulse/ImpacttoolStation 2Click Wrench to secure it hasbeen fastenedStation 3Paint marker to prove it hasbeen tightened第一次就正确的理念Station 1更少的操作人员 更少的人力 更低的生产成本 更高的生产效率减少人机工程学问题 缩短生产线!12In the PAST:/过去:NOW:现在：Advant age:优点:12Tensor S 应用于安全性要求的装配:z 可追踪的数据(通过一个校准过的传感器)z 结果包括日期、时间和VIN 储存在控制器(PF) 中z结果会被送到更高等级的数据收集系统Step 4.确保有安全性要求的连接件完全拧紧Tensor S/ST 可追踪过程的循环12工具配备传感器，旋入& 实时监控结果存贮在PF3000 和ToolsNet 3000每一把工具的校准数据存贮扭矩的验证Power Focus 3000 内置的出错校验12z “拧紧OK”(每个螺拴OK/NOK 信号)z “批次OK”( 具有相同扭矩的一组螺拴OK/NOK信号)z “Job OK”( 使用一个PF3000拧紧的一系列的螺拴OK/NOK 信号)z “Cell job OK”(使用多个PF3000拧紧的一系列的螺拴OK/NOK 信号)Link to animation “Job”Link to animation “Cell Job”Tool enable to PF3000End of Footprint12ToolsNet案例: PF 内置的在线控制1. 产品进入工位–条形码扫描仪被激活2. 条形码被扫描–Batch/Job/Cell job 被选择，工具被激活3. 操作人员完成拧紧操作4. 每一次拧紧和条形码一起汇报给ToolsNet 数据库5. 当Job = OK 工具断开, 等待新的产品6. 当在Job OK 前产品到达印记末端, PF 输出报警ToolsNet 3000-“所有的拧紧都文档纪录”12z 自动收集来自于所有PF3000 和PowerMACS 控制器的数据z ToolsNet 储存每一个拧紧包括P roduct ID-number, T ool serial number, T ightening result, T races, D ate, T ime, etc.z 方便在数据库中搜索z 标准的报告Tools Net Server21Step 4.Case: Water tight engine assembly (Volkswagen Marine, Germany)21Step 5.确保零错误装配系统需求:z工具控制器和工厂网络的网络连接z局部鉴定z不合格产品管理21Step 5.确保零错误装配12Step 5.Case: BMW -KISSQKISSQ -serverProductioncontrolsystemToolsNet-精确的和预设定的工具扭矩-不受操作人员影响•连接OK !•安全性要求的拧紧OK!•零出错拧紧概要5 steps...-螺丝计数-无重复拧紧-坏的连接-角度监测=>连接控制-可计算数值-可追踪-拧紧数据收集-控制器和工厂生产系统网络连接-不合格产品管理•批次OK !•扭矩OK !-无精度和过程安全完成零出错拧紧的5个等级We are committed to your superior productivity throughinteraction and innovation.通过互动与创新，我们承诺您实现卓越生产力。
