直埋电缆线路(完整篇)

电缆直埋施工方案在进行建筑工程或者城市基础设施规划时，电缆直埋是一种非常常见的电力线路铺设方式。

相比于架空线路或者地下管道敷设电缆，电缆直埋施工有着更为简洁、美观的特点，同时能够减少对地面的占用，提高整体的城市审美性。

在电缆直埋施工中，施工方案的设计和执行至关重要，下面将介绍一种较为常见的电缆直埋施工方案。

1. 施工前准备在进行电缆直埋施工之前，需要进行详细的工程规划和准备工作。

首先，需要明确铺设电缆的线路走向和长度，设计并确定好施工图纸和方案。

同时，要对施工现场进行勘察，清除施工区域内的障碍物，确保电缆直埋线路的畅通。

2. 施工材料与设备准备在开展电缆直埋施工时，需要准备好一系列的施工材料和设备，包括电缆、管道、填土等材料，以及挖掘机、压路机等施工设备。

这些材料和设备将对施工进程起到重要的支撑作用。

3. 施工工序3.1 挖掘沟槽首先，需要根据施工设计图纸的要求，在地面上挖掘一条沟槽，用于放置电缆。

沟槽的深度和宽度应根据电缆数量和规格进行合理设计，保证电缆的安全铺设。

3.2 铺设电缆在挖掘完成的沟槽中，将电缆逐段铺设进去。

在铺设电缆时，要注意电缆的整齐排列和正确连接，避免出现交叉或者断裂的情况。

3.3 还原施工现场在电缆铺设完成后，需要将挖掘的沟槽进行填土处理，并使用压路机进行夯实。

此外，需要清理施工现场，保持整洁。

4. 施工验收电缆直埋施工完成后，需要进行验收工作。

验收工作主要包括对电缆连接和铺设质量的检查，确保电缆直埋线路的安全性和可靠性。

同时，还需要对施工现场进行环境清理，恢复原样，并进行施工记录和档案整理。

通过上述施工方案的实施，可以有效地完成电缆直埋工程，并确保线路的正常使用和维护。

良好的施工方案和规范的操作流程对于保障电缆工程的质量具有重要意义。

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。

分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。

监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。

(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3)电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

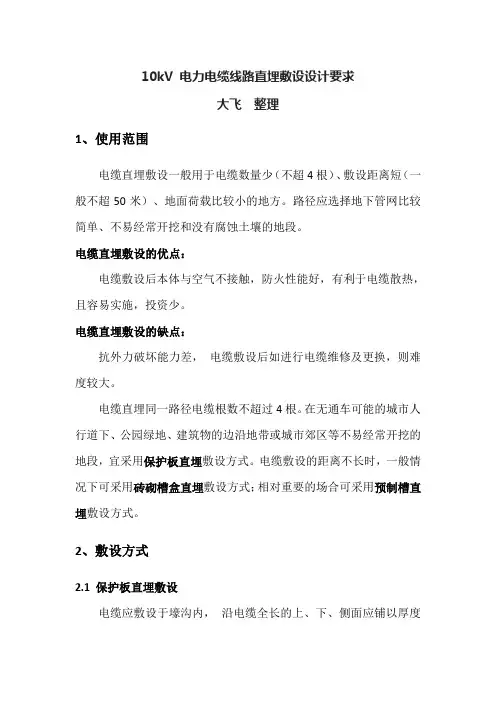

10kV 电力电缆线路直埋敷设设计要求大飞整理1、使用范围电缆直埋敷设一般用于电缆数量少（不超4根）、敷设距离短（一般不超50米）、地面荷载比较小的地方。

路径应选择地下管网比较简单、不易经常开挖和没有腐蚀土壤的地段。

电缆直埋敷设的优点：电缆敷设后本体与空气不接触，防火性能好，有利于电缆散热，且容易实施，投资少。

电缆直埋敷设的缺点：抗外力破坏能力差，电缆敷设后如进行电缆维修及更换，则难度较大。

电缆直埋同一路径电缆根数不超过4根。

在无通车可能的城市人行道下、公园绿地、建筑物的边沿地带或城市郊区等不易经常开挖的地段，宜采用保护板直埋敷设方式。

电缆敷设的距离不长时，一般情况下可采用砖砌槽盒直埋敷设方式；相对重要的场合可采用预制槽直埋敷设方式。

2、敷设方式2.1 保护板直埋敷设电缆应敷设于壕沟内，沿电缆全长的上、下、侧面应铺以厚度不小于100mm 的软土或砂层，电缆全长应覆盖保护板，宽度不小于电缆两侧各50mm。

电缆壕沟底应位于原状土层，地基承载力特征值fak ≥100kPa。

如建设地点有孔穴、虚土坑，或土层分布不均匀，应先进行地基处理，达到要求后施工。

敷设前应将沟底铲平夯实。

电缆埋设后回填土应分层夯实，压实系数应不小于0.94。

地面恢复形式满足市政要求，不得造成路面塌陷。

▲图保护板直埋敷设断面示意图2.2 砖砌槽盒直埋敷设位于普通黏土层，地下水位不影响土方的开挖，地基承载力特征值fak≥100kPa，场地为同一标高。

当具体工程中实际情况有所变化时，应对有关项目进行相应的调整。

填充砂或细土，并盖上盖板。

砖砌槽盒的垫层采用不低于C15的混凝土，槽壁采用不低于MU10的普通砖，不低于M10的水泥砂浆砌筑，需做防水地段另做防水处理。

盖板采用C20 细石混凝土预制，现场安装。

砖砌槽盒直埋敷设不宜设置电缆接头，不推荐敷设在与其他管线交叉的地方。

▲图砖砌槽盒直埋敷设断面示意图2.3 预制槽直埋敷设位于普通黏土层，地下水位不影响土方的开挖，地基承载力特征值fak≥100kPa，场地为同一标高。

卡力岗变-莫多电站110kV线路工程110kV 电缆线路（穿管直埋）施工技术方案及保障措施批准：2010年 07 月 26 日审核：2010年 07 月 26 日编制：2010年 07 月 26 日第一章工程概况及电缆线路设计说明一、工程概况本工程为青海兴海莫多水电开发有限公司所属莫多水电站的110kV送出线路工程。

线路起于110kV卡力岗变, 止于在建莫多电站110kV升压站。

线路除在110kV卡力岗变出线段0.2km采用电缆线路敷设外，其余采用架空线路呈单回路架设至莫多电站升压站，线路正常时需输送的最大容量为48MW,导线采用LGJ-240型钢芯铝铰线，电缆采用300mm2截面铜芯交联聚乙烯绝缘电缆。

线路全长约 6.11km，其中电缆线路长0.2km，架空线路长5.91km。

二、电缆线路设计说明1、路径简述线路自110kV卡力岗变西数第一出线间隔采用电缆引下，而后向南继续采用电缆敷设至变电所南侧内围墙后，拐向西沿围墙外侧向西敷设，穿过变电站西侧外围墙后，线路拐向北，在耕地敷设，敷设约92m后立电缆终端塔改为架空线路。

2、电缆及其附件选择本工程在110kV卡力岗变需采用电缆进线，根据电缆输送容量及环境条件，电缆拟采用国产单芯交联聚乙烯绝缘皱纹铝护套低烟、无卤、阻燃聚烯烃外护套纵向阻水电力电缆，其型号DWZR-YJLW03－Z 110/1×300，电缆的标称截面为300mm2。

电缆附件采用YJZGG型110kV 干式绝缘终端与变电站户内开关联接，其型号为YJZGG-110/1×300；采用YJZWI4型110kV 户外预制式终端与架空导线联接，其型号为YJZWI4-110/1×300。

3、电缆敷设方式电缆敷设在直线段采用穿管（玻璃钢管）直埋敷设方式,在弯曲处采用蛇形软管铺砖敷设方式，电缆埋深均为1.5m，并在两侧电缆终端处设置余长。

,电缆弯曲半径不小于电缆直径的20倍。

电缆线路施工验收规范(gb50168-92)————————————————————————————————作者：————————————————————————————————日期：电气装置安装工程电缆线路施工验收规范（gb50168-92）第一章总则第二章运输与保管第三章电缆管的加工及敷设第四章电缆支架的配制与安装第五章电缆的敷设第一节一般规定第二节生产厂房内及隧道、沟道内电缆的敷设第三节管道内电缆的敷设第四节直埋电缆的敷设第五节水底电缆的敷设第六节桥梁上电缆的敷设第六章电缆终端和接头的制作第一节一般规定和准备工作第二节制作要求第七章电缆的防火与阻燃第八章工程交接验收附录一本规范名词解释附录二侧压力和牵引力的常用计算公式第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

第1.0.2条本规范适用于500kv及以下电力电缆、控制电缆线路安装工程的施工及验收。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

第1.0.3条电缆线路的安装应按已批准的设计进行施工。

第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。

当产品有特殊要求时，并应符合产品的要求。

第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。

当需长期保管时，应符合设备保管的专门规定。

第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

第 1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。

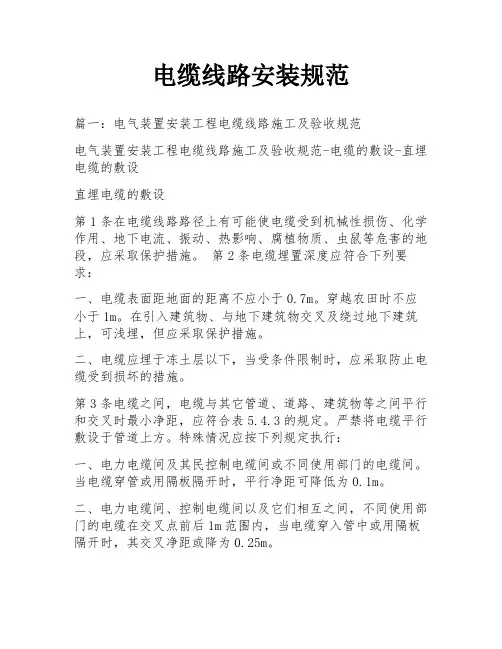

电缆线路安装规范篇一：电气装置安装工程电缆线路施工及验收规范电气装置安装工程电缆线路施工及验收规范-电缆的敷设-直埋电缆的敷设直埋电缆的敷设第1条在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段，应采取保护措施。

第2条电缆埋置深度应符合下列要求：一、电缆表面距地面的距离不应小于0.7m。

穿越农田时不应小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑上，可浅埋，但应采取保护措施。

二、电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损坏的措施。

第3条电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时最小净距，应符合表5.4.3的规定。

严禁将电缆平行敷设于管道上方。

特殊情况应按下列规定执行：一、电力电缆间及其民控制电缆间或不同使用部门的电缆间。

当电缆穿管或用隔板隔开时，平行净距可降低为0.1m。

二、电力电缆间、控制电缆间以及它们相互之间，不同使用部门的电缆在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时，其交叉净距或降为0.25m。

三、电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其它管道（沟）之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为0.25m。

四、电缆与热管道（沟）及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃。

五、当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，采取防电化腐蚀措施。

电缆之间，电缆与管道、道路、建筑物之间第6条直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

第7条直埋电缆回填上前，应经隐蔽工程验收合格。

回填土应分层夯实。

篇二：电缆敷设国家标准GB50217电缆敷设国家标准GB50217-94 (5 电缆敷设)GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择，应符合下列规定：(1)避免电缆遭受机械性外力、过热、腐蚀等危害。

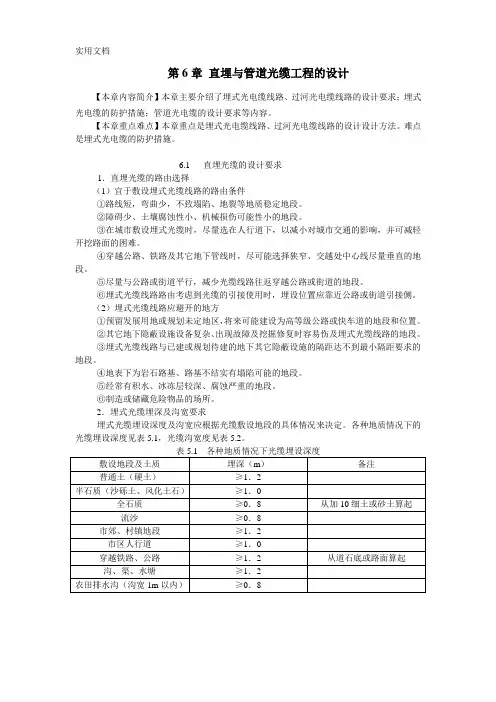

第6章直埋与管道光缆工程的设计【本章内容简介】本章主要介绍了埋式光电缆线路、过河光电缆线路的设计要求；埋式光电缆的防护措施；管道光电缆的设计要求等内容。

【本章重点难点】本章重点是埋式光电缆线路、过河光电缆线路的设计设计方法。

难点是埋式光电缆的防护措施。

6.1 直埋光缆的设计要求1．直埋光缆的路由选择（1）宜于敷设埋式光缆线路的路由条件①路线短，弯曲少，不致塌陷、地裂等地质稳定地段。

②障碍少、土壤腐蚀性小、机械损伤可能性小的地段。

③在城市敷设埋式光缆时，尽量选在人行道下，以减小对城市交通的影响，并可减轻开挖路面的困难。

④穿越公路、铁路及其它地下管线时，尽可能选择狭窄、交越处中心线尽量垂直的地段。

⑤尽量与公路或街道平行，减少光缆线路往返穿越公路或街道的地段。

⑥埋式光缆线路路由考虑到光缆的引接使用时，埋设位置应靠近公路或街道引接侧。

（2）埋式光缆线路应避开的地方①预留发展用地或规划未定地区，将来可能建设为高等级公路或快车道的地段和位置。

②其它地下隐蔽设施设备复杂、出现故障及挖掘修复时容易伤及埋式光缆线路的地段。

③埋式光缆线路与已建或规划待建的地下其它隐蔽设施的隔距达不到最小隔距要求的地段。

④地表下为岩石路基、路基不结实有塌陷可能的地段。

⑤经常有积水、冰冻层较深、腐蚀严重的地段。

⑥制造或储藏危险物品的场所。

2．埋式光缆埋深及沟宽要求埋式光缆埋设深度及沟宽应根据光缆敷设地段的具体情况来决定。

各种地质情况下的光缆埋设深度见表5.1，光缆沟宽度见表5.2。

表5.2 光缆沟底宽度3．光缆结构的选择PE内护层+防潮铠装层+PE外护层，或防潮层+PE内护层+铠装层+PE外护层，宜选用GYTA53、GYTA553、GYTA23、GYTS、GYTY53等结构。

4．直埋光缆与其他建筑设施、树木的距离要求如表5.3。

5. 光缆路由标石的设置光线路由标石的作用，是标定光缆线路的走向、线路设施的具体位置，以供维护部门的日常维护和故障查修等。

直埋电缆施工方案电缆直埋施工是一种常见的电力线路敷设方式，它能够减少电缆线路的故障率，降低施工成本，提高线路的可靠性。

以下是电缆直埋施工的一个基本方案：1. 前期准备工作（1）确定敷设路线：根据所需敷设的电缆线路以及地形、交通等因素，确定电缆的敷设路线，并进行测量和规划。

同时，需与相关部门协商，确保敷设路线无法破坏地下管线以及环境。

（2）材料采购：根据电缆线路的需求，采购合适的电缆、管道、护套等材料，保证工程的顺利进行。

2. 施工方案设计与布置（1）派遣施工人员：根据施工量和工期，安排足够数量的施工人员，确保工程能够按时完成。

（2）清理施工路线：清理敷设路线，将路面上的杂草、杂物等清除干净，以确保施工的顺利进行。

（3）开挖沟槽：根据敷设电缆线路的要求，开挖适当宽度和深度的沟槽。

当需要穿越道路时，需使用适当的道路封闭措施，确保交通安全。

（4）敷设电缆：根据施工图纸和设计要求，将电缆放入沟槽中，并确保电缆的起始和终止点牢固可靠。

同时，需保证电缆的弯曲半径符合相关标准。

（5）填埋沟槽：在电缆敷设完毕后，将沟槽填埋，确保电缆的固定和保护。

填埋过程中，需保证沟槽填土的均匀和牢固。

（6）验收与完工：在施工完毕后，进行电缆的验收工作。

主要包括电缆的导通测试、绝缘电阻测试以及外观质量检查等。

如发现不合格，需及时进行修复和更换。

总结：电缆直埋施工方案主要包括前期准备工作、施工方案设计与布置、电缆敷设、填埋沟槽以及验收与完工等步骤。

通过科学合理的施工方案，能够确保电缆线路的安全、可靠运行。

同时，施工过程中需严格遵守安全生产规范和环境保护要求，确保施工过程的安全、环保。

直埋电缆施工方案直埋电缆施工方案一、编制说明及依据施工依据及采用的标准、规范及资料如下：《电力工程电缆设计规范》GB 50217-《电气装置安装工程接地装置施工及验收规范》（GB50169- ）《电气装置安装工程质量检验及评定规程》（DLT5161—）二、施工准备1. 作业条件要求(1) 电缆线路的安装工程应按施工图进行施工。

(2) 与电缆线路安装有关的建、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2. 施工前准备(1) 电缆的技术准备已完成。

(2) 敷设电缆的通道无堵塞。

(3) 敷设电缆施工机具及施工用料已准备好，防护盖板贮备充分，电缆敷设架搭设完毕，且符合安全要求。

(4) 电缆线路施工方案或施工组织设计已经编制。

(5) 电缆型号规格及长度与设计资料核对无误。

(6) 临时联络指挥系统的设置。

3. 技术准备(1) 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2) 施工前应组织施工人员充分熟悉相关图纸及设计要求。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。

(3) 施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

4. 材料准备(1) 电缆应具有出厂合格证、(2) 对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损现象。

(3) 电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。

橡套、塑料电缆外及绝缘层无老化及裂纹。

5. 劳动力准备电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。

其中设安全员1人；技术员3人；工人20人。

6. 机具准备(1) 根据确定的施工方案及施工进度计划，确定施工机具需用量。

(2) 组织施工机具设备的落实，保证按期进场。

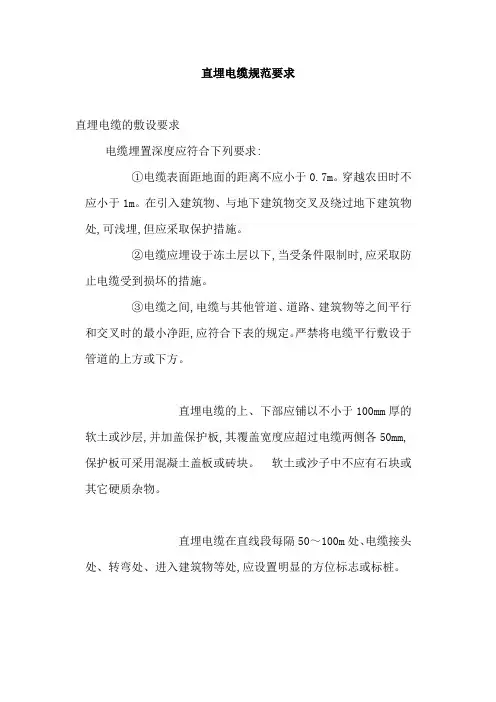

直埋电缆规范要求直埋电缆的敷设要求电缆埋置深度应符合下列要求:①电缆表面距地面的距离不应小于0.7m。

穿越农田时不应小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。

②电缆应埋设于冻土层以下,当受条件限制时,应采取防止电缆受到损坏的措施。

③电缆之间,电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距,应符合下表的规定。

严禁将电缆平行敷设于管道的上方或下方。

直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层,并加盖保护板,其覆盖宽度应超过电缆两侧各50mm,保护板可采用混凝土盖板或砖块。

软土或沙子中不应有石块或其它硬质杂物。

直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。

直埋电力电缆的敷设要求主要有:①直埋电缆应有铠装和防腐保护层。

②直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m,若不能满足上述要求,应采取保护措施。

③直埋电缆应在电缆上、下均匀铺设100mm厚细砂或软土,垫层上侧应用水泥盖板或砖衔接覆盖,回填土时应去掉砖、石等杂物。

④直埋电缆在拐角、接头、交叉、进出建筑物等地段,应设明显的方位标桩。

直线段应适当增设标桩。

标桩露出地面以上150mm为宜。

⑤电缆经过含有酸碱、矿渣、石灰等的场所时,不应直接埋设；必须经过该地段时,应采用缸瓦管、水泥管等防腐保护措施。

⑥直埋电缆不应水平敷设在各种管道上面或下面；⑦电缆沿坡敷设时,中间接头应保持水平,多条电缆同沟敷设时,中间接头的位置应前后错开。

⑧敷设电缆时,应防止电缆扭伤和过分弯曲,电缆弯曲半径与电缆外径的比值不应小于下列规定:纸绝缘多芯电力电缆,铅包15倍、铝包25倍。

电力电缆敷设前应检查电力电缆的型号、规格及长度是否符合设计要求,是否有外力损伤。

低压电力电缆用1000V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于10MΩ；高压电力电缆用2500V兆欧表摇测绝缘电阻,绝缘电阻值一般不应低于400MΩ。

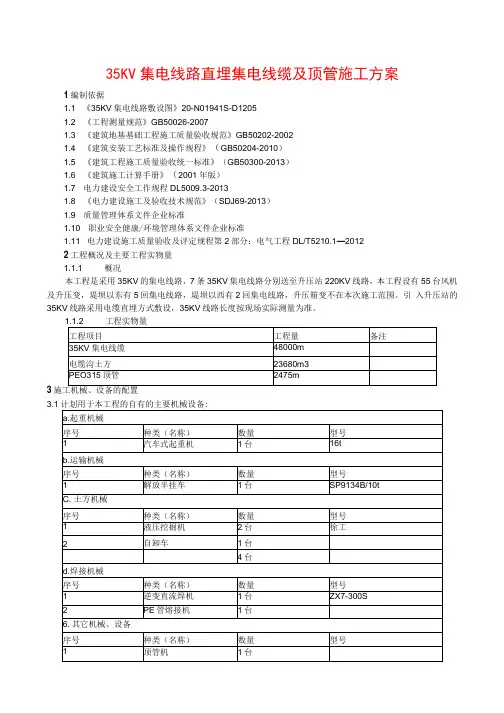

35KV集电线路直埋集电线缆及顶管施工方案1编制依据1.1 《35KV集电线路敷设图》20-N01941S-D12051.2 《工程测量规范》GB50026-20071.3 《建筑地基基础工程施工质量验收规范》GB50202-20021.4 《建筑安装工艺标准及操作规程》（GB50204-2010）1.5 《建筑工程施工质量验收统一标准》（GB50300-2013）1.6 《建筑施工计算手册》（2001年版）1.7 电力建设安全工作规程DL5009.3-20131.8 《电力建设施工及验收技术规范》（SDJ69-2013）1.9 质量管理体系文件企业标准1.10 职业安全健康/环境管理体系文件企业标准1.11 电力建设施工质量验收及评定规程第2部分：电气工程DL/T5210.1—20122工程概况及主要工程实物量1.1.1 概况本工程是采用35KV的集电线路，7条35KV集电线路分别送至升压站220KV线路，本工程设有55 台风机及升压变，堤坝以东有5回集电线路，堤坝以西有2回集电线路，升压箱变不在本次施工范围。

引入升压站的35KV线路采用电缆直埋方式敷设，35KV线路长度按现场实际测量为准。

33.1风力发电项目施工方案45.2.1施工人员体检能够适应现场工作，施工人员安全考试合格后，方可进入施工现场，技工经培训后方可上岗。

1.1.3 材料按计划及时进入现场，按平面图整齐堆放。

1.1.4 施工人员经过三级安全教育合格后方可进入施工现场；参加本工作人员经施工技术交底清楚后, 方可开始施工。

1.1.5 施工人员进厂，首先要进行安全生产意识教育，文明施工的标准化教育，质量创精品意识教育。

提高施工人员的思想意识，做到人人心中有目标，事事有标准，产品有实物比较。

1.1.6 班队长要清楚本班队所承担的施工项目施工顺序、施工方法、施工工艺要求，施工人员主要掌握施工方法、施工工艺。

1.1.7 参加施工人员进入施工现场，必须戴好安全帽，严禁酒后进入施工现场作业，施工现场严禁吸烟。

第1篇一、工程概况1. 工程名称：XX地区电缆线路施工工程2. 工程地点：XX地区3. 工程规模：本工程主要涉及电缆线路铺设、电缆附件安装、电缆沟开挖及回填等施工内容。

4. 工程期限：根据合同要求，确保在规定工期内完成施工任务。

5. 施工单位：XX施工单位二、施工组织设计1. 施工队伍：组建一支具备丰富经验的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。

2. 施工设备：配备挖掘机、装载机、自卸车、电缆敷设车、电缆牵引机、电缆接头盒、电缆试验设备等。

3. 施工材料：选用符合国家标准的电缆、电缆附件、绝缘子、接地线、支架等。

4. 施工方法：采用人工开挖电缆沟、电缆敷设、电缆附件安装、电缆试验、电缆沟回填等施工方法。

三、施工工艺及流程1. 施工准备（1）熟悉图纸，了解工程特点、施工要求、施工难点。

（2）组织施工队伍进行技术交底，明确施工任务、质量要求、安全措施。

（3）办理相关施工许可手续，确保工程合法合规。

2. 施工流程（1）电缆沟开挖：根据设计要求，采用人工开挖或机械开挖，确保沟槽深度、宽度符合设计要求。

（2）电缆敷设：根据设计要求，采用电缆敷设车或人工敷设，确保电缆敷设平直、整齐。

（3）电缆附件安装：根据设计要求，安装电缆接头盒、绝缘子、接地线等电缆附件。

（4）电缆试验：对敷设好的电缆进行试验，确保电缆质量符合国家标准。

（5）电缆沟回填：回填电缆沟，确保沟槽平整、坚实。

3. 施工工艺（1）电缆沟开挖：采用人工或机械开挖，确保沟槽深度、宽度符合设计要求。

开挖过程中，注意保护地下管线，防止损坏。

（2）电缆敷设：采用电缆敷设车或人工敷设，确保电缆敷设平直、整齐。

电缆敷设过程中，注意电缆的弯曲半径，防止电缆损伤。

（3）电缆附件安装：根据设计要求，安装电缆接头盒、绝缘子、接地线等电缆附件。

安装过程中，确保电缆附件连接牢固、密封。

（4）电缆试验：对敷设好的电缆进行试验，包括绝缘电阻、直流电阻、交流耐压等。

电缆直埋施工工艺全文共四篇示例，供读者参考第一篇示例：电缆直埋施工工艺是指将电缆直接埋入到土壤中进行铺设和接地的施工方法。

电缆直埋施工工艺通常适用于需要长距离传输电力或通讯信号的地下敷设工程，如高压输电线路、城市电力配网、通讯网络等场合。

一、电缆直埋施工前的准备工作1. 确定施工方案：在开始电缆直埋施工前，需要根据具体工程要求和环境条件制定施工方案。

方案中需要包括电缆的类型、规格、铺设深度、施工进度等内容。

2. 地面勘测：进行地面勘测是为了确定电缆线路的走向、长度、深度以及有无障碍物等信息，为施工提供准确的参考。

3. 土壤分析：对所需铺设电缆的具体铺设位置进行土壤勘查和分析，以确定土壤的稳定性和承载力，保证电缆直埋施工的安全性。

4. 备齐施工所需的工具和材料：电缆直埋施工需要使用各种工具和材料，如挖掘机、铲车、电缆卷轴、埋地管道等，在施工前需要提前做好准备，确保施工顺利进行。

二、电缆直埋施工的具体步骤1. 开挖沟槽：根据设计要求和地面勘测结果，在地面上开挖需要铺设电缆的沟槽。

沟槽的宽度和深度应根据电缆的规格和要求进行设计，保证电缆的安全铺设。

2. 埋设电缆：在开挖好的沟槽中，将需要铺设的电缆一段段地逐步铺设进去。

在铺设电缆时，需要注意电缆的弯曲半径和接头的处理，保证电缆的质量和信号传输的稳定性。

3. 埋设保护管道：为了保护电缆免受外界环境和机械损害，通常会在电缆外面再加设一层保护管道。

保护管道的材质和尺寸应根据电缆规格和工程要求进行选择。

4. 进行接地处理：在电缆直埋施工中，接地是非常重要的一环，可以有效地保护电缆和设备免受雷击和静电等影响。

在电缆末端和接口处应进行专门的接地处理。

5. 填埋恢复：在电缆铺设完成后，需要对沟槽进行恢复填埋，同时进行土壤的夯实和整平工作，保证地面的平整和安全。

6. 进行绝缘测试：在电缆直埋施工完成后，需要对电缆进行绝缘测试，以确认电缆的运行稳定性和安全性。

测试结果符合规定要求后，方可投入使用。

编号：TQC/K471电缆直埋施工方案完整版Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems.【适用制定规则/统一目标/规范行为/增强沟通等场景】编写：________________________审核：________________________时间：________________________部门：________________________电缆直埋施工方案完整版下载说明：本解决方案资料适合用于解决各类问题场景，通过提出的方法与对策来应付，常见种类如计划方案、设计方案、施工方案、技术措施，本质是人和产品之间建立可触达的桥梁，实现匹配问题，修正问题，预防未来出现同类问题。

可直接应用日常文档制作，也可以根据实际需要对其进行修改。

一、工程概况本小区采用10KV电源供电，10KV电源分别引自市政的10KV线路，小区设有箱变2台，对小区的各用电点进行供电，箱变A供北区的东面部分住宅的用电，箱变B供南区的东面部分住宅的用电，箱变不在本次施工范围。

引入小区内的10KV 线路采用电缆直埋方式敷设10KV线路长度按现场实际测量为准。

二、编制依据1、招标施工图及招标文件。

2、涉及的施工规范及标准：（1）《建筑安装质量检验评定标准》（2）《建筑安装工艺标准及操作规程》（3）《电气设备安装工程施工及验收规范》（4）建筑工程施工质量验收统一标准（GB50300-2001）（5）建筑电气工程施工质量验收规范（GB50303-2002）（6）其他相关现行有效的国家、地方、行业的标准、规范、规程三、施工部署1、质量目标:本工程质量目标为合格.2、管理机构本工程管理架构在项目部管理架构中增加了专业管理人员，本工程实施项目法施工。

电缆直埋敷设直埋电缆沟的开挖1、开挖的技术要求(1)用白粉划线标出实际的电缆线路挖沟范围，以便与市政建设其他工程分工同时进行挖沟，沟的宽度一般一条电缆时0.4〜0.5m，两条电缆时为0.6m 左右。

电缆条数较多时，宽度应作相应比例的增加，弯曲处应满足电缆弯曲半径的要求。

(2)挖沟深度为0.9〜1.2m，若有规划时应满足规划要求。

(3)挖掘时应将路面材料下面土层分别放置距沟边0.3m以外的两旁。

(4)挖掘时还应考虑土质和周围设施情况，土质酥松或对建筑物有影响时，应做好支撑加固措施。

(5)挖掘时应考虑交通安全，采取设置隔离护栏、设置警告标志、夜间挂红灯等安全措施。

(6)穿越道路的电缆线路应与市政协调确定施工方案，如采用道路开挖，可用按道路宽度分段预埋管道的施工方法或在夜间施工的施工办法解决，以免影响交通；如无法进行路面开挖，可采用顶管的施工方法进行穿越。

2、施放电缆当直埋电缆沟挖好、平整、夯实，打好垫层后，电缆就可放入沟中，施放电缆线的方法如下：(1)清理电缆沟。

应在放线前清理一次电缆沟，将杂物清楚。

(2)沟内安置滚轮。

电缆放线时，一般必须在沟内安置好直线滚轮，每隔3-5m 放置一个滚轮，其间距与电缆单位长度的质量有关，电缆越重间距越小。

直线段的滚轮应放置在一条直线上，在转弯处应放置转角滚轮或转角滚轮组。

(3)架设电缆盘及牵引。

1) 用专用线盘支架将电缆盘顶离地面5〜10c m即可。

2) 应有电缆盘紧急制动措施，简易的或暂时安装的机械式制动装置视实际需要而定。

3）电缆线应从盘的上方引入电缆沟中，这样可使电缆引入电缆沟时的弯曲半径增大，同时又可使牵引力减小。

4）机械牵引时，牵引机械应固定稳当，电缆应装好拉线头或套好钢丝套。

5）在接头处的电缆不应有重叠。

人工敷设时重叠长度不应大于0.5m，机械敷设时重叠长度不小于1.5m。

（4）覆土。

电缆施放好后，取出滚轮，应沿电缆全长的上、下紧邻两侧铺以厚度不小于100mm勺软土或砂层，在盖上水泥保护板。

目录10kV电力电缆直埋敷设的施工方法 (1)10kv电缆敷设方案 (4)电缆敷设施工方案 (9)电缆施工方案(冬季) (16)电缆线路施工方案 (25)10kV电力电缆直埋敷设的施工方法1、施工前必须进行现场实地勘察，画好电缆走向图，尽量避开高温地段和带有化学物质的土壤。

在城市街道广场，电缆应敷设在人行道或街道边侧下方，并且距建筑的基础不得小于600mm。

还要考虑与热力管道距离不得小于2000 mm，电缆交叉时距离不得小于500 mm，与通信电缆的距离应大于500 mm。

2、电缆埋入地下的深度不应小于700 mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于700 mm。

为了便于开挖，电缆沟的宽度：单条电缆一般是350 mm，但多条电缆应考虑不能重叠。

电缆互相间要有一定的距离，以有利于散热，且如果有一条电缆发生故障需要修理和更换，不会影响其他电缆的正常运行。

所以电缆沟的宽度应依据电缆的数量决定。

直埋电缆沟如附图所示。

3、挖沟完毕，应按设计进行验收。

沟底应平整，深浅一致，沟底必须有一层良好土层，防止石头或杂物凸起，同时要处理好易塌陷的地段，无防腐功能的电缆，经过带有化学物质的土壤要准备好塑料管，敷设时电缆穿入塑料管，以防直接和带有化学物质的土壤接触。

穿过道路的电缆必须事先埋设机械强度较高的管子，管子的内径应大于电缆外径1.5倍。

4、再次核对电缆的型号、长度、规格和电缆头辅料。

5、建议采用交联聚乙烯电缆。

因交联聚乙烯电击强度高，绝缘电阻大，耐热性能好，重量轻，并可用在落差大的场所。

6、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。

施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍（油纸绝缘电缆为20倍）。

电缆是由线芯、主绝缘、内保护和外保护组成的，一旦把电缆扭成死角，电缆线芯会变形，造成电缆绝缘层的电场分布发生畸变，损坏电缆绝缘。

油纸绝缘电缆弯曲大将会严重破坏电缆的内部结构。

所以放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。

验收项目电力电缆验收标准（直埋）验收日期：验收标准引用标准验收结果1、电缆埋置深度应符合下列要求：a 电缆表面距地面的距离不应小于0.7m。

穿越农田时不应小于1m。

在引入建筑物、与地下建筑物交叉及GB50168-2006绕过地下建筑物处，可浅埋，但应采取保护措施。

（ 5.2.1）b 电缆应埋设于冻土层以下，当受件限制时，应采取防止电缆受到损坏的措施。

2 严禁将电缆平行敷设于管道的上方或下方。

特殊情况应按下列规定执行：a电力电缆间及其与控制电缆间或不同使用部门的电缆间，当电缆穿管或用隔板隔开时，平行净距可降低为 0.1m。

b电力电缆间、控制电缆间以及它们相互之间，不同使用部门的电缆间在交叉点前后 1m 范围内，当电缆穿入管中或用隔板隔开时，其交叉净距可降为 0.25m。

直埋电缆的敷设c 电缆与热管道 (沟 )、油管道 (沟)、可燃气体及易燃液体管道 (沟 )、热力设备或其他管道 ( 沟)之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m 范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为0.25m。

d 电缆与热管道(沟 )及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃。

e当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，应采取防电化腐蚀措施。

f直埋电缆穿越城市街道、公路、铁路，或穿过有载重车辆通过的大门时，进入建筑物的墙角处，进入隧道、人井，或从地下引出到地面时，应将电缆敷设在满足强度的管道内，并将管口堵好。

g高电压等级的电缆宜敷设在低电压等级电缆的下面。

3、电缆与铁路、公路、城市街道、厂区道路交叉时，应敷设于坚固的保护管或隧道内。

电缆管的两端宜伸出道路路基两边各 2m；伸出排水沟 0.5m；在城市街道应伸出车道路面。

4、直埋电缆的上、下部应铺以不小于 100mm 厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各 50mm，保护板可采用混凝土盖板或砖块。

(完整word)电缆线路的巡视检查周期为
电缆线路的巡视检查周期为：
①直埋电缆,隧道中、沟道中及沿桥梁架设的电缆，每3个月一次；
②竖井中敷设的电缆，至少每半年一次；
③室外电缆终端头，应每月一次;
④变(配）电所内的电缆终端头应与高压配电装置的巡视检查一起进
行；
⑤暴雨后,对可能冲刷出地面的电缆路段应进行特殊巡视检查。

直埋
电缆的巡视检查内容有：
①电缆路径附近有无挖掘工程；、
②电缆路径标桩是否完整无缺;
③沿线路面有无堆放重物及搭盖临时建筑；
④线路附近有无酸、碱等腐蚀性排泄物以及堆放石灰等；
⑤露出地面的保护管（钢管、角钢）有无锈蚀现象，其固定是否牢固;
⑥引入室内的电缆穿管处是否封堵严密。
