铸造造型工序作业指导书

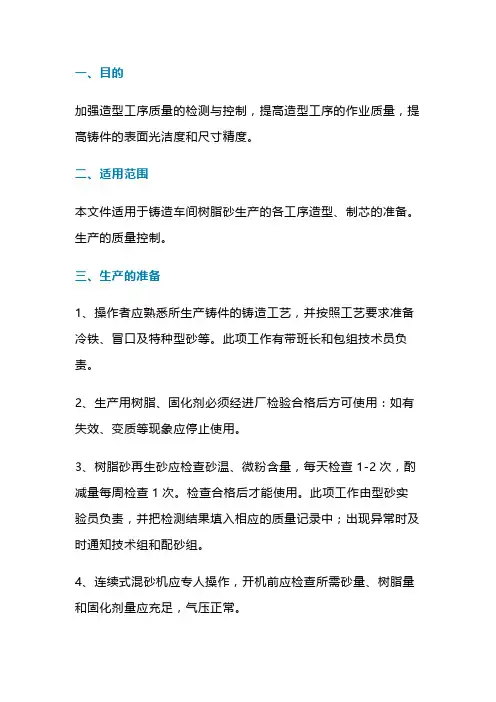

一、目的加强造型工序质量的检测与控制，提高造型工序的作业质量，提高铸件的表面光洁度和尺寸精度。

二、适用范围本文件适用于铸造车间树脂砂生产的各工序造型、制芯的准备。

生产的质量控制。

三、生产的准备1、操作者应熟悉所生产铸件的铸造工艺，并按照工艺要求准备冷铁、冒口及特种型砂等。

此项工作有带班长和包组技术员负责。

2、生产用树脂、固化剂必须经进厂检验合格后方可使用：如有失效、变质等现象应停止使用。

3、树脂砂再生砂应检查砂温、微粉含量，每天检查1-2次，酌减量每周检查1次。

检查合格后才能使用。

此项工作由型砂实验员负责，并把检测结果填入相应的质量记录中；出现异常时及时通知技术组和配砂组。

4、连续式混砂机应专人操作，开机前应检查所需砂量、树脂量和固化剂量应充足，气压正常。

5.机手检查连续式混砂机是否运转正常。

①接通电源、先用手动按钮使树脂、固化剂管路回流一遍。

将管内空气驱净。

②自动加料时，按工艺要求调整树脂泵和固化剂泵的转数：一般中小件树脂砂抗拉强度控制在0.5MPa以上，大型铸件树脂砂抗拉强度控制在0.7MPa,以上。

此项工作由机手负责调整加入量，型砂实验员负责性能检测。

6、检测模样、芯盒是否齐全完好，铸字是否齐全，清楚。

7、砂箱箱口应清理干净，不得有粘接剂、粘砂、铁片等。

四、造型制芯1、填砂前底板、模板及芯盒应放稳垫平，模样表面及芯盒内腔擦拭干净，并按照要求涂刷脱模剂。

2、非模板造型的模样较重时，则应用铁丝或铁钩等，将模样紧固于箱带上，避免翻箱时的模样脱落。

3、填砂时应先把模样或芯盒的深沟，凸台下以及强度薄弱部位压实。

必要时埋入铁钉或铁丝加固，但钉子和铁丝不应露出砂型表面：紧砂时，不应使浇冒口、冷铁及活块移位。

填砂完毕将填砂面刮平。

4、砂芯和吊砂需放置铁芯时，芯铁吃砂量应均匀合适，一般不小于20mm，特殊情况按专用工艺文件执行。

5、需扎出气眼的砂芯应在可使用时间内按要求扎出气眼。

复杂的砂芯可在芯铁上缠绕尼龙气眼绳。

铸造作业指导书引言：铸造作业指导书是为了指导铸造工人进行铸造工艺操作，确保产品质量和生产效率。

本文将从铸造前准备、铸造操作、铸造后处理、安全注意事项和质量控制等五个方面详细介绍铸造作业指导。

一、铸造前准备：1.1 材料准备：在进行铸造作业之前，首先需要准备好所需的铸造材料，包括金属合金、砂型材料、熔炉燃料等。

确保材料的质量符合要求，并进行必要的试验和检测。

1.2 设备检查：在进行铸造作业之前，需要对铸造设备进行检查和维护，确保设备的正常运行。

检查包括熔炉、浇注设备、模具等，确保设备的完好性和安全性。

1.3 模具准备：根据产品的要求，准备好适当的模具。

模具的制作要符合产品的尺寸和形状要求，并保证模具的耐用性和稳定性。

同时，需要对模具进行检查和维护，确保模具的正常使用。

二、铸造操作：2.1 熔炼金属：将所需的金属合金放入熔炉中进行熔炼。

在熔炼过程中，需要控制熔炉的温度和熔炼时间，确保金属合金的熔化和混合均匀。

2.2 浇注操作：在金属合金熔化后，将熔融金属倒入模具中进行浇注。

在浇注过程中，需要控制浇注速度和浇注温度，确保金属液体填充模具的每个部分。

2.3 冷却处理：在金属倒入模具后，需要进行冷却处理。

冷却时间和冷却方式根据金属的特性和产品的要求来确定，确保产品的硬度和尺寸稳定。

三、铸造后处理：3.1 模具拆除：在产品冷却完全后，需要拆除模具。

拆除模具时要注意操作的轻柔，避免对产品造成损坏。

3.2 去除余料：在铸造后处理中，需要去除产品上的余料，包括浇口、浇道等。

去除余料时要注意不损坏产品表面。

3.3 表面处理：根据产品的要求，对产品的表面进行处理，包括打磨、抛光等。

表面处理的目的是提高产品的外观质量和光洁度。

四、安全注意事项：4.1 熔炉操作安全：在进行熔炉操作时，需要戴好防护设备，避免热液体的溅射和烟尘的吸入。

同时，要注意熔炉的稳定性和燃烧安全。

4.2 模具操作安全：在进行模具操作时，需要注意操作的规范和安全。

铸造作业指导书引言概述：铸造作业是一种重要的制造工艺，广泛应用于工业生产中。

为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是必要的。

本文将从铸造前的准备工作、铸造过程的操作要点、铸造后的处理措施、常见问题及解决方法以及安全注意事项五个方面，分别进行详细阐述。

一、铸造前的准备工作1.1 材料准备在铸造作业前，需要准备好合适的铸造材料。

根据具体的铸造要求，选择合适的金属材料或合金材料，并进行材料的检验和质量控制。

确保材料的成分和性能符合要求，以提高铸件的质量和可靠性。

1.2 模具准备铸造作业需要使用模具来制造所需的铸件形状。

在铸造前，应仔细检查模具的准备情况，确保模具的完整性和准确性。

同时，根据铸件的形状和尺寸，选择合适的模具，并进行模具的涂料处理，以便于铸件的顺利脱模。

1.3 设备准备在铸造作业前，需要准备好相关的设备和工具。

包括熔炉、浇注设备、测温仪器等。

这些设备和工具需要进行检查和维护，确保其正常运行和安全使用。

同时，根据具体的铸造要求，调整设备的参数和工具的设置，以满足铸造过程中的需求。

二、铸造过程的操作要点2.1 熔化金属在铸造过程中，首先需要将金属材料熔化。

熔化金属的温度和时间需要根据具体的铸造材料和铸造要求进行控制。

在熔化过程中，要注意金属的熔化温度和液态保持温度，避免金属的过热或过冷，以免影响铸件的质量。

2.2 浇注铸件熔化金属后，需要将其倒入模具中进行浇注。

在浇注过程中，要注意控制浇注速度和浇注压力，确保金属能够充分填充模具中的空腔，避免产生气孔和缺陷。

同时，还需要注意浇注的方向和角度，以确保铸件的形状和尺寸符合要求。

2.3 冷却处理浇注完成后，铸件需要进行冷却处理。

冷却的时间和方式需要根据具体的铸造材料和铸造要求进行控制。

在冷却过程中，要注意避免铸件的过快冷却或过慢冷却，以免产生应力和变形。

同时，还需要进行适当的冷却介质处理，以提高铸件的硬度和耐磨性。

三、铸造后的处理措施3.1 脱模处理铸造完成后，需要对模具进行脱模处理。

铸造作业指导书一、概述铸造是一种将熔化的金属或合金注入到模具中，通过冷却凝固形成所需形状的工艺过程。

本作业指导书旨在提供一份详细的铸造作业指导，以确保铸造工艺的高质量和安全性。

二、作业准备1. 准备工具和设备：包括熔炉、铸造模具、熔化金属的容器、金属浇注杆、浇注系统、冷却设备等。

2. 检查模具：确保模具完整、干净，并进行必要的修复和维护。

3. 清理工作区域：确保工作区域干净整洁，清除杂物和危险品。

三、熔炼金属1. 将所需金属或合金按照配方准确称量，并将其放入熔炉中。

2. 打开熔炉并调节温度，使金属完全熔化并达到所需的浇注温度。

3. 检查金属液的温度和成分，确保其符合要求。

四、模具准备1. 涂抹模具表面：使用适当的涂料或涂层，确保模具表面光滑且易于脱模。

2. 安装浇注系统：将金属浇注杆和浇注系统安装到模具上，确保其位置准确并牢固。

五、浇注过程1. 准备浇注：将熔化的金属倒入浇注杆，确保金属流动顺畅且无气泡。

2. 浇注金属：将金属缓慢而均匀地倒入模具中，避免喷溅和溅射。

3. 控制浇注速度：根据模具的形状和尺寸，控制金属的浇注速度，以确保充分填充模具。

4. 冷却和凝固：等待金属冷却和凝固，确保模具中的金属完全固化。

六、脱模和清理1. 脱模：待金属完全凝固后，小心地从模具中取出铸件，确保不损坏铸件和模具。

2. 清理：清除铸件表面的氧化物和杂质，可以使用机械或化学方法进行清洁。

七、质量检验1. 检查尺寸和形状：使用测量工具检查铸件的尺寸和形状是否符合要求。

2. 检查表面质量：检查铸件表面是否平整、光滑，无裂纹和气孔等缺陷。

3. 材料分析：对铸件进行材料分析，确保其成分符合要求。

八、安全注意事项1. 穿戴个人防护装备：包括耐热手套、防护眼镜、防护服等，确保操作人员的安全。

2. 遵守操作规程：操作人员必须熟悉并遵守相关的操作规程和安全指南。

3. 防火措施：确保熔炉周围没有易燃物品，及时处理熔炉中的金属溅射和溅出物。

铸造作业指导书一、引言铸造是一种常见的制造工艺，用于制造各种金属制品。

本文档旨在提供一份铸造作业指导书，以帮助操作人员正确进行铸造作业。

本指导书将涵盖铸造的基本原理、工艺流程、安全注意事项以及常见问题解决方法。

二、铸造原理铸造是通过将熔化的金属注入到预先准备好的铸型中，使其冷却凝固成为所需形状的工艺。

铸造的主要原理包括：1. 熔化金属：将所需金属材料加热至熔点以上，使其变为液态，以便于注入铸型。

2. 铸型准备：根据所需产品的形状和尺寸，制作相应的铸型，并确保其具有足够的强度和耐热性。

3. 浇注金属：将熔化的金属缓慢注入铸型，以避免产生气泡和缺陷。

4. 冷却凝固：待金属注入完毕后，让其在铸型中冷却凝固，形成所需产品。

5. 取模脱型：待金属完全凝固后，将铸型打开，取出铸件。

三、工艺流程铸造的工艺流程可以分为以下几个步骤：1. 材料准备：根据产品要求，准备所需金属材料，并确保其纯度和质量符合要求。

2. 铸型制作：根据产品设计图纸，制作相应的铸型。

铸型可以采用砂型、金属型等不同材料制作。

3. 熔炼金属：将准备好的金属材料放入熔炉中进行加热，使其熔化成为液态金属。

4. 浇注金属：将熔化的金属缓慢注入铸型中，确保注入过程中无气泡和杂质。

5. 冷却凝固：待金属注入完毕后，让其在铸型中冷却凝固，时间根据金属种类和产品要求而定。

6. 取模脱型：待金属完全凝固后，打开铸型，取出铸件。

7. 清理加工：对铸件进行清理、修整和加工，以达到产品要求的尺寸和表面质量。

8. 检验质量：对铸件进行检验，包括尺寸、外观、材质等方面的检测，确保产品符合要求。

四、安全注意事项在进行铸造作业时，操作人员应注意以下安全事项：1. 穿戴个人防护装备，如防火服、防护眼镜、防护手套等，以保护自身安全。

2. 确保作业场所通风良好，避免有害气体积聚。

3. 严禁单人作业，应有专人负责操作，并确保操作人员具备相关技能和经验。

4. 使用合适的工具和设备，确保其正常运行和安全性能。

铸造作业指导书一、背景介绍铸造是一种常见的金属加工方法，通过将熔化的金属注入模具中，使其冷却凝固成为所需的形状。

为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是非常必要的。

本文将详细介绍铸造作业的步骤、注意事项和相关数据，以匡助操作人员顺利完成铸造作业。

二、铸造作业步骤1. 准备工作：a. 检查模具的完整性和清洁度，确保模具表面光滑。

b. 准备所需的金属材料，保证其质量和纯度。

c. 准备熔炉和相关设备，确保其正常运行。

d. 确定铸造作业的工艺参数，包括熔化温度、浇注温度和冷却时间等。

2. 熔炼金属：a. 将金属材料放入熔炉中，加热至熔化温度。

b. 在熔炉中加入合适的熔剂，以提高金属的流动性和浇注性能。

c. 搅拌金属熔液，确保其温度均匀和成份均一。

3. 浇注金属：a. 将熔化的金属熔液倒入预先准备好的模具中。

b. 控制浇注速度和角度，以避免气泡和金属流动不均匀。

c. 注意保持模具的稳定，防止金属溅出和模具变形。

4. 冷却和固化：a. 等待金属冷却和固化，根据工艺参数确定冷却时间。

b. 可以采用冷却剂或者冷却设备加速冷却过程。

c. 确保金属彻底固化后，才干进行后续的处理和加工。

5. 后续处理：a. 将固化的金属件从模具中取出，注意避免损坏金属表面。

b. 进行必要的修整、清理和抛光等加工工序，以提高金属件的质量和外观。

c. 进行金属件的热处理、表面处理或者其他特殊处理，以满足客户的要求。

三、注意事项1. 安全第一：a. 操作人员必须戴好防护用具，包括手套、眼镜和耳塞等。

b. 遵守相关的安全操作规程，确保操作过程中的人身安全。

2. 温度控制：a. 严格控制金属熔化和浇注的温度，以避免金属质量不合格。

b. 注意金属熔液的温度变化，及时调整熔炉的加热功率。

3. 模具管理：a. 定期检查和维护模具，确保其完整性和清洁度。

b. 根据模具的使用情况，及时更换损坏的模具。

4. 浇注技巧：a. 控制浇注速度和角度，以保证金属流动的均匀性和浇注质量。

金属铸造作业指导书一、引言本文档旨在提供金属铸造作业的指导，包括准备工作、铸造过程及注意事项。

金属铸造是一种常见的加工工艺，通过熔化金属并倒入模具中，制作出所需的金属零件。

二、准备工作1.选择合适的金属材料根据零件的要求，选择合适的金属材料，考虑其强度、耐热性等特性。

常用的金属包括铁、铝、铜等。

2.设计模具根据零件的形状和尺寸，设计合适的模具。

模具应具备足够的强度和耐磨性，确保铸造过程中不会发生变形或损坏。

3.准备铸造设备确保铸造设备的正常运行，包括熔炉、熔化设备、铸造机械等。

4.准备工作环境确保工作环境的整洁和安全，清理铸造区域，减少灰尘和杂质对铸造品质的影响。

三、铸造过程1.熔炼金属将选择的金属材料放入熔炉中，加热至熔点以上并使其完全熔化。

注意控制熔炉的温度，避免过高或过低导致金属性质发生变化。

2.准备模具和浇注材料将模具和浇注材料准备好，并确保其干燥和清洁。

将熔化的金属倒入模具中，使其充满整个模具腔体。

3.冷却和固化待金属充分填充模具后，等待其冷却和固化。

快速冷却可能导致零件缺陷，需控制冷却速度以确保零件的质量。

4.脱模和清理待金属完全固化后，将模具拆除，取出铸造零件。

进行必要的清理工作，去除零件表面的氧化物、砂土等杂质。

四、注意事项1.安全操作在进行金属铸造作业时，必须遵守相关的安全规定。

穿戴好个人防护用具，警惕熔炉温度和火源等安全隐患。

2.精密控制金属铸造作业要求精密的控制，包括金属的成分控制、熔炼温度控制、模具温度控制等，以保证铸造品质。

3.稳定工艺稳定的铸造工艺能够提高生产效率和产品质量，要进行适当的试验和调整，找到最佳的铸造参数。

五、总结金属铸造作业是一项复杂且需要细致操作的工艺，准备工作和操作过程的规范与否直接影响到铸造品质。

本文档提供了一份简要的指导，希望能够为金属铸造作业提供帮助。

铸造作业指导书一、引言铸造是一种重要的创造工艺，用于生产各种金属制品。

本作业指导书旨在提供一份详细的指导，匡助操作人员正确进行铸造作业，确保产品质量和生产效率。

二、作业准备1. 确保操作人员已经接受过相关的培训，了解铸造工艺和安全操作规程。

2. 检查所需的原材料和设备是否齐全，并进行必要的校准和维护。

3. 准备好必要的个人防护装备，如安全眼镜、耳塞、手套和防护服。

三、作业流程1. 准备模具a. 根据产品设计要求，选择合适的模具材料，并进行加工和调整。

b. 清洁模具表面，确保无杂质和污垢。

c. 涂抹模具表面润滑剂，以便于后续的铸造操作。

2. 准备熔炉a. 检查熔炉的燃料供应和温度控制系统，确保正常工作。

b. 将所需的金属原料放入熔炉中，并根据需要添加合适的合金元素。

c. 等待金属熔化，并保持熔池温度稳定。

3. 铸造操作a. 将预热的模具放置在铸造台上，确保稳定和水平。

b. 使用合适的工具将熔化的金属倒入模具中，注意避免气泡和杂质的产生。

c. 等待金属冷却凝固，可以使用冷却剂加快冷却速度。

d. 打开模具，取出铸件，并进行必要的后处理，如修整、清洁和热处理。

四、质量控制1. 检查铸件的尺寸和外观，确保符合产品设计要求。

2. 进行必要的材料化学成份分析和力学性能测试，以验证产品质量。

3. 记录和跟踪每一个铸件的质量数据，以便于追溯和改进。

五、安全注意事项1. 操作人员必须戴好个人防护装备，并遵守相关的安全规程。

2. 注意熔炉和铸造台的高温，避免烫伤和火灾。

3. 避免金属溅射和飞溅，确保周围工作区域的安全。

4. 注意金属熔化和冷却过程中产生的有害气体和烟尘，确保通风良好。

六、常见问题及解决方法1. 金属熔化不充分或者不均匀：检查熔炉温度和搅拌方式，调整熔炉操作。

2. 模具填充不完整或者产生气孔：检查模具设计和润滑剂使用，调整铸造操作。

3. 铸件尺寸不许确：检查模具和铸造台的精度，调整模具创造和铸造操作。

七、作业总结铸造作业是一项复杂的工艺，需要操作人员具备丰富的经验和技能。

铸造作业指导书一、引言铸造是一种重要的金属加工方法，广泛应用于工业生产中。

为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是必要的。

本指导书旨在提供一套标准的操作流程和要求，以确保铸造作业的安全性、稳定性和高效性。

二、作业准备1. 设备准备1.1 确保铸造设备完好无损，如铸造炉、模具、浇注设备等。

1.2 检查设备是否具备必要的安全保护装置，如熔炉温度控制装置、熔炉排气装置等。

1.3 确保设备的操作人员已经接受过相应的培训，熟悉设备的操作和维护。

2. 材料准备2.1 根据产品要求，准备合适的铸造材料，如金属合金、砂型材料等。

2.2 对材料进行质量检查，确保材料符合要求，如金属合金的成份、砂型材料的湿度等。

3. 工艺准备3.1 根据产品要求和设计图纸，制定合适的铸造工艺路线。

3.2 设计合适的模具结构和尺寸，确保产品的准确性和一致性。

3.3 制定合适的熔炼工艺，如熔炼温度、熔炼时间、熔炼材料比例等。

三、作业流程1. 模具准备1.1 清洁模具，确保模具表面光滑无杂质。

1.2 涂抹模具脱模剂，以便于产品脱模。

2. 熔炼材料准备2.1 准备合适的熔炼炉，根据熔炼工艺要求加入合适的熔炼材料。

2.2 控制熔炼温度和时间，确保熔炼材料充分熔化。

3. 浇注3.1 将熔融金属倒入模具中，确保金属充满整个模具腔体。

3.2 控制浇注速度和角度，以避免产生气泡和缺陷。

4. 冷却4.1 等待铸件冷却至合适的温度，以便于脱模和后续处理。

4.2 控制冷却时间，确保铸件的结构和性能稳定。

5. 脱模5.1 将冷却后的铸件从模具中取出。

5.2 检查铸件的表面和尺寸，确保符合产品要求。

6. 后续处理6.1 进行必要的修磨和打磨，以提高产品的表面光洁度和精度。

6.2 进行热处理或者其他特殊处理，以改善产品的性能。

四、作业安全1. 操作人员必须穿戴合适的个人防护装备，如防热手套、防护眼镜等。

2. 确保作业场所通风良好，以排除有害气体和烟尘。

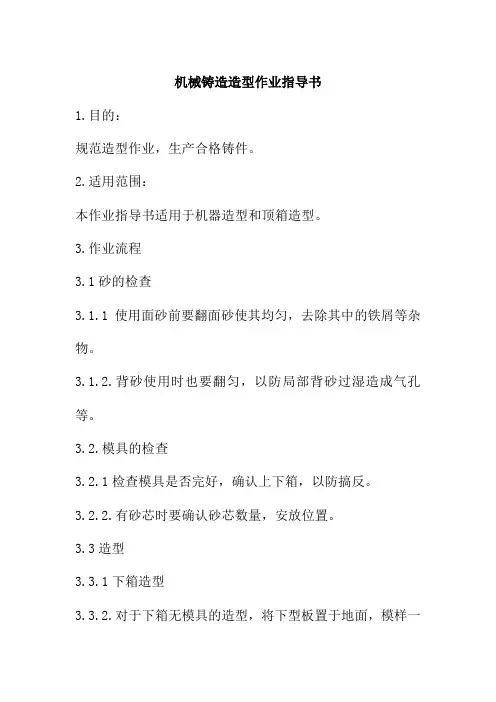

机械铸造造型作业指导书1.目的：规范造型作业，生产合格铸件。

2.适用范围：本作业指导书适用于机器造型和顶箱造型。

3.作业流程3.1砂的检查3.1.1使用面砂前要翻面砂使其均匀，去除其中的铁屑等杂物。

3.1.2.背砂使用时也要翻匀，以防局部背砂过湿造成气孔等。

3.2.模具的检查3.2.1检查模具是否完好，确认上下箱，以防搞反。

3.2.2.有砂芯时要确认砂芯数量，安放位置。

3.3造型3.3.1下箱造型3.3.2.对于下箱无模具的造型，将下型板置于地面，模样一面朝上，放下箱于型板上，填砂，舂砂，抹平。

翻箱至砂箱朝下。

开出浇道。

3.3.3.若上下型在同一块板上，并有浇道系统的，则下模朝上，上模朝下并垫砂箱或其它使上模样悬空的垫板。

填砂，舂砂，抹平，翻箱至砂箱朝下。

待造上箱。

3.3.4.上箱造型将上砂箱放于上模之上，与下砂箱对齐。

填砂，放直浇道棒和冒口，舂实，抹平。

3.4起模3.4.1. 将行车吊钩置于砂箱中部正上方，平稳操作，轻轻敲动模型，至上砂箱完全离开模型时移走上砂箱。

3.4.2.再将行车吊钩置于砂箱中部正上方，挂于型板吊柄，手扶型板使水平不晃动。

至完全离开下砂箱，移走型板。

3.5 修型3.5.1如果有挂起的型砂，必须要修型，用毛刷沾少量水润湿破裂部分，用压勺等工具完成修型。

3.5.2.吹干净型腔内的浮砂。

3.6合箱，将上箱吊至下箱正上方时，缓缓下落，至上下箱原定位对正时合箱，打好紧固销装置。

盖好浇道以防砂子掉入型腔。

3.7.合箱后应上好紧固卡，紧固卡上好后再拔合箱销。

3.8.造型好后，将砂搬进导轨以备浇注。
