氧气的输送管道等级划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。

医用管道分类标准
医用管道的分类标准通常基于其功能和使用情境。

以下是一些常见的医用管道及其分类：
1. 供给性管道：主要用于向体内输送氧气、能量、水分或药液。

例如，给氧管、鼻饲管、输液管、输血管等。

这些管道在危重抢救时被称为“生命管”，因为它们可以及时补充体内所需的物质，维持生命状态。

2. 排出性管道：主要用于引流出体内的液体、气体等。

例如，胃肠减压管、留置导尿管、各种引流管等。

这些管道可以协助治疗，评估病情，以及监控病人的恢复情况。

3. 监测性管道：主要用于放置在体内进行观察和监测。

例如，上腔静脉导管、中心静脉测压管等。

这些管道可以提供重要的生理参数，如血压、心输出量等，帮助医生了解病人的病情变化。

4. 综合性管道：具有供给性、排出性、监测性的功能，根据特定的情况发挥特定的功能。

例如，胃管，它既可以用于提供营养，也可以用于减压或监测出血。

此外，医用管道还有其他的分类方式，例如根据其使用的材料、尺寸、使用部位等。

以上信息仅供参考，如有医疗问题或需求，请咨询专业医生或医疗机构。

管道级别划分标准(一)管道级别划分标准在工程领域，管道是非常重要的一部分。

为了方便设计、施工和运行，通常将管道划分为不同级别。

那么，管道级别应该如何划分呢？以下是一些常用的标准：1. 液体管道1.1 一级管道一级管道一般指输送高温、高压和易燃易爆的液体的管道。

例如，石油、化工、天然气等行业的输油管道、气体管道等。

1.2 二级管道二级管道一般指输送常温、常压的液体的管道。

例如，给水管道、润滑油管道等。

1.3 三级管道三级管道一般指输送低温、低压的液体的管道。

例如，冷却水管道、清洗用水管道等。

2. 气体管道2.1 一级管道一级管道一般指输送高压的气体的管道，例如，高压天然气管道、高压氢气管道等。

2.2 二级管道二级管道一般指输送常压的气体的管道，例如，给排气管道、工业废气排放管道等。

2.3 三级管道三级管道一般指输送低压的气体的管道，例如，通风管道、低压天然气管道等。

3. 其他管道除了液体管道和气体管道以外，还有一些其他类型的管道，例如，蒸汽管道、真空管道、卫生级别管道等。

这些管道的级别划分标准通常根据实际情况进行确定。

总的来说，管道级别划分标准的制定应遵循安全、可靠、经济、合理的原则。

在管道设计、施工和运行过程中，要严格按照相应的标准进行操作，确保管道的安全和可靠运行。

级别划分标准的重要性对于管道来说，级别划分标准的制定和执行是非常重要的。

首先，它可以保证管道运行的安全性。

通过对不同级别管道进行分类，可以根据具体的管道属性和工作环境来确定管道运行所需要的技术和设备，并制定相应的操作规程和安全措施，有效地避免了事故的发生。

其次，它可以保证管道的可靠性。

在管道的设计和施工过程中，要根据不同级别管道的要求来进行相应的设计和施工，保证管道的合理性和可靠性。

这样，可以增强管道的抗风险和抗干扰能力，提高其长期运行的可靠性。

最后，它可以保证管道的经济性。

通过对不同级别管道的分类，可以根据其属性和工作环境确定相应的管道直径和材料，使管道的设计更加合理，从而达到节约材料和能源的目的。

压力管道定义及分级压力管道是一种专用的管道系统，用于输送气体、液体、蒸汽等高压或低压流体。

它由各种材料制成，例如钢、铸铁、铜等，用于承受不同类型的压力。

压力管道的正常运行对于现代工业和生活的正常运转至关重要，因此，对压力管道的定义和分级是必不可少的。

定义压力管道是指在其内部正常工作状态下的压力大于或等于0.1MPa （即10倍大气压）的管道系统。

它主要被用于输送高压气体、液体和蒸汽。

由于其承受的压力不同于常压管道，因此压力管道的设计、安装和维护都需要符合严格的标准和规范。

分级根据不同的压力级别，压力管道被分为以下几个级别：1. 一级压力管道：一级压力管道是指在其内部正常工作状态下的最高压力大于或等于10MPa（即100倍大气压）的管道系统。

这种压力管道通常用于输送高压气体、液体和蒸汽，例如石油、天然气等。

2. 二级压力管道：二级压力管道是指在其内部正常工作状态下的最高压力小于10MPa但大于或等于1MPa（即10倍大气压）的管道系统。

这种压力管道常用于输送中压气体、液体和蒸汽。

3. 三级压力管道：三级压力管道是指在其内部正常工作状态下的最高压力小于1MPa但大于或等于0.1MPa（即10倍大气压）的管道系统。

这类压力管道一般用于输送低压气体、液体和蒸汽，例如市政燃气管道、工业供水管道等。

根据不同的压力级别，压力管道的设计、制造和安装需要遵循相应的技术规范和标准。

例如，在一级压力管道的设计和制造过程中，需要考虑到更高的压力和更严格的安全要求，以确保其能够在高压环境下安全运行。

结论压力管道作为输送高压气体、液体和蒸汽的重要管道系统，需要严格定义和分级。

通过将压力管道分为一级、二级和三级，可以根据其承受的压力范围来制定相应的技术规范和标准。

这有助于确保压力管道的设计、制造和安装符合安全要求，并能够在正常工作状态下可靠运行。

对于保障工业和生活用气、水供应的安全稳定，压力管道的定义和分级具有重要的意义。

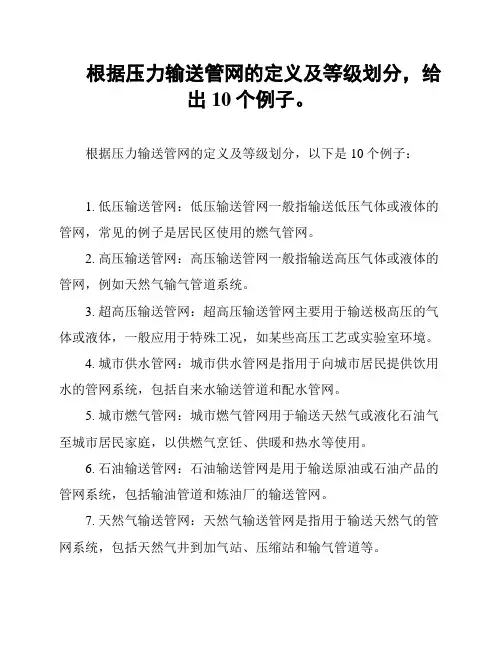

根据压力输送管网的定义及等级划分，给
出10个例子。

根据压力输送管网的定义及等级划分，以下是10个例子：
1. 低压输送管网：低压输送管网一般指输送低压气体或液体的管网，常见的例子是居民区使用的燃气管网。

2. 高压输送管网：高压输送管网一般指输送高压气体或液体的管网，例如天然气输气管道系统。

3. 超高压输送管网：超高压输送管网主要用于输送极高压的气体或液体，一般应用于特殊工况，如某些高压工艺或实验室环境。

4. 城市供水管网：城市供水管网是指用于向城市居民提供饮用水的管网系统，包括自来水输送管道和配水管网。

5. 城市燃气管网：城市燃气管网用于输送天然气或液化石油气至城市居民家庭，以供燃气烹饪、供暖和热水等使用。

6. 石油输送管网：石油输送管网是用于输送原油或石油产品的管网系统，包括输油管道和炼油厂的输送管网。

7. 天然气输送管网：天然气输送管网是指用于输送天然气的管网系统，包括天然气井到加气站、压缩站和输气管道等。

8. 煤矿瓦斯抽采管网：煤矿瓦斯抽采管网是用于抽采煤矿瓦斯的管网系统，主要将瓦斯从煤矿井下输送至处理站，以减少矿井瓦斯的危险。

9. 脉冲喷射清洗管网：脉冲喷射清洗管网是一种用于管道清洗的方法，通过脉冲喷射水流，使管道内的污垢被清除，常见于工业生产中的管道清洗。

10. 河流排污管网：河流排污管网是指用于将城市污水排入河流或水体的管网系统，包括污水管道和水处理厂的排污管网。

这些是基于压力输送管网的不同定义和等级划分给出的10个例子。

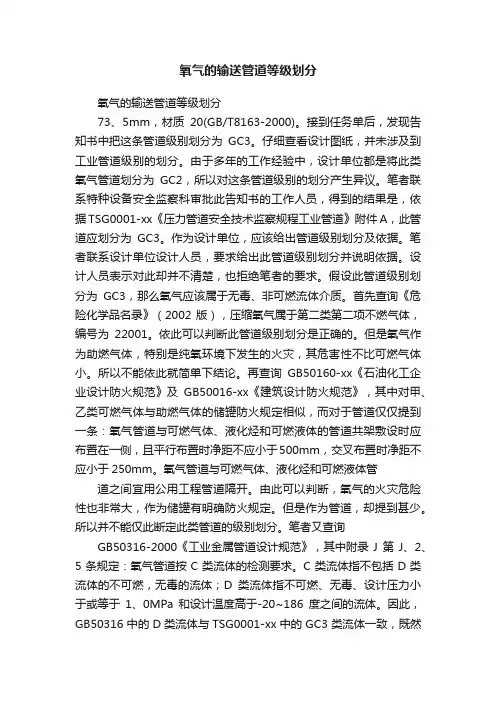

氧气的输送管道等级划分氧气的输送管道等级划分73、5mm，材质20(GB/T8163-2000)。

接到任务单后，发现告知书中把这条管道级别划分为GC3。

仔细查看设计图纸，并未涉及到工业管道级别的划分。

由于多年的工作经验中，设计单位都是将此类氧气管道划分为GC2，所以对这条管道级别的划分产生异议。

笔者联系特种设备安全监察科审批此告知书的工作人员，得到的结果是，依据TSG0001-xx《压力管道安全技术监察规程工业管道》附件A，此管道应划分为GC3。

作为设计单位，应该给出管道级别划分及依据。

笔者联系设计单位设计人员，要求给出此管道级别划分并说明依据。

设计人员表示对此却并不清楚，也拒绝笔者的要求。

假设此管道级别划分为GC3，那么氧气应该属于无毒、非可燃流体介质。

首先查询《危险化学品名录》（2002版），压缩氧气属于第二类第二项不燃气体，编号为22001。

依此可以判断此管道级别划分是正确的。

但是氧气作为助燃气体，特别是纯氧环境下发生的火灾，其危害性不比可燃气体小。

所以不能依此就简单下结论。

再查询GB50160-xx《石油化工企业设计防火规范》及GB50016-xx《建筑设计防火规范》，其中对甲、乙类可燃气体与助燃气体的储罐防火规定相似，而对于管道仅仅提到一条：氧气管道与可燃气体、液化烃和可燃液体的管道共架敷设时应布置在一侧，且平行布置时净距不应小于500mm，交叉布置时净距不应小于250mm。

氧气管道与可燃气体、液化烃和可燃液体管道之间宜用公用工程管道隔开。

由此可以判断，氧气的火灾危险性也非常大，作为储罐有明确防火规定。

但是作为管道，却提到甚少。

所以并不能仅此断定此类管道的级别划分。

笔者又查询GB50316-2000《工业金属管道设计规范》，其中附录J第J、2、5条规定：氧气管道按C类流体的检测要求。

C类流体指不包括D类流体的不可燃，无毒的流体；D类流体指不可燃、无毒、设计压力小于或等于1、0MPa和设计温度高于-20~186度之间的流体。

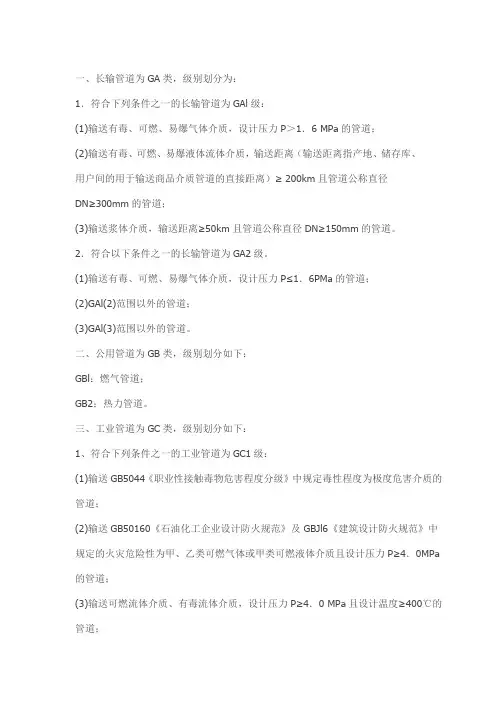

一、长输管道为GA类，级别划分为：1．符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

2．符合以下条件之一的长输管道为GA2级。

(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；(2)GAl(2)范围以外的管道；(3)GAl(3)范围以外的管道。

二、公用管道为GB类，级别划分如下：GBl：燃气管道；GB2：热力管道。

三、工业管道为GC类，级别划分如下：1、符合下列条件之一的工业管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa 的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4．0 MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10．0MPa的管道。

2、符合以下条件之一的工业管道为GC2级：（1)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4．0MPa 的管道；(2)输送可燃流体介质、有毒流体介质，设计压力P＜ 4．0MPa且设计温度≥400℃管道；(3)输送非可燃流体介质、无毒流体介质，设计压力P＜ 10MPa且设计温度≥400℃的管道；(4)输送流体介质，设计压力P＜10MPa且设计温度＜ 400℃的管道。

3、符合以下条件之一的GC2级管道划分为GC3级：(1)输送可燃流体介质、有毒流体介质，设计压力P＜ 1．0MPa且设计温度＜400℃的管道；(2)输送非可燃流体介质、无毒流体介质，设计压力P＜ 4．0MPa且设计温度＜400℃的管道。
