AL9016_总线报警主机安装及调试文档

烟雾探测报警系统安装调试及故障排除
简介
烟雾探测报警系统是一种用于检测室内烟雾浓度并在出现火灾风险时发出警报的设备。

本文将介绍烟雾探测报警系统的安装、调试以及常见故障排除方法。

安装
1.选择安装位置：在安装烟雾探测器时，应选择离潜在火源较近的位
置，如厨房、起居室等。

2.安装方法：
–将烟雾探测器固定在天花板或墙壁上，并保证安装牢固。

–接通电源，并按照说明书连接控制面板。

调试
1.系统初始化：在安装完成后，需要对系统进行初始化。

可以通过系
统设置中的初始化功能完成此步骤。

2.检测功能：
–通过向烟雾探测器中喷洒烟雾或使用测试按钮来检查报警功能是否正常。

–可以在控制面板上查看烟雾浓度等信息，确保系统正常工作。

故障排除
1.报警无法响应：
–检查电源连接是否正常，确保供电稳定。

–检查烟雾探测器是否受到干扰或损坏。

2.误报警：
–调整烟雾探测器的灵敏度，使其适应周围环境。

–清洁烟雾探测器的探测部分，防止灰尘影响检测准确性。

3.故障指示灯闪烁：
–检查电源是否稳定，有无短路或过载情况。

–检查传感器模块是否连接正确，没有松动。

结论
烟雾探测报警系统的安装、调试和故障排除需要细致认真的操作，确保系统能够可靠、准确地工作。

在遇到故障时，可以按照上述方法逐步排查并解决问题，确保系统正常运行。

以上就是关于烟雾探测报警系统安装调试及故障排除的相关内容，希望对您有所帮助。

每个防区报警后，是否就地响警号、就地喇叭提示、或者打印，都可以通过编程来选择。
5. AL-7416 与总线扩展设备(报警模块，继电器，指示灯，AL7416 系列报警主机)的连接
-3-

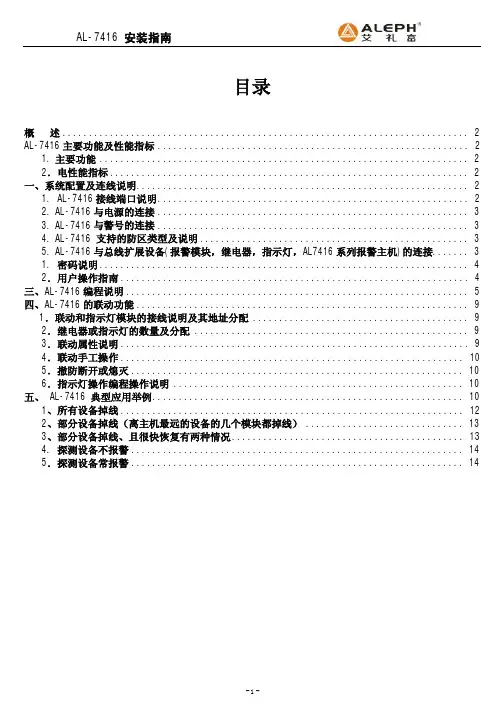

AL-7416 安装指南
AL-7416 主机通过 RS485 扩展板的通讯接口与总线设备（AL-716 键盘、8 防区以下的报警模块、继电器模块、指示灯模块）连接。总 线设备及其探测设备的电源可以和主机共用一个电源（主机的电源），所有挂接在同一个电源上的设备的总功耗不要超过电源的额定功率。 主机也可以单独使用一个电源，将外围电源的地（负极）和扩展通讯接口的黑线（负极）联接起来。
清除历史报警：撤防后再布防
系统布防后，若发生报警，主机液晶显示该防区发生警报。当撤防后，液晶会显示已报警过的防区。下一次布防时，主机或键盘的报 警记录也会被清除。
单防区布防： 单防区撤防：
[主密码/用户密码] + [旁路] + [防区编号] + [布防] [主密码/用户密码] + [旁路] + [防区编号] + [撤防]
跟随操作、报警并显示相关信息 l RS485 扩展通讯总线上可以带有 4 个联动设备最多 64 个输出。联动包括：防区报警联动、防区布撤防联动、防区异常联动。可
以达到电子地图、DVR 报警输入、就地报警等功能 l 多达 9 组密码。包括：主密码、8 组用户密码 l 分别可以存储 50 条的报警和操作纪录，掉电保存
2. AL-7416 与电源的连接
AL-7416 可以承受直流 11-30V 电源，电源从电源输入接口的红黑端输入。注 意：常用的蓄电池的额定工作电压为 12V、18V 和 24V，所以给蓄电池的充电电压最 好选择是蓄电池电压的 1.1-1.2 倍之间，例如：12V 蓄电池的充电电压一般选择 13.8V。

警灯
警灯
警灯
警灯
1
报警输出接口
Tx Rx G 信息输出口
复位开关 防拆开关
注意：所有接至警号、辅助电源、键
盘供电端的负载总电流不可以超过 2500mA。
供电电源：
1、推荐使用12VDC,7AH的铅酸蓄电池。 2、每3~5年更换一次符合要求的蓄电池。 3、虚线内的GPRS模块根据型号不同而有所增减，请以实物为准。
总线式网络报警主机
操作手册
杭州海康威视数字技术股份有限公司 技术热线：400-700-5998 UD.6L0106C0047A01
总线式网络报警主机.操作手册
非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。 本手册可能包含技术上不准确的地方、与产品功能及操作不相符的地方或印刷错误。我公司将根据产 品功能的更改而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。更新的内容将会在 本手册的新版本中加入，恕不另行通知。 本手册中涉及到 GPRS 功能只适用于支持 GPRS 功能并且安装了 GPRS 模块的产品。
工作状态指示灯 网络状态指示灯 电源指示灯
GPRS模块
SIM卡槽
D+ D- +12V G
COM1
COM2
COM3
COM4
Z1 G Z2 Z3 G Z4 Z5 G Z6 Z7 G Z8 NO/NC1 NO/NC2 NO/NC3 NO/NC4
Z1 Z2
Z3 Z4
Z5 Z6
Z7 Z8
所有的EOL都是8.2K欧姆
第 2 章 安装接线.........................................................................................................................12

（2） 第二步，M-BUS 总线与主机接线。
M-BUS-
M-BUS+
图 1.11 M-BUS 与主机接线
注意事项： 只有 2 个 LED 灯亮（电源指示灯和通信指示灯）的情况下，MBUS 扩展模块才接入系统中，实
现与主机通信；否则，如果只有大电容侧的一个 LED 灯亮，而靠近接线端子处的 LED 不亮时，一 般是 MBUS 单/双防区模块过载或者 MBUS 两条线短路等原因造成的。
① 、“控制&查询”---“旁路”，隔离掉本地的 16 路防区。
② 、“控制&查询”---“通道状态”，查询防区通道的状态。
上图是隔离前后，前 16 通道的状态情况，有‘√’表明该防区通道一直有报警存在。
4. 移动业务配置
“配置”---“移动业务配置”。
① 、勾选“使能开关”，表示启用移动业务。 ② 、选择“信息类型”为短信，输入“信息标题”和“收信号码”。
2. 开关量防区配置
“配置”---“开关量防区配置”。
① 、如果使用本地的 16 路防区（默认是通道 1~通道 16），根节点序号“0”，第一级级联地址 0~15 分别对别 1-16 路防区；第二级级联地址默认即可，不用处理，无意义；
② 、如果接入单防区模块和双防区模块，建议从通道 17 开始设置，根节点序号“1”，第一级 联地址设置为防区模块的拨码地址（地址由模块上面的拨码开关决定，图 1.10），第二级联 地址（0~1）代表该扩展模块的防区序号（Z1-Z2），那么一个单防区模块可设置一个通道， 一个双防区模块可设置两个通道。
注意事项： 如果本地的 16 防区输入不用，不接探测器时，默认的话也要加入 2.2K 的短接电阻（注意是 2.2K
电阻）。如果在 SDK 中不把本地的 16 路（默认是 1-16 通道）进行“隔离”处理的话，这 16 路防区 会出现报警触发事件，影响系统布防设置等基本操作；

总线报警主机安装及调试文档1接线1. 主机模块图图1.1 主机模块图1、DC12V 电源接口；2、备用电池（DC12V ）接口；3、DC12V 常电输出；4、RS485 接口；5、警号输出；6、GPRS 模块连接座；7、PSTN 接口；8、M-BUS 总线接口；9、本地报警输入接口； 10、本地报警输出接口； 11、RJ45 网络接口。

910 17 8116 54 3 22. 报警输入接线报警主机带有防拆功能。

在接线时，未接入探测器的情况下，需要将所有防区的16个电阻（2.2kΩ）均接上，此电阻称为“尾线电阻”。

若不接入此电阻，则防区会产生报警。

探测器有常开和常闭两种类型，如下图1.2所示。

图1.2 探测器接线方式图1.3所示，第9个防区接入常闭类型被动红外移动探测器（Honeywell, Model:DT-7435），需在探测器信号NC 端接入2.2k Ω的“尾线电阻”，如图1.4所示。

图1.3 移动探测器接线3 412图1.4 移动探测器表1.1 探测器接线说明表4 C3 NC 2 V- 1 V+3. 键盘接线总线报警主机具有两路键盘RS485接口A1/B1，接线如图1.5所示。

图1.5 键盘接线4. 警号接线2 14 3 1 2 3 4 B A - +警号正极接入BELL ，警号负极接入G ，如图1.6所示。

图1.6 警号接线5. 扩展模块接线总线报警主机使用M-BUS 总线方式支持扩展模块，扩展模块接线示意图如图1.7所示。

图1.7 扩展模块接线示意BELLGM-BUS扩展模块探测器接线M-BUS-M-BUS+图1.8 扩展模块接线注：扩展模块输入线尾电阻阻值为10K 欧姆，请务必注意。

其中支持以下两种扩展模块：单防区扩展模块和双防区扩展模块。

如下图1.9所示。

单防区扩展模块双防区扩展模块图1.9 两种扩展模块（1）第一步，地址拨码。

对扩展模块进行地址拨码，拨码采用二进制，从左往右为从低到高位。

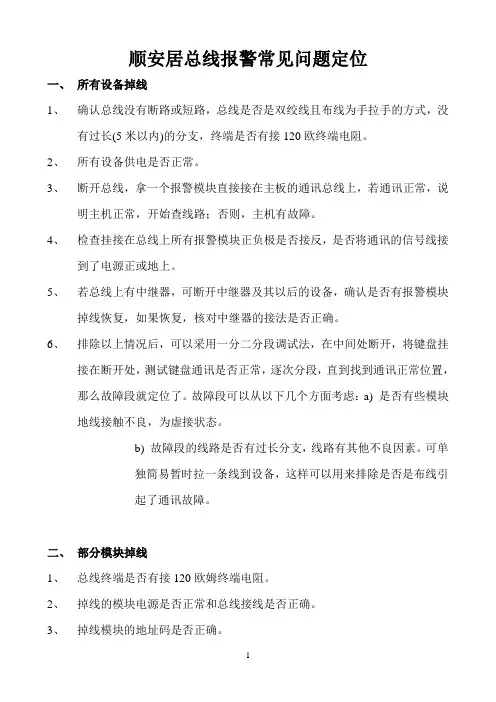

顺安居总线报警常见问题定位一、所有设备掉线1、确认总线没有断路或短路，总线是否是双绞线且布线为手拉手的方式，没有过长(5米以内)的分支，终端是否有接120欧终端电阻。

2、所有设备供电是否正常。

3、断开总线，拿一个报警模块直接接在主板的通讯总线上，若通讯正常，说明主机正常，开始查线路；否则，主机有故障。

4、检查挂接在总线上所有报警模块正负极是否接反，是否将通讯的信号线接到了电源正或地上。

5、若总线上有中继器，可断开中继器及其以后的设备，确认是否有报警模块掉线恢复，如果恢复，核对中继器的接法是否正确。

6、排除以上情况后，可以采用一分二分段调试法，在中间处断开，将键盘挂接在断开处，测试键盘通讯是否正常，逐次分段，直到找到通讯正常位置，那么故障段就定位了。

故障段可以从以下几个方面考虑：a) 是否有些模块地线接触不良，为虚接状态。

b) 故障段的线路是否有过长分支，线路有其他不良因素。

可单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

二、部分模块掉线1、总线终端是否有接120欧姆终端电阻。

2、掉线的模块电源是否正常和总线接线是否正确。

3、掉线模块的地址码是否正确。

4、更换一个好的模块到掉线模块位置处，若掉线恢复，说明模块可能有问题；若也掉线，说明线路或电源问题。

5、线路是否超过1200米，若是，则需要加中继器。

三、模块掉线恢复1、总线终端是否有接120欧姆的终端电阻，总线中是否存在星型布线。

2、总线周围是否存在大的电磁干扰，例如，大功率设备、220伏交流电源等。

3、屏蔽层的一端应该接到设备电源地。

4、更换有问题的模块。

5、线路是否超过1200米，若是，则需要加中继器。

四、键盘按键操作没有反应1、键盘的电源是否正常，键盘的信号线的连接是否正确。

2、断开通讯总线，主板上只接键盘，若键盘操作正常，则说明通讯总线存在故障。

可从以下几个方面考虑：a)线路超过1200米且总线用的是平行线且至少0.75mm。

总线报警系统安装调试步骤7464总线报警系统安装调试步骤第一步：采购线材和电源1．正确采购线材：4芯屏蔽双绞线，其中两两对绞；线经为0.75mm²（如果距离小于500米，可以为0.5 mm²）；线材型号一般为RVVP 4 ×0.75mm²。

2．选择合适的电源：a)键盘电源：如果键盘距离主机小于50米，可以直接从主机的键盘接口取电源；如果键盘距离主机小于200米且没有带警号，可以直接从键盘总线取电源；距离主机50米以外带有警号的键盘，要单独配备电源；超过200米以外的键盘，要单独配备电源。

键盘工作静态电流为50毫安，带警号报警时，电流为500毫安。

电源为12伏直流稳压电源。

b)7464自带的8个有线探测设备可以利用主机本身提供的电源，但所有探测器的电流总和不能大于1安培，否则要另外增加电源。

另外，主机提供的电源的电压为直流13伏左右，如果达不到探测器的电压范围，请为该探测器单独配备电源。

c)通过通讯接口挂接报警模块或328报警主机(328报警主机可以就地报警和撤布防，其余功能与模块相同，以下设备全以模块为例叙述)，模块耗电为20毫安；需要配备12伏直流稳压电源，如果和探测器共用电源，所有设备的电流相加，得到总的电流大小，在此基础上增加电源余量（一般为实际工作电流的2倍），如果电源功率小或者总线长（线上会有损耗），可以用多个电源。

第二步：施工前测试3．对所有报警模块编码（注意：模块1的编码从0开始，不是从1开始，即所有拨码放在数字侧；保证所有模块的编码不可以重复）。

4．将所有的线串接起来（如果线长大于1200米，必须在线的中间加中继器，具体接法请参考中继接法），将所有报警模块和报警主机联接在线的两端（不用接探测设备）。

用万用表测试：保证每个模块与主机之间的4芯线全部接通（红对红、绿对绿、黄对黄、黑对黑），任意两根线不能短路，其中红黑线为电源的正负。

5．在主机端的绿黄线之间并联一个120欧姆的电阻，然后在离主机最远的一个报警模块的绿黄线之间也并联一个120欧姆的电阻。

火灾报警系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可！在实际工程中，常因布线不规范、部件安装不正确或其它原因造成系统运行不正常，甚至不能顺利通过验收，给工程安装公司和使用单位造成一定的损失，也对设备供应单位的声誉造成一定的影响。

为了提高广大工程技术人员和现场施工人员排查解决故障的能力，我们专门组织具有多年工程实践经验的专业技术人员对施工、调试过程中的常见问题及解决办法进行整理，汇编成册，供大家学习、参考，希望能对大家的安装、调试、维护工作起到一定的指导作用。

本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录等，具有较强的针对性和实用性。

本手册在编写过程中得到了公司领导的大力支持，得到了技术部门和工程服务部门的全力配合，在此一并表示感谢。

本手册内容虽经反复推敲、认真校对，但仍难免有疏漏和不妥之处，欢迎大家提出宝贵意见和建议，以便今后修正。

第一章布线及常用部件接线简图第一章布线为保证系统安全、稳定、可靠地运行，必须选择合适的导线并正确安装，使用的导线要符合电气要求和安全要求，接线应牢固可靠，接头应镀锡或使用冷压端子。

一、线型选择：请参考以下要求进行购买1．两总线（信号线）（1）可使用导线类型：阻燃铜芯绝缘双绞型软导线（ZR-RVS）（2）线芯截面积≥ 1 mm2（3）最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，两总线必须使用双绞线。

在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线。

2．联动控制线（直接输出联动线）（1）可使用导线类型：多股铜芯绝缘阻燃双绞型软导线ZR-RVS2（3）最远传输距离：2000米3．24V电源线（1）可使用导线类型：铜芯绝缘双绞型软导线（RVS）或铜芯绝缘软导线（RVB、BVR）（2）线芯截面积≥1.5 mm2（3）最远传输距离：1500米（4）对于具体工程，还应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径。

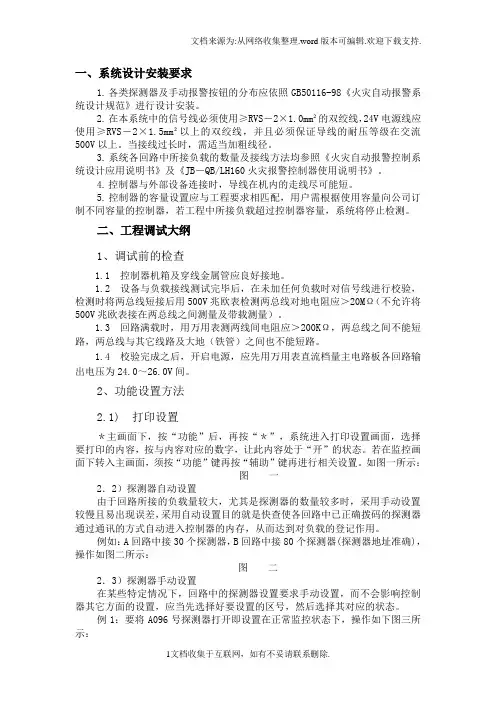

一、系统设计安装要求1.各类探测器及手动报警按钮的分布应依照GB50116-98《火灾自动报警系统设计规范》进行设计安装。

2.在本系统中的信号线必须使用≥RVS－2×1.0mm²的双绞线，24V电源线应使用≥RVS－2×1.5mm²以上的双绞线，并且必须保证导线的耐压等级在交流500V以上。

当接线过长时，需适当加粗线径。

3.系统各回路中所接负载的数量及接线方法均参照《火灾自动报警控制系统设计应用说明书》及《JB－QB/LH160火灾报警控制器使用说明书》。

4.控制器与外部设备连接时，导线在机内的走线尽可能短。

5.控制器的容量设置应与工程要求相匹配，用户需根据使用容量向公司订制不同容量的控制器，若工程中所接负载超过控制器容量，系统将停止检测。

二、工程调试大纲1、调试前的检查1.1 控制器机箱及穿线金属管应良好接地。

1.2 设备与负载接线测试完毕后，在未加任何负载时对信号线进行校验，检测时将两总线短接后用500V兆欧表检测两总线对地电阻应＞20MΩ（不允许将500V兆欧表接在两总线之间测量及带载测量）。

1.3 回路满载时，用万用表测两线间电阻应＞200KΩ，两总线之间不能短路，两总线与其它线路及大地（铁管）之间也不能短路。

1.4 校验完成之后，开启电源，应先用万用表直流档量主电路板各回路输出电压为24.0～26.0V间。

2、功能设置方法2.1) 打印设置＊主画面下，按“功能”后，再按“＊”，系统进入打印设置画面，选择要打印的内容，按与内容对应的数字，让此内容处于“开”的状态。

若在监控画面下转入主画面，须按“功能”键再按“辅助”键再进行相关设置。

如图一所示：图一2．2）探测器自动设置由于回路所接的负载量较大，尤其是探测器的数量较多时，采用手动设置较慢且易出现误差，采用自动设置目的就是快查使各回路中已正确拨码的探测器通过通讯的方式自动进入控制器的内存，从而达到对负载的登记作用。

EI-6000T型火灾报警控制器(联动型)安装使用说明书依爱消防电子有限责任公司二零零八年九月非常感您选择、使用依爱消防电子有限责任公司生产的EI系列火灾报警控制器！本公司产品集火灾报警、防盗报警、可燃气报警于一体。

为方便您使用，请仔细阅读本手册，我们将以最大限度满足您的需求为己任，为您提供高品质的消防报警产品，同时带给您一流的售后服务。

我们的一贯宗旨是“技术先进、质量优良、服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，垂询：服务咨询 0、0传真 0网址.eifire.电子信箱 eifireeifire.地址省市长征路726号邮编 233006本手册介绍了依爱消防电子有限责任公司生产的EI-6000T型火灾报警控制器(联动型)的用途、性能特性、基本工作原理、使用方法、使用注意事项等，以帮助您尽快熟悉和掌握该控制器的操作方法和使用要点。

请仔细阅读本手册，并正确按照书中指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！由于我们的工作失误给您造成的不便，我们深表歉意。

声明: 本手册是EI-6000T型火灾报警控制器(联动型)用户手册第七版，版本号V8.0。

本手册中的容如有变更，恕不另行通知。

本手册容及所用术语解释权属于依爱消防电子有限责任公司。

本手册属于依爱消防电子有限责任公司，任何单位或个人非经本所授权，不得对本手册容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者依爱消防电子有限责任公司保留对侵权者追究法律责任的权利。

第一章概述 .......... ........... ............................................................ . (1)1．概述 (1)2．使用要求 (1)第二章技术参数和结构特征.................................................................................... . (2)1．工作原理 (2)2．技术特征 (2)3．主要技术指标 (3)4．外形及重量 (4)第三章安装、接线.................................................................................... (5)1．安装 (5)2．接线盘及接线说明 (5)第四章操作使用说明...................................................................................... . (7)第一节键盘/显示说明...................................................................................... . (7)1．面板布局 (7)2．主面板 (7)3．多线联动控制盘 (10)4．总线联动控制盘 (11)第二节菜单操作...................................................................................... ................1 1 1．菜单的主要功能 (11)1.1系统设置子菜单 (11)1.2系统查询子菜单 (12)1.3系统编程子菜单(安装公司级操作) (13)1.4系统控制子菜单 (13)1.5打印子菜单 (13)1.6系统测试子菜单(安装公司级操作) (14)2．菜单操作 (14)2.1系统设置子菜单操作 (15)2.1.1设置时钟 (15)2.1.2自动打印设置 (15)2.1.3屏蔽操作 (16)2.1.4防盗设置 (16)2.1.5口令设置 (16)2.1.6区域控制方式 (16)2.1.7设备配置(安装公司级操作) (16)2.1.8工程名称(安装公司级操作) (17)2.1.9故障输出(安装公司级操作) (17)2.1.10探测器设置(安装公司级操作) (18)2.1.11显示盘消音(安装公司级操作) (18)2.1.12联动设置(安装公司级操作) (18)2.2系统查询子菜单操作 (18)2.2.1当前信息 (18)2.2.2系统信息 (18)2.2.3编址部件信息 (18)2.2.4编程信息 (18)2.2.5总线联动键盘 (19)2.2.6多线联动键盘 (19)2.2.7远程语音 (19)2.2.8区域控制方式 (19)2.2.9历史记录信息（安装公司级） (19)2.3系统控制子菜单操作 (20)2.3.1设备启动 (20)2.3.2设备停止 (20)2.3.3呼叫分机 (21)2.3.4停止呼叫 (21)2.3.5区域机复位 (21)2.4打印子菜单操作 (21)2.4.1部件清单 (21)2.4.2当前信息 (21)2.4.3停止当前打印 (21)2.5系统编程子菜单操作(安装公司级操作) (21)2.5.1编程操作一般步骤 (22)2.5.2编程使用按键定义 (22)2.5.3编程操作 (23)2.5.3.1液晶显示盘(J-EI6050)/数字显示盘(J-EI6051)编程 (23)2.5.3.2智能光电感烟探测器(JTY-GD-EI6010)智能感温探测器(JTW-A2R-EI6011)智能复合探测器(JTY-GD-EI6012)智能离子感烟探测器 (24)2.5.3.3防盗探测器接口探测器(J-EI6033) (25)2.5.3.4智能非编码探测器接口(J-EI6032) (25)2.5.3.5智能手动报警按钮(J-SAP-EI6020) (25)2.5.3.6智能消火栓按钮(J-SAP-EI6022) (26)2.5.3.7智能单输入模块(J-EI6030) (26)2.5.3.8智能单输出模块(J-EI6040) (27)2.5.3.9智能输入输出模块(J-EI6031/J-EI6041/J-EI6042) (30)1)智能输出模块实地址(J-EI6041/J-EI6042) (31)2)智能输出模块虚地址(J-EI6041/J-EI6042) (31)3)智能输入模块实地址(J-EI6031/J-EI6041/J-EI6042) (32)4)智能输入模块虚地址(J-EI6031/J-EI6041/J-EI6042) (32)2.5.3.10总线制声光报警器模块编程(J-EI6081) (32)2.5.3.11总线制模块编程(J-EI6312) (33)2.5.3.12总线联动键盘 (33)2.5.3.13多线联动键盘 (34)2.5.3.14编址部件删除 (35)2.5.3.15总线联动键盘删除 (35)2.5.3.16多线联动键盘删除 (36)2.6系统测试子菜单操作(安装公司级操作) (36)2.7.1模拟火警 (36)2.7.2查看检测值................................................................................................36 2.7.3部件自检 (37)2.7.4智能部件调试 (37)2.7.4.1根据序列号编地址 (37)2.7.4.2智能部件登录 (38)2.7.5编程上传下载 (38)第五章调试 (40)1．开机前检查及调试准备 (40)2．开机 (40)3．智能部件统计 (40)4．地址设定 (40)5．编程 (40)6．功能试验 (40)第六章维护、保养及故障处理 (42)1．维护、保养 (42)2．常见故障分析与排除 (42)附录打印机的换纸方法及注意事项 (4)3第一章概述1 概述EI-6000T型火灾报警控制器（联动型）集火灾报警、联动控制、监管报警（包括防盗、可燃气报警）、对讲、网络通讯等多种功能于一体，满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。

目录概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2一、系统配置及连线说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4二、AL-7416IP的键盘操作说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥111．密码说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 2．遥控器说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 3．用户操作指南‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 三、AL-7416IP编程说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥14编码功能列表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20四、AL-7416IP的联动功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33五、AL-7416IP电话接口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36六、AL-7416IP在IP网络中的使用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39七、电脑配置AL-7416IP语音‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41八、管理中心软件对AL-7416IP的控制‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 43九、AL-7416IP典型应用举例‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥46地址编码表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 48概述AL-7416IP报警系统是具有很强的实用性被广泛地应用在别墅小区及周界报警系统、以及办公大楼等各类大中型安保系统，可实现计算机管理并方便地与其它系统集成。

AL-7416IP主要功能及性能指标1．主要功能●最多可接16个防区：有线无线兼容，通过无线扩展模块可扩展16个无线自学码防区,通过外扩RS485扩展板可以外接最多16个报警模块，最多可以支持16个扩展防区●可最多接入4个键盘，独立操作，LCD或LED显示。

15、单防区布撤防控制，现在配置里打开单防区布撤防使能，再在控制&与 查询中的单防区布撤防控制里，对单防区进行布撤防操作。
16、配置完成后，打开报警订阅，点一下事件订阅，设备在撤防状态下 触发，只有报警输入源信号事件，该事件是不会上报平台的；布防状态 下触发，还会有一个本地开关量报警，这个报警是会上报平台的。
目前经过测试比较稳定，最好不要用其他版本的SDK来调试总线报警主 机，以免出现各种异常问题。 •总线报警主机升级以及更改IP可以使用configTool工具，相对SDK比较稳 定，以免出现升级失败主机没法使用等问题。
<页脚>
测试报警主机了解报警原理
对于首次调试报警设备的工作人员，首先需要了解报警主机和探测器报警原理 1.将报警主机本地防区全部如下图短接好2.2K电阻，打开报警主机调试工具SDK， 输入报警主机IP地址，点击登入，再点击报警订阅按钮，弹出下面事件订阅对话框，再点击事件订阅 2.拆掉本地防区其中一个电阻，再接上，如此反复观察事件订阅对话框里面的变化。 报警原理解释：当你拆掉或者短路电阻时，就相当于触发了报警，事件订阅里面就会有提示哪个防区报警。常闭类型探 测器串联电阻接入报警时就相当于，你手动拆了这个电阻。常开类型探测器并联电阻接入报警时就相当于你手动短路掉 了这个电阻，报警主机通过判断电阻是否被拆掉或者被短路来上报报警信息。
社会的安全 我们的责任
浙江大华技术股份有限公司 ZheJiang Dahua Technology CO.,LTD.
<页脚>
附加功能：主动注册
打开configtool工具搜索总线报警主机，选择批量配置 敲入命令：/cgibin/configManager.cgi?action=setConfig&DVRIP.RegisterServer.DeviceID=bus&DVRIP.Registe rServer.Enable=true&DVRIP.RegisterServer.Servers[0].Address=172.5.2.42&DVRIP.RegisterSe rver.Servers[0].Port=9500 不需要填设备IP； 其中：DeviceID=bus（bus对应注册ID） Servers[0].Address=172.5.2.42为服务器IP； Servers[0].Port=9500为服务器的端口；

FB(W)-FT-9106型家用入侵报警系统使用说明书(二○○○年九月版)上海原子核研究所日环仪器厂一、前言尊敬的用户：您好！欢迎使用本厂高品质、高性能报警系统。

FB(W)-FT-9106型家用入侵报警系统是我厂研制开发的新一代多功能室内安保产品，主要用于对盗贼入侵、火灾及煤气泄漏等事故进行报警，也可用于紧急求救。

本报警系统应用了当今国内外先进技术，可广泛用于公寓、别墅、商店、办公室、储藏室、工厂以及仓库等场合，特别适合商住小区联网防盗报警。

本报警系统具有功能齐全、安装容易等特点，在仔细阅读本说明书后，即可自行安装，符合DIY(Do It Yourself)的流行趋势。

二、系统组成FB(W)-FT-9106型家用入侵报警系统由FB(W)-FT-9106-1型家用入侵报警控制器(以下简称主机)、FT(W)-HW-9001型无线红外探测器(以下简称红外探头)、FT(W)-CK-9002型无线磁开关探测器(以下简称磁开关)、FB(W)-FT-9105-2型无线遥控器(以下简称遥控器)及9伏直流电源(以下简称电源)组成。

还可选配无线紧急按钮、无线火灾探测器、无线煤气探测器等。

三、主要技术参数1、电源：2、无线发射频率探测器：315MHz±150KHz遥控器：315MHz±150KHz3、无线传输距离(空旷地)遥控器：≥30m探测器：≥20m4、使用环境温度：－10～＋50℃相对湿度：≤95% (40±2℃时)四、主要功能和特点1、安装方便，整个系统采用无线传输，无需布线，不损坏室内装潢。

2、操作简便，日常操作仅用遥控器即可完成。

3、具有多种撤/设防方式，包括键盘、遥控器、电话远程。

4、报警种类多，对非法入侵；门、窗被撬；火灾及煤气泄漏均可报警，并有紧急求救功能。

5、具有电话线防拆和抢占功能。

6、任选报警方式，即电话语音报警和本地喇叭报警，或两者兼备。

7、键盘密码操作，其中一个主用户(编程)密码，三个普通用户密码。

总线制数字报警系统高层软件用户使用说明书一、KS-Z63A接警软件的运行配置中心电脑最低配置：I5双核及以上 CPU4G内存80G 及以上硬盘主板PCI插槽6个17 英寸显示器驱动器：DVD-ROM驱动器UPS 不间断电源（ 500W）多媒体音箱中心软件运行系统环境：WindowsXP SP3中心计算机处于长期连续工作状态，应使用工业计算机。

如果使用普通家用电脑，可能导致系统运行不稳定。

将 Windows 显示模式调整为 1024*768 分辨率。

接警中心计算机专机专用，请勿擅自安装其它软件，更不得联网运行。

二、KS-Z63A接警软件的安装打开包装盒,取出安装光盘放入光驱。

进入光驱目录，选择安装程序总线接警中心.msi，点击安装，按照安装说明书安装软件。

安装微软 Office 办公软件，以便打印输出报警事件和系统事件等报表。

典型安装即可。

注意：A.设置系统时，可能会对报警信号的接收产生一定影响，所以尽量避免在报警高峰期设置系统；B：如果用户在使用过程中有发现不能操作的功能，而说明书里又有的，请确认系统管理员是否有给当前用户开通相应操作权限。

1 基本概念1.1设备地址报警系统中以5段的类IP地址表示终端设备地址：1)第1位是系统设置的中心设备编号；2)第2位是中心设备、楼道机及中继器的CAN总线路数编号即DIP开关设置的物理地址；3)第3位是楼道机及中继器的DIP开关设置的物理地址；4)第4位是终端设备DIP开关设置的物理地址；5)第5位是终端设备上连接的分键盘DIP开关设置的物理地址或终端设备的防区地址。

如:1.2.3.4.5表示终端连接的是第1个中心设备(转换模块)的第2路CAN总线，3表示楼道机的物理地址是3，4表示终端设备的物理地址。

5表示为终端设备4的第5防区。

1．2设备型号管理设备型号分成4类：中心设备、控制器、终端设备、分键盘设备1．2．1中心设备中心设备指CAN总线与RS232的互转换模块KS-Z61A。

依爱消防主机调试书使用要点。

请仔细阅读本手册，并正确按照书中指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！由于我们的工作失误给您造成的不便，我们深表歉意。

声明: 本手册是EI-6000T型火灾报警控制器(联动型)用户手册第七版，版本号V8.0。

本手册中的内容如有变更，恕不另行通知。

本手册内容及所用术语解释权属于蚌埠依爱消防电子有限责任公司。

本手册版权属于蚌埠依爱消防电子有限责任公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者蚌埠依爱消防电子有限责任公司保留对侵权者追究法律责任的权利。

目录第一章概述.......... ........... ............................................................. (1)1．概述 (1)2．使用要求 (1)第二章技术参数和结构特征...................................................................................... .. 2 1．工作原理. (2)2．技术特征 (2)3．主要技术指标 (3)4．外形及重量 (4)第三章安装、接线...................................................................................... . (5)1．安装 (5)2．接线盘及接线说明 (5)第四章操作使用说明.................................................................................... (7)第一节键盘/显示说明.................................................................................... (7)1．面板布局 (7)2．主面板 (7)3．多线联动控制盘 (10)4．总线联动控制盘 (11)第二节菜单操作.................................................................................... ..................1 1 1．菜单的主要功能 (11)1.1系统设置子菜单 (11)1.2系统查询子菜单 (12)1.3系统编程子菜单(安装公司级操作)……………………………………………………… (13)1.4系统控制子菜单 (13)1.5打印子菜单 (13)1.6系统测试子菜单(安装公司级操作) (14)2．菜单操作 (14)2.1系统设置子菜单操作 (15)2.1.1设置时钟 (15)2.1.2自动打印设置 (15)2.1.3屏蔽操作 (16)2.1.4防盗设置 (16)2.1.5口令设置 (16)2.1.6区域控制方式 (16)2.1.7设备配置(安装公司级操作) (16)2.1.8工程名称(安装公司级操作) (17)2.1.9故障输出(安装公司级操作) (17)2.1.10探测器设置(安装公司级操作) (18)2.1.11显示盘消音(安装公司级操作) (18)2.1.12联动设置(安装公司级操作) (18)2.2系统查询子菜单操作 (18)2.2.1当前信息 (18)2.2.2系统信息 (18)2.2.3编址部件信息 (18)2.2.4编程信息……………………………………………………… (18)2.2.5总线联动键盘 (19)2.2.6多线联动键盘 (19)2.2.7远程语音电话 (19)2.2.8区域控制方式 (19)2.2.9历史记录信息（安装公司级） (19)2.3系统控制子菜单操作 (20)2.3.1设备启动 (20)2.3.2设备停止 (20)2.3.3呼叫分机 (21)2.3.4停止呼叫 (21)2.3.5区域机复位 (21)2.4打印子菜单操作 (21)2.4.1部件清单 (21)2.4.2当前信息 (21)2.4.3停止当前打印 (21)2.5系统编程子菜单操作(安装公司级操作)……….……………………………………………...212.5.1编程操作一般步骤 (22)2.5.2编程使用按键定义 (22)2.5.3编程操作 (23)2.5.3.1液晶显示盘(J-EI6050)/数字显示盘(J-EI6051)编程 (23)2.5.3.2智能光电感烟探测器(JTY-GD-EI6010)智能感温探测器(JTW-A2R-EI6011)智能复合探测器(JTY-GD-EI6012)智能离子感烟探测器…………………………………………...................... (24)2.5.3.3防盗探测器接口探测器(J-EI6033) (25)2.5.3.4智能非编码探测器接口(J-EI6032) (25)2.5.3.5智能手动报警按钮(J-SAP-EI6020) (25)2.5.3.6智能消火栓按钮(J-SAP-EI6022) (26)2.5.3.7智能单输入模块(J-EI6030) (26)2.5.3.8智能单输出模块(J-EI6040) (27)2.5.3.9智能输入输出模块(J-EI6031/J-EI6041/J-EI6042) (30)1)智能输出模块实地址(J-EI6041/J-EI6042).......................................... .. (31)2)智能输出模块虚地址(J-EI6041/J-EI6042) (31)3)智能输入模块实地址(J-EI6031/J-EI6041/J-EI6042) (32)4)智能输入模块虚地址(J-EI6031/J-EI6041/J-EI6042) (32)2.5.3.10总线制声光报警器模块编程(J-EI6081) (3)22.5.3.11总线制电话模块编程(J-EI6312) (33)2.5.3.12总线联动键盘 (33)2.5.3.13多线联动键盘 (34)2.5.3.14编址部件删除 (35)2.5.3.15总线联动键盘删除 (35)2.5.3.16多线联动键盘删除 (36)2.6系统测试子菜单操作(安装公司级操作)……………………………………………………....362.7.1模拟火警 (36)2.7.2查看检测值................................................................................................36 2.7.3部件自检 (37)2.7.4智能部件调试 (37)2.7.4.1根据序列号编地址 (37)2.7.4.2智能部件登录 (38)2.7.5编程上传下载 (38)第五章调试 (40)1．开机前检查及调试准备 (40)2．开机 (40)3．智能部件统计 (40)4．地址设定 (40)5．编程 (40)6．功能试验 (40)第六章维护、保养及故障处理.....................................................................4 2 1．维护、保养.. (42)2．常见故障分析与排除 (42)附录打印机的换纸方法及注意事项 (4)3EI-6000T型火灾报警控制器(联动型)安装使用说明书第一章概述1 概述EI-6000T型火灾报警控制器（联动型）集火灾报警、联动控制、监管报警（包括防盗、可燃气报警）、对讲电话、网络通讯等多种功能于一体，满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。

报警主机使用说明书(中文版)注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。

智能报警主机为确保本机的正常散热，应避开通风不良的场所。

为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。

小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。

避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。

（ALARM CONTROLLER）2.避免电击和失火使用说明书切记勿用湿手触摸电源开关和本机。

勿将液体溅落在本机上，以免造成机器内部短路或失火。

（中文版第一版）勿将其它设备直接放置于本机上部。

安装过程中进行接线或改线时，都应将电源断开，预防触电。

重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。

清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。

不得在电源电压过高和过低的场合下使用该本机。

务请通读本使用说明书，以便您掌握如何正确使用本机。

当您读本说明书后，请把它妥善保存好，以备日后参考。

如果需要维修，请在当地与经本公司授权的维修站联系。

环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。

申明：产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；本手册若有任何修改恕不另行通知；Copyright 2000-2004. All Rights Reserved.因软件版本升级而造成的与本手册不符，以软件为准。

智能报警主机目 录ALARM CONTROLLER1.设备概述………………………………………………………………3 1.设备概述:2.设备介绍………………………………………………………………3 智能报警主机是采用微处理器控制的报警信息采集和输出设备。

智能报警主机将采集各种探头的信息进行处理，再将报警信息的处理结果回传系统主机，并按系统设置的要求启动报警联动开关、录像机、警号等设备。

3）报警主机分线制使用
3）报警主机分线制使用
使用smart PPS软件旁路或隔离 在smart PPS软件主界面“配置”下进行“设备管理”， 通过自动或手动添加方式将对应的报警主机IP地址加入； 然后在“操作”报警主机下查看各个主机防区的状态，
注意：旁路操作以前面的SDK为优先，如果SDK下防区设置为正常， 那么smart PSS里面不能对各个防区在进行旁路操作了，如果SDK 下防区是已经设置为旁路，则可以使用PSS恢复正常。
谢谢您的观看
2）修改 IP
报警主机的复位方法
1.主机主板上复位按钮跳帽一二脚短接数秒，带电操作后就会重启复位操作。 2.键盘复位，123400*6+ENTER 3.SDK里控制与查询下恢复配置也可以，这种操作不能恢复IP 地址到原出厂地 址，IP 地址不变，其他参数设置会恢复出厂值 。
03
报警主机分线制使用
4）报警主机总线制使用
接下来配置名称传感器类型、感应方式与联动配置， 联动配置中应在报警输出位置打勾，选择通道1，警号 位置也打上勾使能，然后设置下去如图所示。
4）报警主机总线制使用
在控制查询处找到报警子系统，启用子系统1，如图20所示。
4）报警主机总线制使用
最后在控制查询处找到布撤防控制，进行全局部分，也可以进行单防区部分， 但是要先进行单防区布撤防使能，图所示
3）报警主机分线制使用
报警主机和球机联动
首先在PSS里加入大华球机，对球机进行预置点设置，然后在PSS主界面下的 配置下的事件配置点击进去，点击报警主机，找到外部报警，然后找到需联动 的报警通道，在通知里把报警声音和外部报警开启，再联动报警里拖入视频信 号，再右下角进行预置点选择，再保存生效。可以进行录像设置，并再本地查 看报警联动的录像，如图。
