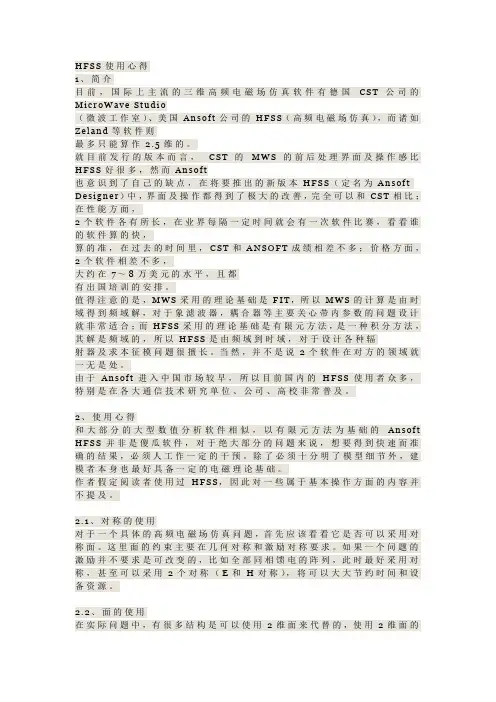

电磁仿真软件心得标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
——简单有效，如果问题的外部轮廓较为复杂
或者椭球2 轴差距太大，以采用相似形边界或圆柱边界，对于辐射问题，如果估计问题的增
益较低（比如2db），那么边界宜采用球形，此时为了得到结果准确也只好牺牲时间了；另
在hfss 8 中提供了一种新的吸收边界——pml 边界条件，对于这种边界，笔者并不是很满意，
尽管其有效距离为八分之一个中心波长——是老边界的一半，可以减少计算量，然而这种边
界由程序自己生成，为一个立方体的复杂结构，对于一些特殊的复杂问题，这种边界内部有
很多的空间是无用的，此时还不如使用老边界灵活。
2.5、关于开孔
有些问题需要在壁上开孔，此时可以采用2 种办法，其一是老老实实的在模型上挖空；其二是采用hnatrue 边界条件，通常，如果是在面上开孔，将会采用后者，简单，便于修改。
2.6、关于网格划分
当模型建立好了之后，进入计算模块，第一步是给问题划分网格。对于一般问题，让软件自动划分比较省心，但对大型问题和复杂问题，让软件自己划分可能需要很好的耐性来等
待。根据实际经验，在大型模型的结构密集区域或场敏感区域使用人工划分可以得到很好的
效果，有些问题的计算结果开始表现为收敛，但进一步提高精度，却又反弹，问题就在于开
始时场敏感区域的网格划分不够仔细，导致计算结果的偏差。
2.7、关于所需要的精度
计算问题时，一般需要给定一个收敛精度和计算次数以避免程序“陷入计算而无法自拔”，当对模型熟悉后，可以单单给定次数。在问题之初，建议的计算精度不要太高，实际
中曾见到有操作者将问题的s 参数精度设定为0.00001，其实这是完全没有必要的，一般s
参数的精度设定为0.02 左右就已经可以满足绝大部分问题的需要（此时应该注意有无收敛
反弹的情况）。如果是计算次数，对于密闭问题，建议是设定为8～12 次，对于辐射问题，
一般计算6～8 次左右即可观察结果，如果不够再决定是否继续计算。
2.8、关于扫描
hfss 提供一个扫描功能，分3 种方式：快速、离散和插值。其中离散扫描只保留最后一个频点的场结果，其计算时间是单个频点计算时间之和；对快速扫描，将可以得到所计算的
频率范围内的所有频率场结果，但是其计算速度和频点多少关系不大，基本和模型复杂程度
正比，有时扫描计算的时间非常长，如果不是特别需要关心所有的场情况，建议选用离散扫
描，对于特别巨大的问题，则是以快速扫描为宜。而插值方式比较少用。
2.9、关于问题的规模
hfss 所能计算的问题规模与计算机硬件关系很大，其次是所使用的操作系统。在hfss8 里，问题描述矩阵的阶基本和网格数正比，对于四面体上10 万的问题也能游刃有余（只要
机器够好），然而这并非是指实际问题的电尺寸，实际上，要精确计算一个计算机网络电缆
接头（rj45）所需要的时间和资源并不比计算一个有一个波长电尺寸的一般辐射问题少多少，
所以实际上其计算规模的主要约束是问题的复杂程度，而复杂程度里面包含了电尺寸、结构
复杂度等要素。
由此提醒我们建模时应该尽量简化模型。一般来说，除了在激励区，当结构电尺寸比二十分之一波长还小时，可以忽略它的存在而不会引入明显的误差，这一点在解决问题之初很
有效，可以迅速发现问题的关键；当问题的主要要求满足后，再将模型细化以获得更加精确
的结果。
