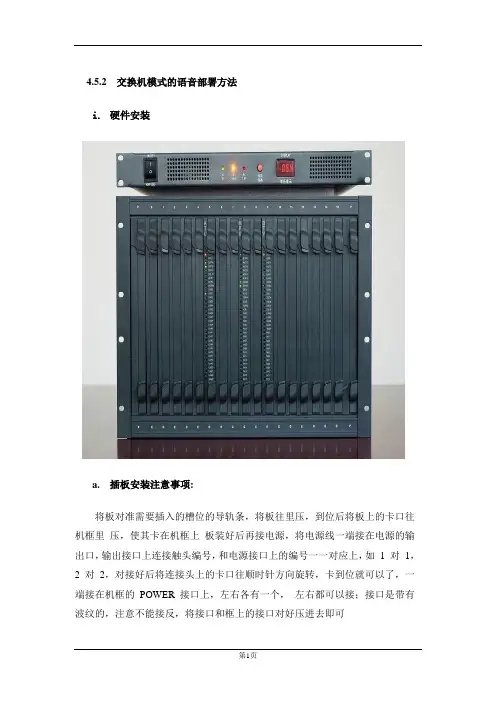

4.5.2交换机模式的语音部署方法i.硬件安装a.插板安装注意事项:将板对准需要插入的槽位的导轨条，将板往里压，到位后将板上的卡口往机框里压，使其卡在机框上板装好后再接电源，将电源线一端接在电源的输出口，输出接口上连接触头编号，和电源接口上的编号一一对应上，如 1 对1，2 对2，对接好后将连接头上的卡口往顺时针方向旋转，卡到位就可以了，一端接在机框的POWER 接口上，左右各有一个，左右都可以接；接口是带有波纹的，注意不能接反，将接口和框上的接口对好压进去即可背板图示：电源接口图示：机框上的0-6 的编号对应背板的0-6 编号,机框上的7 编号对应背板的8 编号,机框上的8 编号对应背板的9 编号,机框上的10-15 编号对应背板的10-15 编号. 当插用户板和模拟板时,排线所接的位置从下到上对应的通道编号为0-23。
对应的网口需接上网线，然后接入到网络交换机上板上NET1 灯表示网络为10M/100M 网络，网线接好后，如接入100M 网络后NET1 灯会亮，NET2 灯闪烁表示网络有数据收发；板上通道如果被占用后，板上对应的LN 灯会亮，通道释放对应的LN 灯灭。
中继接口图例：各板的安装与槽位没有对应关系,可以插任意槽位,MPU槽必须插板（即必须有主板,并且插在MPU 槽，ATV 做主板时除外）,如有E1 接入，则9 号槽必须插DTV 板，即背板上的9 编号对应的槽位，每块板都必须接网线. 现将背板上的槽位编号与机框上的编号的对应关系做个说明：DTV 板和ATV 板也可以当成主板来使用（即代替MPU 板），即插到C-C 槽位且需要跳线，对应的软件里也需要设置，软件设置参考软件配置部分。
对于DTV 板，J22 跳线需跳上，对于ATV 板，J10 跳线需要跳上。
b.ATV 板插板说明ATV 作从板时，可以插在除主板槽位的任何一个槽位ATV 作主板时，只能插在8 号槽，它可以带3 块ATU 从板，从板只能插在4，5，6 号槽，且不能用DTV 做从板。

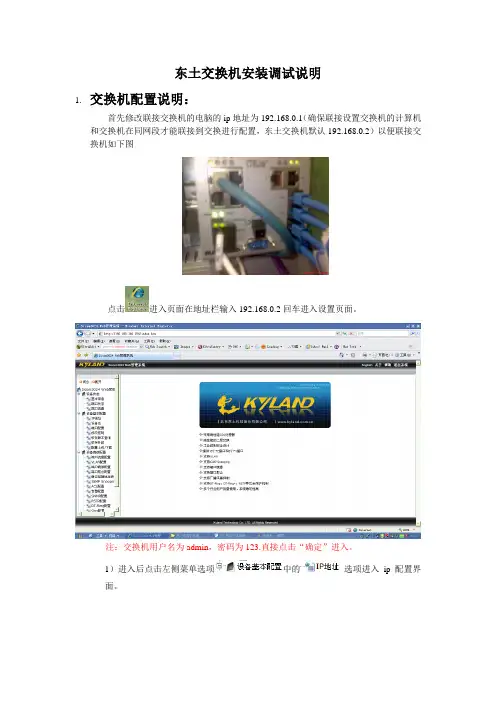

东土交换机安装调试说明
1.交换机配置说明：
首先修改联接交换机的电脑的ip地址为192.168.0.1（确保联接设置交换机的计算机和交换机在同网段才能联接到交换进行配置，东土交换机默认192.168.0.2）以便联接交换机如下图
点击进入页面在地址栏输入192.168.0.2回车进入设置页面。
注：交换机用户名为admin，密码为123.直接点击“确定”进入。
1）进入后点击左侧菜单选项中的选项进入ip配置界面。
进入后在栏输入交换机ip地址（大山台现场为192.168.148.XX，注XX为风机编号。
）在栏输入子网掩码，子网掩码为255.255.252.0。
在栏输入网关地址（大山台现场网关地址为192.168.148.254）.设置完成后点击。
2）然后选择选项中的选项：此处新东土交换机有三个选项的状态全部改为使能。
修改完成后点击。
3）选择选项中的选项：
修改选项的状态为（确保环路检测状态为开启）选择后点击，在选择进入环路设置界面：
进入环路设置界面后在选项中填写环路id（一般id设定根据线路编号设定，1填写1，2填写2…..以此类推。
），在选项中填写环路名称（一般填写为，
X为环路id好。
）。
选项中风机端交换机选择为从站。
、选项选择光纤所占用的端口（风机端一般选择为FE7和FE8，）。
选择完成后点击。
注：访问交换机的电脑ip为192.168.148.250（请勿使用其他ip，以免造成网络上ip冲突。
）在配置完成后选择左侧菜单中的选项，点击。
保存完成后在左侧的菜单中选择选项中的选项，点击。
网络交换机设备安装调试作业指导书一、前期准备工作在进行网络交换机设备的安装调试之前，需要做好以下准备工作：1.确定安装位置：根据实际需求和布线情况，确定网络交换机的安装位置。
通常情况下，网络交换机应放置在干燥、通风良好的地方，远离热源和潮湿环境。
2.确定电源供应：确保所选安装位置附近有稳定的电源供应，以满足网络交换机的工作需要。
3.获得设备和材料：准备好网络交换机及其所需配套材料，例如电源线、网线、光纤等。
4.核对配件：核对设备和配件是否齐全，包括网络交换机、电源适配器、安装盒、安装板、固定螺丝等。
二、安装网络交换机1.将安装盒固定在所选安装位置上，确保安装盒牢固稳定。
2.将安装板插入安装盒中，并用螺丝固定好。
3.将网络交换机放置在安装板上，并用螺丝固定住。
4.将电源适配器连接到电源插座上，再将其插入网络交换机的电源接口。
5.检查网络交换机的指示灯是否正常亮起，确保电源供应工作正常。
三、连接网络设备1.连接网线：将需要连接到网络交换机的计算机、路由器等设备使用网线连接到网络交换机的交换端口上。
2.连接光纤：如果网络交换机支持光纤连接，使用光纤连接网络交换机和其他设备。
3.确保连接正确：检查所有连接是否牢固可靠，确保连接线的接口没有松动。
4.通过LED指示灯确认连接状态：检查网络交换机上的LED指示灯，根据其状态确认各个设备的连接状态，如连接是否正常、速率是否正常等。
四、设置网络交换机1.配置IP地址：通过访问网络交换机的管理界面，进行IP地址和子网掩码的配置，确保网络交换机与其他设备处于同一网段。
2.设置VLAN（虚拟局域网）：根据实际需求，设置网络交换机的VLAN，将不同设备划分到不同的VLAN中，提高网络的安全性和可管理性。
3.配置端口：根据实际需求，对网络交换机的端口进行配置，包括端口速率、双工模式、STP（生成树协议）等。
4.配置管理账户：设置网络交换机的管理账户及密码，以确保只有授权的人员能够访问和管理交换机。
