压力管道培训班-GB管道

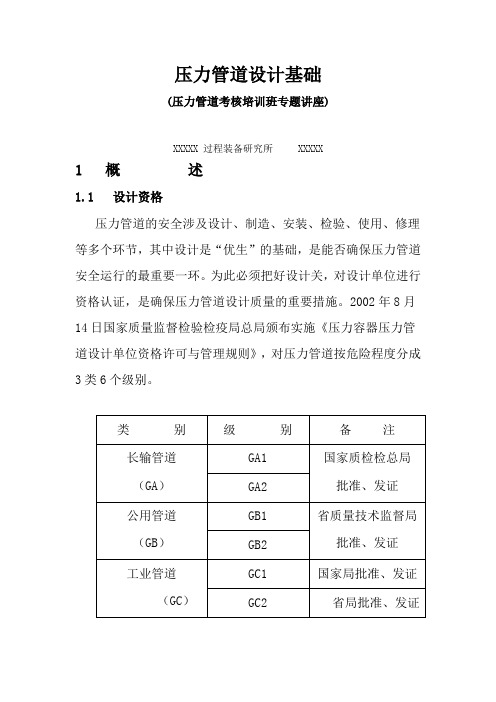

述设计资格压力管道的安全涉及设计、制造、安装、检验、使用、修理等多个环节，其中设计是“优生”的基础，是能否确保压力管道1.2在我国，工程设计一般分两步进行，首先根据已批准的项目建议书和可行性研究报告（设计前期工作）进行初步设计。

初步设计经上级主管部门组织审查、批准后再进行施工图设计。

设计主要内容如下：1．工艺计算包括物料衡算、热量衡算和水力计算等；按照物料的流量及该物料允许的流速确定管径、管长。

2．管道材料选择按照不同介质的物理化学性质、压力等级、工作温度等因数确定管子的材料和阀门、法兰等管道附件，初估材料数量。

3．管线的结构设计包括管线器材的选用（阀门、法兰、管件、补偿器、支吊架）及隔热、伴热设计。

4．管道的强度计算包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算。

5．安全装置设计包括安全阀、爆破片、阻火器。

6．绘制草图和施工图绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等。

7．编制设计说明书编制管道安装一览表、综合材料表、油漆保温一览表等。

所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加的综合会签，确保设计的质量。

1.3压力管道的初步设计和施工图设计，都必须按先行标准和规范设计。

原劳动部《压力管道安全管理与监察规定》（1996）国家质检总局《压力容器压力管道设计单位资格许可与管理规则》GB50316-2000《工业金属管道设计规范》GB50028-2002《城镇燃气设计规范》GB5001-1991《石油化工企业设计规范》GB50251-1994《输气管道工程设计规范》GB50253-1994《输油管道工程设计规范》HGJ8-87-1994《化工管道设计规范》SH3054-1993《石油化工企业管道综合设计规范》GB50160-1992《石油化工企业设计防火规范》GBJ16-1994《建筑设计防火规范》GB50058-1992《爆炸和火灾危险环境电力装置设计规范》GB50264-1997《工业设备及管道绝热工程设计规范》HG/T20549-1998《化工装置管道布置设计规定》SHJ40-1991《石油化工企业蒸气伴热管及夹套管设计规范》HG/T20670-2000《化工、石油化工管架、管墩设计规定》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》HG20225-1995《化工金属管道工程施工及验收规范》SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》JB4730-1994《压力容器无损检测》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB11345-1987《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T8163-1999《输送流体用无缝钢管》GB9948-1988《石油裂化用无缝钢管》GB/T12771-1991《输送流体用不锈钢焊接钢管》GB/T14976-1994《输送流体用不锈钢无缝钢管》GB9112-9123-1988《钢制管法兰》JB/T74—90-1994《管路法兰及垫片》HG20592-20635-1997《钢制管法兰、垫片、紧固件》GB/T17116-1997《管道支吊架》GB/T12777-1997《金属波纹管膨胀节》在进行某个特殊介质的压力管道设计时，除了按一般通用的标准、规范进行设计外，还要参照该产品的设计规范。

压力管道设计培训考试题(B1)姓名：得分：一填充题（每题2分共30分）1．设备、建筑物、构筑物宜布置在同一平面上；当受地形限制时，应将控制室、变配电室、化验室、生活间布置在较高的地平面上；中间罐区宜布置在较低的地平面上。

2．放气或排液管上的切断阀，宜用闸阀，阀后可接带管帽短管。

对于高压、极度及高度危害介质的管道应设双阀。

当设置单阀时，应加盲板或法兰盖。

3．泵出口的压力表应装在出口阀前并朝向操作侧。

4．装置中工艺管道常用的伴热介质有热水、蒸汽、热载体、电热。

5．管道系统压力试验合格后，应进行吹扫。

吹扫可采用人工清扫、水冲洗、空气或蒸汽吹扫等方法。

6．常用法兰密封垫片有以下三大类，即非金属垫片、半金属垫片、金属垫片。

7．垂直管道上，气体自上而下流动的取样管位置应与立管垂直引出，气体自下而上流动的取样管位置应从立管斜向上45度夹角引出。

8．孔板流量计前宜有15~20 倍管子内径的直管段，后有不小于 5 倍管子内径的直管段。

转子流量计前宜有不小于5 倍管子内径的直管段，且不小于300 mm 。

9．闪点：液体挥发出来的蒸汽与空气形成混合物遇火源能够闪燃的最低温度。

10．旋启式止回阀应优先安装在水平管道上，也可安装在管内介质自下而上的垂直管道上。

11．在操作或检修过程中有可能被油品、腐蚀性介质或有毒物料污染的区域应设围堰；处理腐蚀性介质的设备区尚应铺设防腐蚀地面。

12．放空用烟囱应设置在装置的一端或边缘地区，且位于装置常年最小频率风向的上风侧。

13．寒冷地区埋地敷设的水管道引出地面时，应根据工艺要求，在冷却水出入口总管上设置切断阀、防冻排水阀、防冻循环阀和防冻长流水阀等措施。

14．平行布置管道上的阀门，其中心线宜取齐，手轮间的净距不应小于l00mm 。

为了减少管道间距，可把阀门错开布置。

15．泵的基础面宜高出地面200mm ，最小不得小于l00mm 。

在泵吸入口前安装过滤器时，泵基础高度应考虑过滤器能方便清洗和拆装。

1 范围1.1 GB/T 20801.1-2006 “压力管道规范－工业管道”规定了工业金属压力管道的基本安全要求。

GB/T 20801.1-2006系“压力管道规范－工业管道”的第1部分，规定了工业金属管道的适用范围和管道分级。

1.2本规范适用于工艺装置、辅助装置以及界区内公用工程所属的压力管道。

1.3 “压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。

公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性的液体承压管道亦可参照采用本规范，但不属于安全监察范围，且不列入管道分级。

1.4本规范未考虑对已投入使用的管道进行改造、检查、检验、 试验、维护和修理的适用性。

1.5本规范不适用范围如下：a) 公称压力PN420以上的管道；b) 发生事故时会导致放射性辐射的管道，如核工业装置的管道；c) 石油、天然气、地热等勘探和采掘装置的管道；d) 钢铁工业冶炼设备的管道；e) 电气、电讯的专用管道；f) 移动设备上的压力管道如汽车、轮船、飞机等；g) 城镇市政公用设施管道；h) 油气输送管道和油气田内部集输管道；i) 定型设备如泵、压缩机和其它输送或加工流体设备的内部管道以及设备的外接管口；j) 采暖通风专业的管道；k) 水电站的专用压力管道，如引水管、导水渠等；l) 火力发电厂汽水管道。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注年号的引用文件，其最新版本适用于本规范。

GBJ16－1987 建筑设计防火规范GB/T 20801.2－2006 压力管道规范－工业管道第2部分材料GB/T 20801.3－2006 压力管道规范－工业管道第3部分设计与计算GB/T 20801.4－2006 压力管道规范－工业管道第4部分制作与安装GB/T 20801.5－2006 压力管道规范－工业管道第5部分检验与试验GB/T 20801.6－2006 压力管道规范－工业管道第6部分安全防护GB 50160－1992 石油化工企业设计防火规范HG 20660－2000 压力容器中化学介质毒性危害和爆炸危险程度分级3 术语和定义3.1 管道 Piping用以输送、分配、混合、分离、排放、计量或截止流体流动的管道组成件总成。

全国压力管道设计审批人员考核培训教材第二章压力管道输送介质特性第二节输送可燃易爆介质的特点及火灾危险性分类。

2.2.2 什么叫燃点、闪点、自燃点、引燃温度？答：（1）燃点──是指可燃物质加温受热，并点燃后，所放出的燃烧热能使该物质挥发出足够量的可燃蒸汽来维持燃烧的继续。

此时加温该物质所需的最低温度，即为该物质的“燃点”，也“着火点”。

物质的燃点越低，越容易燃烧。

（2）闪点──是指可燃液体挥发出来的蒸汽与空气形成的混合物，遇火源能够发生闪燃的最低温度。

（3）自燃点──是指可燃物质达到某一温度时，与空气接触，无需引火即可剧烈氧化而自行燃烧，发生这种情况的最低温度。

（4）引燃温度──按照标准实验，引燃爆炸性混合物的最低温度。

2.2.3 什么叫易燃物质、易燃气体、易燃或可燃液体、易燃薄雾？答：（1）易燃物质──指易燃气体、蒸汽、液体和薄雾。

（2）易燃气体──以一定比例与空气混合形成的爆炸性气体混合物的气体。

（3）易燃或可燃液体──在可预见的使用条件下能产生可燃蒸气或薄雾，闪点低于45℃的液体称易燃液体；闪点大于或等于45℃而低于120℃的液体称可燃液体。

（4）易燃薄雾──弥散在空气中的易燃液体的微滴。

2.2.4 什么叫爆炸极限、爆炸下限和爆炸上限？答：易燃气体、易燃液体的蒸气或可燃粉尘和空气混合达到一定浓度时，遇到火源就会发生爆炸。

达到爆炸的空气混合物的浓度，称之为爆炸极限。

爆炸极限通常以可燃气体、蒸气或粉尘在空气中的体积百分数来表示。

其最低浓度称为“爆炸下限”，最高浓度称为“爆炸上限”。

2.2.5 什么是爆炸性气体混合物和爆炸性气体环境？答：（1）爆炸性气体混合物──大气条件下气体、蒸气、薄雾状的易燃物质与空气的混合物，点燃后燃烧将在全范围内传播。

（2）爆炸气体环境──含有爆炸性气体混合物的环境。

2.2.6 什么是爆炸性粉尘混合物和爆炸性粉尘环境？答：（1）爆炸性粉尘混合物──大气条件下粉尘或纤维状易燃物质与空气的混合物，点燃后燃烧将在范围内传播（2）爆炸性粉尘环境──含有爆炸性粉尘混合物的环境。
