综合布线系统网络组建

网络综合布线系统方案详解网络综合布线系统是指将计算机网络的各种组成部分通过一系列有机而又具有统一性的设计组织在一起，以满足用户对数据通信、网络互联和网络服务的需求。

一个合理的网络综合布线系统方案能够提高网络性能、增强网络安全性、简化网络管理，同时也能够适应网络发展的需求。

一个完整的网络综合布线系统方案包括以下几个关键组成部分：1.网络需求分析：在设计网络综合布线系统之前，需要对用户对网络的需求进行充分的分析和了解，包括网络带宽、连接点数、设备种类等方面的要求。

根据需求分析结果，可以确定网络的规模和拓扑结构，以及相应的设备选择。

2.布线路径规划：布线路径规划是确定网络综合布线系统中各种布线设备的安装位置和链接路径的过程。

在规划布线路径时，需要考虑网络设备之间的物理距离、布线设备的数量和类型、布线设备的可扩展性等因素。

同时还需要考虑建筑结构、布线管道、电源和地线等条件，以保证布线的可靠性和灵活性。

3.布线介质选择：布线介质是指传输网络信号的媒介，主要有铜缆和光纤两种。

铜缆适用于短距离的高速传输，而光纤适用于长距离的高带宽传输。

在选择布线介质时，需要综合考虑数据传输速率、信号质量、安装成本和日常维护保养等因素。

4.布线设备选择：布线设备包括交换机、路由器、服务器等，这些设备是实现网络数据通信的核心组成部分。

在选择布线设备时，需要考虑数据传输速率、接口类型、电源和散热等要求，以及设备的可升级和扩展性。

5.安全管理：网络综合布线系统的安全管理是确保网络数据通信的机密性、完整性和可用性的重要保障。

安全管理包括访问控制、防火墙、入侵检测和加密等措施，以保护网络系统免受未经授权的访问和攻击。

6.故障排除和维护：网络综合布线系统的故障排除和维护是确保网络系统正常运行的重要工作。

故障排除和维护包括网络监测、故障诊断、升级和替换设备等方面的工作，以保证网络系统的可靠性和稳定性。

综上所述，一个完整的网络综合布线系统方案需要根据用户需求进行全面的分析和规划，包括布线路径、布线介质、布线设备选择、安全管理以及故障排除和维护等方面。

软件学院网络综合布线系统设计方案（学生宿舍）班级 :座号 :姓名：时间：一、工程概况 (3)二、综合布线系统概念 (3)三、设计原则与目标 (3)四、布线系统设计、施工、验收遵循的规定和标准 (3)1、网络应用标准 (3)2、布线标准 (3)五、用户需求 (3)六、综合布线系统结构设计 (4)七、综合布线子系统设计 (4)1、水平子系统 (4)1）管线设计 (4)2）水平电缆 (5)2、工作区子系统 (5)3、设备间 (5)4、建筑群子系统设计 (5)八、产品选型 (6)九、工程实施 (6)1、工程管理组织机构 (6)2、施工原则 (6)3、人员管理 (6)4、技术管理 (6)5、材料管理 (7)6、安全管理 (7)7、质量控制措施 (8)8、成本控制措施 (9)9、实施进度控制 (10)10、施工协调 (11)十、测试验收及维护 (11)1、验收分为四个阶段： (11)2、验收内容： (12)3、维护支持 (17)十一、材料及费用总清单 (17)十二、图纸分册 (18)1、综合布线系统拓扑图 (18)3、一楼水平管线与信息点分布图 (19)4、三楼水平管线与信息点分布图 (20)学生宿舍网络综合布线系统设计方案一、工程概况我学院现有学生3500余人，集中住在三栋学生宿舍公寓里，随着数字化校园建设的发展，校园网络已覆盖到学生公寓。

学生公寓是新建的，已经建好了网络、语音、校园广播等综合布线系统，并已经开通各自得应用系统。

此方案是针对学生公寓2号楼的综合布线系统设计，其共有6楼，1楼有35间，每间住8人（其中是配电房，一间是管理员房），2-6楼都是34间（其中2-4楼每间住6人，5、6楼住8人）。

根据用户需求，每个人需分配一个信息插座进行综合布线系统。

工程名称：学生公寓2号楼综合布线。

地理位置：建筑物数量：2号楼共6层。

二、综合布线系统概念综合布线是一种模块化的、灵活性及高的建筑物内或建筑群之间的信息传输通道。

简述综合布线系统的组成(中国标准)。

综合布线系统是现代办公室和建筑中用于传输数据、语音以及视频等信息的基础网络设施。

它主要包括传输介质、连接设备、终端设备、配线系统、机房、管理软件等多个组成部分。

以下是对综合布线系统组成的详细描述。

1.传输介质：传输介质是综合布线系统中的关键组成部分，用于传送数据、语音、视频等信号。

根据中国标准，常见的传输介质包括双绞线、光纤和同轴电缆。

-双绞线：是一种由两股细线双绞成对的导线，常用于传输局域网中的数据信号。

根据传输速率和应用需求的不同，双绞线又分为Cat 5e、Cat 6、Cat 6A等等不同规格。

-光纤：光纤是一种通过光的传输技术，将信号转换成光脉冲进行传输的介质。

光纤的优点是传输速度快、带宽大、抗干扰能力强，常用于长距离传输和高速网络。

-同轴电缆：同轴电缆是一种具有同心圆形结构的电缆，常用于传输电视信号和宽带数据。

它的优点是抗干扰能力强，组网较灵活，但传输速率相对较低。

2.连接设备：连接设备包括交换机、路由器、光纤收发器等，用于实现数据传输和网络连接。

交换机是综合布线系统中最常见的连接设备，用于管理和转发数据，将数据从一个端口发送到另一个端口。

路由器是用于连接不同网络之间的设备，负责将数据传输到目标网络。

3.终端设备：终端设备是使用综合布线系统的最终用户设备，例如电脑、电话、IP摄像头、打印机等。

终端设备通过连接到综合布线系统，可以实现数据传输、语音通话、视频监控等功能。

4.配线系统：配线系统是综合布线系统中用于传输信号的物理结构，包括水平配线子系统和垂直配线子系统。

-水平配线子系统：水平配线子系统是连接用户终端设备到机房的配线系统，一般由水平配线区、水平配线电缆、水平配线面板、水平配线连接线等组成。

水平配线区域通常位于各个楼层的电信机房或楼层配线间。

-垂直配线子系统：垂直配线子系统是连接水平配线子系统与机房的配线系统，一般由垂直配线区、主干电缆、多媒体主干电缆、垂直配线电缆、垂直配线面板等组成。

综合布线系统与网络组建课程设计一、课程设计背景在当今信息化时代，网络通信已经成为了人们生活和工作的必需品。

而对于一个良好的网络系统来说，其中最为重要的一个环节就是综合布线系统。

它所承担的主要任务就是在整个网络系统中为各个设备、设施之间建立起一个高效稳定的通信环境。

因此，顺应市场需求，开设了综合布线系统与网络组建课程就成为了必然。

二、课程设计目标通过本次综合布线系统与网络组建课程设计，使学生们掌握以下知识点：1.综合布线系统的种类、构成及其应用场景；2.网络组建的基础知识、网络管理技术及其实际应用；3.对于不同的场景，选择合适的网络组建方式，进行网络连接的规划与实施；4.基于实际应用案例，进行综合布线系统与网络组建的课程实践。

三、课程设计内容3.1 综合布线系统的基础知识在本课程的第一部分，我们将主要介绍综合布线系统的基础知识。

内容包括综合布线系统的种类、构成及其应用场景。

希望同学们能够对不同的综合布线系统进行基本的分类区分，并了解不同的系统会在哪些场景中得到应用。

3.2 网络组建的基础知识在本课程的第二部分，我们将介绍网络组建的基础知识。

内容包括网络组建的基本概念、网络架构的原理和各种网络组建技术的特点。

其次，我们还将深入探讨网络组建中的一些关键技术，包括网络管理、网络安全等方向。

3.3 网络连接的规划与实施在本课程的第三部分，我们将根据实际案例应用场景，对综合布线系统与网络组建进行实践。

我们将进行多个不同场景下的网络连接规划和实施，包括不同的设备、不同的网络环境、不同的网络服务等。

通过实践，希望学生们可以更加深入地理解综合布线系统与网络组建的理论知识，同时也可以在实践中掌握相关技能。

3.4 课程总结和展望在本课程的最后一部分，我们将对整个课程进行总结，并展望未来的学习方向。

我们将对本课程中所涉及的知识点和实际应用案例进行总结，使学生们更好地理解所学知识的重点和难点。

我们还将展望未来网络通信技术的发展趋势，帮助学生们看到未来的学习方向。

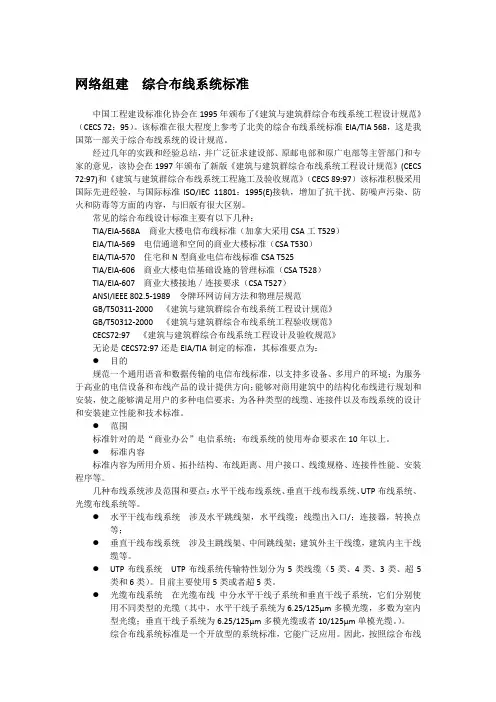

网络组建综合布线系统标准中国工程建设标准化协会在1995年颁布了《建筑与建筑群综合布线系统工程设计规范》（CECS 72：95）。

该标准在很大程度上参考了北美的综合布线系统标准EIA/TIA 568，这是我国第一部关于综合布线系统的设计规范。

经过几年的实践和经验总结，并广泛征求建设部、原邮电部和原广电部等主管部门和专家的意见，该协会在1997年颁布了新版《建筑与建筑群综合布线系统工程设计规范》(CECS 72:97)和《建筑与建筑群综合布线系统工程施工及验收规范》（CECS 89:97）该标准积极采用国际先进经验，与国际标准ISO/IEC 11801：1995(E)接轨，增加了抗干扰、防噪声污染、防火和防毒等方面的内容，与旧版有很大区别。

常见的综合布线设计标准主要有以下几种：TIA/EIA-568A 商业大楼电信布线标准（加拿大采用CSA工T529）EIA/TIA-569 电信通道和空间的商业大楼标准（CSA T530）EIA/TIA-570 住宅和N型商业电信布线标准CSA T525TIA/EIA-606 商业大楼电信基础设施的管理标准（CSA T528）TIA/EIA-607 商业大楼接地／连接要求（CSA T527）ANSI/IEEE 802.5-1989 令牌环网访问方法和物理层规范GB/T50311-2000 《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2000 《建筑与建筑群综合布线系统工程验收规范》CECS72:97 《建筑与建筑群综合布线系统工程设计及验收规范》无论是CECS72:97还是EIA/TIA制定的标准，其标准要点为：●目的规范一个通用语音和数据传输的电信布线标准，以支持多设备、多用户的环境；为服务于高业的电信设备和布线产品的设计提供方向；能够对商用建筑中的结构化布线进行规划和安装，使之能够满足用户的多种电信要求；为各种类型的线缆、连接件以及布线系统的设计和安装建立性能和技术标准。

网络综合布线系统设计方案
目录
1. 系统设计方案概述
1.1 综合布线系统的基本概念
1.2 设计目标和要求
2. 网络布线系统设计
2.1 系统结构设计
2.2 布线方式选择
3. 光纤布线系统设计
3.1 光纤布线的优势
3.2 光纤布线的设计考虑因素
4. UTP布线系统设计
4.1 UTP布线的特点
4.2 UTP布线的设计原则
---
系统设计方案概述
综合布线系统是现代网络建设中必不可缺的一部分，其设计方案
需要充分考虑网络的应用场景和要求。

在确定设计目标和要求时，需
要综合考虑网络负载、传输距离、成本等因素，以确保系统能够满足
实际需求。

---
网络布线系统设计
在设计网络布线系统时，首先需要考虑系统的结构，包括主干布线、水平布线等的设置，以便实现网络信息的高效传输。

同时，布线
方式的选择也至关重要，要根据网络规模和需求选择合适的布线方式，如铜缆布线或光纤布线。

---
光纤布线系统设计
光纤布线作为一种传输速度快、带宽大的传输介质，在网络中越来越受到重视。

在设计光纤布线系统时，需要考虑到光纤的优势和特点，以及光纤布线的设计考虑因素，如光纤的连接器、保护措施等。

---
UTP布线系统设计
相比光纤布线，UTP布线在网络建设中同样具有重要作用。

UTP 布线具有较低的成本和易维护的特点，设计原则主要包括选择合适的线缆、合理布线、保证接头质量等方面，这些都是保证网络通信质量的关键。

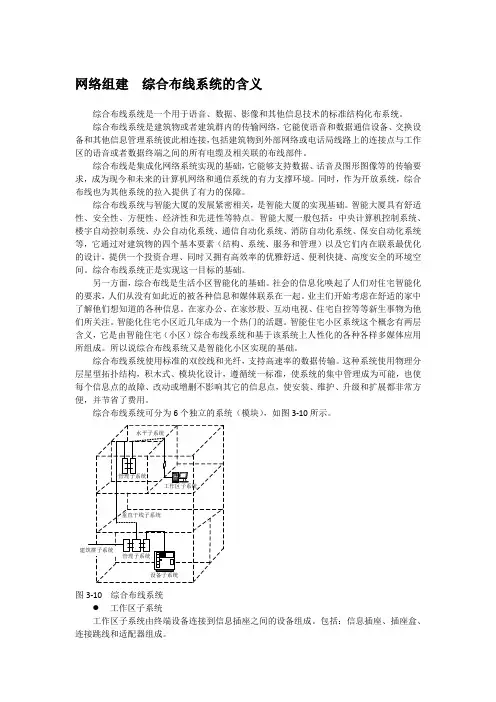

网络组建综合布线系统的含义综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布系统。
