OSPF多区域试验步骤：一、拓扑结构图：二、试验步骤：R1路由器：inter f0/0ip add 192.168.10.1 255.255.255.0no shutinter lo0ip add 172.16.10.1 255.255.255.0router ospf 100network 192.168.10.0 0.0.0.255 area 1network 172.16.10.0 0.0.0.255 area 1R2路由器：inter f0/1ip add 192.168.10.2 255.255.255.0no shutinter f0/0ip add 192.168.20.1 255.255.255.0no shutinter lo0ip add 172.16.20.1 255.255.255.0inter lo1ip add 172.16.25.1 255.255.255.0router ospf 100network 192.168.10.0 0.0.0.255 area 1network 172.16.20.0 0.0.0.255 area 1network 192.168.20.0 0.0.0.255 area 0network 172.16.25.0 0.0.0.255 area 0R3路由器：inter f0/1ip add 192.168.20.2 255.255.255.0no shutinter f0/0ip add 192.168.30.1 255.255.255.0no shutinter lo0ip add 172.16.30.1 255.255.255.0router ospf 100network 192.168.20.0 0.0.0.255 area 0network 192.168.30.0 0.0.0.255 area 0network 172.16.30.0 0.0.0.255 area 0redistribute rip subnetsrouter ripnetwork 192.168.30.0version 2no auto-summaryredistribute ospf 100 metric 5R4路由器：inter f0/1ip add 192.168.30.2 255.255.255.0no shutinter lo0ip add 200.100.100.1 255.255.255.0inter lo1ip add 200.100.200.1 255.255.255.0router ripnetwork 192.168.30.0network 200.100.100.0network 200.100.200.0version 2no auto-summary三、问题：多区域如何减少非骨干区域的路由表项1、标准区域：Show ip route，可以看见O、O IA、O E的路由表项；Show ip ospf database，可以看见LSA-1、（LSA-2）、LSA-3、LSA-4、LSA-52、末梢区域（Stub）：Show ip route，可以看见O、O IA的路由表项；（缺了O E路由，多了O*IA默认路由）Show ip ospf database，可以看见LSA-1、（LSA-2）、LSA-3原理：阻止LSA-4、LSA-5的注入该区域；方法：在该区域的所有路由器上设置：area <area-id> stubR1和R2设置：area 1 stub3、完全末梢：Show ip route，可以看见O的路由表项（缺了O IA、OE，多了O*IA默认路由）Show ip ospf database，可以看见LSA-1、（LSA-2）、特殊LSA-3原理：阻止LSA-3、LSA-4、LSA5方法：在stub的基础上，在ABR上设置：area <area-id> stub no-summaryR2：area 1 stub no-summary4、新的拓扑结构：问题：R1所在的AREA 1还能不能设置成末梢/完全末梢区域？结果：由于该区域（area 1）存在ASBR，不能设置成末梢/完全末梢区域；解决：设置成非纯末梢（NSSA）原理：该区域（area 1）的ASBR不会产生LSA-5，产生LSA-7方法：在该区域的所有路由器上设置：area <area-id> nssa（相当于末梢）在ABR上设置：area <area-id> nssa no-summary（相当于完全末梢）ABR自动将LSA-7转换为LSA-5注入其他区域；5、外部路由的2种类型：E1：度量值包括了路由器到ASBR+ASBR到外部网段的代价；E2：度量值只包括了ASBR到外部网段的代价；（默认）设置：redistribute <协议> metric-type 1|2四、新问题：R2#sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setO 192.168.30.0/24 [110/2] via 192.168.20.2, 00:01:14, FastEthernet0/0C 192.168.10.0/24 is directly connected, FastEthernet0/1172.16.0.0/16 is variably subnetted, 12 subnets, 2 masksO E2 172.16.32.0/24 [110/20] via 192.168.20.2, 00:00:11, FastEthernet0/0 O E2 172.16.33.0/24 [110/20] via 192.168.20.2, 00:00:11, FastEthernet0/0 O E2 172.16.34.0/24 [110/20] via 192.168.20.2, 00:00:11, FastEthernet0/0 O E2 172.16.35.0/24 [110/20] via 192.168.20.2, 00:00:11, FastEthernet0/0 O IA 172.16.13.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.12.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.15.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.14.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.9.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.8.1/32 [110/2] via 192.168.10.1, 00:01:14, FastEthernet0/1 O IA 172.16.11.1/32 [110/2] via 192.168.10.1, 00:01:15, FastEthernet0/1 O IA 172.16.10.1/32 [110/2] via 192.168.10.1, 00:01:15, FastEthernet0/1 C 192.168.20.0/24 is directly connected, FastEthernet0/0发现：骨干区域中，路由器的条目比较多，能否减少路由条目骨干区域（area 0）无法设置stub或完全stub；采用地址汇总的方法:1、区域间地址的汇总：O IA在ABR上设置：area <area-id> range <汇总地址> <子网掩码>2、外部地址的汇总：O E在ASBR上设置：summary-address <汇总地址> <子网掩码>五、新问题：解决：采用虚链路（virtual-link）来解决；原理：在非直连的区域之间建立虚链路来实现单播传输LSA的作用；方法：在2个ABR上设置：area <传送区域的area-id> virtual-link <对方ABR的RID> 六、。

合集下载

OSPF多区域实验报告

OSPF多区域实验报告

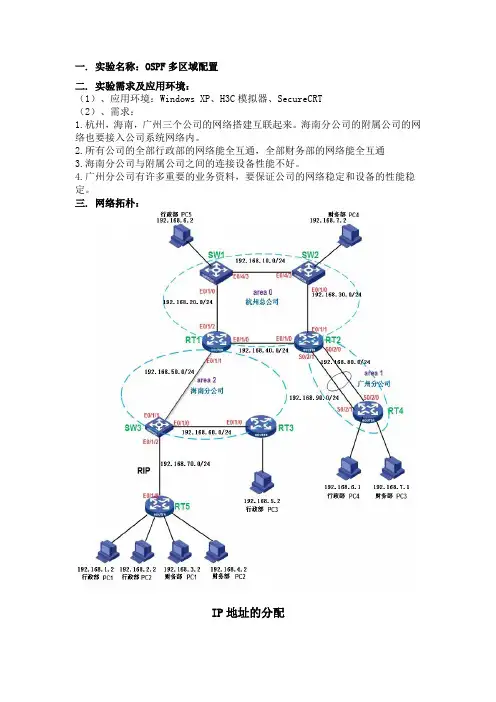

一. 实验名称：OSPF多区域配置二. 实验需求及应用环境：（1）、应用环境：Windows XP、H3C模拟器、SecureCRT（2）、需求：1.杭州，海南，广州三个公司的网络搭建互联起来。

海南分公司的附属公司的网络也要接入公司系统网络内。

2.所有公司的全部行政部的网络能全互通，全部财务部的网络能全互通3.海南分公司与附属公司之间的连接设备性能不好。

4.广州分公司有许多重要的业务资料，要保证公司的网络稳定和设备的性能稳定。

三. 网络拓朴：IP地址的分配四. 预期要达到的实验结果：1．OSPF的3个区域与RIP，实现互通。

2．全网的业务部门与财务部门的PC互通。

3．在SW3上做ASBR的路由的聚合，在运行OSPF协议的设备上只看到一条它们聚合后的路由。

4.R2与R4之间实现备份，一条链路为主链路，当它断了备份链路则代替它工作。

5、把区域AREA1做成STUB特殊区域，使得AREA1区域内的设备路由性能稳定五. 配置思路步骤：（工程配置思想）1．先把每台设备的名字与IP配置好。

2．再按照需求把OSPF区域划分好。

3．RIP与OSPF连接的地方在SW3设备上进行OSPF协议里做RIP、直连路由的路由重发布，再进入RIP协议里下发一个缺省路由。

R5做静态指向缺省路由。

4．R8上做路由的聚合。

5．在区域AREA1上做备份。

6.把AREA区域配置成STUB特殊区域的六. 实验调试过程：1.SW12.SW23.R14.SW35.R36.R57.R28.R4七. 实验调试结果：1．全网的行政部的PC互通测试，全网互通。

行政部PC5 ping 行政部PC1行政部PC5 ping 行政部PC2行政部PC5 ping 行政部PC3行政部PC5 ping 行政部PC42．全网的财务部的PC互通测试，全网互通财务部PC4 ping 财务部PC1财务部PC4 ping 财务部PC2财务部PC4 ping 财务部PC33、路由聚合在SW3上查看全局路由表在SW1上查看全局路由表对比两个路由表的信息，发现经过SW3的路由聚合后，SW3上的RIP 协议的路由信息192.168.1.2/32、192.168.2.2/32、192.168.3.2/32、192.168.4.2/32在OSPF协议内的设备的路由表上只显示一条汇总后的外部路由信息192.168.0.0/21在R2上查看全局路由表在R4查看全局路由表通过对比R4和R2的路由表，发现R2上面有O_ASE外部路由的信息，R4上面没有O_ASE外部路由的信息，5、路由备份S0/2/1和S0/2/0两条链路都正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径S0/2/1链路都故障，S0/2/0链路正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径S0/2/0链路都故障，S0/2/1链路正常时，通过跟踪路由命令查看192.168.6.1和192.168.7.1到192.168.30.1的路径八. 实验总结：1．通过本次实验，掌握了OSPF多区域的配置，路由引入的配置，STUB特殊区域的配置，ASBR路由聚合的配置，2．通过本次实验学会了在综合项目中，需要分层次的进行配置，这样可以有头绪有效率的完成。

三台三层交换机OSPF多区域划分动态路由实验

三台三层交换机OSPF多区域划分动态路由实验

三台三层交换机OSPF多区域划分动态路由实验⼀、实验拓扑⼆、实验步骤1、给主机设置IP，⽹关；给交换机划分VLAN，给VLAN划分端⼝，给VLAN设置IP2、启⽤OSPF、宣告⽹段（network ⽹络地址反掩码区域名其中0区域为主⼲区域）▲SwitchA 的相关配置Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SwitchASwitchA(config)#vlan 10SwitchA(config-vlan)#exitSwitchA(config)#vlan 20SwitchA(config-vlan)#exitSwitchA(config)#vlan 100SwitchA(config-vlan)#exitSwitchA(config)#interface range fastEthernet 0/1-10SwitchA(config-if-range)#switchport access vlan 10SwitchA(config-if-range)#interface range fastEthernet 0/11-20SwitchA(config-if-range)#switchport access vlan 20SwitchA(config-if-range)#interface fastEthernet 0/23SwitchA(config-if)#switchport access vlan 100SwitchA(config-if)#SwitchA(config-if)#interface vlan 100SwitchA(config-if)#ip address 192.168.100.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#interface vlan 10SwitchA(config-if)#ip address 192.168.10.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#interface vlan 20SwitchA(config-if)#ip address 192.168.20.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#exitSwitchA(config)#router ?eigrp Enhanced Interior Gateway Routing Protocol (EIGRP)ospf Open Shortest Path First (OSPF)rip Routing Information Protocol (RIP)SwitchA(config)#router ospf ?<1-65535> Process IDSwitchA(config)#router ospf 1SwitchA(config-router)#network 192.168.10.0 0.0.0.255 area 0SwitchA(config-router)#network 192.168.20.0 0.0.0.255 area 0SwitchA(config-router)#network 192.168.100.0 0.0.0.255 area 0SwitchA(config-router)#▲SwitchB 的相关配置Switch>Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exitSwitch(config)#vlan 40Switch(config-vlan)#exitSwitch(config)#vlan 101Switch(config-vlan)#exitSwitch(config)#vlan 200Switch(config-vlan)#exitSwitch(config)#hostname SwitchBSwitchB(config)#interface range fastEthernet 0/1-10SwitchB(config-if-range)#switchport access vlan 30SwitchB(config-if-range)#interface range fastEthernet 0/11-20 SwitchB(config-if-range)#switchport access vlan 40SwitchB(config-if-range)#interface fastEthernet 0/23SwitchB(config-if)#switchport access vlan 101SwitchB(config-if)#interface fastEthernet 0/24SwitchB(config-if)#switchport access vlan 200SwitchB(config-if)#SwitchB(config-if)#exitSwitchB(config)#interface vlan 101SwitchB(config-if)#ip address 192.168.100.2 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 200SwitchB(config-if)#ip address 192.168.200.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 30SwitchB(config-if)#ip address 192.168.30.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 40SwitchB(config-if)#ip address 192.168.40.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#exitSwitchB(config)#route ospf 1SwitchB(config-router)#network 192.168.100.0 0.0.0.255 area 0 SwitchB(config-router)#network 192.168.30.0 0.0.0.255 area 0 SwitchB(config-router)#network 192.168.200.0 0.0.0.255 area 1 SwitchB(config-router)#network 192.168.40.0 0.0.0.255 area 1 SwitchB(config-router)#▲SwitchC 的相关配置Switch>Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname SwitchCSwitchC(config)#vlan 50SwitchC(config-vlan)#exitSwitchC(config)#vlan 60SwitchC(config-vlan)#exitSwitchC(config)#vlan 201SwitchC(config-vlan)#exitSwitchC(config)#interface range fastEthernet 0/1-10 SwitchC(config-if-range)#switchport access vlan 50SwitchC(config-if-range)#interface range fastEthernet 0/11-20 SwitchC(config-if-range)#switchport access vlan 60SwitchC(config-if-range)#interface fastEthernet 0/24 SwitchC(config-if)#switchport access vlan 201SwitchC(config-if)#exitSwitchC(config)#interface vlan 201SwitchC(config-if)#ip address 192.168.200.2 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#interface vlan 50SwitchC(config-if)#ip address 192.168.50.100 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#interface vlan 60SwitchC(config-if)#ip address 192.168.60.100 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#exitSwitch(config)#router ?eigrp Enhanced Interior Gateway Routing Protocol (EIGRP)ospf Open Shortest Path First (OSPF)rip Routing Information Protocol (RIP)Switch(config)#router ospf ?<1-65535> Process IDSwitch(config)#router ospf 1Switch(config-router)#network 192.168.50.0 0.0.0.255 area 1Switch(config-router)#network 192.168.60.0 0.0.0.255 area 1Switch(config-router)#network 192.168.200.0 0.0.0.255 area 1Switch(config-router)# 当三台交换机都设置好ospf动态路由后，⽤以下命令查看（在特权模式下）SwitchC#show ip route结果如图三、实验结果所有的PC间全通。

5.OSPF多区域实验1

5.OSPF多区域实验1

实验1 配置OSPF末节区域一、实验目的通过本节实验了解OSPF末节区域。

二、实验需要的知识点如图在区域1里面没有始发类型5的LSA，因为它可以配置成一个末梢区域。

注意，当一个相连的区域被配置成一个末梢区域时，路由器始发的Hello报文进入那个区域后，它的可选字段中的E位将会设置为0。

其他没有同样配置的所有路由器受到这些Hello报文后将会自动丢弃。

并且不能在这些路由器之间建立邻接关系。

三、实际生活中的应用为了减少LSA通告，减轻CPU负担。

在可以的情况下，建议使用末节区域。

四、实验需要的设备及要求路由器A、路由器B和路由器C用交叉电缆连接。

路由器B作为DCE给提供路由器A 和路由器C时钟信号。

所有的路由器都配置OSPF协议。

其中把区域1配置成末节区域。

路由器A、路由器B和路由器C将发送所连网络的息。

五、实验拓扑及IP地址六、实验步骤1、给路由器分别命名主机名。

例如：路由器A：RouterA。

定义进入特权模式的密码为：cisco。

在全局模式下使用指令的关键字：hostname nameenable password2、根据拓扑图配置接口IP地址。

在全局模式下使用指令的关键字：interface interface在接口模式下使用指令的关键字：ip address ip-address mask3、在DCE端配置时钟。

在接口模式下使用指令的关键字：clock rate clock。

4、分别在3台路由器上运行ospf，并做通告。

在全局模式下使用指令的关键字：router ospf process-id在协议模式下使用指令的关键字：network address wildcard-mask area area-id5、分别在路由器B和路由器C配置ospf stub 区域在协议模式下使用指令的关键字：area area-id stub6、在路由器A上把环回口重分布到ospf中在协议模式下使用指令的关键字：redistribute connect subnets修改路由器B和C的环回口ospf的类型。

ospf多区域实验报告

ospf多区域实验报告

ospf多区域实验报告OSPF多区域实验报告引言：本次实验旨在深入理解和掌握OSPF（Open Shortest Path First）协议的多区域功能。

OSPF是一种内部网关协议（IGP），用于在大型网络中进行路由选择和路径计算。

通过将网络划分为多个区域，可以提高网络的可扩展性和性能。

本文将介绍实验的背景和目的，详细描述实验的步骤和结果，并对实验进行总结和讨论。

1. 实验背景在大型企业网络中，网络拓扑往往非常复杂，包含大量的子网和路由器。

当网络规模扩大时，单一区域的OSPF可能无法满足需求，因为单一区域的路由计算复杂度较高，且可能导致路由器负载过大。

为了解决这个问题，OSPF引入了多区域的概念，将网络划分为多个区域，每个区域有自己的区域边界路由器（ABR），负责与其他区域交换路由信息。

2. 实验目的本次实验的目的是通过搭建一个包含多个区域的网络拓扑，验证OSPF多区域的工作原理和效果。

具体目标包括：- 理解OSPF多区域的概念和原理；- 配置和验证OSPF多区域的路由信息交换；- 观察和分析多区域对网络性能和可扩展性的影响。

3. 实验步骤3.1 搭建实验环境我们使用GNS3模拟器搭建了一个包含多个区域的网络拓扑。

拓扑包括两个区域，每个区域都有多个子网和路由器，区域之间通过区域边界路由器连接。

我们使用虚拟机作为路由器，并在每个路由器上安装了OSPF协议。

3.2 配置OSPF多区域在每个路由器上，我们配置了OSPF协议，并将相应的接口划分到不同的区域。

在区域边界路由器上，我们配置了区域间的路由信息交换。

通过这样的配置，每个区域内的路由器只需关注自己所在区域的路由信息，大大减轻了路由计算的负担。

3.3 验证实验结果我们通过在路由器上查看OSPF邻居关系和路由表，以及通过ping命令测试不同子网之间的连通性，来验证实验结果。

我们还观察了区域边界路由器之间的路由信息交换情况，以及网络的性能和可扩展性。

4. 实验结果实验结果表明，OSPF多区域功能能够有效提高网络的可扩展性和性能。
