滤波电路原理分析
滤波电路是一种电子电路，用于去除信号中的噪声或频率分量，只保留所需的信号成分。

其原理基于信号的频域特性，通过选择合适的滤波器类型和参数来实现。

滤波电路通常由被滤波的信号输入端、滤波器和输出端组成。

滤波器是该电路的核心部件，根据信号的频率特性选择适当的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器用于去除高频信号，只保留低频部分。

其工作原理是将高频信号的能量耗散或削弱，使得只有低频信号可以通过。

高通滤波器则相反，只保留高频信号。

带通滤波器用于选择一个特定频率范围内的信号，滤除其他频率的信号。

其原理是在一定频率范围内提供通路，而在其他频率上提供阻断。

带阻滤波器则用于滤除某个特定频率范围内的信号，只传递其他频率的信号。

其原理是在一定频率范围内提供阻断，而在其他频率上提供通路。

滤波电路根据滤波器的类型和参数，可以实现不同程度的滤波效果。

常见的滤波电路包括RC滤波器、RL滤波器、LC滤波
器和活动滤波器等。

它们通过选择合适的电容、电感或运算放大器等元件参数，实现对信号的滤波功能。

此外，滤波电路还需要考虑一些其他因素，如滤波器的频率响应、相移以及失真等。

这些因素会影响滤波电路对信号的处理效果，需要通过合理设计和选择元器件来解决。

总之，滤波电路的原理是根据信号的频域特性选择合适的滤波器类型和参数，实现对信号的滤波功能。

它在电子电路中起到去噪和频率选择的作用，广泛应用于各种电子设备和通信系统中。

滤波电路分析大连理工大学电源技术大作业姓名：何拥军学号：151361228309学习中心：商洛奥鹏滤波电路分析一、虑波的电路作用滤波是信号处理中的一个重要概念。

滤波分经典滤波和现代滤波。

经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。

根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

实际上，任何一个电子系统都具有自己的频带宽度（对信号最高频率的限制），频率特性反映出了电子系统的这个基本特点。

而滤波器，则是根据电路参数对电路频带宽度的影响而设计出来的工程应用电路。

[二、滤波电路的分类及原理用模拟电子电路对模拟信号进行滤波，其基本原理就是利用电路的频率特性实现对信号中频率成分的选择。

根据频率滤波时，是把信号看成是由不同频率正弦波叠加而成的模拟信号，通过选择不同的频率成分来实现信号滤波。

当允许信号中较高频率的成分通过滤波器时，这种滤波器叫做高通滤波器。

当允许信号中较低频率的成分通过滤波器时，这种滤波器叫做低通滤波器。

当只允许信号中某个频率范围内的成分通过滤波器时，这种滤波器叫做带通滤波器。

理想滤波器的行为特性通常用幅度-频率特性图描述，也叫做滤波器电路的幅频特性。

理想滤波器的幅频特性如图所示。

图中，w1和w2叫做滤波器的截止频率。

滤波器频率响应特性的幅频特性图对于滤波器，增益幅度不为零的频率范围叫做通频带，简称通带，增益幅度为零的频率范围叫做阻带。

例如对于LP，从-w1当w1之间，叫做LP的通带，其他频率部分叫做阻带。

通带所表示的是能够通过滤波器而不会产生衰减的信号频率成分，阻带所表示的是被滤波器衰减掉的信号频率成分。

通带内信号所获得的增益，叫做通带增益，阻带中信号所得到的衰减，叫做阻带衰减。

17
RC一阶高通滤波电路仿真原理图
18
RC一阶高通滤波电路幅频特性曲线，从图中可以看 出电路在幅度增益下降3.232dB时，截止为 100.901KHZ,滤波电路的性能能满足设计指标。
Hale Waihona Puke 19RC一阶高通滤波电路相频特性曲线，从图中可任意看 出当f=100.697KHZ时，相角超前46.497 deg。

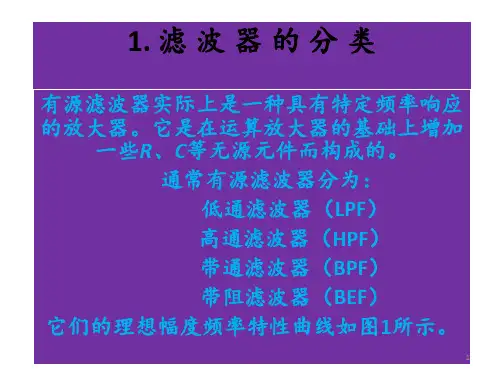

滤波器也可以 由无源的电抗性元 件或晶体构成，称 为无源滤波器或晶 体滤波器。
2
2.滤波器的用途
滤波器主要用来滤除信号中无用的频率成分， 例如，有一个较低频率的信号，其中包含 一些较高频率成分的干扰。滤波过程如图2 所示。
3
3.RC滤波电路分析
3.1 RC一阶低通滤波电路分析 图3所示RC串联电路，其负载
3.2 RC一阶高通滤波电路分析
RC一阶高通滤波电路的就在在RC一阶低通滤波电路的基础上变换得 到的，如图8，将RC低通滤波电路中的RC位置交换一下，便得到RC高 通滤波电路。
图8 RC一阶低通滤波电路向RC一阶高通滤波电 路变换
14
利用节点电压法，求得电路的电 压之比
令
ωC
1 RC
1
（3-5）
取R=10K，得C=1/(2TT*fc*R) C=15.9154931 pf 取电容C为标称值得C=16pF
9
在multisim仿真电路，并利用Bode图仪测试电路幅频特性和 相频特性曲线
图5
10
从图中可以看出，在通带是幅度的分贝数应该是0dB，但是仿 真的结果却显示通带的幅度分贝数下降了0.838 dB,这是为神马 呢？
57
四阶定K型低通滤波电路拓扑，这里不再详细介绍只给 出电路的拓扑结构，详细计算方法，请参考相关论文。

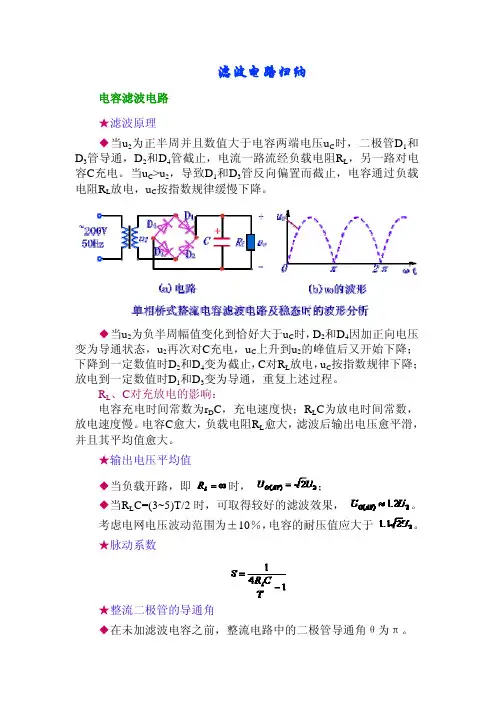

滤波电路归纳电容滤波电路★滤波原理◆当u2为正半周并且数值大于电容两端电压u C时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻R L，另一路对电容C充电。

当u C>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻R L放电，u C按指数规律缓慢下降。

◆当u2为负半周幅值变化到恰好大于u C时，D2和D4因加正向电压变为导通状态，u2再次对C充电，u C上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对R L放电，u C按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。

R L、C对充放电的影响：电容充电时间常数为r D C，充电速度快；R L C为放电时间常数，放电速度慢。

电容C愈大，负载电阻R L愈大，滤波后输出电压愈平滑，并且其平均值愈大。

★输出电压平均值◆当负载开路，即时；◆当R L C=(3~5)T/2时，可取得较好的滤波效果，。

考虑电网电压波动范围为±10％，电容的耐压值应大于。

★脉动系数★整流二极管的导通角◆在未加滤波电容之前，整流电路中的二极管导通角θ为π。

◆加滤波电容后，只有当电容充电时，二极管才导通，因此，每只二极管的导通角均小于π。

R L C的值愈大，滤波效果愈好，导通角θ将愈小。

整流二极管承的冲击电流大。

★电容滤波电路的输出特性和滤波特性输出特性：当滤波电容C选定后，输出电压平均值U O(A V)和输出电流平均值I O(A V)的关系称为输出特性。

滤波特性：脉动系数S和输出电流平均值I O(A V)的关系称为滤波特性。

如下图所示，曲线表明，C愈大电路带负载能力愈强，滤波效果愈好；I O(A V)愈大（即负载电阻R L愈小），U O(A V)愈低，S的值愈大。

小结：电容滤波电路简单，输出电压平均值高，适用于负载电流较小且其变化也较小的场合。

倍压整流电路倍压整流电路：利用滤波电容的存储作用，由多个电容和二极管可以获得几倍于变压器副边电压的输出电压，称为倍压整流电路。
