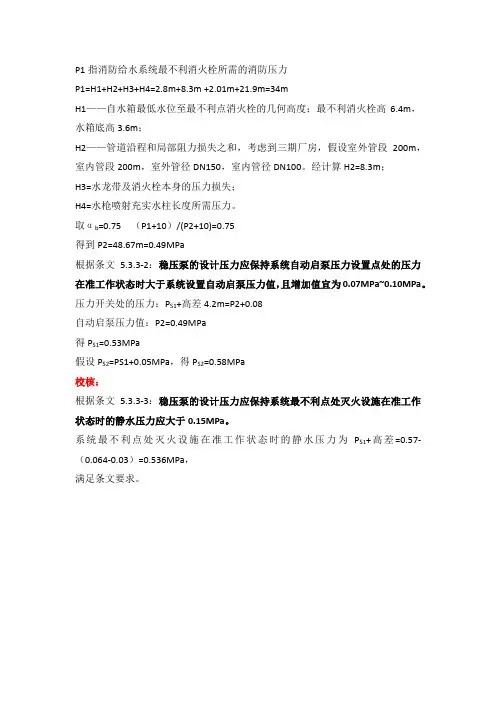

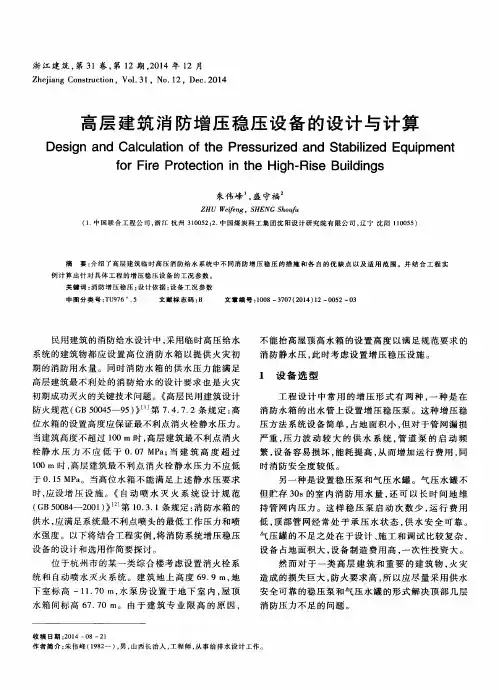

P1指消防给水系统最不利消火栓所需的消防压力
P1=H1+H2+H3+H4=2.8m+8.3m +2.01m+21.9m=34m
H1——自水箱最低水位至最不利点消火栓的几何高度；最不利消火栓高6.4m，水箱底高3.6m；
H2——管道沿程和局部阻力损失之和，考虑到三期厂房，假设室外管段200m，室内管段200m，室外管径DN150，室内管径DN100。
经计算H2=8.3m；
H3=水龙带及消火栓本身的压力损失；
H4=水枪喷射充实水柱长度所需压力。
取αb=0.75 （P1+10）/(P2+10)=0.75
得到P2=48.67m=0.49MPa
根据条文 5.3.3-2：稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07MPa~0.10MPa。
压力开关处的压力：P S1+高差4.2m=P2+0.08
自动启泵压力值：P2=0.49MPa
得P S1=0.53MPa
假设P S2=PS1+0.05MPa，得P S2=0.58MPa
校核：
根据条文 5.3.3-3：稳压泵的设计压力应保持系统最不利点处灭火设施在准工作状态时的静水压力应大于0.15MPa。
系统最不利点处灭火设施在准工作状态时的静水压力为P S1+高差=0.57-（0.064-0.03）=0.536MPa，
满足条文要求。

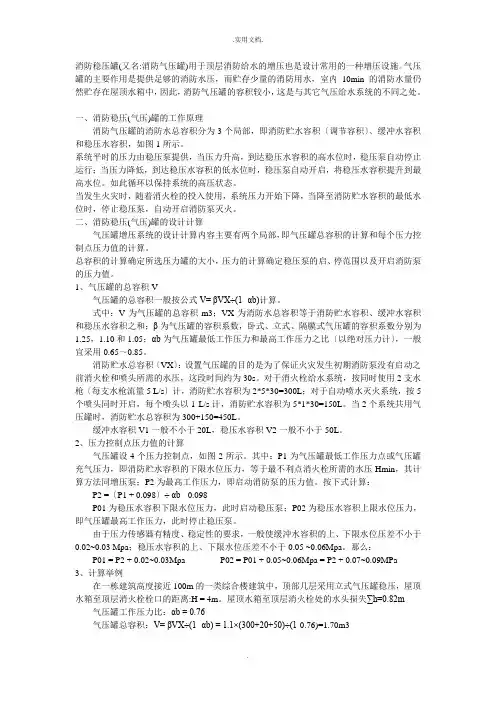

消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也是设计常用的一种增压设施。
气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。
一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。
消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5 L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。

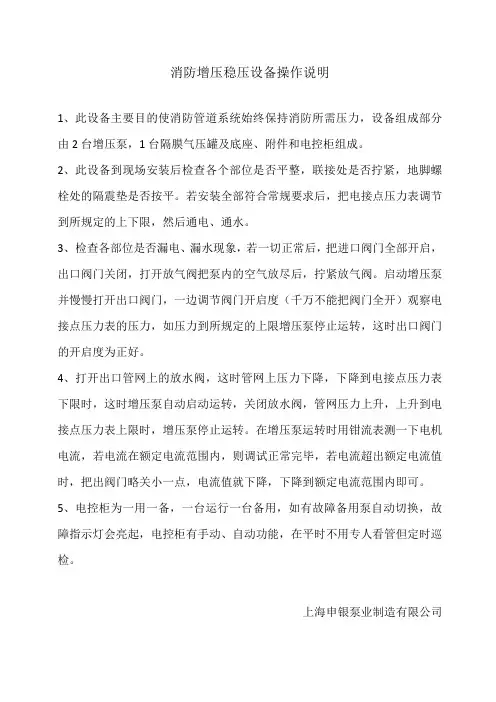

消防增压稳压设备操作说明
1、此设备主要目的使消防管道系统始终保持消防所需压力，设备组成部分由2台增压泵，1台隔膜气压罐及底座、附件和电控柜组成。
2、此设备到现场安装后检查各个部位是否平整，联接处是否拧紧，地脚螺栓处的隔震垫是否按平。
若安装全部符合常规要求后，把电接点压力表调节到所规定的上下限，然后通电、通水。
3、检查各部位是否漏电、漏水现象，若一切正常后，把进口阀门全部开启，出口阀门关闭，打开放气阀把泵内的空气放尽后，拧紧放气阀。
启动增压泵并慢慢打开出口阀门，一边调节阀门开启度（千万不能把阀门全开）观察电接点压力表的压力，如压力到所规定的上限增压泵停止运转，这时出口阀门的开启度为正好。
4、打开出口管网上的放水阀，这时管网上压力下降，下降到电接点压力表下限时，这时增压泵自动启动运转，关闭放水阀，管网压力上升，上升到电接点压力表上限时，增压泵停止运转。
在增压泵运转时用钳流表测一下电机电流，若电流在额定电流范围内，则调试正常完毕，若电流超出额定电流值时，把出阀门略关小一点，电流值就下降，下降到额定电流范围内即可。
5、电控柜为一用一备，一台运行一台备用，如有故障备用泵自动切换，故障指示灯会亮起，电控柜有手动、自动功能，在平时不用专人看管但定时巡检。
上海申银泵业制造有限公司[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
消防增压稳压设备操作说明一、准备工作1.安装设备：将消防增压稳压设备安装在指定位置，并确保设备与电源连接良好。
2.检查设备：检查设备的电源线、电机、水泵等是否正常，并进行必要的维护和保养。
二、设备操作1.开启电源：接通消防增压稳压设备的电源，并确保设备正常运行。
2.打开进水阀：打开设备进水阀，使水源进入设备。
3.检查进水压力：检查进水压力表的读数，确保进水压力在允许范围内。
4.启动水泵：按下设备上的启动按钮，启动设备的水泵。
5.检查水泵工作状态：观察水泵是否正常工作，包括转速是否稳定，水流是否畅通等。
6.调整增压稳压参数：根据实际需要，通过设备上的按钮或旋钮，调整增压稳压设备的参数，如增压比例、出水压力等。
7.检查出水压力：观察出水压力表的读数，确保出水压力在需求范围内。
8.检查稳压效果：观察消防水流是否稳定，且出水压力保持一致，没有明显的波动或下降。
三、设备停止1.关闭水泵：按下设备上的停止按钮，停止设备的水泵运转。
2.关闭进水阀：关闭设备的进水阀，停止水源进入设备。
3.断开电源：切断消防增压稳压设备的电源。
四、设备维护1.清洁设备：定期清洁设备的外表面和内部构件，确保设备正常运行。
2.检查设备：定期检查设备的电源线、电机、水泵等是否正常，并进行必要的维护和保养。
3.更换零件：如发现设备的零部件损坏或老化，应及时更换，并确保使用原厂配件。
4.定期维护：按照设备说明书要求，定期进行维护，如更换润滑油、清洗滤网等。
五、注意事项1.操作规范：操作人员应按照操作说明进行操作，严禁未授权人员操作设备。
2.安全措施：操作人员应穿戴好防护装备，如安全帽、防护手套等。
3.预防电击：操作人员在操作设备时应保持干燥的手部，并避免触摸设备的电源插座等电气部分。
4.处理故障：在设备操作过程中，如果发现异常情况或故障，应立即停止操作，并进行排除或报修。
5.防止积水：为了保护设备，应确保设备周围没有积水，并注意排水通畅。
消防增压稳压设备操作说明一、消防增压稳压设备的基本概念消防增压稳压设备是指一种用于提供消防水源稳定供应的设备，其主要作用是增加水源的压力，使其能够在消防灭火时提供足够的喷水力和射程。
该设备常用于建筑物、工厂、商业中心等场所，以消防泵为主要组成部分，采用自动和手动控制方式。
二、消防增压稳压设备的操作流程及步骤1.开启电源：确认电源供应正常后，将电源开关打开。
2.检查设备：检查消防增压稳压设备的工作状态和设备连接情况，确保设备及其管道没有损坏。
3.启动消防泵：将控制面板上的开关拨到启动消防泵的位置，然后按下启动按钮，待泵启动并运转稳定后，进行下一步操作。
4.检查压力表：观察压力表，确认水源的压力是否已经增加，并且保持在正常范围内。
5.设置稳压阀：根据实际需要，调整稳压阀的开度，使得出水的压力保持在稳定状态，同时根据消防需求，调整喷水角度和射程。
6.监测设备：持续观察消防增压稳压设备的运行状态，如发现异常情况及时报修或处理。
7.停止设备：在消防增压稳压设备工作完成后，按下停止按钮，关闭消防泵。
8.关闭电源：注意安全，将电源开关关闭。
三、消防增压稳压设备的注意事项1.在操作消防增压稳压设备时，应穿戴好防护装备，包括安全帽、防护衣、手套等。
2.操作人员应熟悉设备的基本结构和操作流程，且必须经过专业培训和持证上岗。
3.在操作前，应仔细检查设备和管道的连接情况，确保没有松脱和渗漏。
4.在操作过程中，要注意观察设备的运行状态，特别是压力表是否正常和稳定。
5.在进行调整和设置稳压阀时，要小心谨慎，避免过度调节导致压力过高或者连续喷水。
6.严禁将消防增压稳压设备用于其他非消防用途，确保设备的正常运行和可靠性。
7.定期维护和检修消防增压稳压设备，保持设备的完好和正常使用。
8.如发现设备故障或异常情况，应立即报修并停止使用，等待维修人员到达处理。
四、消防增压稳压设备的维护保养方法1.每天清洁设备的表面和周围环境，保持设备的整洁。

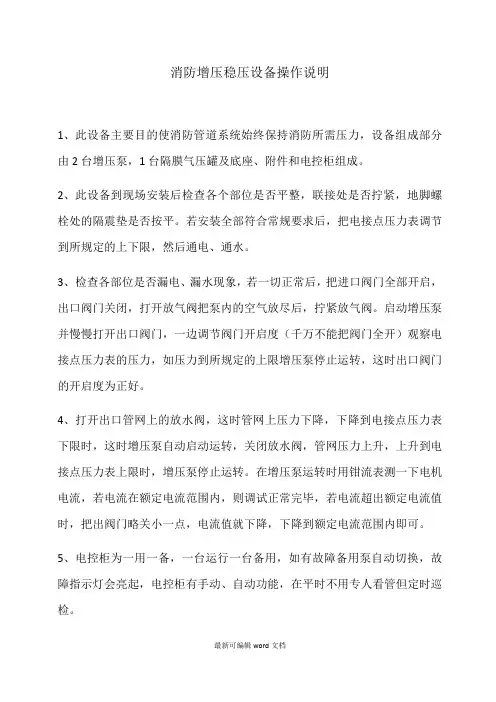

消防增压稳压设备操作说明
1、此设备主要目的使消防管道系统始终保持消防所需压力，设备组成部分由2台增压泵，1台隔膜气压罐及底座、附件和电控柜组成。
2、此设备到现场安装后检查各个部位是否平整，联接处是否拧紧，地脚螺栓处的隔震垫是否按平。
若安装全部符合常规要求后，把电接点压力表调节到所规定的上下限，然后通电、通水。
3、检查各部位是否漏电、漏水现象，若一切正常后，把进口阀门全部开启，出口阀门关闭，打开放气阀把泵内的空气放尽后，拧紧放气阀。
启动增压泵并慢慢打开出口阀门，一边调节阀门开启度（千万不能把阀门全开）观察电接点压力表的压力，如压力到所规定的上限增压泵停止运转，这时出口阀门的开启度为正好。
4、打开出口管网上的放水阀，这时管网上压力下降，下降到电接点压力表下限时，这时增压泵自动启动运转，关闭放水阀，管网压力上升，上升到电接点压力表上限时，增压泵停止运转。
在增压泵运转时用钳流表测一下电机电流，若电流在额定电流范围内，则调试正常完毕，若电流超出额定电流值时，把出阀门略关小一点，电流值就下降，下降到额定电流范围内即可。
5、电控柜为一用一备，一台运行一台备用，如有故障备用泵自动切换，故障指示灯会亮起，电控柜有手动、自动功能，在平时不用专人看管但定时巡检。
上海申银泵业制造有限公司。
解析新消规消防增压稳压设备工作原理众所周知，火災带来的破坏非常严重，为保证消防救援的规范性与有效性，更好的适应当前社会发展火灾扑救要求，国家推出GB50974-2014新消规。
新消规对增压稳压设备各压力参数做出相关说明，鉴于此，本文依据新消规对消防增压稳压设备工作原理进行探讨，以供参考。
标签：新消规；增压稳压设备；工作原理；解析消防增压稳压设备包括气压罐、水泵以及一些附属设备等，一定程度上满足火灾扑救工作中水壓要求，但随着我国社会飞速发展，之前的消规内容存在的问题日益凸显，为此，国家推出GB50974-2014新消规，对增压稳压设备各压力参数进行阐述，为当前消防设施设置提供依据。
1、新消规消防增压稳压设备工作原理消防增压稳压设备类型较多，其中气压泵是极其重要的设备，在维持火灾救援所需的水压上起到不可替代的作用，本文对其工作原理进行探讨。
消防气压罐中稳压水容积、缓冲水容积、消防储水水容积共同构成了其消防水容积。
一般情况下稳压泵负责维持平时压力，当压力增加至稳压水容积高水位压力PS2时稳压泵运行停止。
当压力下降时稳压泵便启动运行，以此用于维持系统的压力。
当扑救火灾时受消防栓使用影响，系统压力逐渐开始降低，一旦达到最低水位时的压力时，稳压泵停止运行，消防泵自动启动用于灭火。
在之前消规中要求消防泵正是应用前需要稳压罐进行30s的供水，不过这一要求在新消规中没有提及。
新消规11.0.3中对给水和消火栓系统进行说明，即，要求消防水泵接到启泵信号至正常运行的这段时间应在2min之内。
事实上一台正常的泵从接到启泵信号至正常运行仅需要55s，即便第一台消防水泵无法启动，备用泵开启，需要花费的时间为仅为1min，新消规考虑的是最差情况。
同时，新消规要求稳压罐中的有效水容积达到150L。
通常情况下，消防气压罐的缓冲水容积至少应达到20L。
2、新消规消防增压稳压设备相关计算为保证火灾救援中水压满足要求，新消规对消防增压稳压设备压力进行相关说明，接下来结合新消规相关内容，对稳压设备的压力计算进行分析。

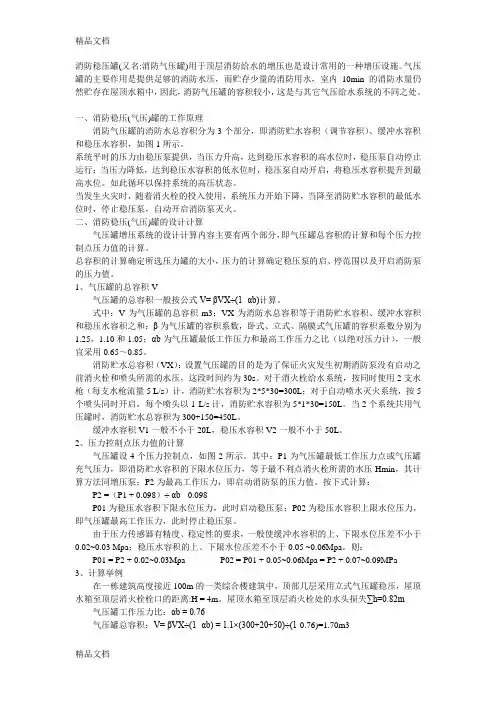

消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也是设计常用的一种增压设施。
气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。
一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个局部，即消防贮水容积〔调节容积〕、缓冲水容积和稳压水容积，如图1所示。
系统平时的压力由稳压泵提供，当压力升高，到达稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，到达稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个局部，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比〔以绝对压力计〕，一般宜采用0.65～0.85。
消防贮水总容积〔VX〕：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪〔每支水枪流量5 L/s〕计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
消防稳压水罐计算消防系统中稳压水罐的容积和运行参数应如何计算摘要2014年10月1日，《消防给水及消火栓系统技术规范》（GB50974-2014）正式实施，此次颁布实施的规范对消防稳压水罐提出新的要求，现在对消防稳压水罐的选型不同于以前。
结合其他现行规范，阐述消防系统中稳压水罐的容积和运行参数应如何计算。
关键词消防稳压水罐；隔膜式气压水罐；临时高压消防给水系统Calculation of voltage stabilizing tank fireHow to calculate the volume and operation parameters of stabilizing tankin fire control systemAbstract《Technical code for fire protection water supply and hydrant systems》（GB50974-2014）formally implemented in October 1,2014.The promulgation of the standard put forward new requirements for voltage stabilizing tank fire.The selection of voltage stabilizing tank on fire now is different from the bined with other current specifications, expounds the volume and operation parameters of the pressure stabilizing tank in fire control system should be how to calculate.Key words voltage stabilizing tank fire；Diaphragm pneumatic tank；fire protection water supply system of temporary high pressure.0 引言在火灾发生时，消防系统对人类生命及财产安全起到至关重要的作用。
探讨新规下消防稳压设备的计算方法GB 50974-2014《消防给水及消火栓系统技术》实施后，消防稳压设备的定义发生了较大的变化，对于稳压设备的计算目前存在两种比较主流的理解，本文以某厂房的下置式系统为例，分别用两种算法计算，并比较其优劣。
标签：新规；消防；稳压设备随着GB 50974-2014《消防给水及消火栓系统技术》的实施，消防稳压设备的定义发生了较大的变化，其功能已经变成管网泄漏补水和实现系统自动启动，而不再是火灾初期、消防水泵启动前（30 s），满足消火栓和自动喷水灭火系统的水压要求。
新规实施后，对于稳压设备的计算存在着一些争议，目前主要有两种算法，一种是将消防泵启泵压力设为系统最不利点压力，另一种是将稳压泵启泵压力设为系统最不利点压力。
本文以某厂房的下置式系统为例，分别用两种算法进行计算和探讨。
某厂房消火栓系统如图1所示，增压稳压系统设置在地下室的消防水泵房内。
一、按照图2所示的第一种情况，计算增压稳压设备——稳压泵启泵压力；——稳压泵停泵压力；——系统最不利点压力；——消防泵启泵压力；——稳压水容积；——缓冲水容积；——稳压泵停泵时气压水罐的空气容积；V ——气压罐总容积；根据《水消规》第5.3.3第3条“稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa”，令大于0.15MPa的值为0.01MPa，可以计算。
根据《水消规》第5.3.3第2条“稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07MPa～0.10MPa”，可知。
又知：其中为气压水罐的工作压力比（以绝对压力计），上置时取0.80，下置时取0.85，可计算4MPa。
根据《水消规》第5.3.4条“当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于l5次/h计算确定，但有效储水容积不宜小于150 L”，计算气压水罐的总容积：其中为气压水罐的容积系数，取1.05；为气压水罐的水容积，得出。
透彻理解稳压泵工作原理与计算，你只需要这一篇文章就够了相信很多小伙伴对消防给水系统中的增稳压设施的认知不是很清晰，对于稳压泵的流量、压力计算更是头疼，今天，徐老师为你总结了有关增稳压设施的一些知识点，希望可以对伙伴们的学习有所帮助。
一、增稳压设施是什么样子的？增（稳）压设备一般由稳压泵、隔膜式气压罐、管道附件及控制装置等组成。
就长下面这个样子。
二、为什么要设稳压泵？在设置消防水箱的建筑中，很多时候消防水箱的设置高度不能满足系统最不利点灭火设备所需的静压要求，比如：一个建筑高度为200米的公共建筑，最不利点消火栓的静压需要不低于0.15Mpa，即消防水箱要比最不利消火栓高出15米才可以提供给他所需的静压。
然而，现实情况中，我们不可能把消防水箱放置在高于最不利消火栓15m的地方，这时候我们就需要稳压泵来提供缺少的这部分压力。
稳压泵通常选用小流量，高扬程的水泵。
三、稳压泵的工作原理是怎么样的？设置稳压泵后，最不利点消防设施的静压达到了要求，稳压泵是怎么工作的呢？他通过三个压力控制点P1（稳压泵启泵压力）、P2（稳压泵停泵压力）、P（消防水泵启泵压力）分别与继电器相连接，用来控制其工作。
在庞大的消防供水管网中，可能会出现各种问题使得管网中压力降低，比如管网渗漏，压力降低到P1时，稳压泵会启动，从消防水箱中吸水补充到管网内，使管网内压力升高，升高到P2时稳压泵停泵，一段时间后管网再渗漏，或其他原因使得管网压力降低，稳压泵再次启动、停泵，周而复始，管网压力始终保持在P1-P2之间。
当发生火灾时，消防设施的出水量远远大于稳压泵的补水量，压力持续降低，低至P时，消防水泵启动，稳压泵停止工作。
（稳压泵可以自动启停。
）四、稳压泵的小伙伴---气压罐实际运行中，稳压泵常常频繁启动，不但泵易损，且对整个管网系统和电网系统不利，因此稳压泵常与小型气压罐配合使用。
当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。
增压稳压装置运行参数的计算摘要：《消防给水及消火栓系统技术规范》（以下简称《消规》）于2014年10月1日正式实施，相较于老版《建筑设计防火规范》和《高层民用建筑设计防火规范》,《消规》对消火栓泵、稳压泵等设备提出了更加具体的要求。
本文旨在通过对《消规》条文的稳压规定展开计算、论述，以期帮助给排水设计师掌握稳压泵设计参数的计算方法，从而正确选取设备。
关键词：给水排水；防火规范；屋顶水箱；稳压泵此文内容仅针对高位水箱无法举高，需要设置增压稳压装置的情况。
2015年10月中国建筑标准设计研究院编制的《<消防给水及消火栓系统技术规范>图示》15S909（以下简称《消规》图示）以及2016年7月中国建筑学会建筑给水排水研究分会组织编写的《<消防给水及消火栓系统技术规范>GB50974-2014实施指南》（以下简称《消规》实施指南）两本刊物对稳压泵计算的解释有一定出入，设计师往往因此产生困惑，不知道如何计算稳压泵各运行参数，因而造成稳压泵选用错误。
下文将《消规》、《消规》图示、《消规》实施指南进行详细分析。
一、新的《消规》对稳压泵的要求：5.3.3 稳压泵的设计压力应符合下列要求：1 稳压泵的设计压力应满足系统自动启动和管网充满水的要求；2 稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07~0.10MPa；3 稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。
二、几个概念的理解：引用旧规范对稳压泵运行控制全过程描述为:根据计算求得消火栓系统或自动喷水灭火系统中最不利点所需的消防压力P1，作为气压水罐的充气压力。
通过计算所选定的气压水罐规格及αb值，求得P2+（0.02～0.03），PS2=PS1+(0.05～0.06)。
平时管道系统如有渗漏等泄压情况，控制稳压水泵不断补水稳压，在PS1、PS2（启动?停止）反复运行。
1.消防增压稳压泵的设计计算：稳压泵的设计计算内容：稳压泵启泵压力P1、稳压泵停泵压力P2、消火栓泵启泵压力P3、稳压泵扬程H。
依据《消防给水及消火栓系统技术规范》GB 50974－2014第5.3.3条3款，稳压泵的设计应保持系统最不利点处灭火设施在准工作状态时的静水压力为0.15MPa。
（1）稳压泵启泵压力P1（当稳压泵设置在屋顶时）：稳压泵启泵压力P1（MPa）＞(15-h1+h2)×0.01h1——消防水箱最低水位与最不利点消火栓的静高差（m）；h2——消防水箱最低水位与气压罐电接点压力表的静高差（m），取2m；则P1（MPa）=(15-5+2)×0.01=0.12MPa（2）稳压泵停泵压力P2：稳压泵停泵压力P2（MPa）＝P1（MPa）＋（0.05~0.07）（MPa）（综合考虑稳压泵启泵次数的经验值，按150L调节容积复核稳压泵启泵次数不大于15 次/h）则P2（MPa）＝0.12+0.07=0.19MPa（3）消火栓泵启泵压力P3：消火栓泵启泵压力P3（MPa）＝P1＋h3×0.01-(0.07~0.10)（MPa）h3——气压罐电接点压力表与消火栓泵压力开关的静高差（m），电接点压力表距离屋面高差取2.5m。
则P3（MPa）＝0.12+7×0.01-0.1=0.09MPa（4）稳压泵扬程H：稳压泵扬程H（m）≧（P2－h2×0.01）×100则H（m）=（0.19－2×0.01）×100=17m（5）稳压泵设备选用：水泵选用立式多级分段式离心消防专用泵两台，一用一备。
单泵Q=1L/s，H=23m，3000r/min，N=1.1kw，Pg=1.6MPa，Q～H性能曲线平滑无驼峰，电机轴功率应能满足Q～H性能曲线上任何一点的工作要求。
气压罐选用隔膜式、有效容积300L。
2.喷淋增压稳压泵的设计计算：稳压泵的设计计算内容：稳压泵启泵压力P1、稳压泵停泵压力P2、喷淋泵启泵压力P3、稳压泵扬程H。
喷淋配水支管压力不大于0.4Mpa,民用建筑高位消防水箱增压设施的设计探讨重庆市设计院林玲关键词：高位消防水箱、增压泵、气压罐内容提要：介绍当高位消防水箱压力不足时常用的2种增压设施的工作原理；并通过实例计算，说明了2种增压设施的计算内容与计算方法，对2种增压方式的优缺点进行了比较；提出了设计中增压方式的选用方法。
在民用建筑的消防给水设计中，采用临时高压给水系统的建筑物都应设置高位消防水箱，以保证最不利点消火栓或喷头的消防水压。
《高层民用建筑设计防火规范》GB50045-95(以下简称高规)规定，建筑高度不超过100m时，最不利点消火栓的静水压力不应低于0.07Mpa，建筑高度超过100m时，最不利点消火栓的静水压力不应低于0.15Mpa。
在实际工程设计中，由于受建筑造型、结构设计的限制，当高位水箱的设置高度不能满足上述消火栓的静压要求时应设置增压设施。
设计中常采用的增压形式有两种：一是设置增压泵；二是设置气压罐。
1增压泵在消防水箱的出水管上设置增压泵以解决最不利点消火栓的压力要求，是一种从设计到施工都较为简单的增压形式，既方便又经济，在工程实践中得到广泛应用。
其基本工作过程如图1所示：图1 增压泵加压工作原理图1.1增压泵的工作原理顶部消防给水的压力在火灾初期由增压泵供给，消防水箱出水管上设有电接点压力表，压力表设3个控制点，即上限压力值、下限压力值和启动消防泵的压力值。
当系统压力升至设计上限值时，停止增压泵的运行；当系统压力降至设计下限值时，启动增压泵，系统压力上升至上限值，如此反复来维持消防系统的压力需要；当发生火灾时，消火栓水枪或喷头开始喷水，系统压力下降，当降至设计压力下限值以下时，停止增压泵，启动消防泵。
1.2增压泵的设计计算增压泵的设计计算内容主要是确定启动、停止增压泵的上限压力值、下限压力值和启动消防泵的压力值。
1.2.1启动增压泵的下限压力值H min如图1所示，启动增压泵的下限压力值应为最不利点消火栓所需的水压，以建筑高度小于100m的高层建筑为例，最不利点消火栓所需的水压为：H min= H q+ H d+ H K+∑h-H根据《高规》第7.4.6.2条规定建筑高度小于100m的高层建筑消火栓的充实水柱为10mH q=（αf×H m×10）÷(1-ψ×αf×H m)=1.2×10×10 ÷(1 - 0.0097×1.2×10 )= 135.8Kpa = 13.58mq xh = (BH q)1/2 = (1.577×13.58)1/2 = 4.63 (l/s)而《高规》第7.2.2条规定每支水枪流量为5L/sH q= q2÷B = 52÷1.577 = 16(m) = 160(Kpa)H m= H q÷αf×（10 + H q×ψ）= 160 ÷1.2 ×（10+160×0.0097）= 11.54(m) = 0.11Mpa工程设计中通常选用口径65长度25米的衬胶水带故H d = A d L d q2 = 0.00172×25×5.02 = 1.08 m = 0.01MpaH K = 0.02MpaH为屋顶水箱至顶层消火栓栓口的距离，∑h为屋顶水箱至顶层消火栓处的水头损失启动增压泵的下限压力为：H min= H q+ H d+ H K+∑h-H = 0.16+0.01+0.02-H = 0.19(Mpa) +∑h-H1.2.2停止增压泵的上限压力值H max给水主管道由于管道、阀门等泄漏产生的压力降，根据经验一般取0.05～0.10 Mpa，则停止增压泵的上限值压力为：H max= H min+ 0.05~0.10 = 0.19+∑h-H + 0.05~0.10 = 0.24~0.29(Mpa) +∑h-H1.2.3启动消防泵的压力值H x发生火灾时，由于消火栓或喷头喷水，系统压力开始下降，当降至增压泵的下限压力值H min时，随着消防用水量的增大，系统压力继续下降，增压泵已不能维持消火栓压力的要求，此时启动消防泵。
2.3.0消防增压稳压设备选用计算表说明
1 基本原理
图1气压罐简图
1） 平时稳压泵在P s1和P s2之间运行，消防储水量V x 不被动用。
2）
火灾发生时消火栓或喷头喷水，压力下降至P 2，报警并开始启动消防大泵（稳压泵停止运转），启泵过程一般不超过15s ，罐内消防储水容积V x 可供2个消火栓10L/s 流量和4个喷头5L/s 流量使用30s 。
3）
自动喷水与消火栓系统合用时，需设置其他报警信号确定启动消火栓大泵还是自动喷水大泵。
自动喷水系统可通过报警阀处压力开关判定，消火栓系统稳压管上需设置水流开关判定。
4） 由于稳压泵不需灭火只起稳压作用，因此水泵流量可很小（一般1L/s 左右），如流量过大稳压时水泵运行不稳定。
5）
高位水箱与水泵出口应设置旁通管（标准设备没有，需另设），为管网大流量充水用，且如大泵未及时启动，其他层着火时，高位水箱水可通过旁通管供水灭火。
2 最低供水压力P 1的确定 1）P 1一般应按下式计算确定
P 1=P 0+Δh-0.01h 1
P 0——满足最不利消火栓充实水柱或最不利喷头最低压力的栓口或喷头处水压（MPa ），可
按表1取值。
0Δ
水箱P 2
P 1
水箱管网
h1——气压罐最低水位高于最不利消火栓或喷头的几何高差（m）；当气压罐高于最不利消火栓或喷头时，h1为正值；当气压罐低于最不利消火栓或喷头时，h1为负值。
注：合用系统应取较大P1值
2）采用标准图集《消防增压稳压设备选用与安装（隔膜式气压罐）》（98S205）选型表，且增压稳压设施为上置式时，P1按表3简化取值。
表3 图集P简化取值表
3）P1不应小于高位水箱设置高度规定的静压要求：
建筑物高度≤100m，P1≥0.01（7-h1）；
建筑物高度≥100m，P1≥0.01（15-h1）。
3其他压力值确定
1）最高供水压力和大泵启泵压力P2（MPa）
P2＝（（P1＋0.10）/α）－0.1，α＝0.6～0.85
2）稳压泵启泵压力P s1（MPa）
P s1＝P2＋0.02～0.03
3) 稳压泵停泵压力P s2（MPa）
P s2＝P s1＋0.05～0.06
4气压罐容积确定
1）罐内消防贮水容积V x：
自动喷水系统——150L
消火栓系统——300L
合用系统——450L
无高位水箱的自动喷水系统——3000L
2）罐总容积V（L）
V＝V x/（1－α）
3）缓冲容积V h（L）：
V h = V（1－α’）- Vx，α’＝（P1＋0.1）/（P s1＋0.1）
4）稳压容积V w：
V w = V（1－α”）- V x－V h，，α”＝（p1＋0.1）/（P s2＋0.1）
V w应≥50L，不满足时应增大α值重新计算。
5稳压泵选择
1）扬程H b（MPa）
H b＝（P s1＋P s2）/2-h2
式中：h2——稳压泵与吸水的高位水箱或低位水池的高差，当稳压泵与水箱或水池设于同层时，h2近似取0。
2）流量Q b（L/s）
消火栓系统Q b≤5L/s，自动喷水系统Q b≤1L/s，一般1L/s左右。
6电算表使用说明
1）一般稳压增压设备，可采用计算共享库2.3中的“图集选型表”进行选型，型号为《消防增压稳压设备选用与安装（隔膜式气压罐）》（98S205）中标准设备的型号。
2）图集上置式：适用于增压稳压设施设置在高位水箱间，从高位水箱吸水，且高位水箱间不低于最不利消防末端设施的情况。
3）图集下置式：
（1）一般适用于增压稳压设施设置在低位消防贮水池间，从消防水池吸水的情况。
当从高位水箱吸水时，图集配置的水泵扬程未扣除稳压泵与吸水的高位水箱的高差，水
泵应另外配置。
（2）当增压稳压设施设置在高位水箱间，但水箱间未设在最高层，低于最高层末端消防设施的特殊情况，上置式设备的压力数据可能不满足最高层要求，应按下置式计算
表进行计算和选型。
4）图集不能满足工程实际要求时（包括不设高位水箱的自动喷水系统），应采用计算共享库2.3中的“压力、容积计算表”另行进行计算并配置设备。
5）如消火栓系统稳压值略超过规范规定的“最底层消火栓栓口静水压力不应大于1.0Mpa”的规定（人为判定），P1取值可适当降低，但对于高层建筑，不得小于高位水箱设置高度规定的静压要求。
可根据P1≥0.01（7-h1）（建筑物高度≤100m）或P1≥0.01（15-h1）（建筑物高度≥100m）手算出最小P1值，并根据情况人为修改计算表的P1取值后进行计算。
6）电算表阻力计算的流量各段相同（10或5L/s），分段原则是管径相同的管道视为同一管段。
其中自动喷水系统火灾初期流量时的阻力计算，填写的管段数据举例见表4，举例的最不利层水平管分段示意见图2。
表4 最不利层水平管分段举例
图2 与表4对应的分段示意图。
