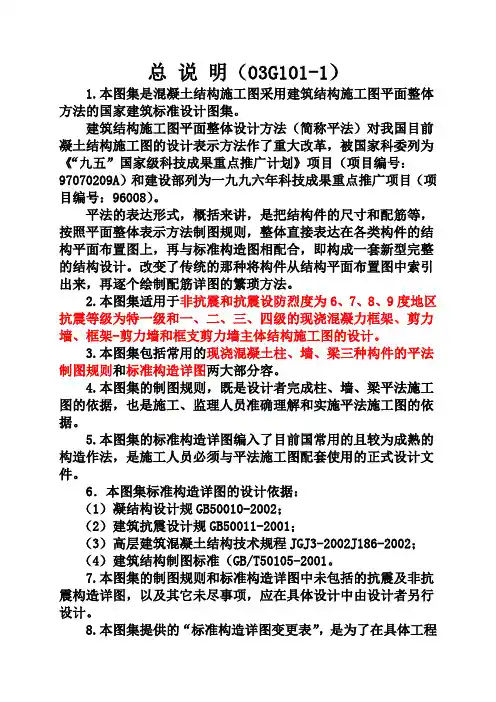

总说明（03G101-1）1.本图集是混凝土结构施工图采用建筑结构施工图平面整体方法的国家建筑标准设计图集。
建筑结构施工图平面整体设计方法（简称平法）对我国目前凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）和建设部列为一九九六年科技成果重点推广项目（项目编号：96008）。
平法的表达形式，概括来讲，是把结构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造图相配合，即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝力框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分容。
4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。
5.本图集的标准构造详图编入了目前国常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。
6．本图集标准构造详图的设计依据：（1）凝结构设计规GB50010-2002；（2）建筑抗震设计规GB50011-2001；（3）高层建筑混凝土结构技术规程JGJ3-2002J186-2002；（4）建筑结构制图标准（GB/T50105-2001。
7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更容时参考使用。
9.本图集尺寸以毫米为单位，标高以米为单位。

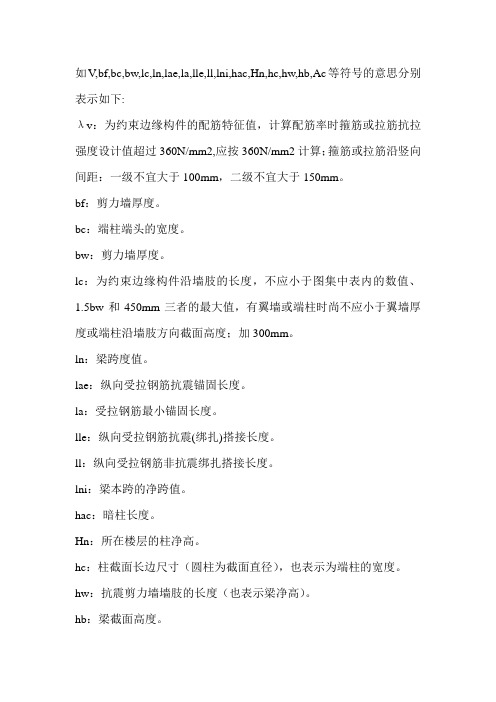

如V,bf,bc,bw,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw,hb,Ac等符号的意思分别表示如下:λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
钢筋：钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

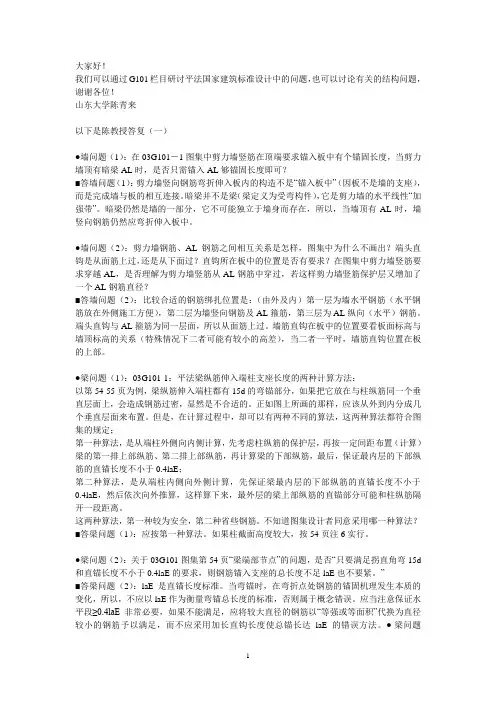

大家好！我们可以通过G101栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个laE还是更多？（甚至有人提出1.5倍的laE）②当柱纵筋伸入基础的直锚长度满足‚锚固长度‛的要求，是否可以‚直锚‛而不必进行弯锚？有的人说可以‚直锚‛；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须‚弯锚‛的话，弯折部分长度是多少？有人说是10d,而在《03G101-1图集》第39页‚梁上柱LZ纵筋构造‛中弯折长度为12d，这个规定是否可用于基础？④同样在《03G101-1图集》第39页‚梁上柱LZ纵筋构造‛中，规定‚直锚部分长度‛不小于0.5laE，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，‚剩多少拐过去多少‛，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下‚直锚部分长度‛，看看它是否不小于前面第④条规定的‚最小直锚长度‛。
是这样的吗？答：所提问题将会在‚筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4‛中得到相应答案。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位臵。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位臵；②③当柱纵筋伸入基础的直锚长度满足‚锚固长度‛的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋‚坐底‛。
2、我们在施工中经常遇到柱主筋大变小的问题。

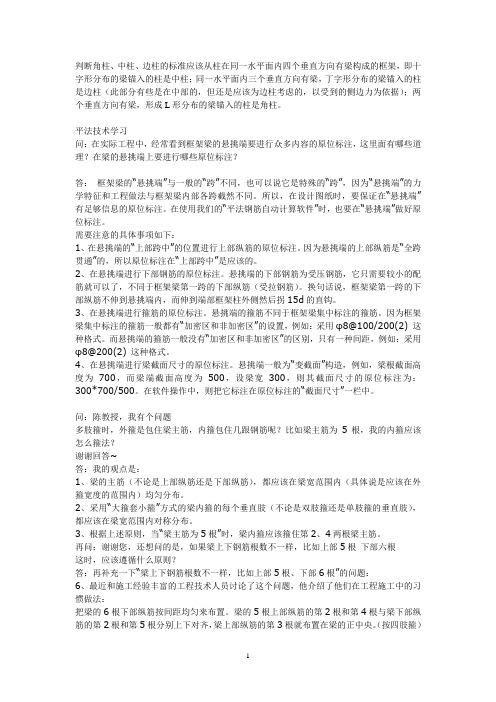

判断角柱、中柱、边柱的标准应该从柱在同一水平面内四个垂直方向有梁构成的框架，即十字形分布的梁锚入的柱是中柱；同一水平面内三个垂直方向有梁，丁字形分布的梁锚入的柱是边柱（此部分有些是在中部的，但还是应该为边柱考虑的，以受到的侧边力为依据）；两个垂直方向有梁，形成L形分布的梁锚入的柱是角柱。
平法技术学习问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的―悬挑端‖与一般的―跨‖不同，也可以说它是特殊的―跨‖，因为―悬挑端‖的力学特征和工程做法与框架梁内部各跨截然不同。
所以，在设计图纸时，要保证在―悬挑端‖有足够信息的原位标注。
在使用我们的―平法钢筋自动计算软件‖时，也要在―悬挑端‖做好原位标注。
需要注意的具体事项如下：1、在悬挑端的―上部跨中‖的位置进行上部纵筋的原位标注。
因为悬挑端的上部纵筋是―全跨贯通‖的，所以原位标注在―上部跨中‖是应该的。
2、在悬挑端进行下部钢筋的原位标注。
悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。
换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。
3、在悬挑端进行箍筋的原位标注。
悬挑端的箍筋不同于框架梁集中标注的箍筋。
因为框架梁集中标注的箍筋一般都有―加密区和非加密区‖的设置，例如：采用φ8@100/200(2) 这种格式。
而悬挑端的箍筋一般没有―加密区和非加密区‖的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。
4、在悬挑端进行梁截面尺寸的原位标注。
悬挑端一般为―变截面‖构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。
在软件操作中，则把它标注在原位标注的―截面尺寸‖一栏中。
问：陈教授，我有个问题多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？谢谢回答~答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。

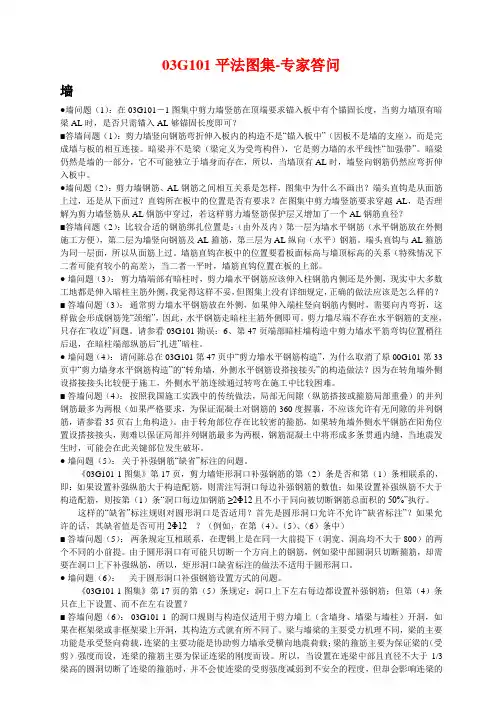

03G101平法图集-专家答问墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
如V,bf,bc,bw,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw,hb,Ac等符号的意思分别表示如下:λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
b：剪力墙厚度。
fbc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
钢筋：钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
● 墙问题（18）：03G101-1有端柱时剪力墙水平钢筋直锚长度不够时，做法为直锚0.4Lae，弯锚15d，此时弯折长度较长，此处可否采用03G329-1做法，即在保证直锚大于0.4Lae的条件下，弯折长度为Lae-直锚长度。
■ 答墙问题（18）：这样做理论上应该可以，但尚未见相应的试验数据。
如果设计者选用了03G329-1，可以这样做。
03G101-1是否进行调整，拟提交专家委员会讨论。
● 墙问题（19）：剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）■ 答墙问题（19）：要伸至柱对边，其构造03G101-1已表达清楚，其原理就是剪力强暗柱与墙身，剪力墙端柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合，不能套用梁与柱两种不同构件的连接概念。
另外请参考“答墙问题（16）”。
● 墙问题（20）：主筋与门洞两侧暗梁主筋的关系如何？■ 答墙问题（20）：连梁LL主筋与门洞两侧暗梁主筋直径相同且在同一高度时，能通则通，否则各做各。
● 墙问题（21）：门洞高度范围的独立暗柱要否设置水平筋？■ 答墙问题（21）：不设置，因为独立暗柱全高范围已设箍筋。
● 墙问题（22）：在P48页左上角“剪力墙竖向钢筋顶部构造”中，标注了“墙柱或墙身”，是不是说墙柱顶部纵向钢筋构造也是锚入屋面板或楼板LaE(La)?若是如此，那么在同页注中第一条：“端柱.小墙肢的竖向钢筋构造与框架柱相同”该如何解释？抗震情况下，端柱.小墙肢顶部纵向钢筋是该按P37.38页处理还是依据本页顶部构造？■ 答墙问题（22）：墙柱有多种（见03G101-1第12页），48页“注”将端柱和小墙肢拿出来另说系描述其特殊性。
端柱通常与框梁相连，但小墙肢未必，将两者放到一起规定有进一步研究的必要。
在抗震情况下，端柱或小墙肢顶部与框架粮相连时，应按37、38处理；顶部无框架梁时，应按48页处理（构造顶部已注明了“屋面板或楼板”）。
03G101图集解释（二）(2009-08-04 20:15:54)标签：03g101图集房产分类：结构设计● 梁问题（9）：P62.63 页中，KL.WKL 箍筋加密区大于等于2hb 且大于等于500，在注中，指出hb 为梁截面高。
而在同页，“梁侧面纵向钢筋构造和拉筋”中,hw 为梁截面高，当然，这里有文字标注，不会不明白，可在P66 页，纯悬挑梁中l<4hb 时，这里hb 没文字说明，就让人糊涂了。
建议陈总，是不是在同一页中同一构件采用同一符号？可能的话，同一图集中，最好同一符号只代表一个构件，一个构件只有一个符号。
不知道是不是我理解错了？■ 答梁问题（9）：（国际）工程界的惯例为：主字母h 代表英文height （高度），主字母b 代表英文breadth（宽度）；脚标b 代表英文beam （梁），脚标c 代表column（柱）。
hb 与bb 分别代表梁截面高度与宽度，hc 与bc 分别代表柱截面高度与宽度。
考虑到我国施工界的具体情况，今后应在标准图中加以解释。
● 梁问题（10）：几个小问题1、P66 页悬挑梁配筋构造中，纯悬挑梁XL 下部筋锚入支座12d,而在C 图中锚入的是15d,那个正确？2、P65 页非框架梁L 配筋构造中，下部筋在中间支座锚固12d(Ll).P66 页L 中间支座纵向钢筋构造中，1。
3、3 节点下部筋在中间支座锚固均为15d(La).那个正确？4、P65 页非框架梁L 配筋构造中，注：1、La 取值见26 页。
应为33 页。
■ 答梁问题（10）：1、应统一为12d 或15d，拟经研究后勘误；2、应统一为12d 或15d，拟经研究后勘误；3、图名下有注“括号内的数字用于弧形非框架梁”4、（实为P66 页注）有误，应勘误。
● 梁问题（11）：1、梁内纵向受拉钢筋是否非采用直锚。
采用此作法后在一个框柱上相互四排钢筋混凝土能难在此节点灌实？2、能否用纵向钢筋在1/4 处，加密区外焊接通过。
03G101的权威解释——施工、监理必读（梁）梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4 laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯1 5d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
● 梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。
一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足 0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度； (2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩 15d ，此时须保证直锚段大于 0.4 LaE 。
《03G101-1图集》讲解柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个&nbs p;laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（200 3年底陆续推出）。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12 d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
03G101钢筋图集解释●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
03G101图集解释- 结构理论03G101 解释大家好！我们可以通过G101 栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
03G101 图集解释汇总（收集）梁下部钢筋本着能通则通的原则，CDF 老师请问03G101-1 中P60 页中的“不伸入支座的梁下部纵向钢筋断点位置”中的下部钢筋中没有画出贯通筋的钢筋。
这样我们在搞决算审计的过程中老是要有这方面的争论。
这一点和00G101 中P45 页“L 配筋构造”有着异曲同工的地方。
一. 如何解释下部的通长筋的布置？请予以赐教！！1、03G101-1 图集第60 页中的“不伸入支座的梁下部纵向钢筋断点位置”，该图的重点是说明“不伸入支座的梁下部纵筋”，把它与伸入支座的梁下部纵筋加以对比。
2、钢筋配置上的“能通则通”，是陈教授反复强调的原则，在图集里没有配套的图示说明。
而且，在施工实践中也因为钢筋“定尺长度”而带来许多问题，因为梁的下部钢筋的连接点是比较难以确定的。
对于“非抗震”的情况，可以避开“跨中Ln/3 范围”进行钢筋连接。
对于“抗震”的情况，就复杂多了。
从前我们与陈教授有一段讨论，也没有明确的结果。
现在抄录于下，供大家参阅：二. CDF：请教陈教授：梁下部纵筋在哪儿连接？(2004-3-8 18:34:14)这是一个施工实践中经常发生的问题：1、框架梁中间支座两边的下部纵筋如果规格、直径相同，应该尽可能贯穿支座，而不要在中间支座内锚固。
2、但是，钢筋的定尺长度有限，必然要发生钢筋连接问题。
在“支座内”进行连接吧，陈教授已经多次强调了：不可行！在跨中1/3 处，是正弯矩最大的地方，下部纵筋不可能在此连接。
只剩下靠近支座的1/3 跨度的区域，能不能在这里连接呢？陈教授也说过，非抗震时可以，抗震时——03G101-1 图集没有做出明确的指示。
3、于是，“梁下部纵筋在哪儿连接？”成了一个不好解决的问题。
于是，不少施工人员只好把钢筋截断支座处，让中间支座两边的钢筋都在支座内锚固。
从而使得上述的“第1条”变成“理论上”的说法，而实际情况是中间支座内钢筋密集。
请教陈教授，这个问题有解决办法吗？阿阮回复：（2004-3-15 19:02:03）三. 这实在是个现实的问题，哪位老师可以答复一下吗？Qlchen 回复：（2004-3-15 22:31:33）经反复慎重考虑，没有在修正版中加进在支座外进行连接的构造。
如V,bf,bc,bw,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw,hb,Ac等符号的意思分别表示如下:λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
b：剪力墙厚度。
fbc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
钢筋：钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
３．梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
４．梁下部纵筋当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；。
一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。
５．侧面纵向构造钢筋或侧面抗扭纵筋当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"＊"号。
例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。
梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。
梁类型代号：梁类型注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
AKL5-4(1)400x150 第5-4号暗框梁，跨数为1，梁宽400，高150 括号内如果是（2A)即2跨，一端悬挑如果是（2B）即2跨，两端悬挑钢筋种类常用热轧钢筋按强度级别分为HPB235、HRB335、HRB400、HBB500四级。
钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。
热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。
热轧光圆钢筋为HPB235级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级钢筋；等高肋钢筋为HBB500级钢筋。
一般钢筋的强度标准值fyk （N/mm2）：种类符号d（mm）fyk热轧钢筋新HPB235（Q235）φ8∽20 235旧Ⅰ级（A3、AY3）φ－235新HRB335（20MnSi）Φ6∽50 335旧Ⅱ级（20MnSi、20MnNb （b））Φd≤25 335 Φd=25∽40 315新HRB400 (20MnSiV、20MnSiNb、20MnTi) O 6∽50 400旧Ⅲ级（25MnSi）O －370新RRB400 (K20MnSi) OR 8∽40 400旧Ⅳ级（40Si2MnV、45SiMnV、45Si2MnTi）O －540注（新）：1、热轧钢筋直径d系指公称直径；一般钢筋的抗拉、抗压强度设计值fy、fy’（N/mm2）：种类符号d（mm）fy fy’热轧钢筋新HPB235（Q235）φ8∽20 210 210旧Ⅰ级（A3、AY3）φ－210 210新HRB335（20MnSi）Φ6∽50 300 300旧Ⅱ级（20MnSi、20MnNb （b））Φd≤25 310 310 Φd=25∽40 290 290新HRB400 (20MnSiV、20MnSiNb、20MnTi) O 6∽50 360 360旧Ⅲ级（25MnSi）O －340 340新RRB400 (K20MnSi) OR 8∽40 360 360旧Ⅳ级（40Si2MnV、45SiMnV、45Si2MnTi）O －500 400注（新）：在钢筋砼结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍应桉300n/mm2取用。
答案补充Φ下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充中一样的字符表示的HPB235钢筋即一级钢筋,平常说的圆钢，屈服点为235mpa 中一样的字符下边带一横是HRB335钢筋，即二级钢筋,螺纹钢，屈服点为335mpa 中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpa -------------------------------------------------------------------------------- 是否像下面的图:其表示为:二级钢筋HPB235答案补充加一横又多一竖的是:三级钢筋HRB335答案补充第一个呼图是:二级钢筋HPB235;第二个图是:三级钢筋HRB335 -------------------------------------------------------------------------------- Φ下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）-------------------------------------------------------------------------------- Φ下面加了一横的钢筋符号表示二级钢，加了一横又多了一竖又表示三级此项表格所成现的是一般项目的解释并不能代表所有的项目划分，11G101的出现极大的减轻了工程人员的困惑，为工程的顺利开展打下了巨大基础，让工程施工的顺利进行提供帮助，也为工程上的疑惑的已解决。
对规范的实施提供了帮助和解释，让施工做到有据有理。
工程人员应该熟悉图集的解释和应用，相信图集才是硬道理。
