2023年化工自动化控制仪表参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】研究控制系统的动态比研究控制系统的静态更有意义的原因是动态过程更复杂。
2.【判断题】科氏力质量流量计传感器的敏感元件是测量管,测量管的形状只采用弯式,弯管式测量管的形状,多为U形管,也有P形管、Ω形管等。
3.【单选题】根据《建设工程安全生产管理条例》规定，施工单位不得在尚未竣工的建筑物内设置（）A、避雨处B、吸烟处C、临时厕所D、员工集体宿舍4.【判断题】串级控制系统的投运时,当主参数接近给定值,副参数也比较平稳后,调节主控制器的手操拨盘,使副控制器的偏差为零,将副调节器由手动切到自动,副调节器实行外给定的定值调节5.【单选题】施工现场用电系统中，连接用电设备外露可导电部分的PE线可采用____。
A、绝缘铜线B、绝缘铝线C、裸铜线D、钢筋6.【判断题】应注意到弯曲半径过小，容易产生外侧拉裂。
弯曲半径过大，塑性变形不充分，容易产生较大回弹，影响制件的尺寸精度。
7.【单选题】铣床水平调整要求是，纵向和横向的水平在1000mm长度上均不超过（）mm。
A、0.005B、0.01C、0.04D、0.18.【判断题】()发动机曲轴弯曲校正一般可采用压床热压校正，这种方法可省去时效处理。
9.【判断题】在安全事故发生后,负有报告职责的人员不报或者谎报事故情况,贻误事故抢救,情节严重的,处3年以下有期徒刑或者拘役。
10.【判断题】比例控制过程的余差与控制器的比例度成正比。
11.【判断题】TRICON系统主要用于连续量的控制I/O。
12.【单选题】玻璃板液位计是根据()而工作的。
A、静压原理B、差压原理C、连通器13.【单选题】泡茶用水要求pH值()。
A、＜2B、＜3C、＜4D、＜514.【判断题】蒸汽测定的项目有二氧化硅、Na+、电导率等（）15.【单选题】现有差压式流量计、转子流量计、漩涡流量计、电磁流量计和超声波流量计,它们都属于()式流量计。
化工自动化控制仪表考试题库含答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。
（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】()指用多个相同的模块或部件实现特定功能或数据处理。
（ C ）A、故障安全B、容错C、冗余3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。
（ A ）A、有故障,不能工作B、有故障,但能工作C、备用状态4、【单选题】GMR70三冗余容错控制系统常用做各种场所的紧急停车系统,它是()公司的产品。
（ B ）A、ABBB、SIEMENSC、GE5、【单选题】Profibus数据链路层识别两种设备类型是()。
（ A ）A、主设备、从设备B、基本设备,从设备C、主设备、网桥6、【单选题】SCADA系统是基于计算机、通讯和()技术发展起来的一种数据采集与控制系统,是数字化应用的基础。
（ B ）A、可视化B、控制C、检测7、【单选题】一般情况下既要求调节又要求切断时,选用的有()。
（ A ）A、单座阀B、蝶阀C、隔膜阀8、【单选题】三相四线制供电线路中,端线与端线之间的电压是()V。
（ B ）A、311B、380C、2209、【单选题】下列叙中,正确的是()。
（ B ）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比10、【单选题】不能称为调节阀的辅助装置的是()。
（ C ）A、阀门定位器和手轮B、减压装置C、反馈杆D、转换器11、【单选题】专业从事机动车驾驶人员需戴()变色镜,保护眼睛。
（ C ）A、墨色B、橙色C、防冲击12、【单选题】串级控制系统中对进入其中的干扰有较强的克服力的是()。
（ B ）A、主控制器B、副控制器C、主回路13、【单选题】使用活塞式压力计校验压力表的常用方法有两种,一种是砝码比较法校验压力表,另一种是()校验压力表。
《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
2023年化工自动化控制仪表参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】流量计的流量标定装置种类,按标定介质分有液体流量标定装置,气体流量标定装置。
2.【单选题】车辆由路边起步驶入正式车道后，车辆()即关闭左转向灯。
A、加速B、调直C、减速D、斜行3.【单选题】电气阀门定位器通常接受电流信号,转换成()信号给调节阀的执行机构。
A、液压B、气压C、电压4.【单选题】均匀控制系统与定值反馈控制系统的区别是()。
A、均匀控制系统比较稳定B、均匀控制系统的控制结果不是为了使被控变量保持不变C、定值反馈控制系统被控变量不能变化5.【单选题】在自动控制系统中,被控变量由于干扰发生变化后,在控制器的作用下,其值会逐渐趋近于()。
A、工艺指标B、给定值C、输出值6.【判断题】90%的一般技术工人、特种作业人员、劳务普工注册人员须持有相应工种的岗位证书。
7.【单选题】一次仪表、电缆护套管、电缆的安装尽可能地远离高温工艺设备和工艺管道、对它们的影响较大的为()。
A、温差B、温度C、热量8.【单选题】蝶阀常用在()转角范围内。
9.【单选题】凸轮挠曲阀通常也叫偏心旋转阀,其流通比大,适用于高粘度或()的介质流量调节。
A、泄漏等级高B、腐蚀性C、含有少量悬浮物10.【单选题】压力变送器一般是由两大部分组成:测量部分即()和信号转换部分即(杠杆、负反馈结构和电子放大电路)。
A、测量膜盒B、特性变形C、压力传感器11.【单选题】智能阀门定位器的接线形式有()种类型。
A、1B、2C、312.【单选题】抹灰工程中表面平整度检验方法是()。
A、用2m靠尺和塞尺检查B、用水平尺和塞尺检查C、用直角检测尺检查D、用5m线,不足5m拉通线,用钢直尺检查13.【判断题】在电路中,通常把参考点的电位规定为零电位。
14.【多选题】下列哪些是密目式安全网进行贯穿实验的要点?（）A、将密目式安全网张好绑扎在实验架上与地面成45°的夹角B、将10kg重的ф48×3.5的钢管放置在其中心点上方3m处C、使钢管垂直自由落下D、将密目式安全网张好绑扎在实验架上与地面成30°的夹角E、将5kg重的ф48×3.5的钢管放置在其中心点上方3m处15.【判断题】压力校验仪主要用于检和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。
《化工仪表与自动化》课程测试试题一一、????填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、?选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
?2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。

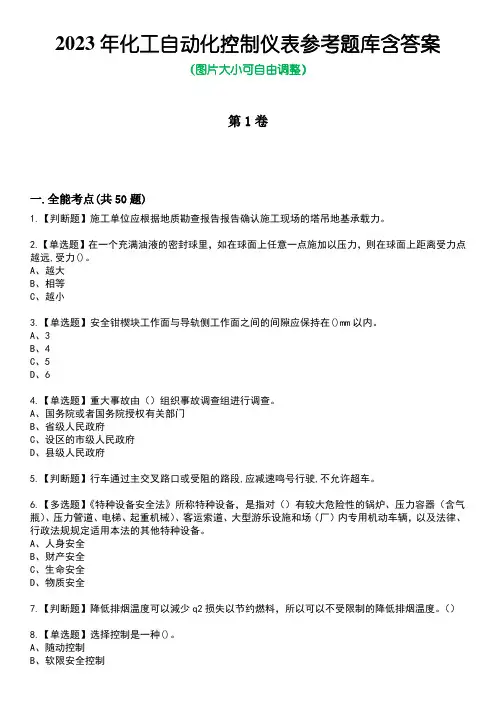

2023年化工自动化控制仪表参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】施工单位应根据地质勘查报告报告确认施工现场的塔吊地基承载力。
2.【单选题】在一个充满油液的密封球里，如在球面上任意一点施加以压力，则在球面上距离受力点越远,受力()。
A、越大B、相等C、越小3.【单选题】安全钳楔块工作面与导轨侧工作面之间的间隙应保持在()mm以内。
A、3B、4C、5D、64.【单选题】重大事故由（）组织事故调查组进行调查。
A、国务院或者国务院授权有关部门B、省级人民政府C、设区的市级人民政府D、县级人民政府5.【判断题】行车通过主交叉路口或受阻的路段,应减速鸣号行驶,不允许超车。
6.【多选题】《特种设备安全法》所称特种设备，是指对（）有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械）、客运索道、大型游乐设施和场（厂）内专用机动车辆，以及法律、行政法规规定适用本法的其他特种设备。
A、人身安全B、财产安全C、生命安全D、物质安全7.【判断题】降低排烟温度可以減少q2损失以节约燃料，所以可以不受限制的降低排烟温度。
（）8.【单选题】选择控制是一种()。
A、随动控制C、联锁保护控制9.【单选题】()属于钨极氩弧焊机的调试内容。
A、供气系统的完好性B、焊丝的校直C、小车的行走速度D、钨极的直径10.【单选题】气动活塞式执行机构适用于大口径、高静压、()的场合。
A、含有少量悬浮物和固体颗粒B、泄漏等级高C、高压差11.【单选题】预防钢带液位计测量不准的措施可以是以下()方案。
A、容器采取恒温B、信号不进行远传C、在钢带上打孔12.【单选题】气动阀门定位器线性不好的原因有()。
A、输入信号不正确B、气源压力不足C、定位器未按要求安装13.【单选题】双孢蘑菇子实体通体为白色，菌盖呈圆滑光洁的半球形，菌盖边缘，菌柄粗壮基部膨大。
A、平展B、上卷C、内卷D、稍内卷14.【单选题】用于迅速启闭的切断阀应选择()特性的调节阀。
《化工仪表与自动化》课程测试试题一一、填空题（36分)1、过程控制系统是由______、______、______和______等环节组成。
2、过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理,通过_____和_____物料平衡关系，用________的方法求取过程的数学模型.4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大，对被控变量的影响____________；干扰通道容量滞后愈多，则调节质量____________；干扰通道的纯滞后对调节质量_______________________.5、选择控制方案时，总是力图使调节通道的放大倍数(增益）______干扰通道的放大倍数(增益)。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_____________，才能使稳定性不变.7．描述控制系统的品质指标的参数有、和等。
8．串级调节系统，一般情况下主回路选择_________或________调节规律调节器，副回路选用_________调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_________补偿. 9．仪表自动化标准中,气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。
二、综合题（54分）1、(10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明.2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？3、（10分）控制器输入偏差是阶跃信号（见下图)，请根据已知参数，画出P、PI的输出响应曲线。
（1)P输出，已知:比例度δ=50％(2）PI输出,已知：比例度δ=100％积分时间Ti=1分4、(20分）下图为加热炉装置,工艺要求利用燃料量来控制炉出口介质温度t(简单控制系统)；①指出构成控制系统时的被控变量、控制变量、干扰量是什么?②在下图中画出控制流程图;③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t升高，分析调节动作过程）。
《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。
如下图。
已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。
（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。
3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。
4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。

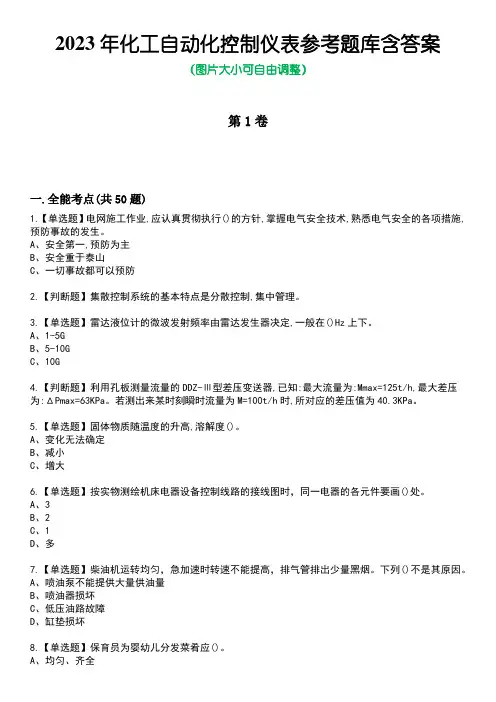

2023年化工自动化控制仪表参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】电网施工作业,应认真贯彻执行()的方针,掌握电气安全技术,熟悉电气安全的各项措施,预防事故的发生。
A、安全第一,预防为主B、安全重于泰山C、一切事故都可以预防2.【判断题】集散控制系统的基本特点是分散控制,集中管理。
3.【单选题】雷达液位计的微波发射频率由雷达发生器决定,一般在()Hz上下。
A、1-5GB、5-10GC、10G4.【判断题】利用孔板测量流量的DDZ-Ⅲ型差压变送器,已知:最大流量为:Mmax=125t/h,最大差压为:ΔPmax=63KPa。
若测出来某时刻瞬时流量为M=100t/h时,所对应的差压值为40.3KPa。
5.【单选题】固体物质随温度的升高,溶解度()。
A、变化无法确定B、减小C、增大6.【单选题】按实物测绘机床电器设备控制线路的接线图时，同一电器的各元件要画()处。
A、3B、2C、1D、多7.【单选题】柴油机运转均匀，急加速时转速不能提高，排气管排出少量黑烟。
下列()不是其原因。
A、喷油泵不能提供大量供油量B、喷油器损坏C、低压油路故障D、缸垫损坏8.【单选题】保育员为婴幼儿分发菜肴应()。
A、均匀、齐全B、单一C、因人盛菜D、一次分光，9.【判断题】超声波物位计由于探头不能承受过高温度,所以不能对高温介质进行物位测量。
10.【单选题】产品分为()。
A、有形产品和无形产品B、概念产品和实体产品C、明确产品和隐含产品D、概念产品和无形产品11.【单选题】热电偶温度计是基于()原理测量温度的。
A、热电效应B、光电效应C、热阻效应12.【判断题】均匀控制系统单从结构上看与简单控制是不同的。
13.【判断题】膨胀式和压力式温度计都是利用的物体受热膨胀这一原理。
14.【判断题】、根据《生产安全事故报告和调查处理条例》规定，事故调查组应当自事故发生之日起60日内提交事故调查报告。
化工仪表及自动化试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】化工仪表及自动化一、填空题（30分，每空1分）1、过程控制系统是由______、______、______和______等环节组成。
2、过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过_____和_____物料平衡关系，用________的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响____________;干扰通道容量滞后愈多,则调节质量____________;干扰通道的纯滞后对调节质量_______________________。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）______干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_____________,才能使稳定性不变。
7．描述控制系统的品质指标的参数有、和等。
8．串级调节系统,一般情况下主回路选择_________或________调节规律调节器,副回路选用_________调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_________补偿。
9．仪表自动化标准中，气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。
10．化工过程中主要的检测仪表性能指标有、、、、线性度和反应时间。
二、综合题（40分，每题10分）1、画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
2、热电偶为什么要进行冷端温度补偿有哪些冷端温度补偿方法原理是什么3、控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。
《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号围是0.02~0.1MPa；电Ⅱ型标准信号围是4~20mA；电Ⅲ型标准信号围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。
②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶③➢冰浴法：用冰槽使t0保持零度。
➢计算法：E AB（t，0）＝E AB（t，t0）＋E AB（t0，0）➢仪表零点调整法：将仪表的机械零点调到t0➢补偿电桥法：用电桥产生E AB（t0，0）与E AB（t，t0）叠加，即可消除t0变化对测量的影响。
➢补偿热电偶：用与测量热电偶同型号的热电偶进行补偿，用于多支热电偶。
3、（10分）控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。
（1）P输出，已知：比例度δ=50%（2）PI输出，已知：比例度δ=100%积分时间Ti=1分答：4、(20分)下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度t(简单控制系统)；①指出构成控制系统时的被控变量、控制变量、干扰量是什么？②在下图中画出控制流程图；③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t升高，分析调节动作过程）。
答：①构成控制系统时的被控变量是出口介质温度；操纵变量是燃料量，干扰量是：进料流量和温度、燃料的压力、炉膛温度和压力以及环境温度。
②控制流程图见下图。
③执行器应选择气开类型，控制器为反作用方向。
④简单控制系统方框图见下图。
⑤该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号减少，气开阀关小，燃料量减少，塔顶温度下降，维持给定。
三、计算题：（10分）计算下图各热电偶回路所产生的热电势（10分）。
注：A B----K型热电偶；AˊBˊ----K型热电偶补偿导线C D---- S型热电偶；CˊDˊ----S型热电偶补偿导线；答：1、E1=E AB(300,50)+E CD(50,25)=(12.207-2.002)+(0.299-0.142) =10.342 (mV) E2=E CD(300,50)-E CD(50,25) =(2.323-0.299)-(0.299-0.142) =1.867 (mV)《化工仪表与自动化》课程测试试题二一、填空题（28分）1．控制系统引入积分作用是为了_消除余差___,但积分的引入会使系统__不稳定,引入微分作用是为了_克服容量滞后___。
某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应_减小放到倍数___。
2.被调介质流过阀门的相对流量(Q/Qmax)与阀门相对行程(l/L)之间的关系,称为调节阀的流量_______特性;若阀前后的压差保持不变时,上述关系称为____理想__ 特性;实际使用中,阀前后的压差总是变化的,此时上述关系为_工作___ 特性。
调节阀的流量特性有_直线__、__等百分比___、__抛物线__和__快开_，流量特性的选择主要是与__广义对象__相匹配。
3. 与单回路控制系统相比，串级调节系统具有以下三个特点：①(对于进入副回路的干扰有很强的克服能力);②( 提高了工作频率);③(具有)。
4.控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响越小;干扰通道容量滞后愈多,则调节质量越差;干扰通道的纯滞后对调节质量有影响，纯滞后越大，质量越差。
5．简单调节系统的基本特征是闭合回路和负反馈。
6．常用的标准节流件有孔板和喷嘴。
7. 热电偶的热电特性与热电偶材料、两节点温度__有关，与热电偶几何尺寸无关。
二、综合题(分)1、（10分）画出气开式类型执行器的两种简单结构示意简图；控制系统在什么情况下选择气开类型执行器？举例说明。
答：①②如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（20分）在控制系统应用中，有哪些基本控制规律和组合控制规律？写出各自的表达式？它们各应用在什么场所？答：①在控制系统应用中，基本调节规律有：P、I、D，基本组合调节规律有PI、PD、PID。
②③P：自衡能力强，滞后小的对象且控制质量要求不高PI：对象滞后小，负荷变化幅度大，要求无差PD：一阶滞后较大允许有余差的对象PID：负荷变化大，容量滞后大，被控变量变化缓慢，质量要求高。
3、（12分）下图为电子电位差计结构原理图，请补充完整连接线（包括电源和电流及输入信号的方向），并回答：电子电位差计是根据什么原理工作的？在温度检测中与何种检测元件配套使用？指出调整零点、量程的电阻。
答：①电子电位差计是使用电压平衡原理工作。
②在温度检测中热电偶配套。
下图是其线路图。
③起到零点调整的电阻是R G，起到量程调整的电阻是R M。
4、（10分）写出差压式流量计的基本方程式；说明公式中各个符号所代表的含义。
答：α——流量系数；Q——被测流体流量ε——体膨胀校正系数F0——节流件的开口面积ρ1——被测流体的密度△P——节流件前后差压三、计算题(20分)1、（10分）计算下图液位差压变送器的量程、测量围及迁移量。
已知：H=0～10m h=1.2m ρ=35kg/m3g ≈10m/s2答：ΔP=P+-P-=Hρg+hρg=3500H+4200 Pa差压变送器：量程=35000 (Pa)测量围=4200～39200 (Pa)迁移量=4200 (Pa)2、（10分）某压力仪表的测量围是100～1100Pa，其精度为0.5级，则这台表的量程是多少？基本误差是多少？最大绝对误差是多少？允许误差是多少？答：①1000Pa②0.5%③±5Pa④0.5%《化工仪表与自动化》课程测试试题三一、填空题（28分）1、检测仪表的基本组成有测量、传动放大和显示三个部分。
2、在控制系统中，增加比例度，控制作用减少；增加积分时间；控制作用减少；增加微分时间，控制作用增加。
3、按误差出现的规律，可将误差分为系统误差、偶然误差及疏忽误差。
4、描述对象特性的三个参数是放大系数、时间常数和滞后时间。
5、某温度表的精度为0.5级，其测量下限是50℃，上限是850℃。
则此表的量程是800；测量围是50~850；允许基本误差是0.5% ；最大绝对误差是4。
6、热电偶温度计中常用的冷端温度补偿方法有冷端温度保持0度法、冷端温度修正法、校正仪表零点法、补偿电桥法、补偿热电偶法五种。
7、自动平衡电桥配热电阻测温时，采用三线制连接，其连接导线的电阻规定为2x2.5_______________Ω。
二、综合题（62分）1、（15分）比较电子电位差计与电子平衡电桥在测量原理和结构上有哪些异同点。
答：原理的相同点：都是利用滑动触点位置的变化来反映被测温度的大小。
结构的相同点：放大器、可逆电机、同步电机、传动机构结构的不相同点：检测元件、测量桥路。
原理的不相同点：2、（15分）热电偶测温时，使用补偿导线的目的是什么？它能否进行冷端温度补偿？如不能应如何处理？答：①使用补偿导线的目的是将热电偶的冷端从温度较高、波动较大的地方移到温度较低、且相对稳定的地方。
②如果只使用补偿导线还不能达到冷端温度补偿的目的，必须与其它方法配合起来使用。
③具体方法如下：热电偶常用的冷端温度补偿方法有：公式计算法、冰浴法、仪表机械零点调整法和电桥补偿法。
3、（12分）画出串级控制系统的方框图；分别说出副回路及主回路所起到的作用。
答：下图为串级控制系统的方框图；副回路是克服作用于副对象的干扰，使副被控变量基本稳定，减少对主变量的影响；而主回路主要克服作用于主对象的干扰，保证主被控变量稳定。
4、（20分）工艺要求利用回流量来控制塔顶温度t(简单控制系统)，为保证塔正常操作，回流量不允许中断。
①指出构成控制系统时的被控变量、操纵变量、主要干扰是什么？（4分）②在图上画出控制流程图并确定执行器类型；（5分）③选择控制器的作用方向；（3分）④画出简单控制系统方框图；（4分）⑤简单说明该系统克服干扰的过程（可设温度t升高，分析控制动作过程）。
（4分）答：①构成控制系统时的被控变量是塔顶温度；操纵变量是塔顶回流量，主要干扰量是：进料的流量和温度，回流的温度和流量，加热蒸汽量等。
②控制图见下图，执行器为气关式。
③控制器为反作用方向。
④简单控制系统方框图见下图⑤该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号增加，气开阀开大，回流量加大，塔顶温度下降，回复给定。
三、计算题（10分）计算下图液位差压变送器量程、测量围及迁移量(10分)。
已知：H=0～10m；ρ=35kg/m3；g≈10m/s2。
