电子设计工程师资格认证模拟试题（含答案）一、选择题（每题5分，共25分）1. 在电子设计中，为了提高系统的抗干扰能力，以下哪种布线方式是不正确的？A. 数字信号与模拟信号走不同的布线B. 高速信号走最近的布线C. 低速信号走最近的布线D. 电源线与地线宽度相同答案：D2. 在进行PCB设计时，以下哪种做法能够减小信号的串扰？A. 增加布线间距B. 减小布线间距C. 改变信号的传输路径D. 增加信号的传输路径答案：A3. 以下哪种元器件在电子设计中用于进行模拟信号的滤波？A. 电容B. 电感C. 晶体管D. 运算放大器答案：B4. 在进行电源设计时，以下哪种做法能够提高电源的稳定性和抗干扰能力？A. 减小电源的输出电流B. 增加电源的输出电流C. 减小电源的输出电压D. 增加电源的输出电压答案：A5. 以下哪种电路能够实现数字信号的放大？A. 运算放大器B. 晶体管放大器C. 比较器D. 触发器答案：A二、简答题（每题10分，共30分）1. 请简述在电子设计中如何降低电源噪声的方法。

答案：降低电源噪声的方法有：（1）选择合适的电源滤波器，增加电源的抗干扰能力；（2）合理设计电源线路，减小电源回路的阻抗；（3）对电源进行屏蔽，减小外部干扰；（4）增加电源的输出电流和输出电压，提高电源的稳定性和抗干扰能力。

2. 请简述PCB设计中如何提高信号的完整性的方法。

答案：提高信号完整性的方法有：（1）合理选择信号传输路径，减小信号的延迟和损耗；（2）合理布局布线，减小信号的串扰和反射；（3）使用合适的传输线模型，考虑信号的阻抗匹配；（4）对高速信号进行去耦和滤波，减小信号的干扰。

3. 请简述电子设计中如何进行信号的抗干扰设计。

答案：信号的抗干扰设计可以从以下几个方面进行：（1）合理选择信号传输路径，避免信号传输过程中的干扰；（2）合理布局布线，减小信号的串扰和反射；（3）使用屏蔽和滤波手段，减小外部干扰；（4）对信号进行去耦和稳压，提高信号的抗干扰能力；（5）使用合适的元器件和电路设计，提高系统的抗干扰能力。

10年秋初级、助理电子工程师认证综合知识试卷、答案要点综合知识试卷一、是非题（每题1分，共20分）1.（）一个新电池的内阻要比旧电池的内阻大。

2.（）电解电容器是具有正负极性的电容器。

3.（）电感器上的电压不能突变，电容器上的电流不能突变。

4.（）电路中任一节点其流入的电流等于流出的电流。

5.（）半导体二极管的正向导通电阻是一常数，与工作点的电流大小无关。

6.（）放大电路中，温度升高后，半导体三极管的电流会增大。

7.（）电容器的单位中：1μF=10-6F，1pF=10-12F。

8.（）半导体三极管的β值为一常数，与工作点的高低无关。

9.（）半导体三极管作放大时，其be结（发射结）、bc结（集电结）均应加正向电压。

10.（）数制变换中，下式相等：（161）10=（A1)16=(1010 0001)2。

11.（）在逻辑代数中，下列关系成立：A+B+1=0，A+AB=A。

12.（）在实际应用中，与门的某一输入端若闲置不用，最好接低电平地，以免干扰信号窜入电路。

13.（）D触发器在CP端脉冲作用后，输出Q=D。

14.（）已知某存储芯片有12根地址线，则其存储容量至少为4KB。

15.（）共阴极LED数码管显示数字“8”的十六进制代码应为7F。

16.（）电压表的输入电阻应尽可能大一点，以减弱其对被测电路的影响。

17.（）普通三用表可以用来检测音频电压的大小。

18.（）在嵌入式技术中，常见的ARM之意是微处理器行业中一家知名企业的英文字头缩写。

19.（）用示波器观测某一正弦信号时，若要使显示屏上的波形个数由多变少，则X轴扫描信号的频率应由低变高。

20.（）AT89C51单片机在外扩EEPROM时，EA引脚必须接地。

二、选择题（每题2分，共40分）1.（）标称为103的电容器，其容量为：A、103pFB、10.3pFC、1000pFD、10000pF2.（）标称为393的电阻器，其电阻值为：A、393ΩB、39.3ΩC、39kΩD、 3.9kΩ3.（）正常工作时，稳压二极管与光电二极管应外加：A、均应加正向电压B、均应加反向电压C、前者加正向电压，后者加反向电压D、前者加反向电压，后者加正向电压4.（）已知电路如图2.1 所示，此电路属于何种滤波电路？图2.1A、低通滤波电路B、高通滤波电路C、带通滤波电路D、带阻滤波电路5.（）已知电容器的充电电路如图2.2所示，当开关合上后，大约经过多少时间，电容C才能充至接近6V的电压：图2.2A、约50秒B、约20秒C、约10秒D、约2秒6.（）已知理想变压器初级电流、电压及初次级匝比如图2.3所示，则次级负载电阻为：图2.3A、1ΩB、 2.2ΩC、220ΩD、22Ω7.（）已知电路如图2.4所示，若使输出信号仍为方波，则RC乘积与输入方波的脉宽τ大致是什么关系？图2.4A、RC<<τB、RC=τC、RC>>τD、无关8.（）在共e、共b、共c三类放大器中，输出电压与输入电压反相180°的是：B、共b放大器C、共c放大器D、共b、共c放大器9.（）放大器中，能使放大器输出电压稳定，输入阻抗提高的反馈是：A、电压并联负反馈B、电压串联负反馈C、电流并联负反馈D、电流串联负反馈10.（）BJT三极管与FET三极管相比：A、二者输入电阻均很大B、二者输入电阻均很小C、前者的输入电阻较小，后者的输入电阻甚大D、前者的输入电阻甚大，后者的输入电阻较小11.（）已知放大电路如图2.5所示，输出电压U01、U02与输入U i信号间的相位关系为：图2.5A、U01、U02均与U i同相B、U01、U02均与U i反相C、U01与U i同相，U02与U i反相D、U01与U i反相，U02与U i同相12.（）在各类低频功率放大器中，效率最高者为：A、D类放大器B、A类放大器C、AB类放大器D、B类放大器13.（）下列数据中，数值最小者为：A、（10 1001）2B、（0010 1001）BCDC、（52）10D、（23A）1614.（）一与门、一或门的一个输入端接低电平0，则其各自的输出为：A、均为高电平1B、均为低电平0C、与门的输出为1，或门的输出不确定D、与门的输出为0，或门的输出不确定15.（）已知电路如图2.6所示，则输出L与输入A、B间的逻辑关系为：图2.6A、L=A+BB、L=A+BC、L=A·BD、L=A·B16.（）带探头和不带探头时，示波器的输入电阻约为：A、均为1MΩB、均为10MΩC、前者为1MΩ，后者为10MΩD、前者为10MΩ，后者为1MΩ17.（）8051单片机在同一优先级的中断源同时申请中断时，CPU应首先响应。

电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。

电压是电力单位电荷的能量，通常用伏特（V）表示。

2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。

它表明，电流等于电压与电阻之间的比值，即I = V/R。

3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。

导电性是导电材料传导电流的能力。

4.解释串联和并联电路的区别。

串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。

并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。

5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。

第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。

常见的逻辑门有与门、或门、非门等。

2.解释特殊数字编码的作用。

特殊数字编码是一种将数字表示为二进制编码的方式。

它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。

3.描述多路复用器和解复用器的功能。

多路复用器是用来将多个输入信号选择一个输出信号的设备。

解复用器是将一个输入信号转发到多个输出信号的设备。

4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。

它可以在特定的时钟信号下改变其输出状态。

5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。

第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。

2.描述反馈电路的作用和类型。

反馈电路是将输出信号的一部分送回到输入信号中的电路。

它可以稳定系统的增益和频率响应，并改善系统的性能。

3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。

常用的滤波器有低通滤波器、高通滤波器和带通滤波器。

4.解释放大器的频率响应。

2023年电子工程师(初级)考试题库一、电路基础1. 请简要解释什么是电流？2. 什么是欧姆定律？请列出其数学表达式。

3. 请解释什么是串联电路和并联电路，并列举其区别。

4. 请解释什么是交流电和直流电，并给出其应用领域。

5. 什么是二极管？请说明它的作用和特点。

二、数字电路1. 请解释什么是逻辑门？2. 列举并简要说明常见的逻辑门。

3. 什么是布尔代数？请说明其与逻辑门之间的关系。

4. 请解释什么是触发器？并列举常见的触发器类型及其用途。

5. 请解释什么是计数器？并说明它的工作原理。

三、电子元器件1. 请解释什么是电阻器？并简要介绍其常见类型和用途。

2. 什么是电？请说明它的作用和特点。

3. 请解释什么是电感器？并列举其应用领域。

4. 请简要介绍二极管和三极管的区别及其应用。

5. 什么是集成电路？请介绍其种类和应用。

四、电磁场与电磁波1. 请解释什么是电磁场？并说明其产生的原理。

2. 请解释电磁波的特点及其分类。

3. 什么是无线电波？请说明其应用。

4. 请解释什么是电磁辐射？并简要说明其对人体的影响。

5. 请解释什么是天线？并说明其作用和种类。

五、电子工程应用1. 请解释什么是电源？并简要说明不同类型电源的特点。

2. 请解释什么是放大器？并列举几种常见的放大器类型及其应用。

3. 请解释什么是数字信号处理？并说明其应用领域。

4. 请解释什么是嵌入式系统？并列举其应用场景。

5. 请解释什么是可编程逻辑器件（PLD）？并说明其用途和优点。

以上是 2023年电子工程师(初级)考试题库(完整版) 的部分题目，请考生认真准备，祝您取得优异的成绩！。

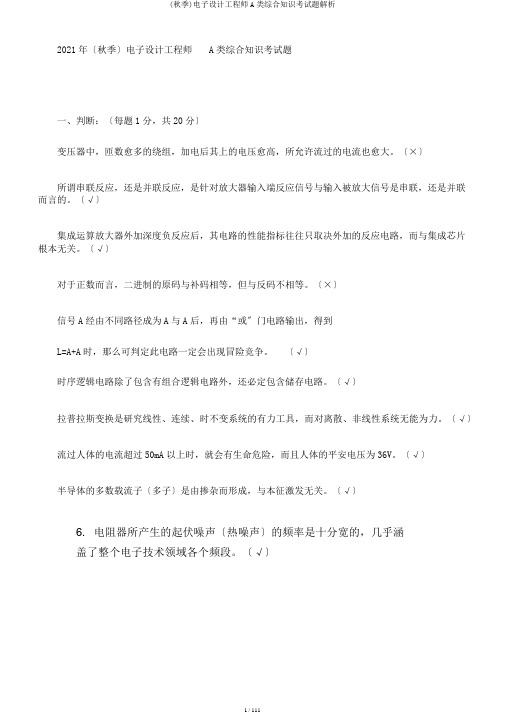

2021年〔秋季〕电子设计工程师A类综合知识考试题一、判断：〔每题1分，共20分〕变压器中，匝数愈多的绕组，加电后其上的电压愈高，所允许流过的电流也愈大。

〔×〕所谓串联反应，还是并联反应，是针对放大器输入端反应信号与输入被放大信号是串联，还是并联而言的。

〔√〕集成运算放大器外加深度负反应后，其电路的性能指标往往只取决外加的反应电路，而与集成芯片根本无关。

〔√〕对于正数而言，二进制的原码与补码相等，但与反码不相等。

〔×〕信号A经由不同路径成为A与A后，再由“或〞门电路输出，得到L=A+A时，那么可判定此电路一定会出现冒险竞争。

〔√〕时序逻辑电路除了包含有组合逻辑电路外，还必定包含储存电路。

〔√〕拉普拉斯变换是研究线性、连续、时不变系统的有力工具，而对离散、非线性系统无能为力。

〔√〕流过人体的电流超过50mA以上时，就会有生命危险，而且人体的平安电压为36V。

〔√〕半导体的多数载流子〔多子〕是由掺杂而形成，与本征激发无关。

〔√〕6.电阻器所产生的起伏噪声〔热噪声〕的频率是十分宽的，几乎涵盖了整个电子技术领域各个频段。

〔√〕的外表处理方式有：喷锡，沉银，沉金等。

〔√〕布局布线的最正确准那么是磁通量最小化。

〔√〕自动重新编号工具是全部元件重新参加新的标号。

〔×〕打印的时候，假设只有焊盘，没有线路，是因为没有把相应的层选中，只要选中即可。

〔√〕在线路图和PCB同步下，不能对元件进行修改，这样会将PCB和线路图不能同步。

〔×〕画PCB库的时候，不可以直接设置管脚距离。

〔×〕在进入PCB系统后的第一步就是设置PCB设计环境。

大多参数都可以用系统默认值。

〔√〕信号电流在高频时不会集中在导线的外表。

〔×〕设计中共模电流大小相等，方向相同。

〔√〕板边框是采用与绘制工程、覆铜和灌铜等相同的方法建立的多边形。

〔√〕二、选择：〔每题2分，共30分〕1、加给电容上的电流波形为矩形波，那么电容上的电压的波形为D〕矩形波三角波C.正弦波D.锯齿波2、在低通、高通滤波电路中，其输出电压U o与输入电压U i间的相位关系是〔D〕o与U i同相，无相位差o均落后U i一个相位角C.低通U o超前于U i一个相位角，高通U o落后于U i一个相位角D.低通U o落后于U i一个相位角，高通U o超前于U i一个相位角3、测得某放大电路中BJT三个电极中的直流电流值如下图，试判断放大管类型，β值及基极〔A〕。

电子工程师考试试题 一、名词解释：10 1、电池容量： 2、PCM （保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行 PCB 设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET 分为哪两类？都有什么区别？它在开关电源和功率 电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么 问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。

2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工 作过程： 图一 图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V 的基准电压源），若要让电路实现以下功能：6.0V < VDDC7.1V 时，7.1V < VDDC 7.4V 时， 7.4V < VDD ： 7.7V 时，7.7V < VDD ： 8.4V 时， 电路中R7、R& R9的阻值分别为多少？请写出简单的计算思路和过程。

电子设计工程师认证综合知识考试模拟试题一、是非题（每题 1.5分，共24 分）亮 亮 亮 亮 1 个 LED2 个 LED3 个 LED4 个 LED1、（）变容二极管正常工作时，应加正向电压。

）单片机作串行通信时，其波特率有固定与可变两种方式。

2、）TTL 门电路的标准高电平为 +12V 。

3、 ）通常，电容器的品质因素（ Q 值）要高于电感器。

4、 ）信号源的输出电阻应当大一点好，如此可增大它的带载能力。

5、 ）模拟示波器中，不论是连续扫描还是触发扫描， 扫描信号都应与被测信号同步。

6、 ）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。

7、 ）可以直接购置到 100 PF 、1100 PF 的电容器。

8、（电压增益高一倍。

在相同条件下，双端输出差动放大器的电压增益要比单端输出差动放大器的9、( ） 只要工作点合适，被晶体管放大器放大的信号就不会失真。

电⼦设计⼯程师认证第六期培训班试题电⼦设计⼯程师资格认证及考评员培训班综合知识考试试题（第六期）⼀、是⾮题（每题1分，共20分）1.（）在电⼦线路中，电感器对直流信号总是短路的、对交流信号总是开路的。

2.（）电池的内阻愈⼩，其所含有的电量愈多，输出电压也愈稳定。

3.（）在电⼦线路中，电容器上的电流不能突变，电流总是要落后两端电压90o⾓。

4.（）两个10µF电容器相串联后，其总电容值为20µF。

5.（）相同长度的双绞线与平⾏线相⽐，前者的带宽要⼤于后者。

6.（）可以买到1kΩ、11 kΩ、105 kΩ的成品电阻器。

7.（）⼀般⽽⾔，半导体⼆极管在同⼀⼯作点处的直流电阻与交流电阻是不相等的。

8.（）半导体三极管穿透电流I CEO的⼤⼩既与温度有关，也与输⼊控制电压有关。

9.（）FET、BJT三极管作放⼤时，管⼦的输出等效电阻均很⼤，可忽略。

10.（）共c放⼤器的输⼊电阻远远⾼于共b放⼤器的输⼊电阻。

11.（）共e、共c、共b三类放⼤器中，频率特性最好的为共e放⼤器。

12.（）负反馈只能改善反馈环内电路的性能指标，对环外则⽆能为⼒。

13.（）下列数制关系成⽴：（256）10=（FF）16=（1111 1111）2=（0010 0101 0110）BCD。

14.（）与⾮门的⼀个输⼊端⼦接地，则其输出为低电平0。

15.（）共阴接法数码显⽰“8”的⼗六进制代码为7F。

16.（）AT89C51访问⽚外存储空间时，P0⼝先送地址的⾼8位，再送数据。

17.（）FPGA芯⽚中可⽤软件⽅法实难D/A转换，输出模拟信号。

18.（）当模拟⽰波器加3MHz正弦信号，若要在屏上显⽰出3个完整的正弦波形，则X偏转板上所加的扫描锯齿波的占有率应为1MHz。

19.（）⽰波器的探头（衰减器）必须与⽰波器配对使⽤，不可随意互换。

20.（）假设⽬标芯⽚为AT89C51，如果该变量存放在⽚外扩展存储空间，C51编程的关键字为bdata。

电子助理工程师资格考试试题概要
本文档旨在概述电子助理工程师资格考试的试题内容。

以下是试题的主要概要和范围。

1. 电子工程基础知识
- 电路理论：包括电阻、电容、电感、电源等基本概念和计算方法。

- 电子元器件：常见的电阻、电容、电感、二极管、晶体管等的特性和用途。

- 电路分析与设计：基本的电路分析方法、放大电路和滤波电路的设计与应用。

2. 数字电子技术
- 数制与代码：常见的二进制、十进制、十六进制等数制及其相互转换。

- 组合逻辑电路：与、或、非门及其组合，多路选择器和译码器的设计与应用。

- 时序逻辑电路：触发器、计数器、状态机等时序电路的设计与应用。

- 组合逻辑与时序逻辑的设计与应用。

3. 信号与系统
- 信号与系统分析：时域分析、频域分析、傅里叶级数和傅里叶变换等基本方法。

- 线性时不变系统：系统的冲击响应、频率响应、稳态响应等基本概念和分析方法。

- 信号与系统的设计与应用。

4. 通信技术
- 模拟通信：调制与解调技术、模拟调制方式、接收机和发射机特性的分析和设计。

- 数字通信：数字调制与解调技术、数字调制方式、数据传输和信道编码方法等。

- 通信网络：常见的通信网络拓扑结构、协议和传输介质。

5. 微处理器技术
- 微处理器体系结构：常见的微处理器结构和指令系统、寄存器、地址总线、数据总线等。

- 微处理器的编程与应用：汇编语言和高级语言的程序设计，常见的I/O接口和外设的控制方法。

以上是电子助理工程师资格考试试题的主要概要和范围。

希望对考生们有所帮助！。

电子设计工程师综合知识考试试卷（含答案）2009-1-12一、是非题（每题 1.5 分，共 24 分）1、（对）三只普通硅二极管串联，可作２.1 伏稳压管使用。

2、（对）在很高频率的条件下工作，晶体二极管将失去单向导电性能。

3、（对）桥式整流，负载为电容滤波的电路中，若电容器上的电压为 17 伏，则整流器输入的交流信号有效值一般要大于 17 伏。

4、（错）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即 f L 将减小。

5、（错）共发射极晶体管放大器与共源极场效应管放大器相比，前者所允许的输入信号幅值将大于后者。

6、（错）触发器的置位端（置 1 端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量。

7、（错）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路。

8、（对）译码器、加法器、触发器等都属于组合逻辑电路。

9、（对）计算机系统既应包括硬件系统，也应包括软件系统。

10、（错）计算机的机器语言能为硬件电路所识别，它与所用CPU的类型无关。

11、（对）MCS-51单片机的复位电平均为低电平，其持续（保持）时间应在2 个机器周期以上。

12、（对）MCS-51单片机与80C51单片机是完全兼容的。

13、（错）要对 20H Z~10 k H Z 的语音信号进行A/D 转换，则采样信号的频率应在10KH Z 以上。

14、（对）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高。

15、（错）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。

16、（对）扫频仪是用来检测、分析信号频谱结构的一种测量仪器。

二、选择题（每题 2 分，共 26 分）1、（A ）标注为 2P2的电容器，其电容值为：A 、2.2PFB 、22PFC 、220PFD 、0.22uF2、（B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A 、0B 、1C 、2D 、33、（D ）稳压管、变容二极管在正常工作时，应：A 、二者均加正向电压B 、二者均加反向电压C 、前者加正向电压，后者加反向电压D 、前者加反向电压，后者加正向电压4、（B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A 、均为同相B 、均为反相C 、前者为同相，后者为反相D 、前者为反相，后者为同相5、（A ）一前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，甚至近似为三角波或锯齿波，其主要原因为：A 、放大器的增益不合适B 、放大器的下限截止频率 f L 过高C 、放大器的上限截止频率 f H过低D 、放大器的上限截止频率 f H过高。

电子设计工程师认证综合知识考试模拟试题第一篇：电子设计工程师认证综合知识考试模拟试题电子设计工程师认证综合知识考试模拟试题一、是非题（每题1.5分，共24分）1.（）变容二极管正常工作时，应加正向电压。

2.（）TTL门电路的标准高电平为+12V。

3.（）通常，电容器的品质因素（Q值）要高于电感器。

4.（）信号源的输出电阻应当大一点好，如此可增大它的带载能力。

5.（）模拟示波器中，不论是连续扫描还是触发扫描，扫描信号都应与被测信号同步。

6.（）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。

7.（）可以直接购置到100PF、1100PF的电容器。

8.（）在相同条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。

9.（）只要工作点合适，被晶体管放大器放大的信号就不会失真。

10.（）交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量一般为几微法拉。

11.（）对40Hz ~ 5kHz的音频信号作A/D转换时，A/D转换芯片的转换时间至少不应小于100μs。

12.（）单片机作串行通信时，其波特率有固定与可变两种方式。

13.（）电压表的输入电阻应愈大愈好。

14.（）与非门的一个输入端为低电平时，其输出端总为低电平，而与其它输入端的状态无关。

15.（）在高速脉冲作用时，普通晶体二极管可能会失去单向导电性能。

16.（）Flash存储芯片是属于能够直接在线快速写入与读出的存储器。

二、选择题（每题2分共26分）1、标称为104的电容器，其容量为：（）A.104PF B.10000PFC.100000PFD.4000PF 2、89×51系列单片机的异步通信口为：（）A.单工 B.半双工C.全双工D.单工、双工兼有3、接口芯片8251是：（）A.串行接口芯片B.并行接口芯片C.串并行接口芯片D.键盘、显示接口芯片4、检波二极管通常选用（）。

A.硅二极管 B.变容二极管 C.整流二极管 D.高频锗二极管5、5V电压经过10位A/D转换后，其电压分辨率近似为（）。
