电机与拖动(一)

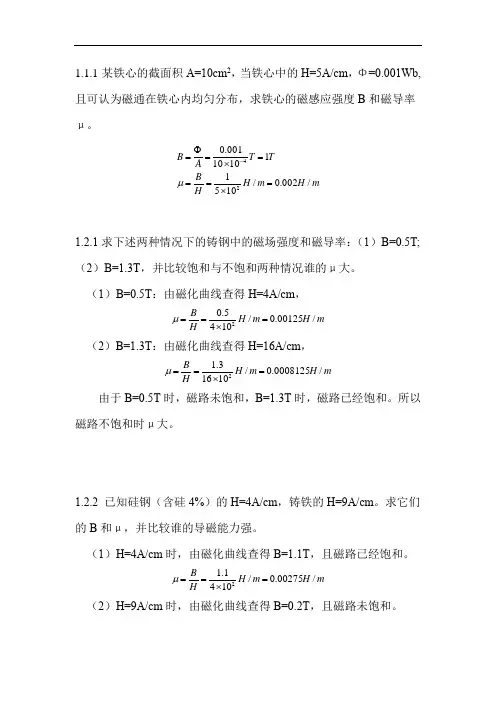

1.1.1 某铁心的截面积A=10cm 2，当铁心中的H=5A/cm ，Φ=0.001Wb,且可认为磁通在铁心内均匀分布，求铁心的磁感应强度B 和磁导率μ。

mH m H H B T T A B /002.0/105111010001.024=⨯===⨯=Φ=-μ1.2.1求下述两种情况下的铸钢中的磁场强度和磁导率：（1）B=0.5T; （2）B=1.3T ，并比较饱和与不饱和两种情况谁的μ大。

（1）B=0.5T ：由磁化曲线查得H=4A/cm ，m H m H H B /00125.0/1045.02=⨯==μ （2）B=1.3T ：由磁化曲线查得H=16A/cm ，m H m H H B /0008125.0/10163.12=⨯==μ 由于B=0.5T 时，磁路未饱和，B=1.3T 时，磁路已经饱和。

所以磁路不饱和时μ大。

1.2.2 已知硅钢（含硅4%）的H=4A/cm ，铸铁的H=9A/cm 。

求它们的B 和μ，并比较谁的导磁能力强。

（1）H=4A/cm 时，由磁化曲线查得B=1.1T ，且磁路已经饱和。

m H m H H B /00275.0/1041.12=⨯==μ （2）H=9A/cm 时，由磁化曲线查得B=0.2T ，且磁路未饱和。

m H m H H B /000222.0/1092.02=⨯==μ 所以硅钢的磁导率强。

1.3.1在图1.01所示恒定磁通磁路中，铁心的平均长度l =100cm ，铁心各处的截面积均为A=10cm 2，空气隙长度l 0=1cm 。

当磁路中的磁通为0.0012Wb 时，铁心中磁场强度为6A/m 。

试求铁心和空气隙部分的磁阻、磁位差和线圈的磁通势。

AA U U F A A l Bl H U A A l H U H H A l R H H A l R H m H H B T T A B m mc m c mc m c c c mc c c c 10150)9550600(95501011042.160010061096.71010104101105.01010102.010100m /102.0/1062.12.110100012.002700000c 16147200001614222-24=+=+==⨯⨯⨯====⨯==⨯=⨯⨯⨯⨯==⨯=⨯⨯⨯⨯==⨯=⨯===⨯=Φ=-------------πμπμμμ图1.011.3.2 在一个铸钢制成的闭合铁心上绕有一个匝数N=1000匝的线圈，铁心的截面积A=20cm ²铁心的平均长度l =50cm 。

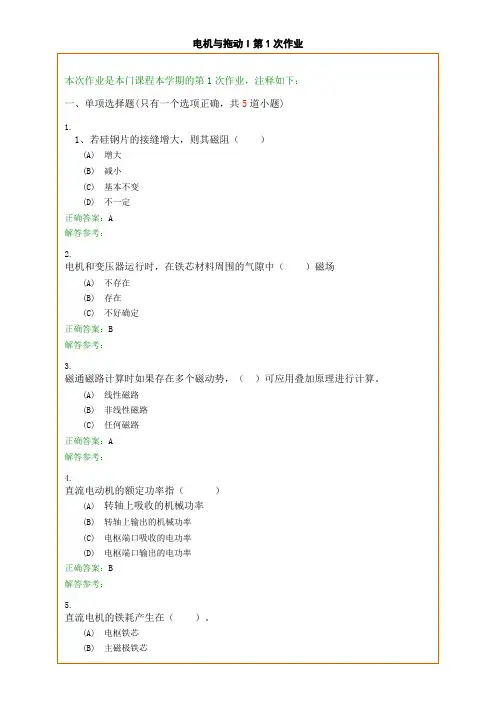

电机与拖动I第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共5道小题)1.1、若硅钢片的接缝增大，则其磁阻（）(A) 增大(B) 减小(C) 基本不变(D) 不一定正确答案：A解答参考：2.电机和变压器运行时，在铁芯材料周围的气隙中（）磁场(A) 不存在(B) 存在(C) 不好确定正确答案：B解答参考：3.磁通磁路计算时如果存在多个磁动势，（）可应用叠加原理进行计算。

(A) 线性磁路(B) 非线性磁路(C) 任何磁路正确答案：A解答参考：4.直流电动机的额定功率指（）(A) 转轴上吸收的机械功率(B) 转轴上输出的机械功率(C) 电枢端口吸收的电功率(D) 电枢端口输出的电功率正确答案：B解答参考：5.直流电机的铁耗产生在（）。

(A) 电枢铁芯(B) 主磁极铁芯(C) 电机机座(D) 电枢绕组正确答案：A解答参考：三、判断题(判断正误，共4道小题)6.电机和变压器常用硅钢片做铁芯材料，是因为它们是软磁材料。

正确答案：说法正确解答参考：7.铁磁材料的磁导率小于非铁磁材料的磁导率。

正确答案：说法错误解答参考：8.铁芯叠片越厚，铁耗越小。

正确答案：说法错误解答参考：9.磁通磁路计算时如果存在多个磁动势，可应用叠加原理进行计算。

正确答案：说法错误解答参考：四、主观题(共8道小题)10.什么叫电枢反应？电枢反应对气隙磁场有什么影响？参考答案：答：电枢反应是电枢磁势对气隙磁场的影响。

反应为去磁及磁场畸变。

11.如何判断直流电机运行于发电机状态还是电动机状态？它们的T em、n、E、U 的方向有何不同？能量转换关系如何?参考答案：答：可以根据反电势（感应电势）E的大小来判断直流的运行状态。

当E>U时处于发电机状态，反之处于电动机状态。

发电状态时T em与n反向，E与I a同向，反向；电动机T em与n同向，E与I a、U a反向。

发电机从机械能转化为与Ua电能，电动机从电能转化为机械能。

定子
转子
这是一台直流电机的结构装配图和结构 剖面图。旋转电机都是由定子和 转子两大部分组成，每一部分也都由 电磁部分和机械部分组成，以便满足 电磁作用的条件，换向极用来改善换向 。
定子：
主磁极、机座、换向极、端盖和电刷装置等部件组成 。
主磁极 主磁极的作用是建立主磁场。绝大多
数直流电机的主磁极不是用永久磁铁而是由励 磁绕组通以直流电流来建立磁场。主磁极由主 磁极铁心和套装在铁心上的励磁绕组构成。主 磁极铁心靠近转子一端的扩大的部分称为极靴， 它的作用是使气隙磁阻减小，改善主磁极磁场 分布，并使励磁绕组容易固定。为了减少转子 转动时由于齿槽移动引起的铁耗，主磁极铁心 采用1～1.5mm的低碳钢板冲压一定形状叠装固 定而成。主磁极上装有励磁绕组，整个主磁极 用螺杆固定在机座上。主磁极的个数一定是偶 数，励磁绕组的连接必须使得相邻主磁极的极 性按 N，S 极交替出现。
电机运用与训练
电气工程系自动化教研室
李靖
项目1：直流电机的运行与维护
项目目标
熟悉直流电机的基本工作原理与结构 掌握直流电机的运行原理和运行特性 掌握直流电动机电力拖动技术 具备直流电机拆装与维修能力 具备直流电机故障检测和排查的能力
单元1：直流电机的基本知识(1)
概述
与异步电动机相比，直流电动机的结构复杂，使 用和维护不如异步机方便，而且要使用直流电源。
二 直流电机的电枢绕组简介
1 直流枢绕组基本知识
电枢绕组是直流电机的一个重要部分，电机中机电能量的转换就是通过 电枢绕组而实现的，所以直流电机的转子也称为电枢。
元件：构成绕组的线圈称为绕组元件，分单匝和多匝两种。
所谓单匝元件，就是每个元件的元件边（一个元件 有两个元件边）里仅有一根导体。对多匝元件来说， 一个元件边里就不止一根导体了，左图就是一个多 匝元件。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
