10KV变电所电⽓调试⽅案电⽓系统调试施⼯⽅案编制：审核:批准：质量：安全:⽬录1、编制说明2、编制依据3、⼯程概况4、调试⼯作的程序5、调试⼯作的⼯艺及技术要求6、保护继电器的校验7、常⽤继电器的⼀般校验项⽬及⽅法8、10KV盘柜内部线的检查和对外联络线的校验9、⼀、⼆次母线的耐压试验10、调试⼯作计划11、安全防护措施１2、质量保证措施13、主要设备⼀、编制说明根据提供的图纸资料、1０ＫV进线电源设计为两路进线,⼀路进线电源由业主提供，⼀路进线电源为缓建。

由1０KV⾼压开关柜分别供给⼋台变压器组成⼀个互为备⽤的低压系统。

本⽅案针对10KV系统、０.４ＫV系统和现场电机的调试进⾏编制。

⼆、编制依据《电⽓装置安装⼯程电⽓设备交接试验标准》《电⼒系统继电保护及电⽹安全⾃动装置检验条例》《电⽓安装⼯程施⼯验收规范》《保护继电器的效验》电⽓设备的⼚家技术⽂件资料有关的电⽓试验、运⾏安全操作规程三、⼯程概况1、系统的运⾏⽅式１0KV１路进线由外线１0ＫＶ供电所系统供给。

10KＶ馈线供全⼚的各分配电室,共2５台⾼压开关柜, ２套１０KＶ电容器柜。

10ＫＶ为单回路供电,由⼋台变压器构成的的低压０．4ＫV的低压系统互为备⽤。

2、主要设备实物⼯作量3、技术参数继电保护整定值,有特殊要求的设备技术参数(有现场技术⽂件确定）调试执⾏标准为国标ＧB 50150-2006 电⽓设备交接试验标准现将10KV变压器、１0KV⾼压开关柜、0.4KV低压配电控制柜、1０KＶ⾼压电机、10KV⾼压电缆试验标准分类如下四、调试⼯作的程序,按以下步骤进⾏技术准备,熟悉施⼯图纸，试验⼈员、试验设备资质报验;仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间⼆次联络线校验ＰT柜⼆次回路的调试交流⼆次回路计量表计的调试交流⼆次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试⼯作的检查确认及送电的准备4．1、10KV变压器试验项⽬如下4.1.1、测量绕组连同套管的直流电阻；ａ、⾼压侧测量应在分接开关1、2、3、４、5档的A-Ｂ\B-Ｃ\C-Ａ分别进⾏测量。

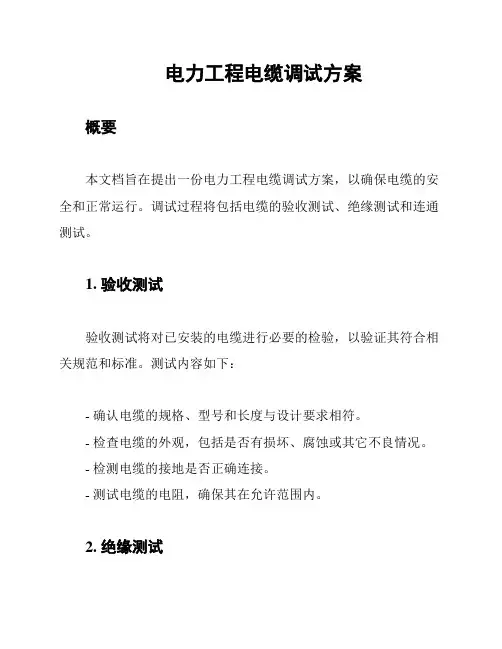

电力工程电缆调试方案概要本文档旨在提出一份电力工程电缆调试方案，以确保电缆的安全和正常运行。

调试过程将包括电缆的验收测试、绝缘测试和连通测试。

1. 验收测试验收测试将对已安装的电缆进行必要的检验，以验证其符合相关规范和标准。

测试内容如下：- 确认电缆的规格、型号和长度与设计要求相符。

- 检查电缆的外观，包括是否有损坏、腐蚀或其它不良情况。

- 检测电缆的接地是否正确连接。

- 测试电缆的电阻，确保其在允许范围内。

2. 绝缘测试绝缘测试将用于评估电缆的绝缘性能和质量。

测试内容如下：- 使用绝缘测试仪对电缆的绝缘电阻进行测试，确保其符合规定的标准值。

- 检查电缆的绝缘层是否有损伤或老化现象。

- 在需要的地方进行修复或更换绝缘层。

3. 连通测试连通测试将验证电缆与其他设备的连接和通信性能。

测试内容如下：- 连接电缆的两端至相应设备，并确认连接的正确性。

- 检查连接处的绝缘状态，确保没有短路或接触不良现象。

- 通过发送信号或进行数据传输测试，验证电缆的通信性能。

4. 安全措施在进行电缆调试前，请务必遵循以下安全措施：- 确保所有测试设备和仪器处于正常工作状态。

- 使用合适的个人防护装备，如手套和护目镜。

- 严禁在高压环境下进行测试。

- 当测试时需要切断电源时，确保已经事先通知相关人员，并采取必要的安全措施。

- 所有测试人员必须经过相关培训和持有有效的资质证书。

总结本电力工程电缆调试方案包括验收测试、绝缘测试和连通测试，在保证电缆安全和正常运行方面起到重要作用。

在进行调试前，请务必遵循安全措施，确保测试过程安全可靠。

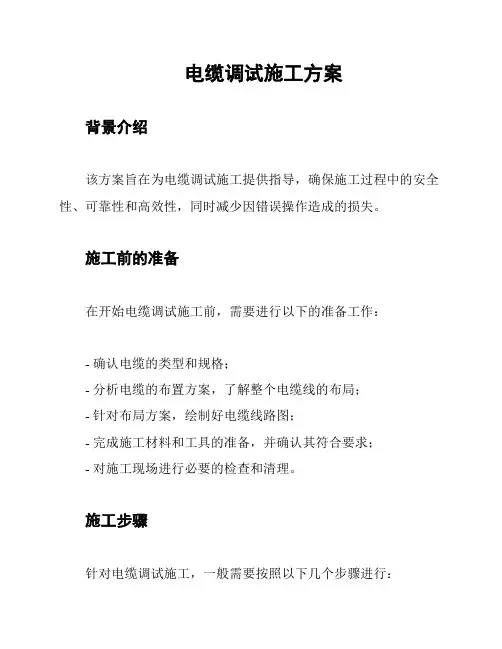

电缆调试施工方案
背景介绍
该方案旨在为电缆调试施工提供指导，确保施工过程中的安全性、可靠性和高效性，同时减少因错误操作造成的损失。

施工前的准备
在开始电缆调试施工前，需要进行以下的准备工作：
- 确认电缆的类型和规格；
- 分析电缆的布置方案，了解整个电缆线的布局；
- 针对布局方案，绘制好电缆线路图；
- 完成施工材料和工具的准备，并确认其符合要求；
- 对施工现场进行必要的检查和清理。

施工步骤
针对电缆调试施工，一般需要按照以下几个步骤进行：
1. 开始施工
- 确保施工人员佩戴好必要的安全装备；
- 根据电缆线路图，逐层逐段进行电缆的敷设工作。

2. 连接电缆
- 在电缆连接点，确保电缆末端具备足够的长度；
- 根据连接点的要求，进行电缆连接。

3. 接地处理
- 对电缆连接点进行接地处理，并确保工作稳定。

4. 调试检测
- 对调试完成后的电缆线路进行检测，确保其工作正常稳定。

施工注意事项
在电缆调试施工过程中，需要遵循以下注意事项：
- 施工人员必须佩戴好必要的安全装备，尤其是在高温、高压
环境下；
- 在进行电缆连接前，必须对电缆进行必要的测试，以确保其
符合要求；
- 对电缆线路进行调试前，必须确认所有的连接点已经牢固且
进行了接地处理；
- 在进行调试时，必须依照电缆线路图进行操作，不能随意更改。

总结
电缆调试施工是一个比较复杂的工作，需要施工人员提前规划，按照步骤进行，遵循相关的注意事项，才能确保工作的安全性和高
效性。

该方案可以作为施工人员的操作指南，使施工过程更加规范
化和科学化。

10kv电缆线路施工方案1. 引言本文档详细介绍了10千伏（10kv）电缆线路的施工方案。

10kv电缆线路用于输送中高压电能，其施工过程需要遵循一定的规范和标准，以确保施工质量和安全性。

2. 施工准备在开始施工之前，需要进行以下准备工作：•建立施工组织机构：确定施工队伍及其职责，并指派专业人员负责监督施工过程。

•设计和方案评审：对电缆线路的设计方案进行评审，确保方案符合相关标准和要求。

•确定材料和设备：根据设计方案，确定所需的电缆、接头、线夹等材料和设备，并采购或租赁。

•制定施工计划：根据项目需求和工期，制定详细的施工计划，包括施工阶段、工作内容和工期安排等。

3. 施工过程3.1 现场勘测在施工前需要进行现场勘测，以确认施工条件是否符合要求，包括地形地貌、土质情况、地下管线等。

3.2 桩基施工根据设计方案和勘测结果，确定电缆线路的桩基位置和类型。

进行桩基施工前，需进行场地平整、挖掘、灌注混凝土等工序。

3.3 电缆敷设根据设计方案，确定电缆的敷设路径和方式。

在敷设过程中，需注意以下几点：•保护电缆外皮，防止损坏或水分渗入。

•控制电缆的弯曲半径，避免超过允许的最小弯曲半径。

•安全固定电缆，使用线夹和吊架等设备，以避免电缆在使用过程中产生大幅度移动或垂直拉力。

3.4 接头安装在电缆的起止点或需要分支的位置，需要进行电缆接头的安装。

接头的安装应按照相关标准和要求进行，确保接头的质量和可靠性。

3.5 调试和试验在完成电缆敷设和接头安装后，需进行线路的调试和试验。

其中包括：•电阻测试：测试电缆的绝缘电阻和接地电阻是否符合要求。

•耐压试验：测试电缆和接头的耐电压能力，确保其在额定电压下工作的安全性。

•故障位置测试：在出现故障时，通过测试确定故障位置，以便维修。

4. 安全防护措施在施工过程中，需要严格遵守以下安全防护措施：•工人需佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、防静电服等。

•确保施工场地的临时电源和设备的接地良好，避免电击事故。

10KV高压电缆敷设专项施工方案10KV高压变压器迁移专项施工方案一、施工内容本次施工旨在满足A区施工现场及生活区用电需求，将现场室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心东北角安置。

电缆型号为YJLV22-10KV-3*240.电缆敷设分为保护管敷设和地面直埋敷设两部分，全长计划295米。

施工完成后，所有电缆头压接完毕经过试验后通电运行。

二、电缆走向电缆敷设走向依据现场外线图制定，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源，经电缆保护管引下进入地面下，向北地面直埋敷设，沿现场施工硬化道路边缘向西直埋，经过锅炉房前面走硬化道路下侧直埋，向北直达箱式变压器调整后位置。

三、箱式变压器安装本次箱式变压器安装主要是将原有的箱变及电缆分界箱移位至新的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。

四、电缆敷设电缆敷设工艺流程如下：1.电缆进场检查验收；2.电缆敷设前先进行地面勘察，确定敷设路线，标明敷设线路，设置标志牌，确定电缆敷设的起点和终点；3.进行地面开挖，开挖深度为1.2米，开挖宽度为1.5米；4.进行管道敷设，将电缆放入保护管中，保护管敷设完毕后进行地面直埋敷设；5.进行电缆接头的制作和安装；6.进行电缆敷设的试验和调试。

五、资源配置本次施工所需资源包括人力、物力和财力等。

具体资源配置根据施工进度计划进行调配，确保施工进度和质量。

六、施工进度计划本次施工进度计划包括前期准备、电缆敷设、箱式变压器移位、电缆接头制作和安装、试验和调试等阶段，根据实际情况进行调整。

七、安全措施施工过程中，应严格遵守安全操作规程，做好现场安全防护措施，确保施工人员和设备的安全。

同时，定期进行安全检查和隐患排查，及时处理安全问题。

在电缆进场后，我们需要对电缆进行详细的检查验收，包括外观、规格型号、电压等级、长度、合格证以及耐热阻燃的标识等方面的检查。

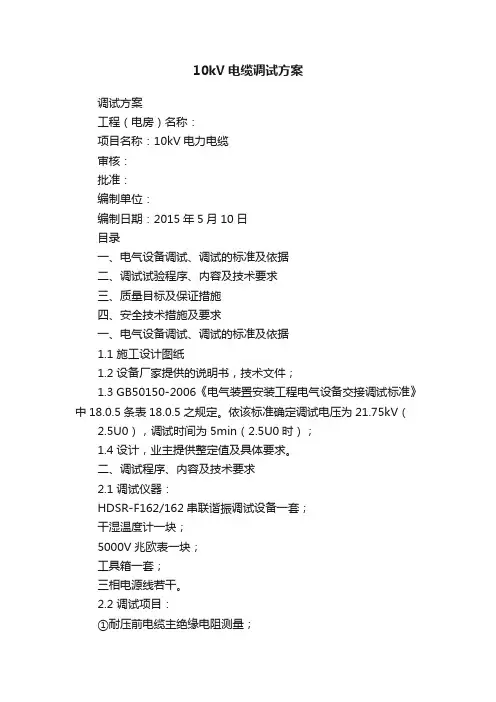

10kV电缆调试方案调试方案工程（电房）名称：项目名称：10kV电力电缆审核：批准：编制单位：编制日期：2015年5月10日目录一、电气设备调试、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备调试、调试的标准及依据1.1 施工设计图纸1.2 设备厂家提供的说明书，技术文件；1.3 GB50150-2006《电气装置安装工程电气设备交接调试标准》中18.0.5条表18.0.5之规定。

依该标准确定调试电压为21.75kV（2.5U0），调试时间为5min（2.5U0时）；1.4 设计，业主提供整定值及具体要求。

二、调试程序、内容及技术要求2.1 调试仪器：HDSR-F162/162串联谐振调试设备一套；干湿温度计一块；5000V兆欧表一块；工具箱一套；三相电源线若干。

2.2 调试项目：①耐压前电缆主绝缘电阻测量；②串联谐振法交流耐压试验；③耐压后电缆主绝缘电阻测量。

2.3调试步骤及技术措施：2.3.1电缆主绝缘电阻测量2.3.2测量方法用5000V兆欧表，依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被试相线芯接地。

测量前将被测线芯接地，使其充分放电，放电时间一般为2－5分钟。

由于存在吸收现象，兆欧表的读数随时间逐步增大，测量时应读取绝缘电阻的稳定值，作为电缆的绝缘电阻值。

2.3.3测量步骤1）测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；2）将所有被试部分充分放电，非被试相电缆线芯及金属套接地；3）将兆欧表地线端子（E）用接地线与接地导体连接好，兆欧表火线端子（L）接至被测部位的引出端头上，兆欧表读数稳定后记录绝缘电阻值。

拆除兆欧表相线；4）将被试电缆对地放电并接地；5）依照此步骤测试其他两相。

2.3.4注意事项在试验中读取绝缘电阻后，应先断开接至被试品的火线端子，然后再将兆欧表停止运转；由于电缆的吸收现象比较严重，特别是对于大电容电缆，兆欧表开始读数可能非常的低，这一现象是正常的。

电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。

由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。

本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。

二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。

10KV馈线供全厂的各分配电室，共 25 台高压开关柜， 2 套10KV电容器柜。

10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。

2、主要设备实物工作量3、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB 50150-2006 电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV 高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。

最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】1.工程概况薛家岛南北庄安置居住区C1,C2配电室安装设备及安装，电缆敷设，土建，含安全用具，模拟屏。

2.本方案执行标准应遵循的技术标准GBJ147－90 电气装置安装工程高压电器施工及验收规范GBJ148－90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150－91 电气装置安装工程电气设备交接试验标准GB50169－92 电气装置安装工程接地装置施工及验收规范GB50171－92 电气装置安装工程盘、柜及二次回路结线施工及验收规范ZE-1.11-2001 封闭式母线槽安装工艺ZE－1. 07-1999 钢制电缆桥架安装工艺ZE-1.12-2003 防雷接地装置和电气接地装置施工工艺ZZ-0.6-91 起重机械安全技术操作规程JGJ33-2001 建筑机械使用安全技术规程JGJ46-2005 施工现场临时用电安全技术规范JGJ80-91 建筑施工高处作业安全技术规范JGJ146-2004 建筑施工现场环境与卫生标准GB50231-98 机械设备安装工程施工及验收通用规范3. 变电所主要施工实物量表3.1 3#变电所主要施工实物量表3.2 4#变电所主要施工实物量表注：大件设备技术参数变压哭2500KVA 重量6500kg 外形尺寸 2200×1300×2092柴油发电机组1120KVA 重量9800kg 外形尺寸 4679×2156×27004.主要施工方法与技术措施施工工艺流程方框图4.1 技术物资及人员准备4.1.1 认真审阅施工图，注意施工图的设计深度和完整性，并应及时提出和解决施工图上存在的问题。

4.1.2 施工前应实地勘察变、配电所在工程项目中的地理位置和现场施工条件。

与土建交错施工中对变压器等设备安装前建筑工程应具备的条件：1）地坪抹光面完工；2）墙面和顶面粉刷完工；3）门、窗均装好；4）凡有吊平顶的房间，吊顶安装完工；5）室内建筑垃圾全部清理干净。

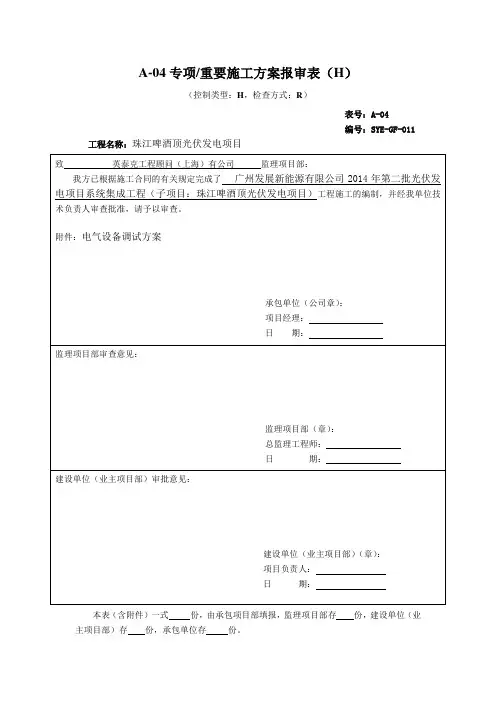

A-04专项/重要施工方案报审表（H）（控制类型：H，检查方式：R）表号：A-04编号：SYE-GF-011 工程名称：珠江啤酒顶光伏发电项目本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。

广州南沙珠江啤酒有限公司光伏发电项目并网接入改造部分电气设备调试方案编制：张海荣审核：郑国荣广东亿能电力股份有限公司2016年04月一．概况本光伏发电项目发电容量5.78MWp，其中一期安装容量4.19MWp，二期安装容量1.59MWp。

项目建成后，整个光伏系统在25年运营周期中总发电量约为13482万kWh，年平均发电量约539万kWh，年平均等效利用小时数约为933h。

本项目建成后主要向广州南沙珠江啤酒有限公司供电，该企业的用电性质为工业用电。

本项目一期工程升压变选用3台SCB11-1250kVA双分裂变压器，二期工程2台变压器，1台1000kVA，1台500kVA。

本项目两期容量的接入，经汇流升压后，以10kV电压等级通过广州南沙珠江啤酒有限公司的珠啤1号专用综合房接入远安F15，并网点为H03柜；需先从在珠啤2号专用综合房新建1段10kV母线，并新建3面10kV并网柜（H01-H03），该段母线电源进线引自珠啤1号专用综合房的G11柜（该柜预留为厂区#8配变柜），同时将#8配变的出线改接至H02柜。

另外需在广州南沙珠江啤酒有限公司新建1座10kV汇流高压室，并新建送出光伏电力的10kV线路。

本调试方案涉及的电气设备包括：珠啤2号专用综合房新建10kV母线；新建3面10kV并网柜（H01-H03）及其相关的高低压电缆；珠啤1号专用综合房G11柜（该柜预留为厂区#8配变柜）及其相关的高低压电缆。

二．调试目的通过电气调试及试验，使广州南沙珠江啤酒有限公司光伏发电项目并网接入改造部分能安全、可靠的投入运行，为整个光伏发电项目的顺利投产发电创造必要条件。

三．编写依据1)DL408-98《电业安全工作规程》2)《继电保护及电网安全自动装置检验条例》3)《防止电力生产重大事故的二十五项重点要求》4)GBJ 232—82《电气装置安装工程施工及验收规范》5)DL/T 596—1996《电力设备预防性试验规程》四．调试应具备的条件1)10kV高压开关柜已安装就位；2)相关的电气一、二次接线均已完成；3)本次调试范围内的所有电气设备单体出厂试验报告等资料齐全；4)电气保护定值已计算、审核。

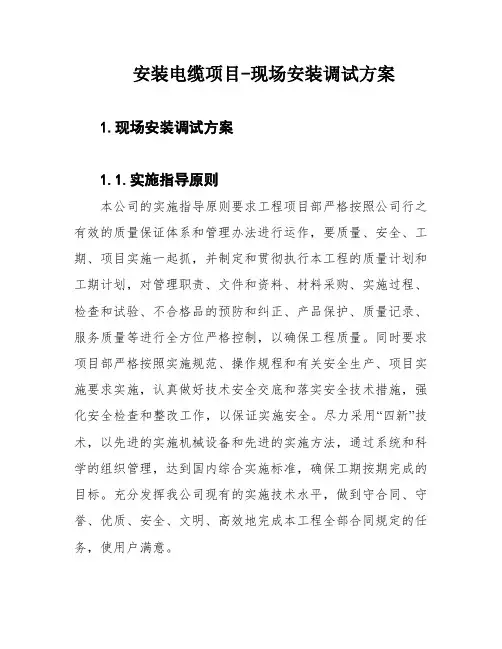

安装电缆项目-现场安装调试方案1.现场安装调试方案1.1.实施指导原则本公司的实施指导原则要求工程项目部严格按照公司行之有效的质量保证体系和管理办法进行运作，要质量、安全、工期、项目实施一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件和资料、材料采购、实施过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制，以确保工程质量。

同时要求项目部严格按照实施规范、操作规程和有关安全生产、项目实施要求实施，认真做好技术安全交底和落实安全技术措施，强化安全检查和整改工作，以保证实施安全。

尽力采用“四新”技术，以先进的实施机械设备和先进的实施方法，通过系统和科学的组织管理，达到国内综合实施标准，确保工期按期完成的目标。

充分发挥我公司现有的实施技术水平，做到守合同、守誉、优质、安全、文明、高效地完成本工程全部合同规定的任务，使用户满意。

1.2.施工范围本工程项目为XXX（践行楼）安装电缆，主要施工内容为XXX（践行楼）安装电缆。

序号项目编码项目名称项目特征描述计量单位工程量整个项目1.名称：电源电缆2.规格、型编号3360yjv-3*2402*120mm21001电力电缆3.材质:铜芯交联聚乙乙烯绝缘聚氯乙烯护套电力电缆4.敷设方式、部位:电缆沟内敷设5.电压等级：1千伏1.名称:电缆保护管0012.材料：pvc-c电缆保护电缆保护管护管3.规格：dn1004.敷设方式:埋地敷设1.名称：是空的。

3001控制开关2.规格：630a3.接线端子材质、规格:满足规范要求1.名称:变压器出线空002打开控制开关2.规格:400A 3.接线端子的材料和规格格:满足规范要求1.名称：桥5001桥架2.规格、型号:200*100 m3.材质:钢制4.类型:槽式25个3个1m60m320241.名称:桥架支撑架6001桥架支撑架2.材料3360符合规范要求。
