样板引路工作指南

  • 格式：doc
  • 大小：60.00 KB
  • 文档页数：13

房屋建筑工程质量样板引路工作指南一、实行房屋建筑工程质量样板引路的目的当前，建筑施工一线作业人员操作不规范，技能水平不高，采取口头、文字等方式进行技术交底和岗前培训往往不能达到应有的效果；同时，也由于多数施工现场未按一定程序和要求制作用于指导施工的实物质量样板，使得技术交底、岗前培训、质量检查、质量验收等方面都缺乏统一直观的判定尺度。

为解决这一问题，将逐步在全省房屋建筑工程施工中推行工程质量样板引路的做法，使之成为工程施工质量管理的一项工作制度，即根据工程实际和样板引路工作方案制作实物质量样板，配上反映相应工序等方面的现场照片、文字说明，使技术交底和岗前培训内容比较直观、清晰，易于了解掌握，同时也提供了直观的质量检查和质量验收的判定尺度，从而有利于消除工程质量通病，有效地促进工程施工质量整体水平的提高。

二、房屋建筑工程质量样板引路方案的制订每项房屋建筑工程开工前，施工总承包企业要根据工程的特点、施工难点、工序的重点、防治工程质量通病措施等方面的需要，组织参与编制和实施该工程施工组织设计和专项施工方案的相关技术管理人员，研究制订工程质量样板引路的工作方案。

工作方案内容应包括：工程概况与特点、需制作实物质量样板的工序和部位（含样板间）、制作实物质量样板的技术要点与具体要求、将质量样板用于指导施工和质量验收的具体安排、相关人员的工作职责以及根据工程项目特点所制订的其他相关内容。

工作方案经企业有关部门批准和送项目总监理工程师审批后实施，并报送建设单位、监理企业、工程质量监督站。

实行专业分包的，分包企业应在施工总承包企业的指导下，制定相关的工程质量样板引路工作方案，经施工总承包企业同意后送项目总监理工程师审批后实施。

三、制作房屋建筑工程实物质量样板的工序、部位实行房屋建筑工程质量样板引路的工序、部位可根据工程实际从以下方面选择：（一）混凝土结构工程1.柱、剪力墙、梁、板、楼梯等钢筋的制作、安装、固定；2.受力纵筋连接（焊接、机械连接等）外观质量；3.模板安装中支撑体系、安装和加固方法、防止胀模、漏浆的技术措施；4.模板的垃圾出口孔制作；5.楼面柱根部清除浮浆、凿毛；6.混凝土施工缝、后浇带、楼面收光处理及养护。

（二）砌体工程1.有代表性的部位的砌体的砌筑方法；2.有代表性的门窗洞口的处理；3.填充墙底部、顶部的处理；4、构造柱、圈梁、过梁的处理。

（三）屋面工程1.屋面防水、隔热；2.屋面排水；3.屋面细部。

（四）门窗和幕墙工程1.有代表性的门窗安装；2. 门窗洞的细部处理；3.有代表性的幕墙单元安装。

（五）装饰装修工程1.外墙防水；2.外墙饰面；3.内墙抹灰；4.内墙饰面砖铺贴；5.天花安装；6.厨、厕间防水；7.有代表性的装饰装修细部。

（六）建筑节能工程有关标准规定需制作样板的部位。

（七）给排水工程1.穿楼板管道套管安装；2.卫生间给排水支管安装；3.卫生间洁具安装；4.屋面透气管安装；5、管井立管安装。

（八）建筑电气工程1.成套配电柜、控制柜的安装2.照明配电箱的安装；3.开关插座、灯具安装；4.电气、防雷接地；5.线路铺设；6.金属线槽、桥架铺设。

（九）通风空调工程1.标准层风管制作安装；2.标准层水管安装；3.风机盘管、风口、风阀、百叶安装；4.风管、水管保温。

（十）新技术应用1、地基基础和地下空间工程技术1.1. 灌注桩后注浆施工技术1.2. 长螺旋钻孔压灌桩施工技术1.3. 水泥粉煤灰碎石桩（CFG 桩）复合地基施工技术1.4. 真空预压法加固软土地基施工技术1.5. 土工合成材料应用施工技术1.6. 复合土钉墙支护施工技术1.7. 型钢水泥土复合搅拌桩支护结构施工技术1.8. 工具式组合内支撑施工技术1.9. 逆作法施工技术※※※※※1.10. 爆破挤淤法施工技术1.11. 高边坡防护施工技术1.12. 非开挖埋管施工技术1.13. 大断面矩形地下通道掘进施工技术1.14. 复杂盾构法施工技术1.15. 智能化气压沉箱施工技术1.16. 双聚能预裂与光面爆破综合施工技术2、混凝土技术2.1. 高耐久性混凝土施工技术2.2. 高强高性能混凝土施工技术（强度等级超过 C80）2.3. 自密实混凝土施工技术（不需要振捣）2.4. 轻骨料混凝土施工技术（表观密度不大于1900kg/m3）2.5. 纤维混凝土施工技术2.6. 混凝土裂缝控制施工技术2.7. 超高泵送混凝土施工技术（泵送高度超过 200m）2.8. 预制混凝土装配整体式结构施工技术3、钢筋及预应力技术3.1. 高强钢筋应用施工技术（钢筋屈服强度为 400MPa，或以上普通热轧带肋钢筋（HRB、HRBF））3.2. 钢筋焊接网应用施工技术3.3. 大直径钢筋直螺纹连接施工技术3.4. 无粘接预应力施工技术3.5. 有粘接预应力施工技术3.6. 索结构预应力施工技术3.7. 建筑用成型钢筋制品加工与配送施工技术3.8. 钢筋机械锚固施工技术4、模板及脚手架技术4.1. 清水混凝土模板施工技术4.2. 钢（铝）框胶合板模板施工技术4.3. 塑料模板施工技术4.4. 组拼式大模板施工技术4.5. 早拆模板施工施工技术4.6. 液压爬升模板施工技术4.7. 大吨位长行程油缸整体顶升模板施工技术4.8. 贮仓筒壁滑模托带仓顶空间钢结构整体安装施工技术4.9. 插接式钢管脚手架及支撑架施工技术4.10. 盘销式钢管脚手架及支撑架施工技术4.11. 附着升降脚手架施工技术4.12. 电动桥式脚手架施工技术※※※※※4.13. 预制箱梁模板施工技术4.14. 挂篮悬臂施工施工技术4.15. 隧道模板台车施工技术4.16. 移动模架造桥施工技术※※※※※5、钢结构技术5.1. 深化设计施工技术5.2. 厚钢板焊接施工技术5.3. 大型钢结构滑移安装施工技术5.4. 钢结构与大型设备计算机控制整体顶升与提升安装施工技术5.5. 钢与混凝土组合结构施工技术5.6. 住宅钢结构施工技术5.7. 高强度钢材应用施工技术（Q390 及以上）5.8. 大型复杂膜结构施工技术5.9. 模块式钢结构框架组装、吊装施工技术※※※※※6、机电安装工程技术6.1. 管线综合布置施工技术（在计算机上进行机电管线3维预安装）6.2. 金属矩形风管薄钢板法兰连接施工技术6.3. 变风量空调系统施工技术6.4. 非金属复合板风管施工技术6.5. 大管道闭式循环冲洗施工技术6.6. 薄壁金属管道新型连接方式施工技术（用于薄壁不锈钢、铜管道）6.7. 管道工厂化预制施工技术6.8. 超高层高压垂吊式电缆敷设施工技术6.9. 预分支电缆施工技术6.10. 电缆穿刺线夹施工技术6.11. 大型储罐施工技术※※※※※7、绿色施工技术7.1. 基坑施工封闭降水施工技术（例如：施工止水帷幕）7.2. 施工过程水回收利用施工技术7.3. 预拌砂浆施工技术7.4. 外墙体自保温体系施工技术7.5. 粘贴式外墙外保温隔热系统施工技术7.6. 现浇混凝土外墙外保温施工技术7.7. 硬泡聚氨酯外墙喷涂保温施工技术7.8. 工业废渣及（空心）砌块应用施工技术（包括蒸压加气混凝土砌块）7.9. 铝合金窗断桥施工技术7.10. 太阳能与建筑一体化应用施工技术7.11. 供热计量施工技术7.12. 建筑外遮阳施工技术7.13. 植生混凝土施工技术7.14. 透水混凝土施工技术※※※※※8、防水技术8.1. 防水卷材机械固定施工技术8.2. 地下工程预铺反粘防水施工技术8.3. 预备注浆系统施工技术8.4. 遇水膨胀止水胶施工技术8.5. 丙烯酸盐灌浆液防渗施工技术8.6. 聚乙烯丙纶防水卷材与非固化型防水粘结料复合防水施工技术8.7. 聚氨酯防水涂料施工技术※※※※※9、抗震加固与监测技术9.1. 消能减震施工技术9.2. 建筑隔震施工技术9.3. 混凝土结构粘贴碳纤维、粘钢和外包钢加固施工技术9.4. 钢绞线网片聚合物砂浆加固施工技术9.5. 结构无损拆除施工技术9.6. 无粘结预应力混凝土结构拆除施工技术9.7. 深基坑施工监测施工技术9.8. 结构安全性监测（控）施工技术9.9. 开挖爆破监测施工技术9.10. 隧道变形远程自动监测系统施工技术9.11. 一机多天线 GPS变形监测施工技术※※※※※10、信息化应用技术10.1. 虚拟仿真施工施工技术10.2. 高精度自动测量控制施工技术10.3. 施工现场远程监控管理及工程远程验收施工技术10.4. 工程量自动计算施工技术10.5. 工程项目管理信息化实施集成应用及基础信息规范分类编码施工技术10.6. 建设工程资源计划管理施工技术10.7. 项目多方协同管理信息化施工技术10.8. 塔式起重机安全监控管理系统应用施工技术※※※※※11、其它11.1 建筑节能与新能源开发利用技术11.1.1 太阳能光热光电建筑一体化外墙施工技术11.1.2 合成树脂幕墙施工技术11.1.3 EIS-T5型低碳节能灯11.1.4 节能安全玻璃功能膜11.1.5 玻璃-金属太阳能集热器11.1.6 风光互补路灯及照明11.1.7 中水源热泵热水机组安装施工技术11.1.8 分体承压式二次换热太阳能热水系统安装施工技术11.1.9 分层流太阳能蓄能双源热泵中央热水系统集成安装施工技术11.1.10 屋顶太阳能并网不馈电双备急太阳能公共照明系统安装施工技术11.1.11 屋面三合一系统施工技术11.1.12 “金涌来”节能抗震灌浆型建筑墙板11.1.13 大型建筑和工业电能管理节能关键技术及应用11.1.14 自发电智能型路灯11.1.15 阳台栏杆式太阳能热水器11.1.16 平板型太阳能集热器及系统应用11.1.17 分体承压式太阳能热水系统11.1.18 全热回收蓄能型地能热泵中央空调11.1.19 防火节能入户11.1.20 平板太阳能集热器11.1.21 空气能热泵热水器11.1.22 美的“空气能”中央热水高温直热机组11.1.23 美的“空气能”中央热水中温循环机组11.1.24 美的温斯帝系列热水机组11.1.25 美的“多功能空气能”热水机组11.2 节水与水资源开发利用技术11.2.1 泡沫封堵式微生物生态环保厕所11.2.2 箱式无负压供水设备安装施工技术11.2.3 稳压补偿式无负压供水设备安装施工技术11.3 节材与材料资源合理利用技术11.3.1 软瓷建筑装饰材料11.3.2 天然多功能硅藻泥内墙壁材11.3.3 纳米自洁环保涂层11.3.4 水不漏无机防水堵漏材料11.3.5 高分子益胶泥11.3.6 天然植物无毒胶合剂11.3.7 聚乙烯塑钢缠绕排水管11.3.8 再生资源混凝土路缘石11.3.9 再生资源混凝土路面砖11.3.10 再生资源混凝土透水砖11.3.11 大口径玻璃钢夹砂管11.3.12 不锈钢双挤压管件安装施工技术11.3.13 重交通沥青路面专用抗车辙剂11.3.14 玻璃隔热涂料11.3.15 玻璃纤维增强复合材料（GFRP）筋11.3.16 防尘硬化剂11.3.17 聚苯乙烯泡沫（EPS）轻质混凝土施工技术11.3.18 硅镁植物纤维复合墙板11.3.19 再生资源防滑地面砖11.3.20 一种可吸收工业废气和汽车尾气的地砖11.3.21 STABILOY®世德合金®电缆11.3.22 爱思宝轻质岩态建筑装饰板（岩态板）11.4 城镇环境保持技术11.4.1 城市污泥生物干化处理及其在园林绿化和裸露边坡生态治理施工技术11.4.2 裸露边坡节水型植被营造施工技术11.4.3 岩质坡面喷混植生施工技术11.4.4 工程创伤岩石边坡快速生态修复施工技术11.4.5 无管道智能新风系统11.5 新型建筑结构、施工技术与施工、质量安全技术11.5.1 化学压力复合注浆施工技术11.5.2 大面积楼（地）面饰面混凝土条形分仓施工技术11.5.3 屋顶平台及女儿墙内外防水、防渗漏施工技术11.5.4 建筑铝合金模板11.5.5 自动钢筋弯箍机11.5.6 空间异型多曲面单层网壳高空散装施工技术11.5.7 大跨度曲线结构在空间立体作业下的模板施工技术11.5.8 石膏空腔组合模现浇混凝土楼盖技术制作实物质量样板的工序、部位，不限于以上内容，还包括建设单位和监理企业认为需要制作实物质量样板的其他工序、部位。

合集下载

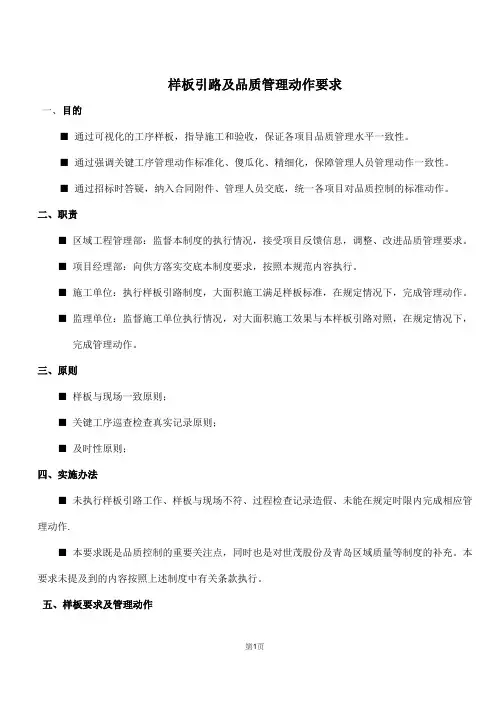

样板引路操作指引(DOC)
