下载文档原格式
注浆施工方案本文档将详细介绍注浆施工方案的基本原理、施工步骤以及注意事项。
注浆施工是一种常用于土木工程中的加固和修复方法，通过将浆液注入土壤或混凝土结构中，实现结构的加固和密实。
在本文中，我们将介绍注浆的基本原理，施工前的准备工作，施工步骤和施工后的检查与评估。
1. 注浆基本原理注浆是指将特定的浆液注入到土壤或混凝土结构中，以改变其物理性质或化学性质，从而实现结构的加固或修复。
注浆基本原理如下：•填隙充实: 注浆浆液通过孔洞或缝隙的注入，填满了孔隙和空隙，使结构体积变大且密实。
•固结增强: 注浆浆液中的胶结材料能与结构中的土壤或混凝土发生反应，形成固结体，并与原有土壤或混凝土紧密结合，提高整体强度。
•固化封堵: 注浆浆液中的化学材料能与孔洞中的水或气体发生化学反应，形成不溶性封堵物，防止水或气体的渗透。
2. 施工前准备在进行注浆施工之前, 需要进行以下准备工作：•勘察与检测: 对需要加固或修复的结构进行勘察与检测，了解结构的状态、土壤或混凝土的性质等关键信息。
•设计方案: 根据勘察与检测结果，制定注浆施工的设计方案，包括注浆浆液的成分、注入孔洞的位置和密度等。
•施工材料和设备准备: 根据设计方案，准备好所需的注浆浆液、注浆设备和其他辅助材料。
3. 施工步骤注浆施工的步骤如下：3.1 孔洞准备•根据设计方案，在结构体或地面上钻孔，孔洞的直径和深度根据具体情况确定。
注浆孔的位置、数量和间距应符合设计要求。
•在钻孔过程中，需要及时清理孔洞内的碎石、泥浆和其他杂质，以确保后续注浆的质量。
3.2 浆液注入•准备好注浆设备，并将预先配制好的注浆浆液注入设备的储存槽中。
•将注浆设备与孔洞连接，并通过控制设备的泵送速度和时间，将浆液注入孔洞中。
注浆的速度和压力需要根据设计方案进行调整。
3.3 注浆过程控制•在注浆的过程中，需要及时监测注浆的流量、压力和注浆孔的反应情况，以确保注浆的质量和效果。
•如有需要，根据实际情况调整注浆设备的工作参数，以达到设计要求。
压浆施工方案1. 引言压浆施工是一种常见的修复和加固混凝土结构的方法。
通过将高流动性的水泥浆或其他材料注入混凝土裂缝或空洞中，可以增强结构的强度和耐久性。
本文档旨在提供一份简要的压浆施工方案，包括施工步骤、材料要求和安全注意事项。
2. 施工步骤2.1 准备工作在进行压浆施工之前，需要进行以下准备工作：1.清理表面：将裂缝表面或空洞清理干净，去除松散的颗粒和尘土。
可以使用高压清水机或钢丝刷进行清理。
2.湿润表面：在施工之前，将表面湿润，以提高黏附性。
2.2 制备压浆材料根据工程要求和材料规范，制备所需的压浆材料。
常用的压浆材料包括水泥浆和聚合物浆料。
制备时需要注意材料的配比和搅拌时间。
2.3 注浆施工以下是注浆施工的一般步骤：1.安装注浆设备：根据施工要求，安装好注浆设备，包括注浆泵、注浆管和压力表等。
2.注浆管安装：将注浆管插入混凝土裂缝或空洞中，确保其紧密贴合表面。
3.压浆开始：通过注浆泵，将压浆材料缓慢注入注浆管，同时观察压力表的读数。
4.控制施工过程：根据压力表的读数和施工要求，控制注浆的速度和压力，确保注浆均匀且充满裂缝或空洞。
5.注浆结束：当注浆材料从相邻孔洞或裂缝中流出时，表示注浆施工完成。
此时可以停止注浆并将注浆管从表面取出。
2.4 养护压浆施工完成后，需要进行适当的养护以确保施工品质。
以下是一些建议的养护措施：1.保持湿润：在施工后的24小时内，保持施工区域的湿润状态，可以使用覆盖物覆盖表面。
2.避免荷载：避免在养护期间施加额外的荷载或力量。
3.养护时间：根据材料规范和施工条件，确定适当的养护时间，通常为3-7天。
3. 材料要求进行压浆施工时，需要满足以下材料要求：1.水泥：根据工程要求使用合适的水泥。
2.混凝土添加剂：根据需要，可以添加适量的添加剂，如增强剂和密封剂。
3.注浆材料：根据工程要求选择合适的注浆材料，例如水泥浆、聚合物浆料等。
4.注浆设备：选择适合的注浆设备，包括注浆泵、注浆管和压力表等。

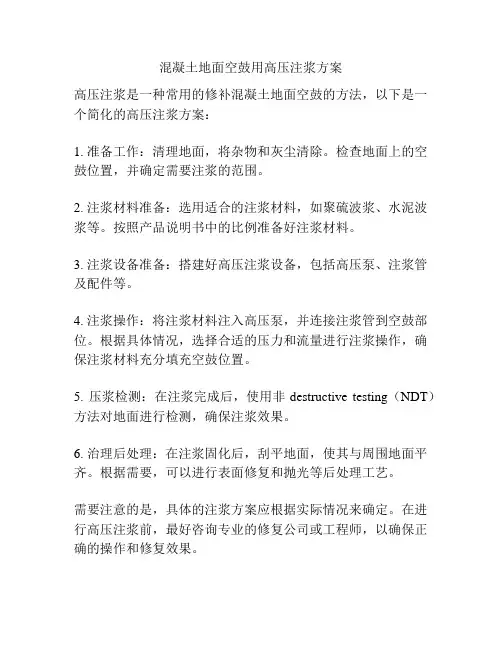

混凝土地面空鼓用高压注浆方案
高压注浆是一种常用的修补混凝土地面空鼓的方法，以下是一个简化的高压注浆方案：
1. 准备工作：清理地面，将杂物和灰尘清除。
检查地面上的空鼓位置，并确定需要注浆的范围。
2. 注浆材料准备：选用适合的注浆材料，如聚硫波浆、水泥波浆等。
按照产品说明书中的比例准备好注浆材料。
3. 注浆设备准备：搭建好高压注浆设备，包括高压泵、注浆管及配件等。
4. 注浆操作：将注浆材料注入高压泵，并连接注浆管到空鼓部位。
根据具体情况，选择合适的压力和流量进行注浆操作，确保注浆材料充分填充空鼓位置。
5. 压浆检测：在注浆完成后，使用非destructive testing（NDT）方法对地面进行检测，确保注浆效果。
6. 治理后处理：在注浆固化后，刮平地面，使其与周围地面平齐。
根据需要，可以进行表面修复和抛光等后处理工艺。
需要注意的是，具体的注浆方案应根据实际情况来确定。
在进行高压注浆前，最好咨询专业的修复公司或工程师，以确保正确的操作和修复效果。
压力注浆加固施工方案1. 引言压力注浆加固技术是一种常见且有效的地基和结构加固方法。
本文将介绍压力注浆加固施工方案的基本原理、过程和注意事项。
2. 原理压力注浆加固是通过注入高压灰浆或水泥浆料到土壤或混凝土结构中，在材料内部产生压力、填充孔隙并与材料形成固化体，以提高土壤或结构的承载力和抗渗性能。
3. 施工准备在进行压力注浆加固施工前，需要进行以下准备工作：•完善的工程设计，包括确定加固区域和注浆孔的位置和数量。
•质量可靠的注浆设备，包括注浆泵和管道系统。
•合适的灰浆或水泥浆料，具有良好的可注浆性和固化性能。
•施工人员具备相关技术知识和经验。
4. 施工步骤4.1 确定注浆孔位置根据工程设计要求，在加固区域确定注浆孔的位置和间距。
注浆孔应覆盖整个加固区域，以达到均匀注浆的目的。
4.2 钻孔准备使用钻孔设备在注浆孔位置逐个进行钻孔。
孔径和深度应根据工程设计要求进行确定。
4.3 清洁孔洞钻孔完成后，应用压缩空气或水冲洗孔洞，以清除孔内的杂质和碎屑。
确保孔洞内壁干净平整，以保证注浆材料的粘附效果。
4.4 注浆材料配制按照工程设计要求和注浆材料的说明，将灰浆或水泥浆料与适量的水进行充分搅拌，制成均匀细腻的注浆材料。
注意浆料的稠度和流动性，以保证注浆顺利进行。
4.5 注浆施工使用注浆泵将注浆材料通过管道系统注入预先钻好的孔洞中。
注浆过程应控制注浆速度、压力和时间，确保注浆材料充分填充孔隙，并与土壤或结构形成牢固的固化体。
4.6 沉降观测和质量验收在注浆施工完成后，应进行沉降观测，监测加固区域的沉降情况。
如果存在异常沉降或变形情况，需要进行相应的处理措施。
同时，进行质量验收，通过抽检注浆孔的取样，检测固化体的抗压强度和渗透性能，以评估加固效果。
5. 注意事项在进行压力注浆加固施工时，需要注意以下事项：•施工前进行充分的工程调研和勘察，确保施工方案的可行性。
•注浆孔的位置、间距和深度应符合设计要求，并避免对原有结构造成破坏。
高压注浆施工方案1.方案概述高压注浆是指通过高压压力将胶浆注入混凝土结构的裂缝、空洞等处，以提高混凝土结构的密实度和强度，加固结构的架构。
本方案旨在针对混凝土结构存在的裂缝、空洞等问题，采用高压注浆技术进行施工，以确保结构的稳定性和安全性。
2.施工准备2.1安全准备：确定施工现场的安全责任人，并明确施工过程中的安全措施，如佩戴安全帽、安全绳等。
2.2施工设备准备：准备高压注浆设备、压力计、注浆管、注浆胶浆等施工所需设备和材料。
2.3施工人员准备：培训施工人员的工作流程和安全注意事项，并确保他们具备相关经验和技能。
3.施工工艺流程3.1确定注浆部位：根据结构的实际情况，确定需要注浆处理的裂缝、空洞及孔洞部位。
3.2钻孔预处理：使用电动钻孔机对注浆部位进行清理和钻孔处理，以确保接触面光洁并增加结构表面积。
3.3定位注浆管：将注浆管按照设计要求插入已准备的钻孔中，确保注浆管与钻孔壁之间无缝隙。
3.4连接注浆设备：将高压注浆设备与注浆管连接，确保连接密封，以避免胶浆泄漏。
3.5控制注浆流量和压力：在操作过程中，根据注浆部位和需要，控制合适的注浆流量和注浆压力，保证注浆均匀和充分渗透。
3.6注浆胶浆准备：根据施工方案要求，调配适合的注浆胶浆，确保胶浆的流动性和粘结力。
3.7注浆操作：按照设计要求，从距离靠近钻孔口最远的位置开始注浆，并逐渐移动到靠近钻孔口的位置，保证注浆胶浆充分填充结构空缺。
3.8注浆结束：根据注浆胶浆的凝固时间，确认注浆结束，并进行相关检查和清理工作。
4.质量控制4.1注浆质量控制：在注浆过程中，根据注浆流量、压力和注浆量等参数，进行实时监测和控制，确保注浆质量达标。
4.2质量检查：在注浆结束后，对注浆部位进行质量检查，包括注浆密实性、胶浆渗透性等方面的检查。
4.3质量记录：对注浆过程中的各项参数进行记录，包括注浆流量、压力、用量等，并进行归档保存。
5.施工安全5.1安全防护：施工人员必须佩戴符合要求的安全帽、安全绳等个人防护装备，并确保设备和工作场所的安全。
高压注浆防水施工方案一、高压注浆技术特点1、高压灌浆防水堵漏新技术简述高压灌浆堵漏就是利用机械的高压动力，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。
高压灌浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术，是发达国家水溶性灌浆材料使用的新型工艺。
2、高压灌浆堵漏原理：水溶性聚氨酯化学灌浆材料是由过量的多元异氰酸酯和多羟基化合物预先制成含有游离异氰酸基团的低聚的氨基甲酸预聚体。
常用的多异氰酸酯有TDI、MDI、PAPI等3种。
多羟基化合物采用聚醚，它的官能团和分子量可以有好几种。
浆液灌入混凝土裂缝后，与渗漏水相遇发生化学反应，放出二氧化碳，并形成脲的衍生物。
从而达到防渗堵漏的目的。
水溶性聚氨酯化学灌浆材料是一种底黏度，单组份合成高分子聚氨酯材料，形态为浆体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。
当它被高压注入到混凝土裂缝结构延展直至将所有缝隙（包括肉眼难以觉察的）填满，遇水后（注水）伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压将弹性体压入并充满所有缝隙，达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种，用一般材料不能根治渗漏，使用高压灌浆堵漏技术后一次堵漏成功。
3、高压灌浆堵漏作用机理①对裂缝形成化学链结。
②对表面的孔隙形成高强度锚栓。
③高压力的推挤下填充所有裂缝。
4、高压灌浆堵漏技术运用特点①高度成品化；②操作简捷；③可四季施工；④无毒无污染；⑤费用合理。
二、施工主要应用材料：1、材料简介该产品外观为浅黄色至琥珀色透明液体，它是由聚氨酯预聚物与多种助剂配合而成的单组。
分堵漏化灌材料，一种快速高效既能堵漏防渗又能固结补强的高分子弹性材料。
可应用于各种工程中起堵水防渗加固作用。
2、材料特点①该材料具有良好的亲水性，能与水反应，同时生成CO2气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。
房屋建筑施工中的注浆技术及处理措施摘要：目前，在房屋建筑工程的地下室、桩、柱、梁、板、墙体等结构中容易出现裂缝；尤其是房屋门、窗等渗漏是房屋建筑中最常见的病害。
随着施工技术的迅速发展，新材料的不断涌现，如何正确认识和运用这些新技术、新材料是控制和减少病害的重要措施。
文章主要结合笔者多年的工作实践，提出了从注浆技术方面处理房屋建筑病害的措施，以使得楼房的使用功能有所提高，并延长房屋建筑的使用寿命。
关键词：房屋建筑，注浆技术，方法，处理措施近年来，注浆技术在房屋建筑施工中得到了广泛地应用。
注浆技术主要是采用在一定的时间内会凝固的浆液注入到比较松散土层或者含水的岩层裂缝当中，通过注入的浆液在凝结之后充塞岩层裂缝或者团结上颗粒以达到加固的作用，进而改善土层的水理性质和力学性质。
这种通过注浆的方式来改变地层土质的方法就是注浆加固工法，也叫做化学注浆。
1.注浆技术的优势及特点注浆方法的技术原理是在压力的作用下，将流动性的“粘结剂”压入被加固体中，具有粘结效果好，密封性好的优点。
同样也是在建筑物中对于出现的楼房墙体渗漏、变形缝、施工缝渗漏，女儿墙、排水管穿墙孔渗漏、门、窗渗漏，预埋件部位渗漏等此类病害采用注浆技术处理的主要原因。
采用注浆技术对楼房病害进行处理主要有如下几点优点：（1）注浆工艺简单、设备轻巧、方便操作，并且注浆技术适应各种复杂的环境；（2）注浆是从混凝土结构内部处理病害，具有改善混凝土内部的密实性和强度的功效，同时具有粘结补强的效果；（3）用于注浆补强的原料一般有良好的综合力学特性，粘结的性能好，注浆后的材料具有耐久性、无污染的特征。
虽然注浆技术具有很多优点，但是在使用注浆技术处理楼房病害时，应该区分注浆材料好坏，注浆时，不使用假冒伪劣的原料和产品。
在注浆技术过程中，如果将不合格的产品用于缝隙的施灌会对后续处理的带来更大的难度。
因此选择正确合格材料在注浆处理各种工程渗漏现象中十分重要。
（4）在实施注浆过程中，必须严格控制注浆压力：控制砖墙体、楼房、门、窗框、穿墙管孔的注浆压力在 0.1MPa～0.3MPa以内。
混凝土注浆方案引言：混凝土注浆是一种常见的施工方法，用于修补混凝土结构的裂缝和缺陷。
本文将介绍混凝土注浆的原理、材料要求、注浆工艺和施工注意事项，旨在帮助读者更好地了解和应用混凝土注浆方案。
一、混凝土注浆原理混凝土注浆是通过注入一种特殊的混凝土浆液来修复混凝土结构中的裂缝和空洞。
注浆材料通常由水泥、精细砂和添加剂混合而成，具有较低的流动性和高的粘附力。
当注浆材料进入混凝土裂缝中，它会填充其中的空隙并与周围的混凝土结合，形成一个强固的修复体。
二、混凝土注浆材料要求1. 水泥：应选择符合国家标准的常用硅酸盐水泥，具有较好的水化性能和耐久性。
2. 砂：使用细砂，颗粒均匀，不含有机杂质，可以增强注浆材料的流动性和填充性能。
3. 添加剂：可以根据具体情况选择增稠剂、减水剂、延迟凝结剂等，以调整注浆材料的性能。
三、混凝土注浆工艺1. 准备工作：首先，清除混凝土结构表面的油污和松散材料。
如果有较大的裂缝，应进行修复前的打孔处理。
2. 注浆孔：根据具体情况，在混凝土结构中钻孔，孔径和孔距根据注浆材料的流动性和修复的要求而定。
3. 注浆设备：选择适合的注浆设备，如手动注浆枪、压力注浆泵等。
4. 注浆材料配置：根据注浆的要求，按正确的比例将水泥、砂和添加剂混合制备成浆液。
5. 注浆操作：通过注浆设备将注浆材料注入钻孔中，直至充满孔洞或渗透到混凝土裂缝中。
6. 固化和养护：待注浆材料充分固化后，进行必要的养护措施，以确保修复的结构具有足够的强度和耐久性。
四、混凝土注浆施工注意事项1. 施工环境：注浆施工应在适宜的气温和相对湿度下进行，避免在极端高温或低温的环境中施工。
2. 注浆材料搅拌：混合注浆材料时应保持适当的水泥浆液比例和搅拌时间，以确保材料的一致性。
3. 注浆压力：注浆压力应根据混凝土结构的裂缝宽度和修复要求进行调整，避免施加过大或过小的压力。
4. 注浆速度：注浆速度应适中，不宜过快或过慢，以确保注浆材料能够完全填充混凝土裂缝或空洞。
**中心M8标高～6.000m层
(22)/(H)柱混凝土密实度压力注浆补强处理方案
委托单位中国**企业有限公司
工程名称 **中心M8标高～层
方案内容(22)/(H)柱密实度压力注浆补强
方案编号 ** 14-JG-** 方案日期 2014年08月18日
* * 市建筑研究中心
委托单位：中国**企业有限公司工程名称：**中心M8标高～层
方案内容：(22)/(H)柱密实度压力注浆补强方案：
审核：
批准：
目录
1 工程概况........................................... 错误!未定义书签。
2 补强方案依据 ....................................... 错误!未定义书签。
3 补强目的和内容 ..................................... 错误!未定义书签。
补强目的............................................. 错误!未定义书签。
补强内容............................................. 错误!未定义书签。
4 灌浆材料要求 ....................................... 错误!未定义书签。
补强材料............................................. 错误!未定义书签。
材料性能要求......................................... 错误!未定义书签。
5 补强处理内容 ....................................... 错误!未定义书签。
灌浆补强处理范围 ..................................... 错误!未定义书签。
施工流程............................................. 错误!未定义书签。
施工工艺要求......................................... 错误!未定义书签。
6 施工注意事项 ....................................... 错误!未定义书签。
**中心M8标高～6.000m层(22)/(H)柱混凝土密实度压力注浆
补强处理方案
1 工程概况
**中心M8建筑为框架核心筒结构，层数为地上33层+地下7层。
房屋
由迪拜**投资有限公司投资修建，迪拜市设计院设计，中国**企业有限公司
进行施工，监理单位为迪拜市**工程建设监理有限公司。
**中心M8标高～6.000m层(22)/(H)柱混凝土浇筑于2014年3月。
拆模
后发现(22)/(H)柱距楼板约4.5m处存在混凝土疏松、蜂窝麻面等表面缺陷，
局部位置存在露筋现象。
委托方于2014年5月将上述柱表层疏松的混凝土清
理干净，并采用C65混凝土进行了修补。
迪拜市建设工程质量检验测试中心于2014年8月8日对(22)/(H)轴线
位置柱子缺陷修补相关范围（缺陷范围及缺陷范围上下各1m的范围内）进行了混凝土密实度和强度检测。
并于2014年7月22日出具的《检测报告》（002补P4AJ），报告结论表明：
1）、(22)/(H)柱缺陷位置的上部和下部区域混凝土强度满足设计要求，缺陷修补范围的强度换算值为～；
2、(22)/(H)柱缺陷的上部和下部区域混凝土存在不显著影响结构性能的轻微疏松现象；
3、(22)/(H)柱缺陷修补相关影响范围混凝土内部仍存在不密实等现象，不密实区域见图1。
图1：(22)/(H)柱声速异常点分布图
2014年7月24日，项目建设单位、设计、监理和施工单位协调会议共同决定，委托我院对**中心M8标高～6.000m层(22)/(H)不密实区域出具采用“压力注浆法”进行补强处理方案。
2 补强方案依据
委托方提供的设计图纸及情况说明；
《检测报告》（002补P4AJ）；
《混凝土结构设计规范》（GB50010-2010）；
《混凝土结构加固技术规范》（GB50367-2013）；
《混凝土结构加固工程施工及验收规范》（DBJ/T50-049-2006）；
《水泥基灌浆材料应用技术规范》（GB/T50448-2008）。
3 补强目的和内容
补强目的
**中心M8标高～6.000m层(22)/(H)柱缺陷修补相关影响范围混凝土内部存在不密实等现象，须对不密实部位进行补强，以满足结构性能的要求。
补强内容
**中心M8标高～6.000m层(22)/(H)柱不密实区域采用钻孔压力注浆方式补强。
4 灌浆材料要求
补强材料
该工程为新建建筑，为确保补强处理的耐久性不低于原设计要求，故补强材料选用无机类材料，注浆材料采用“高强度无收缩灌浆料”，按照《水泥基灌浆材料应用技术规范》（GB/T50448-2008）要求，应选择混凝土结构补强用“Ⅳ类灌浆料”。
据本补强处理工程的特性，建议选取“奥新牌GT-1无收缩灌浆料”。
材料性能要求
本次置换补强处理采用的灌浆材料应具有下列技术文件：产品合格证、使用说明书、出厂检验报告。
水泥基灌浆料的主要性能见下表4，本次置换补强灌浆料的技术性能应符合按照表4中“Ⅳ类灌浆料”的相关要求。
表4 水泥基灌材料主要性能指标
材料工艺要求
混凝土灌浆料的施工应严格按照“使用说明书”进行操作。
使用技术要求如下：
1）使用时现场加入洁净水进行人工搅拌，用水量为～4.6升/25kg灌浆料。
每1m3的标准灌浆料用量为1900kg。
2）搅拌：在洁净的容器中加入80％的水，然后加入灌浆料，搅拌2分
钟（500～750转/分钟），再加入剩余的水搅拌至无结块的混合物，整个过程控制在4～5分钟。
3）养护：养护方法为湿润养护。
备注：以上技术要求以“使用说明书”为准。
5 补强处理内容
灌浆补强处理范围
5.1.1**中心M8标高～
6.000m层(22)/(H)柱不密实区域须采用钻孔压力注浆补强的范围见图2中阴影部分所示。
图2：(22)/(H)柱注浆补强范围图
施工流程
5.2.1 施工流程：混凝土钻孔定位→两侧对向钻孔→埋设灌浆嘴→清水试灌→压气清孔→注浆→封孔→7d后进行密实度检测评定。
1）混凝土钻孔定位图见图3。
图3：(22)/(H)柱注浆钻孔定位图
2）两侧对向钻孔，水平钻孔深度≥1000mm（孔径大小20～25mm），斜向钻孔的水平投影长度≥800mm，两侧孔为高层300mm，钻孔示意图见4。
图4：(22)/(H)柱注浆钻孔定位图
3）埋设灌浆嘴：在孔口埋深灌浆嘴。
4）清水试灌：在低端孔口试灌清水，检验注浆孔的联通情况（高端孔口冒水表明联通情况）。
应确保多数注浆孔联通，必要时可在侧面补钻灌浆孔。
5）压气清孔：从高端位置孔口以不小于压力持续10min压气压清除孔内余水。
6）注浆：在低端孔口灌注“无收缩灌浆料”，高端孔口位置冒浆后进行逐一封孔（木塞子打入孔内），并在底端继续以不小于压力持续灌浆直至压不进为止。
7）注浆：如在低端孔口灌注“无收缩灌浆料”，高端孔口位置未冒浆，应在低端孔以不小于压力持续灌浆直至压不进为止。
8）注浆效果检验：注浆7d后由有资质的单位采用超声波检测注浆区域的密实度。
施工工艺要求
5.3.1 压力注浆前应进行严格的清水试灌，应确保多数灌浆孔联通、内部余水清楚干净且能够保证密实度的情况下方可进行灌浆。
5.3.2 灌浆料宜采用机械拌和，拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，灌浆料应按照产品说明数要求的用水量拌和，不得通过增加水量来提高其流动性。
5.3.3 灌浆料在应用过程中，应采取措施避免操作人员吸入有害粉尘和造成环境污染。
5.3.4现场施工采用的灌浆料应预留尺寸为100mm×100mm×100mm试样一组，留样试块作为施工质量验收时进行抗压强度检验的所需的试件。
6 施工注意事项
施工应由有专业资质和施工经验的专业队伍实施，施工应做好施工组织和施工措施。
钻孔不得打断原有柱内钢筋。
在施工中未避免对其他结构构件的扰动，施工中有不明之处或出现质量问题，应及时通知有关单位和人员解决。
施工完成后，应由具有相应资质的单位对修补施工质量进行检测验收合格后方可投入使用。
本设计未详尽之处请按相应规程规范进行施工或与我院联系。
（以下无正文）
注意事项
一、本方案无方案、审核、批准人签字无效，无加盖方案单位公章无效。
二、修补施工应由有专业资质和施工经验的专业队伍实施。
三、修补施工应做好施工组织和施工措施，并报送甲方、监理和设计单位认可。
四、由于使用者在使用过程中随意改动现有建筑物的承载体系、使用功能，所导致建筑物损坏不在本次方案范围内。
五、本方案未详尽之处请按相应规程规范进行施工或与我院联系。
**市建设研究中心。
