光纤光学课后习题答案【篇一：光纤通信课后答案人民邮电出版社】ass=txt>第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率v小于二阶模lp11归一化截止频率，即0＜v＜2.40483时，此时管线中只有一种传输模式，即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。

3、光纤中有哪几种色散？解释其含义。

答：（1）模式色散：在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。

（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。

（3）波导色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

12、光缆由哪几部分组成？答：加强件、缆芯、外护层。

*、光纤优点：巨大带宽（200thz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗：光纤对光波产生的衰减作用。

引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。

*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。

引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。

光环形器光环行器是一种多端口非互易光学器件，它的典型结构有N（N大于等于3）个端口，如图1所示，当光由端口1输入时，光几乎毫无损失地由端口2输出，其它端口处几乎没有光输出；图1 光环形器示意图当光由端口2输入时，光几乎毫无损失地由端口3输出，其它端口处几乎没有光输出，以此类推。

这N个端口形成了一个连续的通道。

严格地讲，若端口N输入的光可以由端口1输出，称为环行器，若端口N输入的光不可以由端口1输出，称为准环行器；通常人们并不在名称上做严格区分，一般都称为环行器。

光环形器的非互易性使其成为双向通信中的重要器件，它可以完成正反向传输光的分离任务。

光环形器在光通信中单纤双向通信、上/下话路、合波/分波及色散补偿等领域有广泛的应用。

图2为光环形器用于单纤双向通信的例子。

图2 光纤环形器用于单纤双向通信示意图光环行器的实现方案很多，分透射式和反射式两大类，下面结合一种透射式光环行器介绍光环行器的原理。

图3为一种光环行器的结构示意图在两个正交平面上的投影。

这是一个有4个端口的光环行器，为了提高光的耦合效率，每个端口均有光纤准直器。

环行器由分束/合束镜1、偏振旋转镜1、光束变换器、偏振旋转镜2、分束/合束镜2组成。

（a）在x—z平面上的投影（b）在y—z平面上的投影图3 透射式光环形器结构示意图其中，分束/合束镜为双折射平行平板，它将任意状态的输入光分解成两束偏振方向垂直的偏振分量，如图4所示。

图4 分束/合束镜假设双折射平行平板的光轴平行于纸面，当一束任意偏振方向的光束照射在该平板上，其垂直于纸面的偏振分量将直接通过平板，平行于纸面的偏振分量将横向平移，通常将这两个分量光束所在的平面称为走离平面，将这两个光束的分离量称为走离量，将偏振方向平行于光轴的光束的位移方向称为走离方向。

这两个分束/合束镜的走离方向相同，走离量相等。

偏振旋转镜沿光束走离方向分成两部分，将来自分束/合束镜的两束光变成偏振方向相同的光束，并将发往分束/合束镜的两束光变成偏振方向垂直的光束，偏振旋转镜的每一部分都为90°非互易旋转器，由45°法拉第旋转器和一个λ/2波片组成。

光环形器又名：optical circulator一种多端口的具有非互易特性的光器件。

光信号由任一端口输入时，都能按图示的数字顺序从下一端口以很小的损耗输出，而该端口通向所有其他端口的损耗都很大，成为不相通端口。

要求环行器相通端口间的插入损耗小（例如1至2dB），不相通端口间的隔离度大（例如3 0dB）。

中文名光环行器外文名opticalcirculator类别物理发明人刘志明;王石;李世芳;王文辉专利代理机构上海市华诚律师事务所应用学科光纤通信技术目录1 简介2 结构原理简介光环行器是一种多端口非互易光学器件，它的典型结构有N（N大于等于3）个端口，如图1所示，当光由端口1输入时，光几乎毫无损失地由端口2输出，其它端口处几乎没有光输出。

图1 光环行器示意图当光由端口2输入时，光几乎毫无损失地由端口3输出，其它端口处几乎没有光输出，以此类推。

这N个端口形成了一个连续的通道。

严格地讲，若端口N输入的光可以由端口1输出，称为环行器，若端口N输入的光不可以由端口1输出，称为准环行器；通常人们并不在名称上做严格区分，一般都称为环行器。

光环形器的非互易性使其成为双向通信中的重要器件，它可以完成正反向传输光的分离任务。

光环形器在光通信中单纤双向通信、上/下话路、合波/分波及色散补偿等领域有广泛的应用。

图2为光环形器用于单纤双向通信的例子。

光环行器的实现方案很多，分透射式和反射式两大类，下面结合一种透射式光环行器介绍光环行器的原理。

图2 光纤环行器用于单纤双向通信示意图图3为一种光环行器的结构示意图在两个正交平面上的投影。

这是一个有4个端口的光环行器，为了提高光的耦合效率，每个端口均有光纤准直器。

环行器由分束/合束镜1、偏振旋转镜1、光束变换器、偏振旋转镜2、分束/合束镜2组成。

图3 透射式光环行器结构示意图其中，分束/合束镜为双折射平行平板，它将任意状态的输入光分解成两束偏振方向垂直的偏振分量，如图4所示。

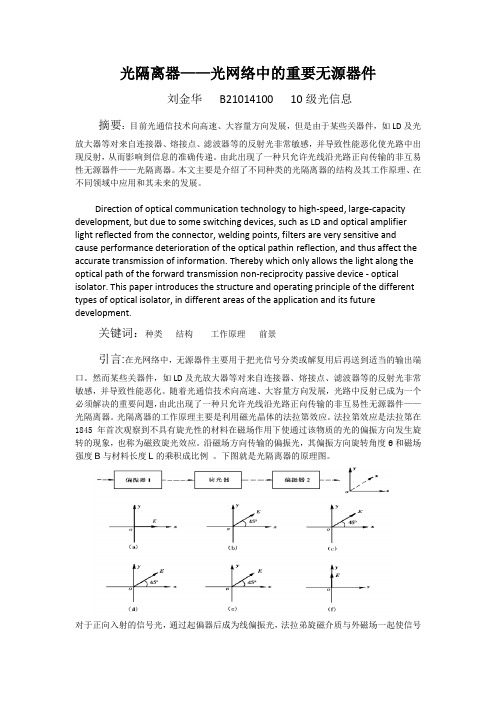

光隔离器——光网络中的重要无源器件刘金华B21014100 10级光信息摘要：目前光通信技术向高速、大容量方向发展，但是由于某些关器件，如LD及光放大器等对来自连接器、熔接点、滤波器等的反射光非常敏感，并导致性能恶化使光路中出现反射，从而影响到信息的准确传递。

由此出现了一种只允许光线沿光路正向传输的非互易性无源器件——光隔离器。

本文主要是介绍了不同种类的光隔离器的结构及其工作原理、在不同领域中应用和其未来的发展。
