11 陶瓷电容器基础知识简介 陶瓷电容器使用要点大全

谈论起陶瓷电容器，我们会想到电子元件器工业。电子元件器工业在在20世纪出现并得到飞速发展，使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。继电器、二极管、电容器、传感器等产品的出现，给我们的生活带来了极大地便利。而电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路， 能量转换，控制电路等方面。文章开篇所提到的陶瓷电容器（ceramiccapacitor；ceramiccondenser）就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多，也有管形、圆形等形状。

一、陶瓷电容器基础知识简介

1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。 具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。高频瓷介电容器适用于高频电路。

2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。具有小的正电容 温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。低频瓷介电容器用在对稳定性和损耗要求不高的 场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲 电压击穿，故不能使用在脉冲电路中。高频瓷介 电容器适用于高频电路。

3、陶瓷电容器有四种材质分类：这四种是：Y5V，X5R，X7R，NPO(COG)。那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差。

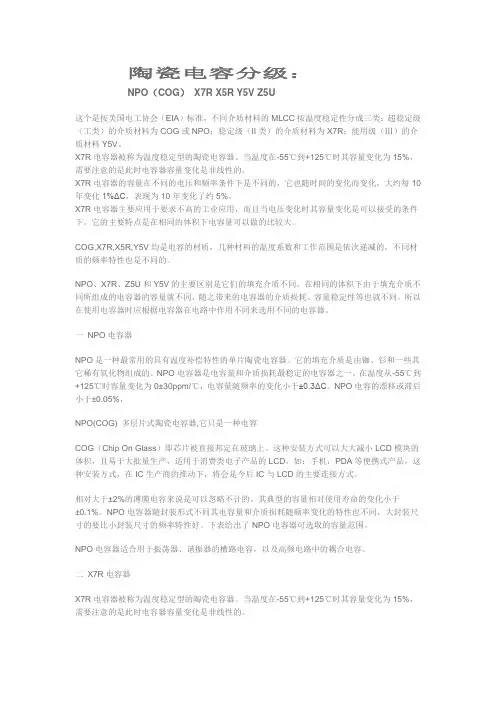

陶瓷电容分级：

NPO（COG） X7R X5R Y5V Z5U

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。

COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一 NPO电容器

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，

NPO(COG) 多层片式陶瓷电容器,它只是一种电容

COG（Chip On Glass）即芯片被直接邦定在玻璃上。这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD的主要连接方式。

作为无源元件之一的电容，其作用不外乎以下几种：

1、应用于电源电路，实现旁路、去藕、滤波和储能的作用，下面分类详述之：

1）旁路

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放 电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大 电流毛刺时的电压降。

2）去藕

去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上 升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对 于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。

去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防

途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动 电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。

3）滤波

从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率 高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电 容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。

224陶瓷电容-概述说明以及解释

1.引言

1.1 概述

224陶瓷电容是一种常见的电子元件，广泛应用于电子电路中。它采用陶瓷材料作为介质，具有稳定性高、频率响应好、体积小、温度稳定性好等特点。本文将详细介绍224陶瓷电容的原理、特点和应用，旨在帮助读者更好地了解和应用这种重要的电子元件。

1.2 文章结构

本文主要分为引言、正文和结论三个部分。在引言部分中，将对224陶瓷电容进行概述，并介绍文章的结构和目的。在正文部分中，将详细介绍224陶瓷电容的原理、特点和应用。在结论部分中，将对全文进行总结，展望224陶瓷电容的发展前景，并给出结束语。整篇文章将从理论到实践，从基础到应用，全面展示224陶瓷电容的相关知识和意义。

1.3 目的

本文的目的是介绍224陶瓷电容的原理、特点和应用，帮助读者了解这种电子元件的基本知识和重要作用。通过对224陶瓷电容的详细解析，读者可以更好地理解其在电路中的作用和优势，为工程应用提供参考和指导。同时，本文也旨在促进读者对电子元件和电路设计的兴趣和学习，为相关领域的研究和实践提供支持和启发。通过阐述224陶瓷电容的相关知识，希望可以帮助读者深入了解电子元件领域的发展和应用，推动科技创新和产业发展。

2.正文

2.1 224陶瓷电容的原理

224陶瓷电容是一种常见的电子元器件，其工作原理基于电容器的物理特性。电容器是一种存储电荷的设备，由两个导体之间隔着一层绝缘材料组成。在224陶瓷电容中，导体通常是金属箔，而绝缘材料是陶瓷。

当224陶瓷电容接入电路时，它可以吸收并储存电荷。当电压施加在电容器两端时，正极的电子会被吸引到负极，导致两极之间形成电场。这个电场会导致电荷在两个极板之间移动，并在电容器中储存电能。

电容器的电容值取决于其几何形状、材料以及介电常数。在224陶瓷电容中，陶瓷材料具有高介电常数，使得电容器能够储存更多的电荷。此外，陶瓷材料还具有良好的绝缘性能，能够有效阻止电荷的泄漏，从而保持电容器的电荷存储能力。
