干式恒温器DH300DC10

GL-1800 型干式恒温器一、性能：控温范围：室温+5℃～100℃升温时间：≤25 分钟（从室温 20℃升至 100℃）控温精度：≤±0.5℃显示精度：0.1℃模块温度均匀性：≤±0.5℃最大加热功率：150Ｗ最高温度：105℃时间设置：最长 99h59min显示：数码管显示二、操作指南1、温度、时间设置（1）打开电源开关，显示屏将逐个显示“8”，仪器进入初始化，并伴随“嘀”的声音；（2）约 2 秒钟后，温度显示窗的数值 28.5 即为模块的即时温度（表示此时温度为28.5℃），时间显示窗的数值 00：35 即为上次设置的运行时间（表示恒温运行时间为 35 分钟）；（3）按 TEMP 键立即放开，此时温度显示窗显示的值为上次运行的温度设置值，同时小数位闪烁。

闪烁的数值表示可以修改，此时按上下箭头进行修改小数位的数值，接着按TEMP 键来移动闪烁数值的位置（如百位、十位、个位），8 秒钟后系统自动确认为新的温度设置值；（4）按 TIME 键立即放开，此时时间显示窗显示的值为上次运行的时间设置值，同时最右位闪烁。

闪烁的数值表示可以修改，此时按上下箭头进行修改最右位的数值，接着按TIME 键来移动闪烁数值的位置，8 秒钟后系统自动确认为新的时间设置值；（提示：当时间设置为 00：00 时，表示时间运行值为∞，仪器持续恒温。

）3、运行、停止（5）温度、时间设置完成后，按 R/S 键立即放开，仪器开始运行，温度开始升高，同时并伴随“嘀”的声音；此时，温度显示窗显示的为即时温度值，升温过程中，小数点会有规律地闪烁。

当温度恒定后，小数点有规律地闪烁就停止，时间显示中“：”开始闪烁，同时恒温倒计时开始。

计时结束，运行停止，蜂鸣器鸣叫报警，此时温度显示窗显示为模块即时温度，时间显示窗显示为“oUEr”，表示含义为 over，即运行结束。

（提示：运行过程中按 TEMP 或 TIME 可以查看设置的温度和时间，但不能在运行中修改参数。

维萨拉工业测量产品手册湿度 | 温度 | 露点 | 二氧化碳 | 沼气 | 油中水分 | 连续监测系统 |溶解气体分析系统 | 过氧化氢 | 压力 | 气象 | 服务支持观测让世界更美好维萨拉的工业测量业务领域产品能够帮助客户了解工艺过程。

我们的产品为客户提供准确可靠的测量数据，帮助客户做出优化工业过程的决策，从而提高过程效率、产品质量、生产力和产量，同时减少能源消耗、浪费和排放。

我们的监测系统还能帮助客户在受监管的环境中运营，以履行监管合规性。

维萨拉工业测量服务于多种类型的运营环境，从半导体工厂和高层建筑，到发电厂和生命科学实验室，对环境条件的可靠监测是实现成功运营的先决条件。

维萨拉的测量产品和系统广泛应用于监测温度、湿度、露点、气压、二氧化碳、汽化过氧化氢、甲烷、油中水、变压器油中溶解气体和液体浓度等参数。

我们的生命周期服务可在测量仪表的整个使用寿命内提供维护。

作为值得信赖的合作伙伴，我们通过在产品和系统生命周期中保证准确的测量数据来支持客户做出可持续的决策。

本产品目录对我们的产品进行整体的介绍，以帮助您选择适合您需求的产品。

如需更多信息，请通过以下方式联系我们：销售热线：400 810 0126电子邮箱：**********************公司网址：扫描二维码，关注维萨拉企业微信3目 录Indigo系列变送器Indigo200系列数据处理单元 (7)Indigo300数据处理单元 (9)Indigo510数据处理单元 (12)Indigo520数据处理单元 (15)用于抽检和校准的手持设备Indigo80手持式显示表头 (18)HMP80系列手持式湿度和温度探头 (21)DMP80系列手持式露点和温度探头 (23)HM70手持式湿度和温度仪 (26)HUMICAP® 手持式湿度温度仪表HM40系列 (29)DM70手持式露点仪 (33)MM70适用于现场检测的手持式油中微量水分和温度测试仪 (36)湿度和温度用于测量相对湿度的维萨拉HUMICAP® 传感器 (38)如何为高湿度应用选择合适的湿度仪表 (40)Insight PC机软件 (44)HMP1墙面式温湿度探头 (46)HMP3一般用途湿度和温度探头 (48)HMP4相对湿度和温度探头 (51)HMP5相对湿度和温度探头 (54)HMP7相对湿度和温度探头 (57)HMP8相对湿度和温度探头 (60)HMP9紧凑型湿度和温度探头 (63)TMP1温度探头 (66)适用于苛刻环境中湿度测量的HMT330系列温湿度变送器 (68)HMT370EX系列本安型温湿度变送器 (78)HMT310温湿度变送器 (84)HUMICAP® 温湿度变送器HMT120和HMT130 (87)适用于高性能暖通空调应用的HMW90系列湿度与温度变送器 (90)HMD60系列湿度和温度变送器 (92)HMD110/112和HMW110/112湿度和温度变送器 (96)适用于楼宇自动化高精度室外测量的HMS110系列温湿度变送器 (99)HMDW80系列温湿度变送器 (101)适用于楼宇自动化应用室外测量的HMS80系列温湿度变送器 (105)HMM100湿度模块 (107)适用于OEM应用的HMM105数字湿度模块 (109)HMM170温湿度模块 (111)INTERCAP® 温湿度探头HMP60 (113)4INTERCAP® 温湿度探头HMP63 (115)HUMICAP® 温湿度探头HMP110 (117)HUMICAP® 温湿度探头HMP113 (120)SHM40结构湿度测量套件 (122)HMK15湿度校准仪 (125)DTR500太阳辐射和雨水防护罩 (127)HMT330MIK气象安装套件 (129)适用于动力汽轮机进气测量的HMT300TMK汽轮机安装组件 (131)露点Vaisala DRYCAP® 传感器用于测量干燥过程中的湿度 (133)DMP5露点和温度探头 (135)DMP6露点探头 (138)DMP7露点和温度探头 (140)DMP8露点和温度探头 (142)DMT340系列露点和温度变送器 (145)适用于高温应用的DMT345和DMT346露点变送器 (151)DMT152露点变送器 (155)DMT143露点变送器 (157)DMT143L露点变送器 (160)用于冷冻干燥机的DMT132露点变送器 (162)DM70用DSS70A便携式采样系统和采样室 (164)DPT146露点和气压变送器 (166)DPT145多参数变送器 (168)二氧化碳适用于苛刻环境的维萨拉CARBOCAP® 测量传感器 (171)GMP343二氧化碳探头 (173)适用于CO2恒温箱的GMP231二氧化碳探头 (176)GMP251二氧化碳探头 (178)GMP252二氧化碳探头 (181)GM70手持式二氧化碳测试仪 (184)适用于苛刻通风要求应用的GMW90系列二氧化碳及温湿度变送器 (187)适用于智能控制通风系统 (DCV) 的GMW80系列二氧化碳、湿度和温度一体变送器 (190)按需控制通风系统中的GMD20系列二氧化碳变送器 (193)GMD110管道安装式二氧化碳变送器 (195)沼气MGP261多气体探头 (197)MGP262多气体探头 (199)油中水用于测量油中微水的维萨拉HUMICAP® 传感器 (201)MMP8油中水分探头 (203)MMT330系列油中微量水分与温度变送器 (205)5MMT310系列油中微量水分与温度变送器 (209)MMT162油中微量水分和温度变送器 (211)连续监测系统维萨拉viewLinc企业版服务器版本5.1 (213)AP10 VaiNet无线接入点 (215)用于连续监测系统的RFL100无线数据记录仪 (218)HMP115温湿度探头 (223)TMP115宽范围温度探头 (225)维萨拉温度与相对湿度数据记录仪系列DL2000 (227)维萨拉通用输入数据记录仪系列DL4000 (229)维萨拉多应用温度数据记录仪DL1016/1416 (231)维萨拉热电偶数据记录仪系列DL1700 (233)维萨拉中端温度、湿度及触点通道数据记录仪 (235)维萨拉vNet以太网供电数据记录仪接口 (238)溶解气体分析OPT100 Optimus™ 溶解气体分析(DGA)监测系统 (240)MHT410变压器油中微量水分、氢气和温度分析仪 (244)过氧化氢用于测量汽化过氧化氢、相对饱和度和相对湿度的维萨拉PEROXCAP® 传感器 (246)用于过氧化氢、湿度和温度测量的HPP270系列探头 (249)压力用于测量压力的维萨拉BAROCAP® 传感器 (253)PTU300气压、湿度和温度一体变送器 (255)适用于专业气象、航空与工业用户的PTB330数字式气压计 (260)气压传递标准PTB330TS (262)PTB210数字气压计 (265)PTB110气压计 (267)将风引起误差降低的SPH10/20静压头 (269)气象Vaisala用于工业应用测量的风和气象传感器技术 (271)风测量装置WA15 (273)WINDCAP® 超声波风传感器WMT700系列 (276)气象变送器WXT530系列 (278)服务支持面向仪表全生命周期服务 (280)67功能•数据处理单元 USB-C 端口支持使用通用 USB 电缆连接到维萨拉Insight PC 软件•数字和图形彩色显示屏（针对模拟型号提供可选的不带显示屏的款式）•IP65 外壳•24 V AC/DC 电源输入•Indigo201：3 个模拟输出（mA 或 V）•Indigo202：RS-485，带有Modbus ® RTU•2 个可配置的继电器维萨拉 Indigo200 系列数据处理单元是一种主机设备，它显示来自维萨拉 Indigo 兼容探头的测量值，同时也可通过模拟信号、Modbus RTU 通信或继电器将这些测量值传输到自动化系统。

LD-B10-B220系列干式变压器温度控制器使用说明书2007年12月目录1、概述-----------------------------------------------42、技术指标-------------------------------------------43、工作原理-------------------------------------------54、型号与功能分类-------------------------------------65、面板-----------------------------------------------76、传感电缆总成---------------------------------------77、操作与显示-----------------------------------------88、功能模块-------------------------------------------99、B10-B220E电流输出型-------------------------------1410、B10-B220F通讯型-----------------------------------1411、现场故障处理小常识-------------------------------1612、接线端子定义-------------------------------------16附录 ----------------------------------------19一、概述LD-B10-B220系列干式变压器温度控制器（以下简称温控器）的主要设计特点有：▲采用WATCHDOG（看门狗）技术，可以让温控器避免进入死循环。

▲采用线性度高的铂电阻（Pt100）与非线性的热敏电阻（PTC）共同进行绕组温度检测与控制，大大地提高了系统的可靠性。

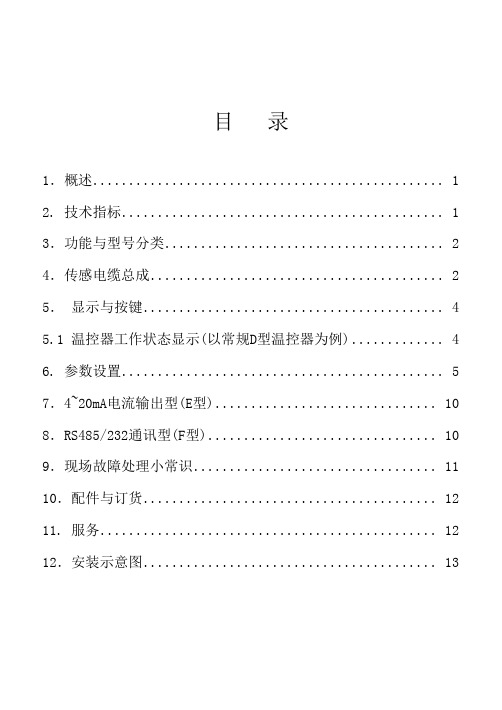

目录1．概述 (1)2. 技术指标 (1)3．功能与型号分类 (2)4．传感电缆总成 (2)5．显示与按键 (4)5.1 温控器工作状态显示(以常规D型温控器为例) (4)6. 参数设置 (5)7．4~20mA电流输出型(E型) (10)8．RS485/232通讯型(F型) (10)9．现场故障处理小常识 (11)10．配件与订货 (12)11. 服务 (12)12．安装示意图 (13)1．概述LD-BK10(Q)系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

LD-BK10(Q)系列干式变压器温度控制器具有良好的扩展性，可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出)，可根据用户需求扩展特殊功能并控制输出，也可根据用户需求将控制输出接点容量设计达到5A/220VDC。

2. 技术指标2.1 测量范围： -30.0～240.0℃2.2 测量精度：精度等级 1级(温控器0.5级，传感器0.5级)分辨率 0.1℃2.3 使用条件：环境温度 -20～+55℃相对湿度 < 90％(25℃)电源电压 AC220V(+10％，-15%)或AC380V(三相四线制)(+10％，-15%)(订货前需说明电源电压大小，否则以AC220V为准)电源频率 50HZ或60HZ(±2HZ)2.4 温控器功耗：≤8W2.5 温控器重量：约5kg2.6 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准 2.7 继电器触点输出：风机触点容量：9A/250VAC控制输出容量：5A/250VAC ；5A/30VDC （阻性） 2.8 Pt100传感器引线采用三线制，其探头尺寸：Ф3×30mm 或Ф4×40mm 2.9 温控器外型尺寸：400+1mm ⨯320+1mm ⨯110+1mm(高⨯宽⨯厚)3．功能与型号分类4．传感电缆总成4.1 D25传感电缆(三线制)D /E/F 型三路电缆连接示意图Pt100传感器电缆线LCLBC相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图4.2 传感器4.2.1 Pt100铂电阻是一种在-30.0～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

产品介绍：
DH300是采用微电脑控制的一款经济型干式恒温器，利用高纯度铝材料做为导热介质，以代替传统的水浴装置，外观精美、使用方便、精度高、体积小等特点。

可广泛应用于样品的保存和反应、DNA扩增和电泳的预变性、血清凝固等。

产品特点：
◆即时温度与倒计时显示
◆自动故障检测及蜂鸣器报警功能
◆温度偏差校准功能
◆内置超温保护装置
◆便捷的模块更换，便于清洁与消毒
◆外观精美，蓝色液晶显示即时参数信息
◆可选的断电自动恢复功能，开机自动运行功能，提高工作效率
◆智能算法，保证了全程范围内≤±0.3℃控温精度，有效降低实验误差
◆多重安全保护，保证长期运行的稳定性和无人值守情况下的安全性，符合CE标准
◆可按照客户要求定制模块
性能指标：
控温范围：室温+5℃~100℃
升温时间：≤15min (从40℃升至100℃)
温度稳定性@100℃：≤±0.3℃
模块最大温差@40℃：0.3℃
模块温度均匀性：≤±0.3℃
显示精度：0.1℃
时间设置最长：99h59min
电源电压：AC 220V/50~60HZ
功率:150W
外形尺寸：260×195×150mm
可选模块：
型号试管及孔径
MD30 96×0.2ml（标准版）
MD31 54×0.5ml（离心管）
MD32 35×1.5ml（离心管）
MD33 35×2.0ml（离心管）
MD34 15×0.5ml+20×01.5ml（离心管）MD35 96×0.2ml（酶标板）。

成都华衡仪器有限公司DH-200系列电热恒温干燥箱使用说明书成都华衡仪器有限公司DH-200系列电热恒温干燥箱其它使用条件：额定电压:220V±10%、50Hz；环境温度:5-40℃；湿度:＜80%；无易燃易爆及导电性粉尘。

温度控制范围:室温+10℃-220℃；温度波动度≤±1℃；温度均匀度:≤±2.5%；升温时间:≤90min。

产品型号无后缀字母为经济型系列干燥箱，其配置为：碳钢板工作室+电子温度调节仪+水银温度计；产品型号后缀字母S为基本型系列干燥箱，其配置为：碳钢板工作室+智能温度调节仪；产品型号后缀字母BS为不锈钢型系列干燥箱，其配置为:不锈钢板工作室+智能温度调节仪。

以上各种规格型号的干燥箱均可选配智能程序温度调节仪。

DH-200电热恒温干燥箱结构及工作原理：电热恒温干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固，工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。

工作室的内部放有搁板，用来放置各种试验物品，工作室的底部装有电加热元件并有进气孔。

冷空气经过加热后从工作室底的两侧风孔进入工作室，再从工作室顶部排出，形成自然对流，从而保证工作室内部温度均匀。

门封条采用硅橡胶条密封，箱门上设有可供观察用的双层钢化玻璃视镜，外壳的顶部设有排气孔，排气量的大小可以自行调节。

电热恒温干燥箱外壳的底部为电器箱，电器箱的前面板上装有温度控制仪、电源开关等,电器箱内装有电器元件。

为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1、经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠、使用方便。

2、基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

干式恒温器恒温金属浴安全操作及保养规程1. 引言干式恒温器是一种常用于实验室和工业实践中的设备，用于提供稳定的温度环境。

在使用干式恒温器恒温金属浴时，需要具备安全意识并正确操作，以确保设备的安全性和长期使用的有效性。

本文档将介绍干式恒温器的安全操作和保养规程，旨在帮助用户正确使用和维护设备。

2. 安全操作规程在使用干式恒温器恒温金属浴时，应遵守以下安全操作规程：2.1. 设备放置•将干式恒温器放置在平稳的工作台面上，避免因不稳定而倾倒或摔落。

•保持设备周围干燥，避免接触水源或其他液体。

•在设备放置稳定后，不要轻易移动设备。

2.2. 电源接线•在使用前检查电源线，确保没有修复或裸露的电线。

•使用正确的电压和频率，避免电源过载。

•将电源线插头插入正确的插座，确保接地良好。

2.3. 温度设定•在使用前，了解所需的工作温度范围和要求。

•根据实际需要，正确设定并调整恒温器的温度。

•避免过高或过低的温度设定，以免损坏设备或造成危险。

2.4. 加热盘操作•在操作前，确保加热盘是干净的，没有杂物或水分附着。

•在设备运行时，避免触摸热的加热盘，以免烫伤。

•不要将易燃物品或爆炸物放置在加热盘附近。

2.5. 保持观察•在设备运行期间，保持观察，注意异常情况。

•如发现设备有异常或故障，立即停止使用并联系专业维修人员。

2.6. 安全关闭•在使用完毕后，先将温度设定降至较低温度，再将设备关闭。

•拔掉电源插头时，避免拉动电源线。

3. 保养规程为确保设备的长期使用和性能稳定，需要进行定期保养：3.1. 清洁设备•在每次使用后，将设备表面清洁干净，避免杂物积聚。

•使用清水和中性洗涤剂清洗设备表面，避免使用腐蚀性清洁剂。

3.2. 定期检查•定期检查设备的电源线，如有破损或损坏，应立即更换。

•检查设备的温度显示和控制功能，确保正常工作状态。

•如发现任何异常或故障，应立即停止使用并联系专业维修人员。

3.3. 使用合适的金属浴•在使用干式恒温器恒温金属浴时，应使用合适的金属浴。

干式恒温器标准操作指导书
1、使用程序：
1.1 打开电源开关，按SET键设定所需要的温度及时间，按enter 键开始加热。

1.2 将离心管放入恒温装置中。

1.3 加热结束待温度下降后，取出离心管。

关闭干式恒温器电源开关。

1.4 使用75%酒精擦拭仪器表面和各孔。

2、清洁维护：
2.1 实验结束后，使用75%酒精擦拭仪器表面和各孔。

2.2实验过程中如有标本洒落到恒温器上，应立即用2000mg/l有效氯消毒溶液浸湿的纸巾（或其他吸收材料）覆盖溢洒物，小心从外围向中心倾倒适量的消毒溶液，使其与溢洒物混合并作用十分钟。

小心将吸收了溢洒物的纸巾（或其他吸收材料）连同溢洒物收集到专用的收集袋或容器中，并反复用新的纸巾（或其他吸收材料）将剩余物质吸净后用75%酒精擦拭后用可移动紫外线消毒灯照射30分钟以上，并及时进行登记。

3、注意事项：
3.1本仪器加热控制为可控硅脉冲输出，运行过程中温度由高改为低时，必须使仪器冷却至低于设定温度，否则可能出现超温报警（蜂鸣器响）。

3.2加热试块中有小孔，一个用来取放加热块，另一个做实验时插玻璃温度计。

3.3 本机后面装有熔丝保护器，当主机线路发生漏电、短路等故障，熔丝断裂，凡仪器出现无电源时应先检查更新。
